有源蜂鸣器在arduino中应用

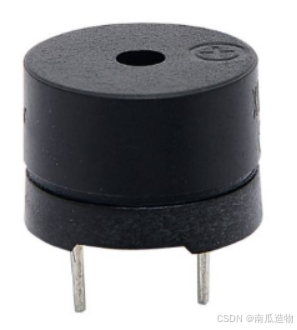

1.有源蜂鸣器

有源蜂鸣器是一种简单的音频设备，能够通过一个恒定的电压发出声音。它内部包含振荡电路，因此只需提供电源即可发声，区别于无源蜂鸣器（需要PWM信号驱动）。

2.区分

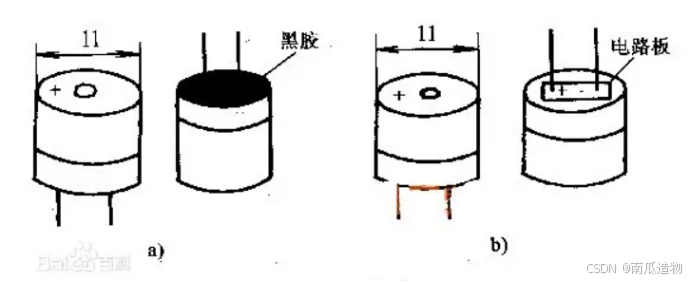

1.图a为有源蜂鸣器和图b为无源蜂鸣器

2.可以用万用表电阻档Rxl档测试，黑表笔接蜂鸣器 "-"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器；

3.有源蜂鸣器直接接上额定电源就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声

3.原理图图标示意

4.有源蜂鸣器示例电路

物料：

3PCS 10K欧姆电阻

1PCS 220欧姆电阻

1PCS 无源蜂鸣器

1PCS UNO开发板

3PCS 按键

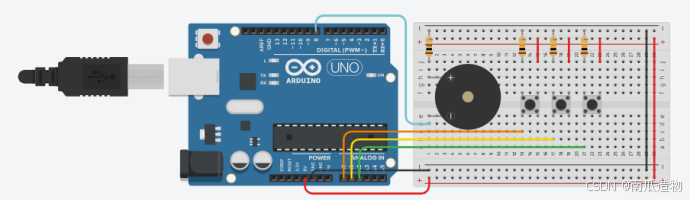

接线图：

代码示例:

// 位置变量初始化
int pos = 0;

void setup()
{
  // 设置A0, A1, A2引脚为输入模式，用于检测按键按下状态
  pinMode(A0, INPUT);
  pinMode(A1, INPUT);
  pinMode(A2, INPUT);

  // 设置数字引脚8为输出模式，用于连接扬声器
  pinMode(8, OUTPUT);
}

void loop()
{
  // 检测是否按下连接到A0的按钮
  if (digitalRead(A0) == HIGH) {
    tone(8, 440, 100);  // 播放频率为440 Hz的音调（A4音符）
  }

  // 检测是否按下连接到A1的按钮
  if (digitalRead(A1) == HIGH) {
    tone(8, 494, 100);  // 播放频率为494 Hz的音调（B4音符）
  }

  // 检测是否按下连接到A2的按钮
  if (digitalRead(A2) == HIGH) {
    tone(8, 523, 100);  // 播放频率为523 Hz的音调（C5音符）
  }

  delay(10);  // 延迟10毫秒以提高模拟性能
}

代码说明：

输入部分：

• 三个按钮分别连接到 A0、A1 和 A2 引脚。

• 每个按钮按下时，Arduino会在对应引脚检测到高电平（HIGH）。

输出部分：

• 数字引脚8连接到一个有源蜂鸣器。

• 当检测到某个按钮按下时，使用 tone() 函数在引脚8上播放对应频率的音调。

音调播放：

• 使用 tone(pin, frequency, duration) 函数播放音调，其中 pin 是要输出音调的引脚号，frequency 是音调的频率，以赫兹为单位，duration是音调持续时间，ms为单位。

• 在这个例子中，有三个音符：A4(440 Hz)，B4(494 Hz)，和C5(523 Hz)，每个音调的持续时间为100毫秒。
