如何使用Skipper自动追踪解决LVS Short

最近在debug LVS的时候，发现skipper可以根据坐标追踪short的位置。
有了这个功能就再也不用自己debug short了，可以实现快速解决layout 中的short，通过LVS验证。做了一个简单的资料，分享一下。

一、在skipper中实现跨层trace net

在使用skipper查找short之前，要先实现能够跨层trace net。

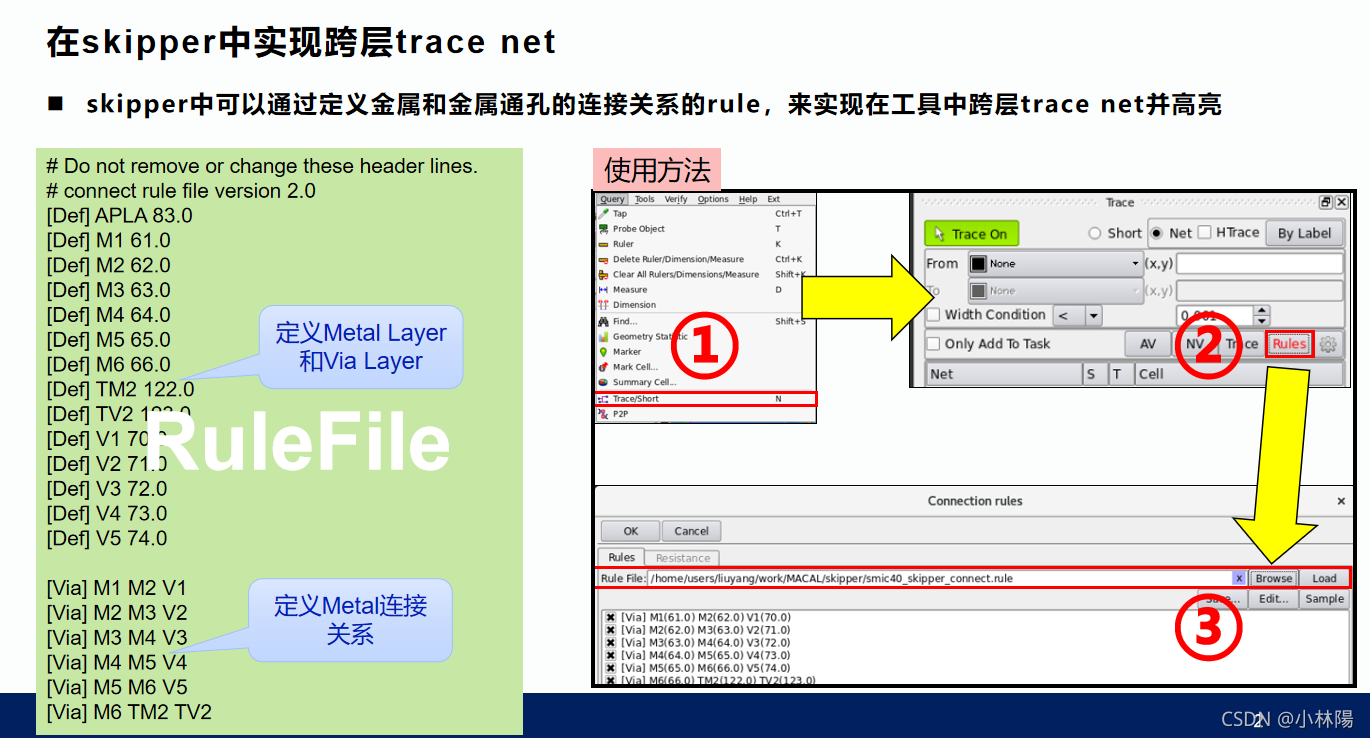

如下图左边绿色的框里，定义好layer层次以及via的连接关系。然后照着下图右边的使用方法导入skipper中就可以跨层trace net了。
注：图中的connect rule没有考虑metal dummy 等层次。实际设计中根据情况编写更详细的rule比较好。

二、在skipper中查找short

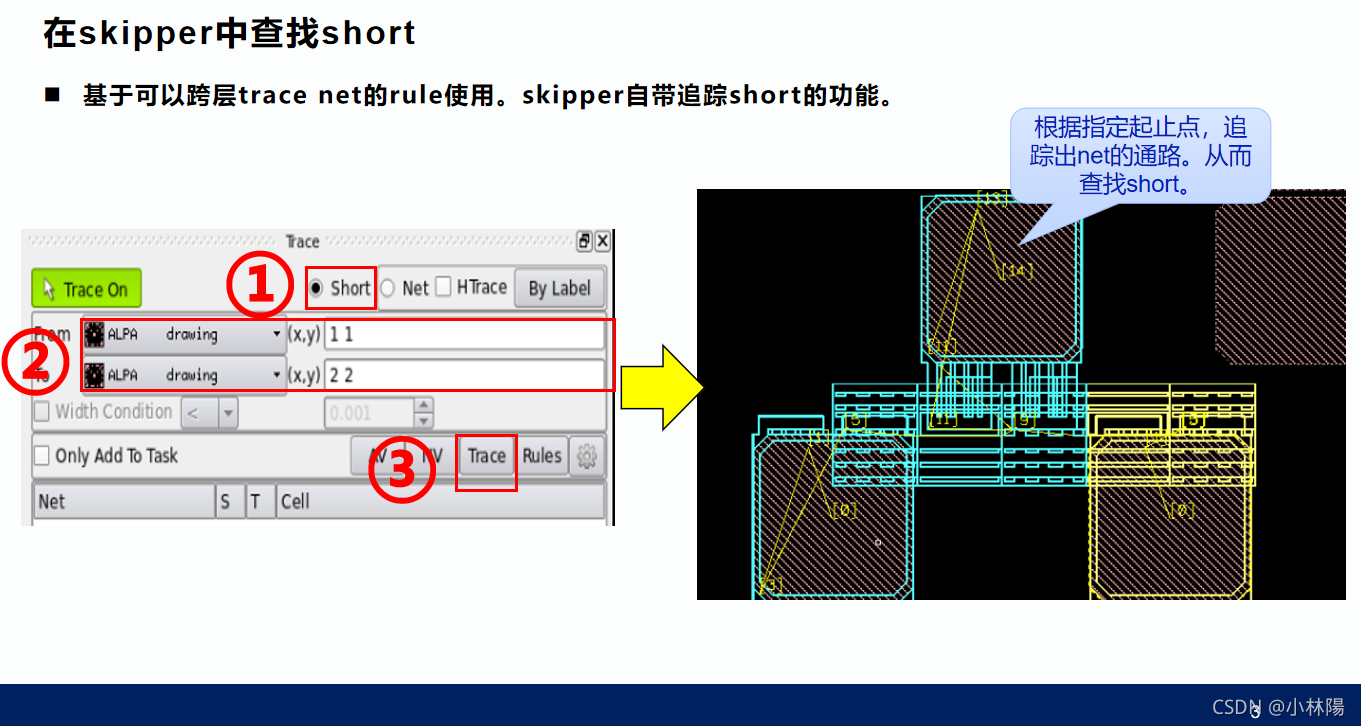

定义好了layer跨层连接信息之后，就可以追踪short了。如下图左侧的使用方法所示，填入两个坐标就可以追踪这两个点short的位置。
注：LVS rule中设置Option 【LVS ISOLATE SHORTS YES】即可报出short的pad坐标。
