Redhawk如何分析SignalEM

概念
- signal em的三种模式
- rms模式的ΔT
basic flow cmd
问题及解决办法
- signalem 跑出来违例特别大的原因

概念

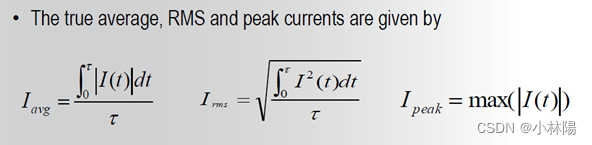

signal em的三种模式

在这里插入图片描述
avg 时间t以内，电流的平均值做EM运算
rms 时间t以内，电流的积分平方根做EM运算
peak 时间t以内，电流的最大值做EM运算

rms模式的ΔT

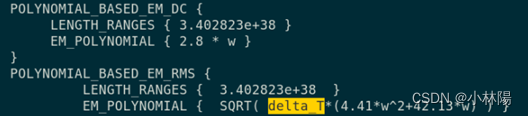

rule中有一个deltaT变量未定义，不设置的话进行不了rms EM计算
在这里插入图片描述

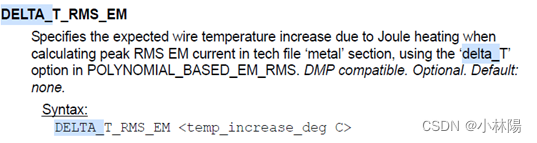

设置方法：DELTA_T_RMS_EM 5 （值越小越悲观）

basic flow cmd

官方给的基础flow cmd

setup analysis_mode signalEM
# import the GSR file
import gsr <gsr_file_name>
# set up the design
setup design
# Perform power calc step to find toggle rates of instances
perform pwrcal
