通过SPI总线实现OLED屏幕显示

一、实验器材

1.stm32F103VE开发板
2.USB串口线
3.0.96寸SPI 7针OLED显示屏
4.线

二、使用0.96寸OLED显示屏显示数据

1.下载示例程序

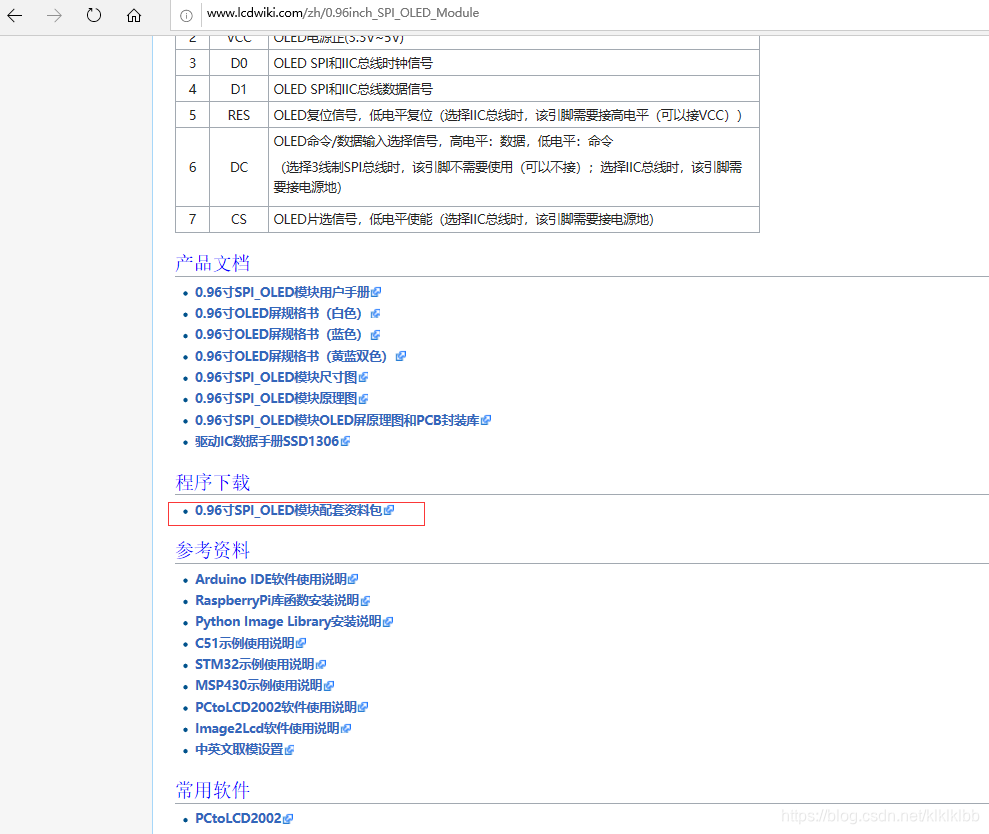

打开下面的链接，然后下载里面的示例程序
http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

打开下面哪个文件夹的程序

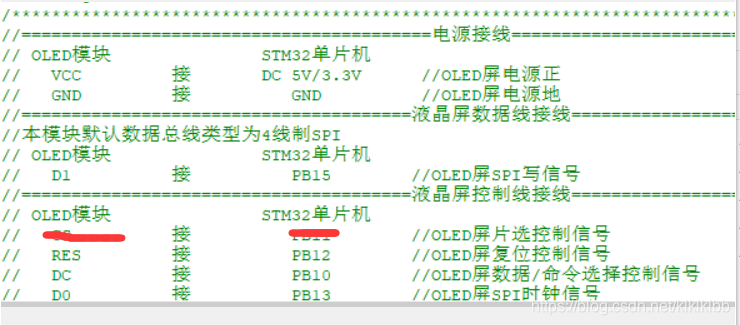

2.连线如下

3.烧代码

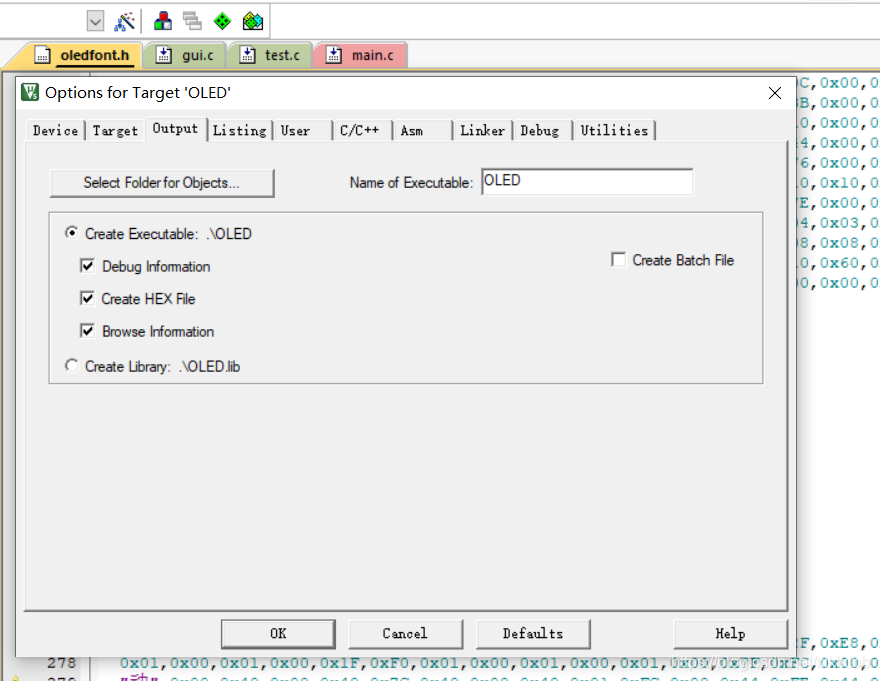

打开文件生成.hex文件，把程序烧入开发板里面

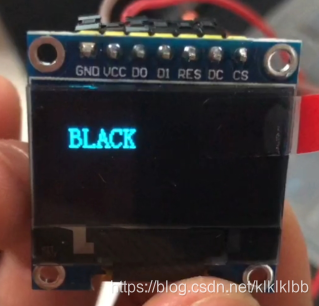

4.运行结果

三、自行修改程序实现显示

1.显示自己的学号和姓名

①.取字

1.下载一个取字软件

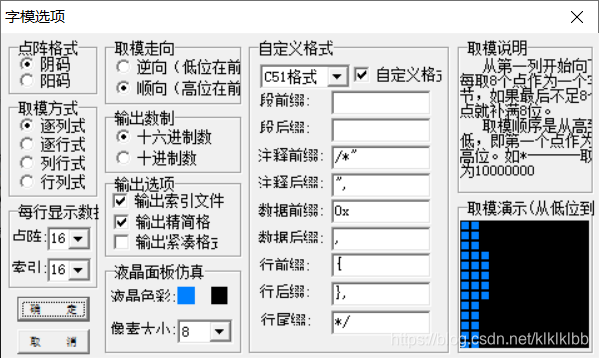

2.先点选项然后设置成如下图所示，然后把需要取的字打进去

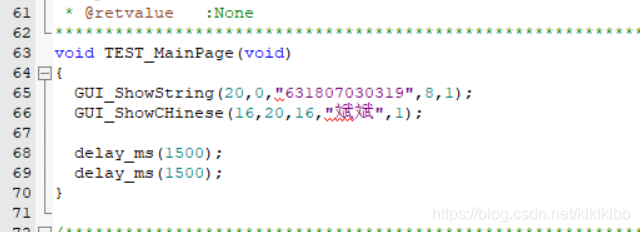

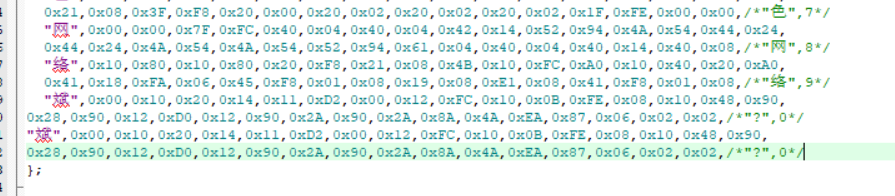

②.修改程序

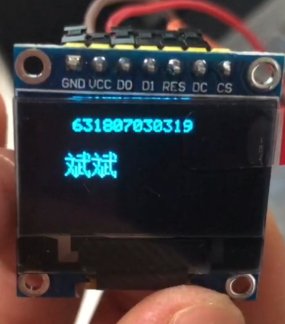

③.结果如下

2. 显示AHT20的温度和湿度；

①修改程序

打开那个初始程序

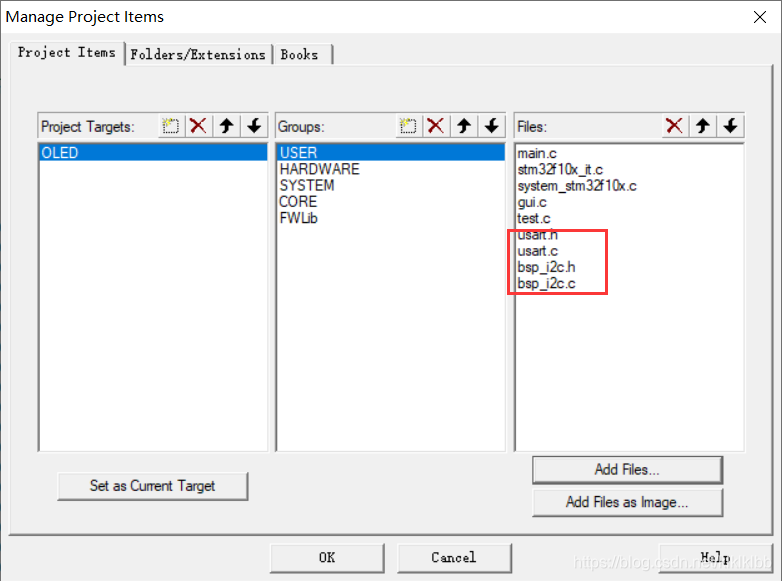

在USER目录下加入bsp_i2c.c，bsp_i2c.h，usart.c，usart.h几个文件（代码如下）

bsp_i2c.c

#include "bsp_i2c.h"
#include "delay.h"

uint8_t   ack_status=0;
uint8_t   readByte[6];
uint8_t   AHT20_status=0;

uint32_t  H1=0;  //Humility
uint32_t  T1=0;  //Temperature

uint8_t  AHT20_OutData[4];
uint8_t  AHT20sendOutData[10] = {
   0xFA, 0x06, 0x0A, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF};

void IIC_Init(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //ÍÆÍìÊä³ö
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);

	IIC_SCL=1;
	IIC_SDA=1;

}
//²úÉúIICÆðʼÐźÅ
void IIC_Start(void)
{

	SDA_OUT();     //sdaÏßÊä³ö
	IIC_SDA=1;
	IIC_SCL=1;
	delay_us(4);
 	IIC_SDA=0;//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL=0;//ǯסI2C×ÜÏߣ¬×¼±¸·¢ËÍ»ò½ÓÊÕÊý¾Ý
}
//²úÉúIICÍ£Ö¹ÐźÅ
void IIC_Stop(void)
{

	SDA_OUT();//sdaÏßÊä³ö
	IIC_SCL=0;
	IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL=1;
	IIC_SDA=1;//·¢ËÍI2C×ÜÏß½áÊøÐźÅ
	delay_us(4);
}
//µÈ´ýÓ¦´ðÐźŵ½À´
//·µ»ØÖµ£º1£¬½ÓÊÕÓ¦´ðʧ°Ü
//        0£¬½ÓÊÕÓ¦´ð³É¹¦
u8 IIC_Wait_Ack(void)
{

	u8 ucErrTime=0;
	SDA_IN();      //SDAÉèÖÃΪÊäÈë
	IIC_SDA=1;delay_us(1);
	IIC_SCL=1;delay_us(1);
	while(READ_SDA)
	{

		ucErrTime++;
		if(ucErrTime>250)
		{

			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL=0;//ʱÖÓÊä³ö0
	return 0;
}
//²úÉúACKÓ¦´ð
void IIC_Ack(void)
{

	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=0;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//²»²úÉúACKÓ¦´ð
void IIC_NAck(void)
{

	IIC_SCL=0;
	SDA_OUT();
	IIC_SDA=1;
	delay_us(2);
	IIC_SCL=1;
	delay_us(2);
	IIC_SCL=0;
}
//IIC·¢ËÍÒ»¸ö×Ö½Ú
//·µ»Ø´Ó»úÓÐÎÞÓ¦´ð
//1£¬ÓÐÓ¦´ð
//0£¬ÎÞÓ¦´ð
void IIC_Send_Byte(u8 txd)
{

    u8 t;
		SDA_OUT();
    IIC_SCL=0;//À­µÍʱÖÓ¿ªÊ¼Êý¾Ý´«Êä
    for(t=0;t<8;t++)
    {

        IIC_SDA=(txd&0x80)>>7;
        txd<<=1;
		delay_us(2);   //¶ÔTEA5767ÕâÈý¸öÑÓʱ¶¼ÊDZØÐëµÄ
		IIC_SCL=1;
		delay_us(2);
		IIC_SCL=0;
		delay_us(2);
    }
}
//¶Á1¸ö×Ö½Ú£¬ack=1ʱ£¬·¢ËÍACK£¬ack=0£¬·¢ËÍnACK
u8 IIC_Read_Byte(unsigned char ack)
{

	unsigned char i,receive=0;
	SDA_IN();//SDAÉèÖÃΪÊäÈë
  for(i=0;i<8;i++ )
	{

    IIC_SCL=0;
    delay_us(2);
		IIC_SCL=1;
    receive<<=1;
    if(READ_SDA)receive++;
		delay_us(1);
  }
	if (!ack)
			IIC_NAck();//·¢ËÍnACK
	else
			IIC_Ack(); //·¢ËÍACK
	return receive;
}

void IIC_WriteByte(uint16_t addr,uint8_t data,uint8_t device_addr)
{

	IIC_Start();

	if(device_addr==0xA0) //eepromµØÖ·´óÓÚ1×Ö½Ú
		IIC_Send_Byte(0xA0 + ((addr/256)<<1));//·¢Ë͸ߵØÖ·
	else
		IIC_Send_Byte(device_addr);	    //·¢Æ÷¼þµØÖ·
	IIC_Wait_Ack();
	IIC_Send_Byte(addr&0xFF);   //·¢Ë͵͵ØÖ·
	IIC_Wait_Ack();
	IIC_Send_Byte(data);     //·¢ËÍ×Ö½Ú
	IIC_Wait_Ack();
  IIC_Stop();//²úÉúÒ»¸öÍ£Ö¹Ìõ¼þ
	if(device_addr==0xA0)
