储能pcb的布局注意事项与制造难点

最新推荐文章于 2025-12-16 15:43:13 发布

原创

最新推荐文章于 2025-12-16 15:43:13 发布 · 1k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#PCB #能源

随着新能源发展，储能技术市场扩大，储能PCB对系统安全和性能至关重要。本文介绍了储能行业上下游，阐述了储能PCB板特征，如难见BGA芯片、铜厚大等，还说明了设计制造注意事项及制造难点，最后推荐了有丰富经验的华秋。

随着新能源需求的不断增长和能源结构的转型，储能技术的市场规模不断扩大。储能PCB作为储能系统中电池模块的重要组成部分，对整个系统的安全性和性能起到关键作用。今天我们就来聊聊，储能pcb有什么特征。

什么是储能：储能是指能量的存储，是指通过介质或设备把能量存储起来，在需要时再释放的过程。

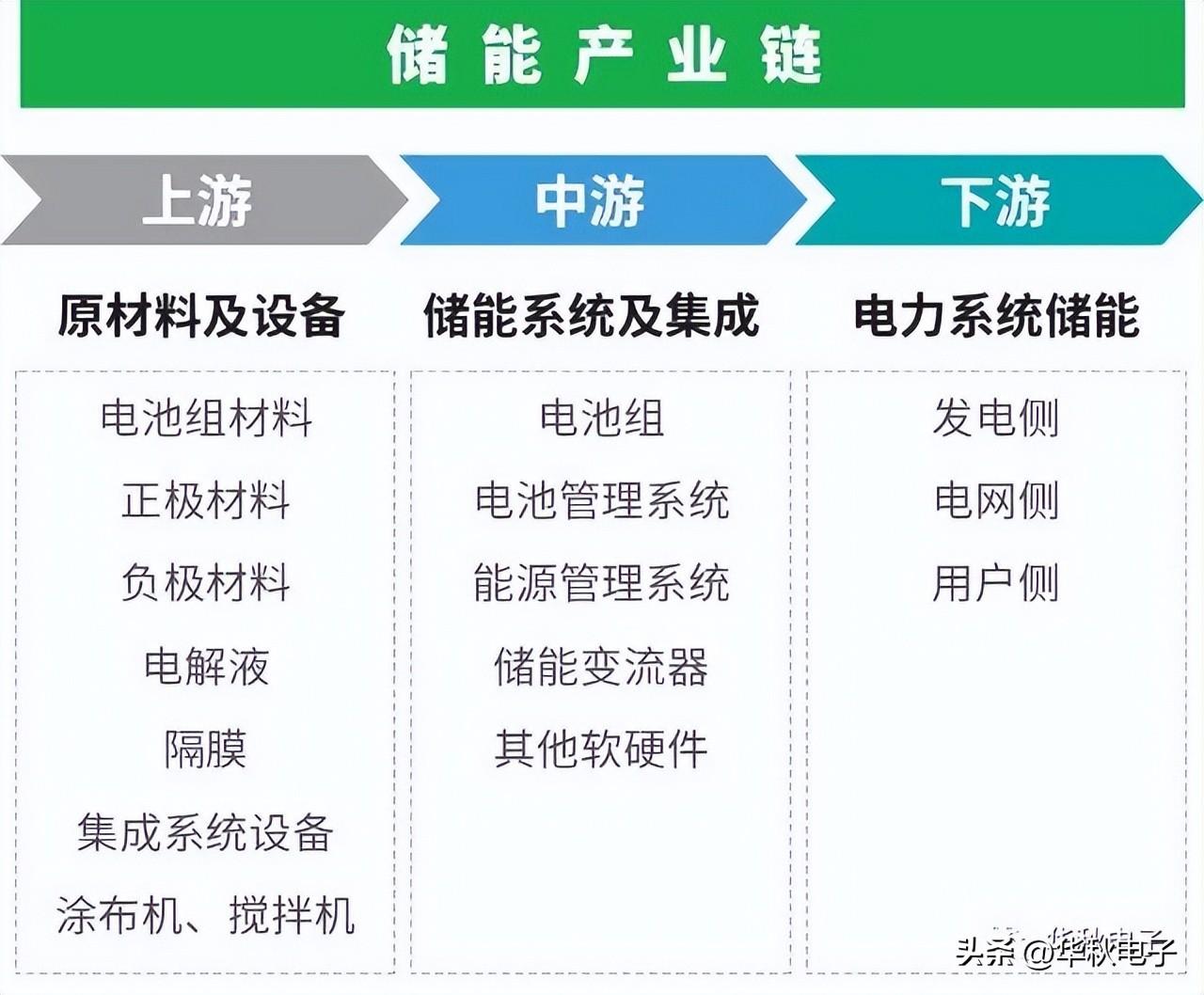

让我们看看储能行业的上下游产品及相关的行业概况。

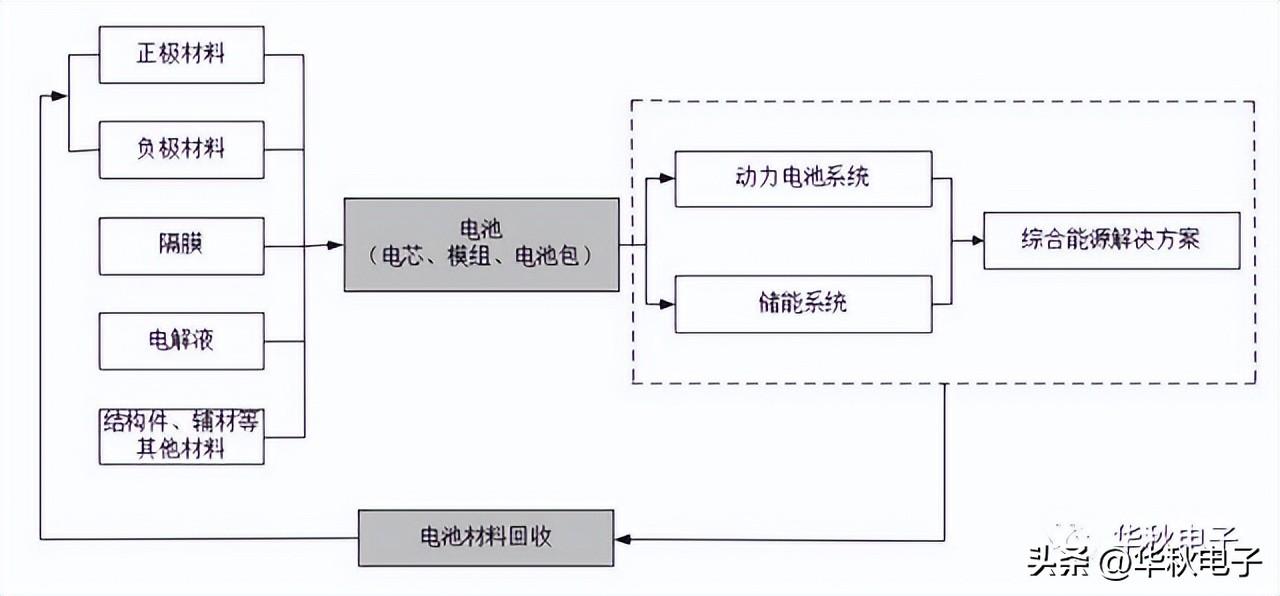

可以看到，上游产业的话主要是以材料本身和相关系统设备为主，那么中游行业主要是以储能的安装系统、集成系统为主，达到中游行业之后，会发现更贴近我们的PCB行业，另外还有下游的各种应用级产品，例如光伏产品、充电桩产品等。

拿我们熟悉的锂电池和光伏来举例，因为各种控制系统，如电池管理系统BMS，光伏逆变器，锂电池充电桩产品都需要用PCB板去实现。

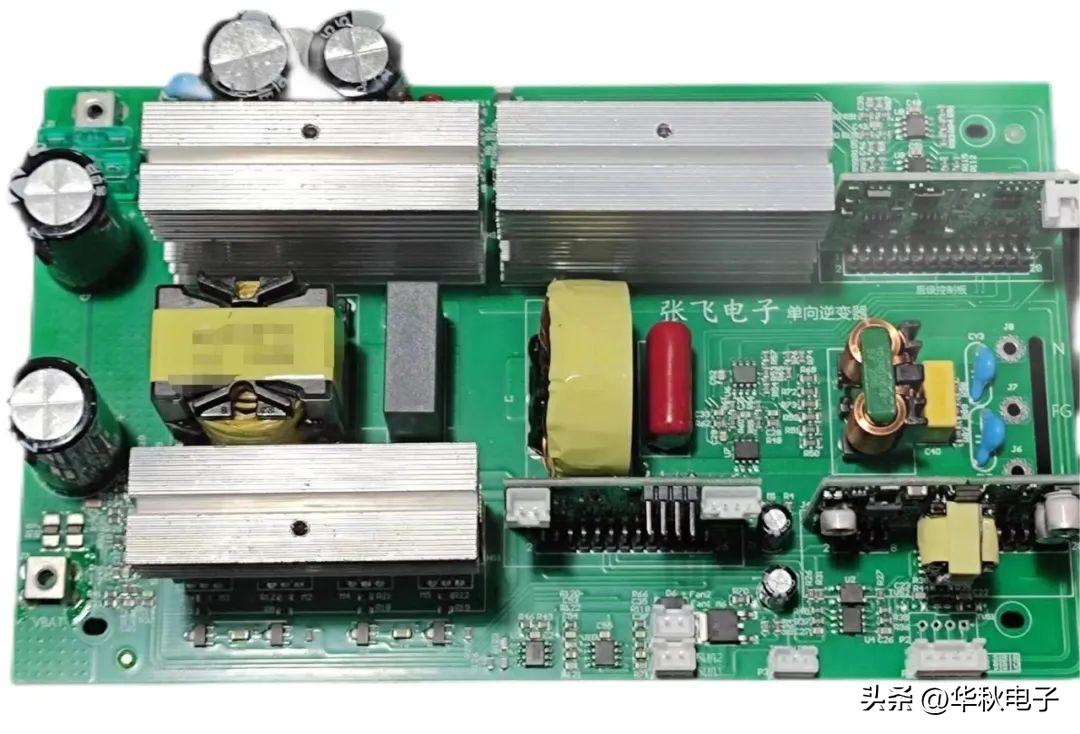

那么储能行业中的pcb产品到底长啥样？小编特意网上找来了几个存储的板子给大家看看，分别是这样子的。

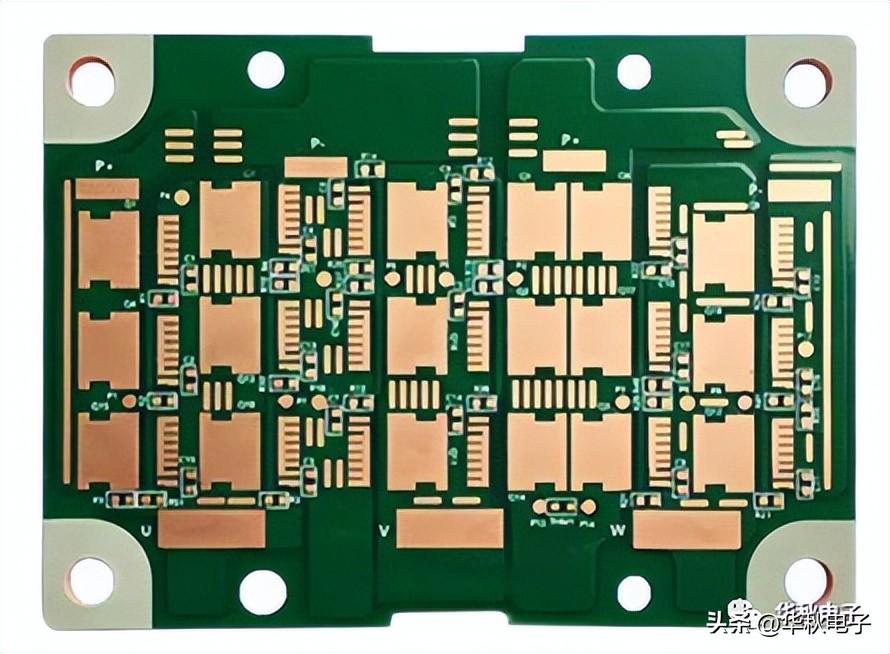

储能电源铜基板
