NRF52 2.4G Radio 模块

1. 2.4 GHz无线电收发器

   使用2.4G Radio模块,一般是为了使用自定义的协议通讯,相比于BLE等规范协议,可以一定程度上自由的设定通讯间隔、数据包大小、私有的加密等,但也需要自己解决多连接、无线干扰等问题

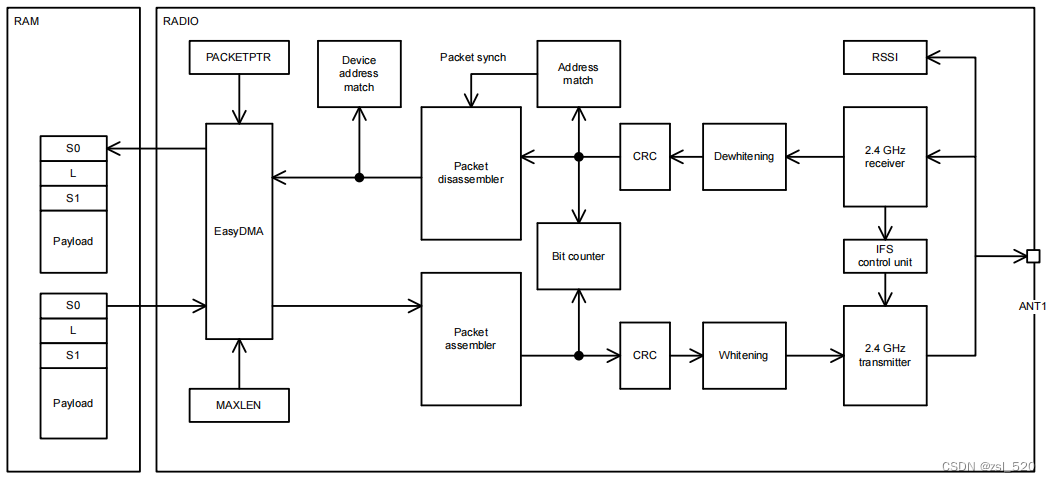

Radio模块框图
在这里插入图片描述

1. 速率 1Mbps 2Mbps (125K 500Kbps 长距离),   2Mbps: 4us/Byte
2. 半双工, 不能同时发送和接收
3. EasyDMA让射频模块可以直接从RAM读写数据而不需要CPU的参与,但用户需要在开启START任务收发无线数据之前,将内存的地址和长度填入Radio的PACKETPTR寄存器和PCNF1.MAXLEN寄存器中
4. 1个发送通道, 8个接收通道
5. 支持Whitening和CRC校验
6. 支持获取RSSI(接收的数据信号强度指示)
7. 自动低功耗管理

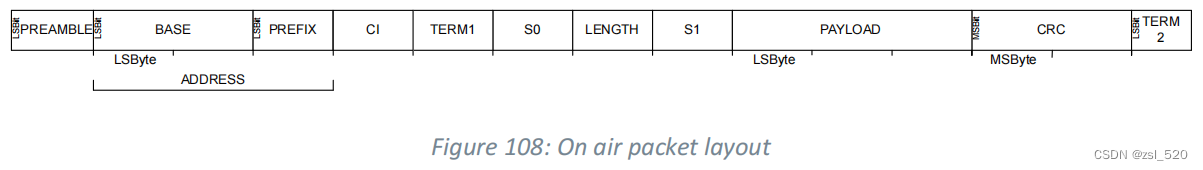

空中包格式
在这里插入图片描述

  • PREAMBLE是前导码,除了在BLE模式2Mbps情况下是2个字节,其他情况通常是用1个字节。当ADDRESS的第一个bit是0时PREAMBLE会被设为0xAA,否则为0x55

  • 空中包里,ADDRESS 和 PAYLOAD部分总是LSB,CRC部分总是MSB,S0,LENTH,S1的大小端受PCN1.ENDIAN寄存器控制。

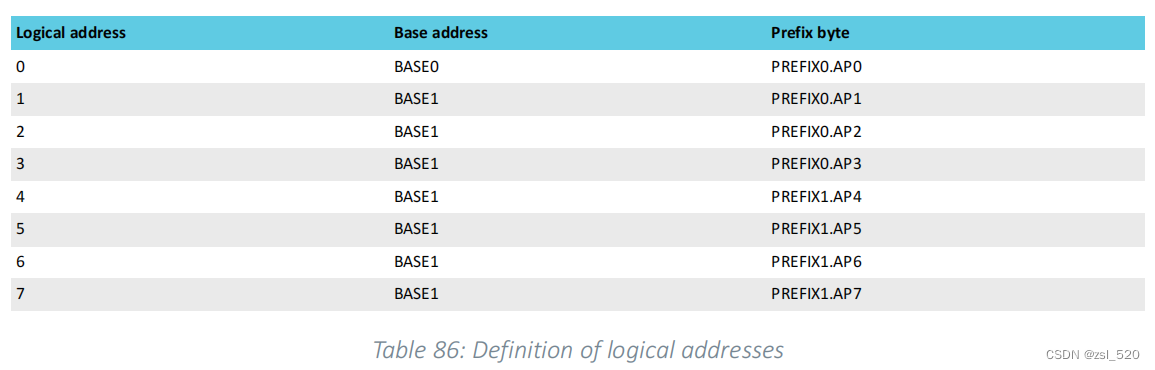

  • ADDRESS是无线的收发地址,它由BASE和PREFIX两部分组成,只有接收端与发射端的地址匹配,才能成功通信。BASE部分的长度由FCNF1.BALEN控制,内容由BASE0和BASE1两个寄存器控制,PREFIX的内容由PREFIX0和PREFIX1两个寄存器控制,通过这两个部分的排列搭配,可以搭配出8种逻辑地址。用户在配置发送的地址时从这8个逻辑地址中挑选一个,由TXADDRESS寄存器控制,设置接收地址的时候根据需要将这写逻辑地址配置给8个接收通道,由RXADDRESSES寄存器控制,用户可以根据需要打开接收地址通道的个数,可同时打开8个接收通道。

在这里插入图片描述
TXADDRESS寄存器:设置值为0-7,对应选择上图中的一个逻辑地址作为发射地址
RXADDRESSES寄存器:设置值为bit0-bit7,使能对应逻辑地址作为接收地址

  • S0+LENGTH+S1+PAYLOAD+static add-on 是存储在RAM中的数据包,PACKETPTR寄存器指向的RAM空间分布应该也是这样的

  • CI、TERM1和TERM2字段仅存在于BLE远距离模式中,这里忽略

  • S0,LENGTH,S1是可选部分,它们的长度分别由PCNF0.S0LEN,PCNF0.LFLEN ,PCNF0.S1LEN决定,大小端由PCNF1.ENDIAN控制,这里S0 S1都可以设置为0,就不用管它们,LENGTH是4bit的,但也会占用一个Byte的RAM空间,所以PACKETPTR指向的发送或接收RAM对应Byte[0]即为这一包数据包的长度(STATLEN = 0下的情况)

  • 上图中未显示static add-on(其长度在STATLEN中定义,标准BLE数据包中的长度为0字节)。static add-on在payload和CRC之间发送,在需求每包都为固定值,可以设置STATLEN为此固定值,否则设置0,可以让每个数据包实现动态的长度

  • PAYLOAD的最大长度由LENGTH决定,实际的长度由PACKETPTR指向的RAM Byte[0]设置

  • PCNF1.MAXLEN定义了Radio收发数据包最大字节数,限制了PAYLOAD加上static add-on的总长度,可以防止超出EasyDMA定义的RAM范围被读写

  • S0、LENGTH、S1、PAYLOAD的组合长度不能超过258字节

  • CRC是校验字段,CRC可以校验除了PREAMBLE之外的整个数据包,CRC校验的配置通过CRCCNF CRCPOLY CRCINIT寄存器完成

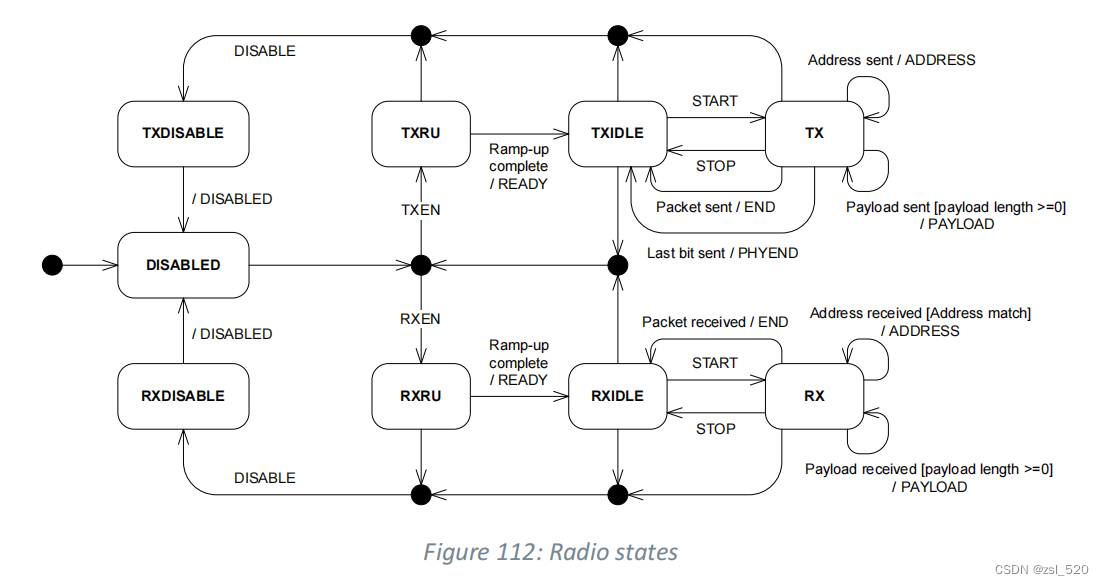

2. Radio工作状态机

状态 具体描述
DISABLE Radio模块没有进行任何操作,功耗最低
TXRU Disable状态下TXEN = 1 进入TXRU,Radio正在启动
TXIDLE 要发送的数据已准备好,Radio准备开始发送
TX Radio正在发送数据包
TXDISABLE Radio正在关闭发射机
RXRU Disable状态下RXEN = 1 进入RXRU,Radio正在启动
RXIDLE Radio已经准备好接收数据
RX Radio处于接收数据状态
RXDISABLE Radio正在关闭接收机

在这里插入图片描述

3. TX 发送状态

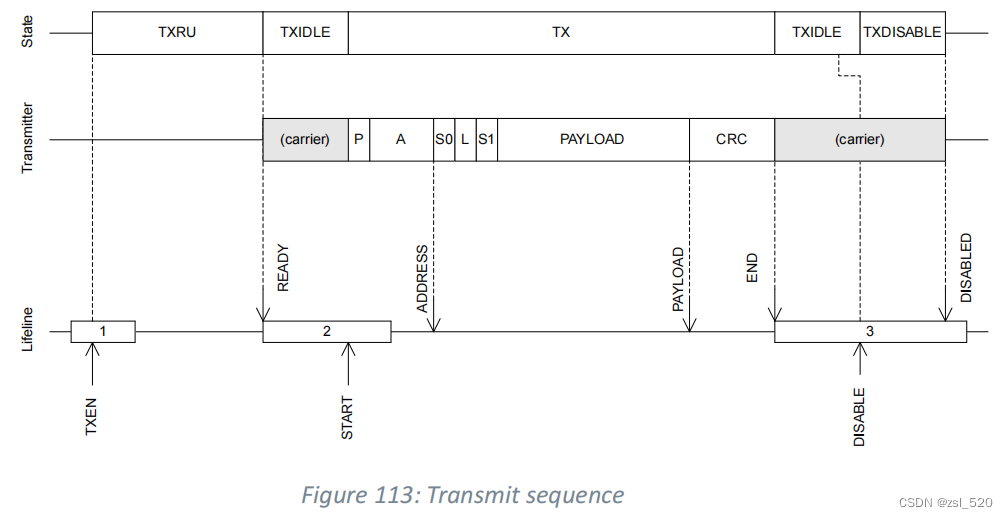

发送一包数据
在这里插入图片描述

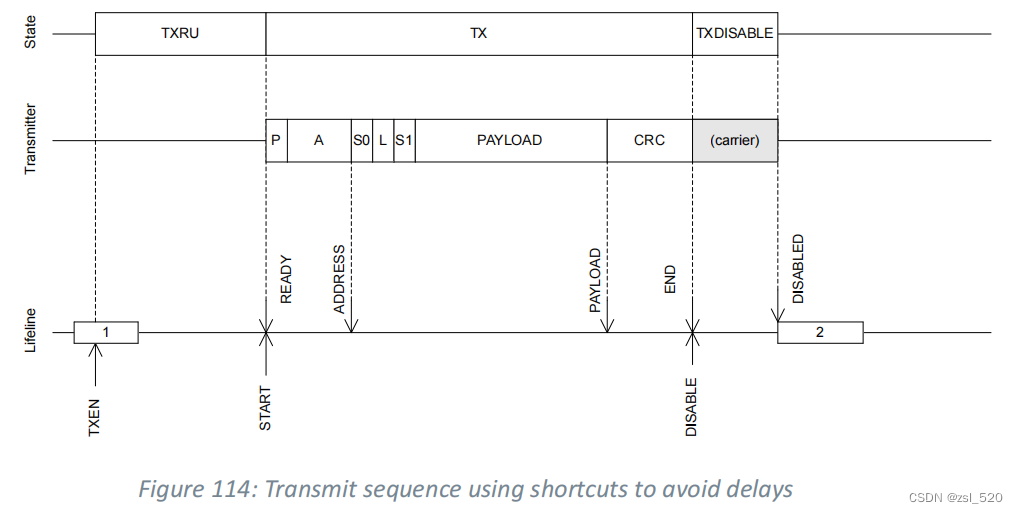

发送一包数据,使用NRF快捷方式(shortcuts),READY事件后立即START,END事件立即DISABLE,可节省发送时间和程序判断
在这里插入图片描述

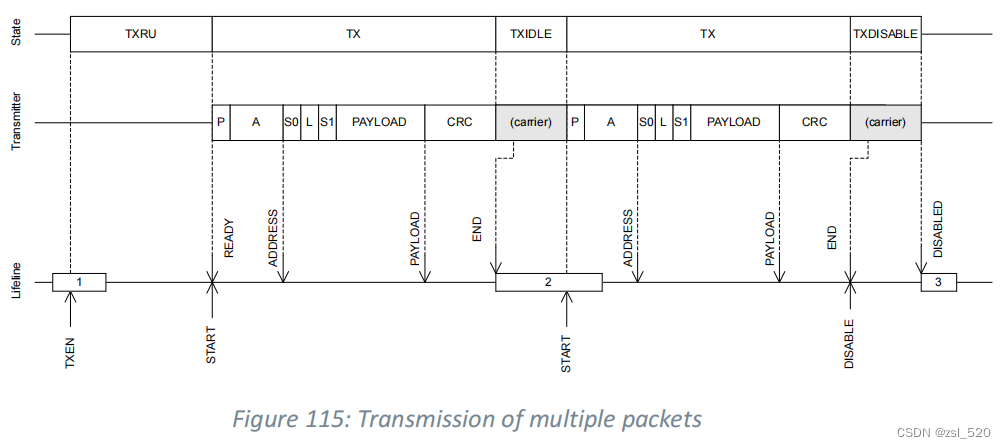

连续发送数据,END事件再次START
在这里插入图片描述

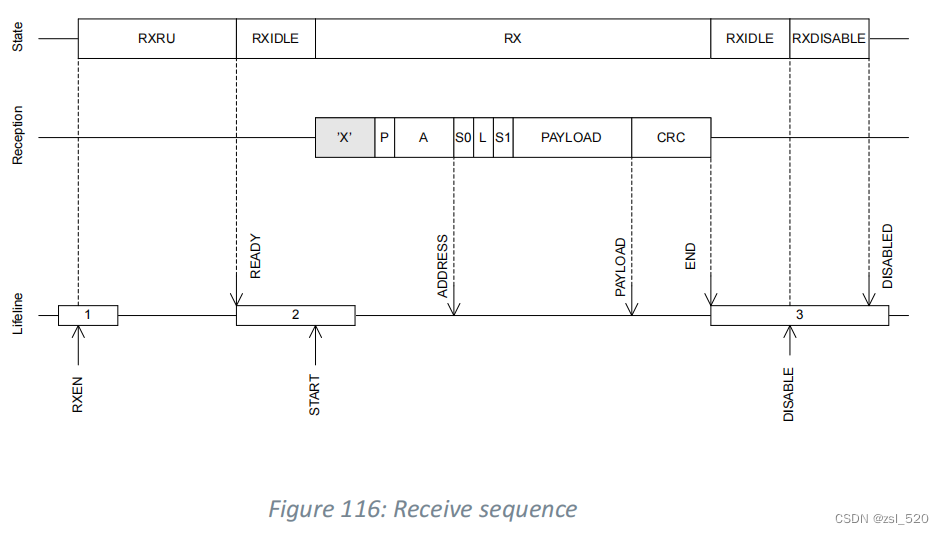

4. RX 接收状态

接收一包数据
在这里插入图片描述

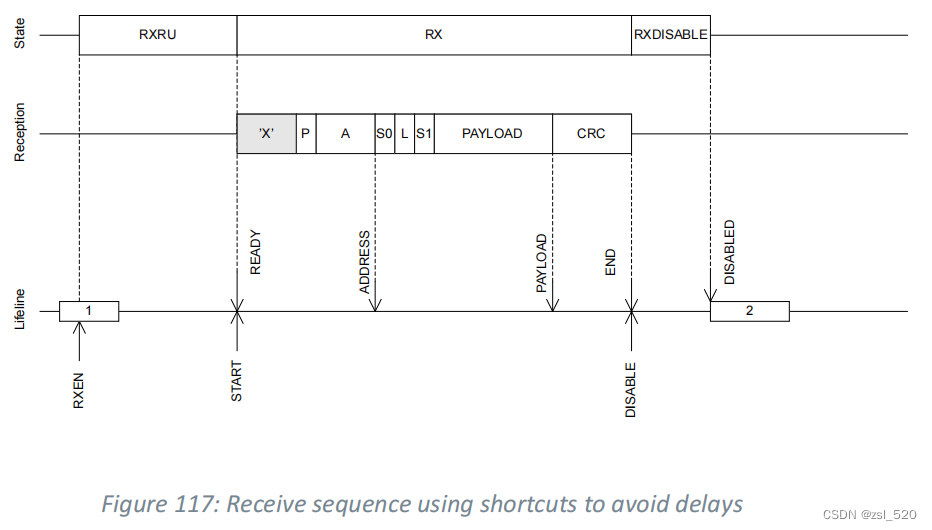

接收一包数据,使用快捷方式
在这里插入图片描述

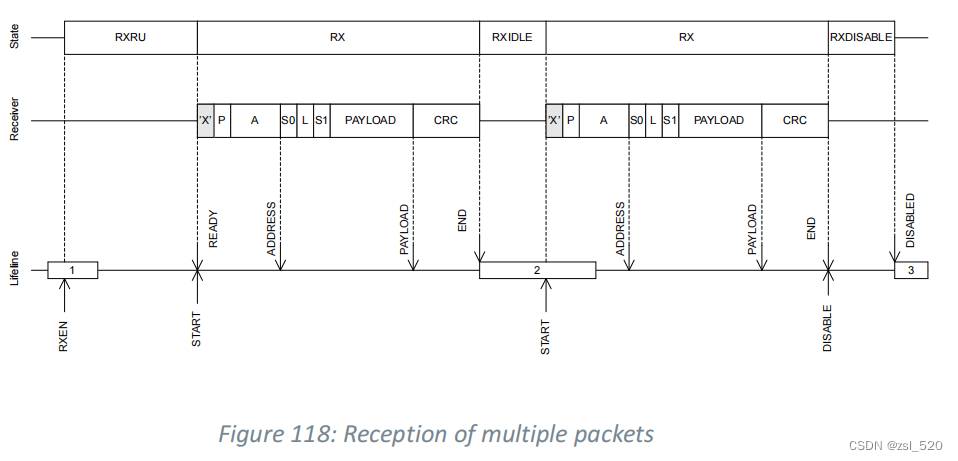

接收多包数据,END事件再次START
在这里插入图片描述

5. 示例代码

TX端初始化

#define RADIO_PACKET0_S1_SIZE                0       // S1 size in bits
#define RADIO_PACKET0_S0_SIZE                0       // S0 size in bits
#define RADIO_PACKET0_PAYLOAD_SIZE           5       //8   // payload size in bits

#define RADIO_PACKET1_BASE_ADDRESS_LENGTH    3       // base address length in bytes
#define RADIO_PACKET1_STATIC_LENGTH          0       // Static length in number of bytes
#define RADIO_PACKET1_MAX_PAYLOAD_LENGTH     32      // Maximum length of packet payload

void
<think>好的,我现在要处理用户关于nRF52832芯片在2.4GHz频段的使用和配置的问题。首先,我需要回忆一下nRF52832的基本信息。它是一款由Nordic Semiconductor推出的蓝牙低功耗(BLE)和2.4GHz专有协议的系统级芯片(SoC),内置ARM Cortex-M4F处理器。用户可能想知道如何配置它的射频部分,支持哪些协议,以及具体的配置步骤。 接下来,我应该确定用户的需求是什么。用户提到了“2.4GHz使用说明”和“配置支持”,可能想知道如何设置nRF52832来使用2.4GHz频段,包括BLE或者其他自定义协议。可能需要涉及硬件配置、软件SDK的使用,比如Nordic提供的nRF5 SDK或SoftDevice,以及相关的寄存器设置。 首先,我需要确认nRF52832支持的2.4GHz协议。除了BLE 5.0,它还支持像ANT、Thread、Zigbee和专有2.4GHz协议。不过,用户可能更关注如何配置这些协议,特别是专有模式。 然后,配置方法方面,可能需要使用Nordic的软件开发工具,比如Segger Embedded Studio,或者使用他们的SDK中的例子。比如,配置射频参数,如频道频率、发射功率、数据传输速率等。nRF52832的射频部分可以通过软件配置,使用寄存器设置或者API调用。 硬件方面,需要确保天线设计正确,匹配电路良好,以确保射频性能。PCB布局和电源管理也会影响2.4GHz的性能,这部分可能也需要简要提及。 用户可能还需要了解如何通过软件设置工作频道,比如BLE有40个频道,而专有协议可以自定义频道间隔。比如,使用Radio peripheral直接控制发送和接收,可能需要配置MODEM、频率合成器等模块。 此外,可能需要提到常用的开发工具和文档,比如nRF Connect SDK、nRF5 SDK中的Radio Driver示例,以及如何通过SoftDevice进行BLE协议栈的管理。还要注意电源管理,不同的发射功率对功耗的影响,比如0dBm、-20dBm等选项。 可能的问题点:用户是否已经熟悉Nordic的开发环境?是否需要从基础开始指导?是否需要代码示例?比如,如何初始化Radio模块,配置参数,发送和接收数据包。 最后,要确保回答结构清晰,分点说明,涵盖协议支持、硬件配置、软件设置、开发工具和常见问题。同时,按照用户的要求,生成相关问题,比如如何优化射频性能,如何实现多频道切换,如何处理干扰等。 检查是否有遗漏,比如时钟源配置,射频校准,协议栈的选择(如SoftDevice vs 自行实现),以及相关的SDK版本兼容性。确保引用了正确的文档,比如Nordic的Infocenter或用户手册,可能需要添加引用标识。</think>### NRF528322.4GHz频段的配置说明 #### 1. **NRF528322.4GHz协议支持** NRF52832支持蓝牙低功耗(BLE 5.0)和自定义2.4GHz专有协议[^1]。其射频模块覆盖2.4GHz ISM频段(2400–2483.5 MHz),可通过软件配置频道间隔(如1MHz或2MHz)和调制方式(GFSK、O-QPSK等)。 #### 2. **硬件设计要点** - **天线匹配电路**:需使用π型匹配网络确保阻抗50Ω,并避免PCB走线过长。 - **电源滤波**:射频部分需独立供电并增加LC滤波电路,以降低噪声干扰。 - **参考时钟**:外部32MHz晶振精度需≤±20ppm以保证射频时序稳定[^2]。 #### 3. **软件配置流程(以专有协议为例)** 使用nRF5 SDK的Radio Driver库配置基本参数: ```c nrf_radio_mode_t mode = NRF_RADIO_MODE_NRF_2MBIT; // 选择2Mbps速率 nrf_radio_packet_conf_t packet_config = { .lflen = 8, // 载荷长度 .crcinc = true // 启用CRC校验 }; nrf_radio_frequency_set(NRF_RADIO, 5); // 设置频道52400 +5=2405MHz) nrf_radio_txpower_set(NRF_RADIO, NRF_RADIO_TXPOWER_0DBM); // 发射功率0dBm ``` #### 4. **BLE协议栈配置** 通过SoftDevice实现BLE通信时,需初始化协议栈并设置广播参数: ```c ble_gap_adv_params_t adv_params = { .type = BLE_GAP_ADV_TYPE_CONNECTABLE_SCANNABLE_UNDIRECTED, .interval = MSEC_TO_UNITS(100, UNIT_0_625_MS), // 广播间隔100ms .channel_mask = {0x07, 0x00} // 使用37/38/39三个广播频道 }; sd_ble_gap_adv_start(&adv_params, BLE_CONN_CFG_TAG_DEFAULT); ``` #### 5. **关键性能优化** - **动态频率选择(DFS)**:通过RSSI检测自动避开WiFi干扰频道。 - **前向纠错(FEC)**:在`nrf_radio_packet_conf_t`中启用`FEC`字段可提升抗干扰能力。 - **低功耗模式**:使用`NRF_RADIO_TXPOWER_-20DBM`并结合事件驱动架构可降低平均功耗至5μA以下[^3]。
