入门第一篇：虚谷数据库架构介绍

存储架构

物理文件存储架构：

第一层目录结构

文件/目录名	作用
BACKUP	备份文件目录
BIN	启动文件目录
SETUP	配置文件目录
XGLOG	运行日志文件目录
XHOME	数据文件/日志目录
XVOCA	词表日志目录

BACKUP目录

文件/目录名	作用
xxxx.exp	备份文件

BIN目录

文件/目录名	作用
stdout.txt	数据库启动日志，数据库第一次启动生成
xgconsole	命令行客户端工具
xugu_init.sql	系统包文件，比如DBMS_STAT为系统分析及信息设置包
xugu_linux_x86_64_20240711	数据库启动文件

SETUP目录

文件/目录名	作用
datafile.ini	自定义文件路径配置文件，配合mount.ini使用（需手动创建）
mount.ini	自定义文件路径配置文件，配合datafile.ini使用
trust.ini	黑白名单配置文件
types.ini	数据类型映射文件
xugu.ini	数据库参数配置文件
cluster.ini	集群信息配置文件

XGLOG目录

文件/目录名	作用
COMMAND.LOG	记录数据库执行sql，需要开启sql记录后生成
ERROR.LOG	错误sql记录日志
EVENT.LOG	系统运行事件日志
TRACE.LOG	系统运行跟踪日

XHOME

文件/目录名	作用
ARCH	归档日志存放目录
CATA	控制文件存放目录
DATA	数据文件存放目录
REDO	redo日志存放目录
TEMP	临时文件存放目录
UNDO	undo日志存放目录
XMODI	binlog

逻辑存储架构

数据库-表空间-存储-块-数据

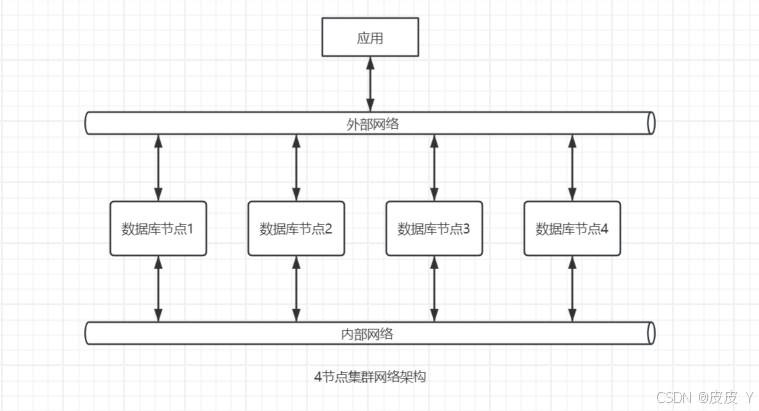

网络架构

应用-外部网络->连接的数据库节点->内部网络->其他数据库节点->内部网络->连接的数据库节点->应用

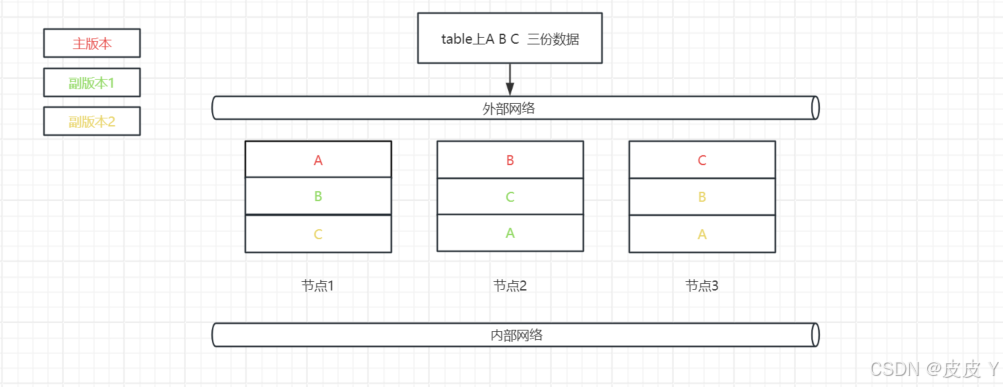

三版本数据架构

主版本在每个节点按8MB存储大小轮转分布，副板本随机分布到主版本外的其他节点，比如：table上有3份数据，数据A的主版本在节点1，那A的副板本只能随机分布在节点2或节点3，如果数据A占用完了节点1上的8MB存储，再插入数据B，就会轮转到节点2上扩展一个8MB的存储存放数据B，数据B的副板本就会随机分布到节点1或节点3
