目标检测中的损失函数与正负样本分配：YOLO v1, v2, v3，v3-spp-ultralytics

目标检测算法最难理解的，设计最复杂的就是正负样本分配和损失函数这块了，这两者将很大程度决定网络的训练效果，因此开帖对yolo系列做一总结，重点也在这两者，吸收他人优秀博客内容，进行整理，由于主要是为了方便自己今后查阅，所以碎碎念可能比较多。

YOLO v1：

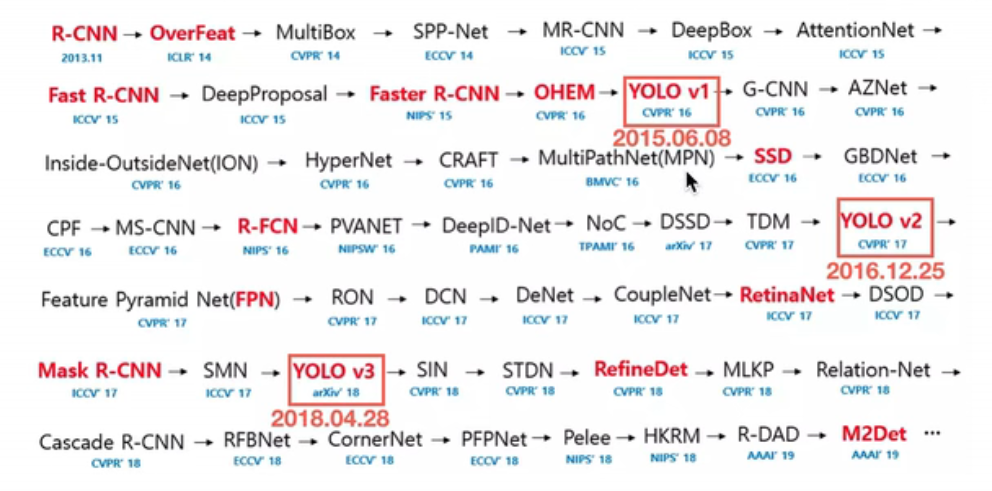

2016 CVPR有两个明星，一个是resnet，另一个就是YOLO。

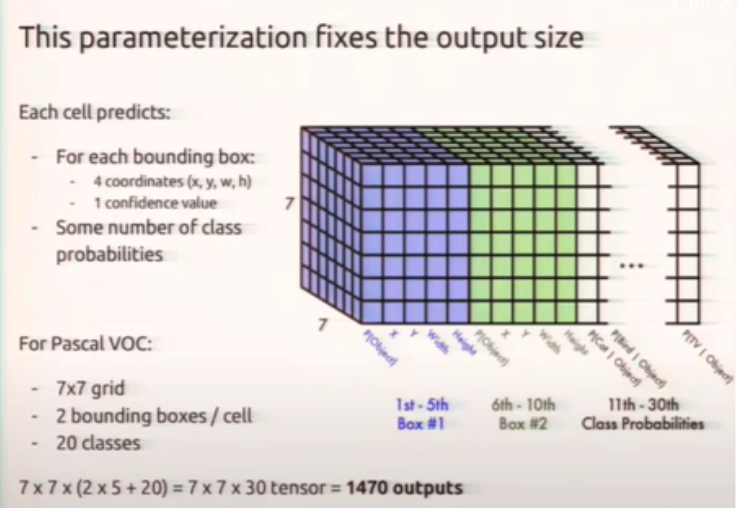

上图是网络输出，注意里面每个格子预测两个Box，即论文中的B设置为2，但只有一组class probabilities，即每个格子只能预测一个物体，两个Box是为了让每一个格子可以学到多种类型的边界框。

正负样本分配：

某个grid cell的预测结果与gt中所有目标计算IoU，IoU最高的那个物体视为这个grid cell应该去预测的目标，即yolo的每个grid cell只负责预测一个物体，由于只有7*7个grid cell，所以yolo对密集排布的目标预测效果差。

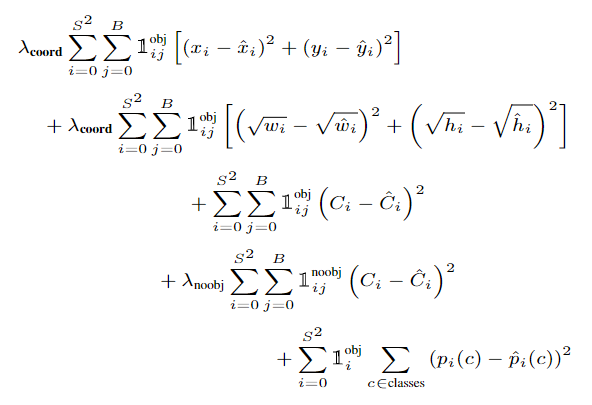

论文中损失：

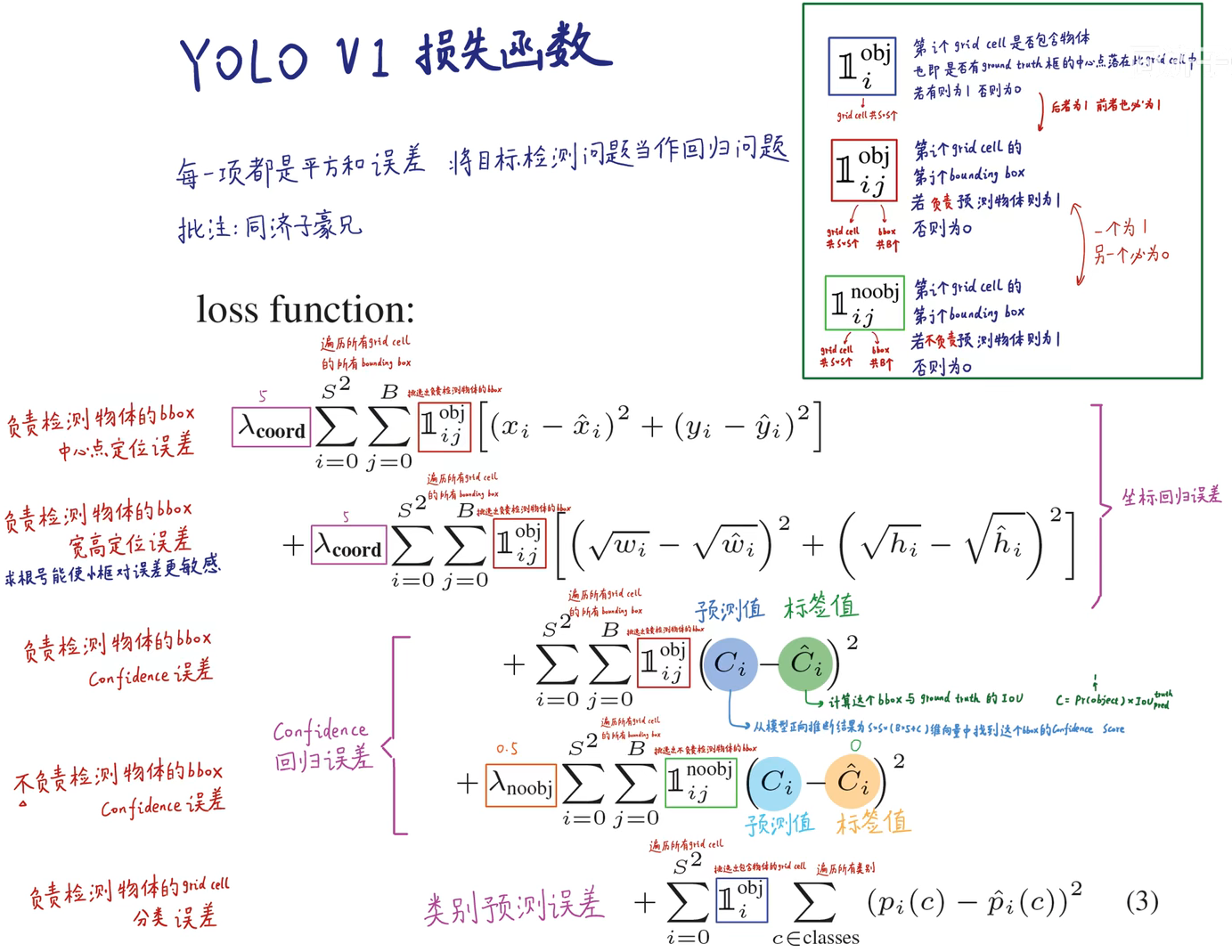

同济子豪兄的注释：

• 损失平衡系数：${\lambda }_{coord}$是正样本BBox损失的权重系数，论文中设置为5。而负样本不计算BBox损失，只计算是否存在目标的obj损失，其系数${\lambda }_{noobj}$设置为0.5，正样本的该损失权重设置为1，正样本的obj损失中标签${\hat{C}}_i$不是1，是目前预测结果与分配到的正样本的IoU，负样本该项为0。
• x,y,w,h:w,h都相对输入图像的尺寸归一化到0,1之间了，x，y是相对该grid cell左上角位置的偏移量，也在0~1范围内。
• 对w，h开根号的原因：我们对BBox预测的评价指标是IoU，但IoU相同时，大框的w、h所求得的损失肯定是比小框要高的开根号可以认为是为了增加sum-squared error (L2 loss)的尺度不变性。
• 对分类也是用L2损失：根据我调研的几个第三方的代码实现，这个$p_i(c)$和前式中的$C_i$也没做过softmax（我没有看到）或sigmoid，网络最后一层是线性层，而${\hat{p}}_i(c)$的正样本和负样本标签分别为1和0，这样如果初始化不好，刚开始训练就有可能梯度爆炸吧，这个是我理解得有问题？

YOLO v2：

相比v1,在backbone上有更新，加入了BN层，且检测头多了一个passthrough layer的短接以进行多尺度信息融合，最后的检测头还是只有一个，并且使用了anchor box机制，因为预测偏移量比直接预测更好学习，锚框的shape和大小是根据k-means聚类得到了5种锚框。论文标题的9000意思是可以使用文中所提的训练方法使yolov2实现9000种目标的检测。

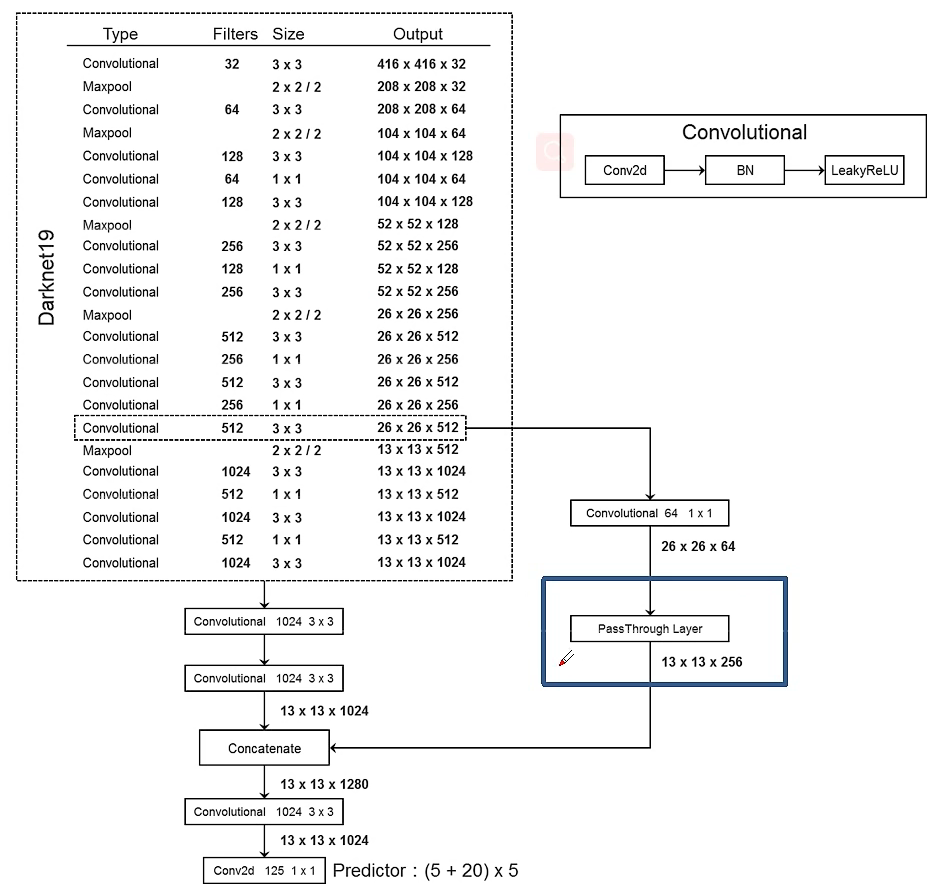

结构图

backbone为darknet19，因为原始darknet19分类网络包含19个卷积层。

相比v1有以下改进：

接下来展开讲解。

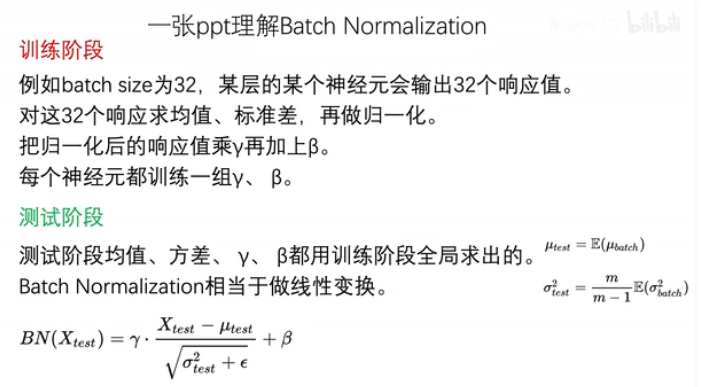

BN层

升级分辨率

这个分辨率指的是在imagenet上预训练的分辨率，相比v1中的224224，换成了448448输入分辨率，最终目标检测都是用的448*448分辨率。作者意思224预训练到448做目标检测有跨度，不统一。

使用anchor的定位方式

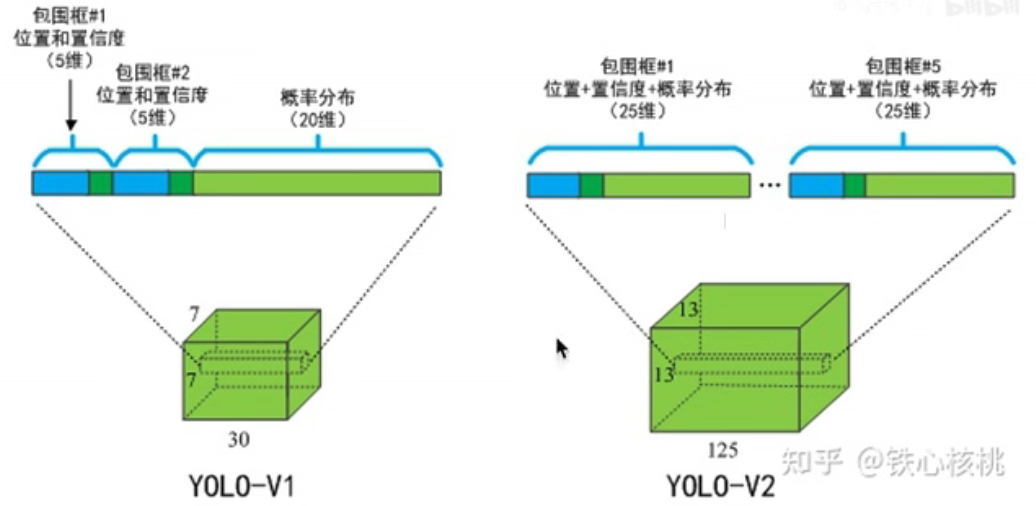

每个grid cell（网格）可以最多预测5个物体，5代表五种不同的anchor：
所以检测头是用(5+20)×5共125通道的1×1卷积核对最后的特征图进行卷积，得到了125×(13×13）的输出tensor。

Dimension Cluster

在Faster RCNN和SSD中锚框的设置主要基于经验，而在该作中对训练集的gt框使用K-means聚类的方法得到锚框。

Direct location prediction

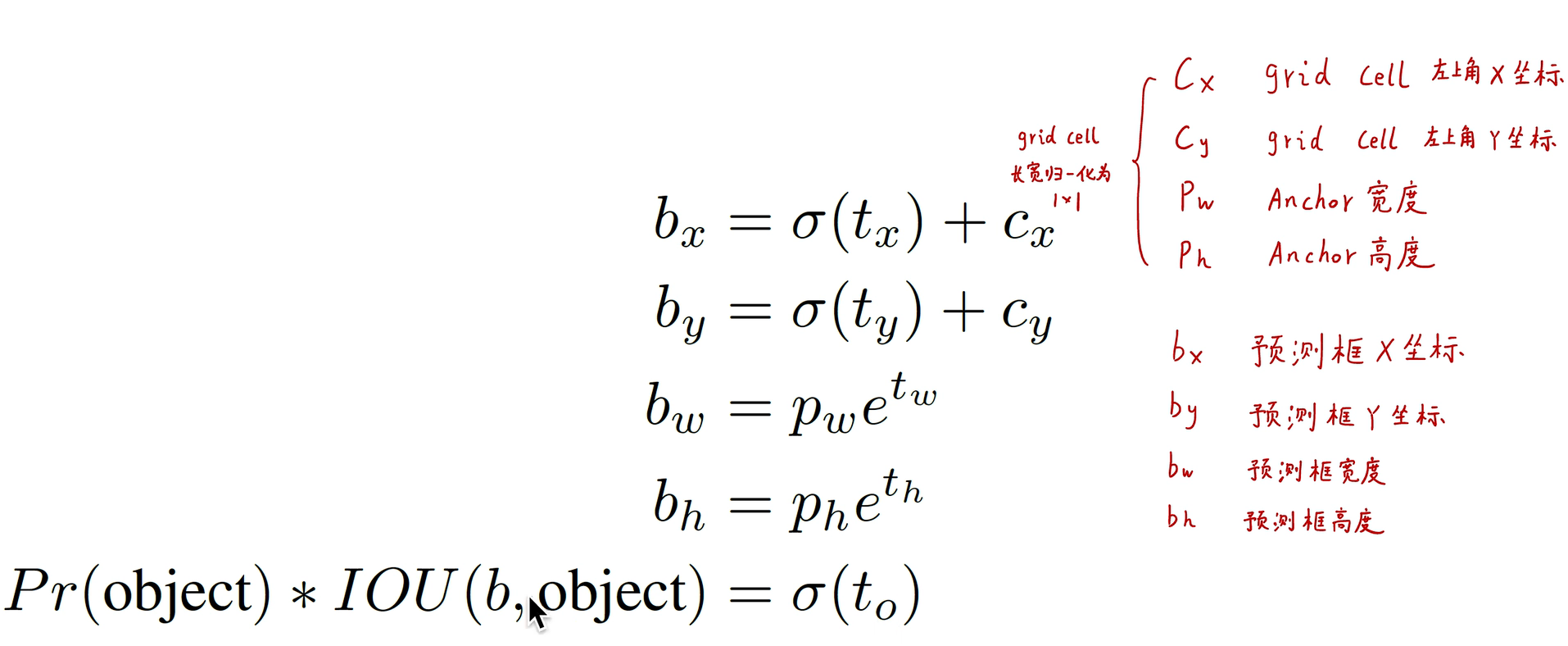

在faster rcnn中，中心点的预测是没有限制的，因为上式中的tx和ty的取值是没有限制的，这使得网络可能由左上角的锚框预测了一个位于左下角的图像，这是不稳定的，作者提出了新的预测方式：

其中的sigmoid函数使得每个cell的预测结果的中心位置都是落在该cell中。

Fine-Grained Features

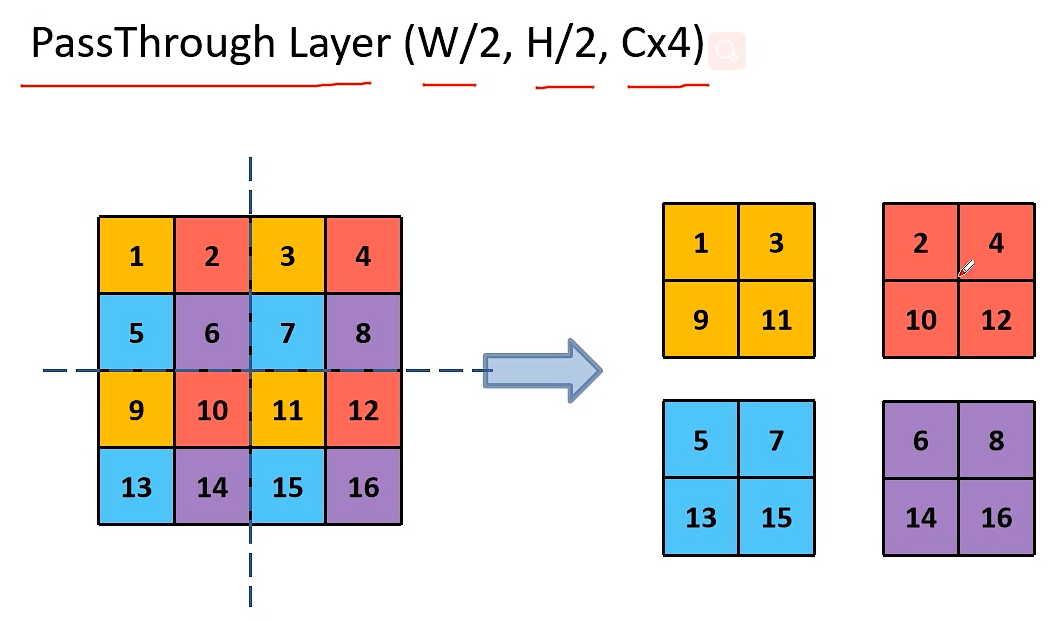

为了利用细粒度特征帮助检测小目标，使用了一个paththrough layer(与yolov5中的focus操作类似）将13* 13与26* 26的特征图进行了信息融合：

可以看到这是个宽高减半，通道数乘4的操作。

多尺度训练

为了提升网络的鲁棒性，每训练十个epoch，在320到608中随机挑选一个尺度（32的倍数）作为输入分辨率。
下面两点论文中几乎没有提及，需要在代码中学习

正负样本匹配

该部分在损失函数中同时记录

损失函数：

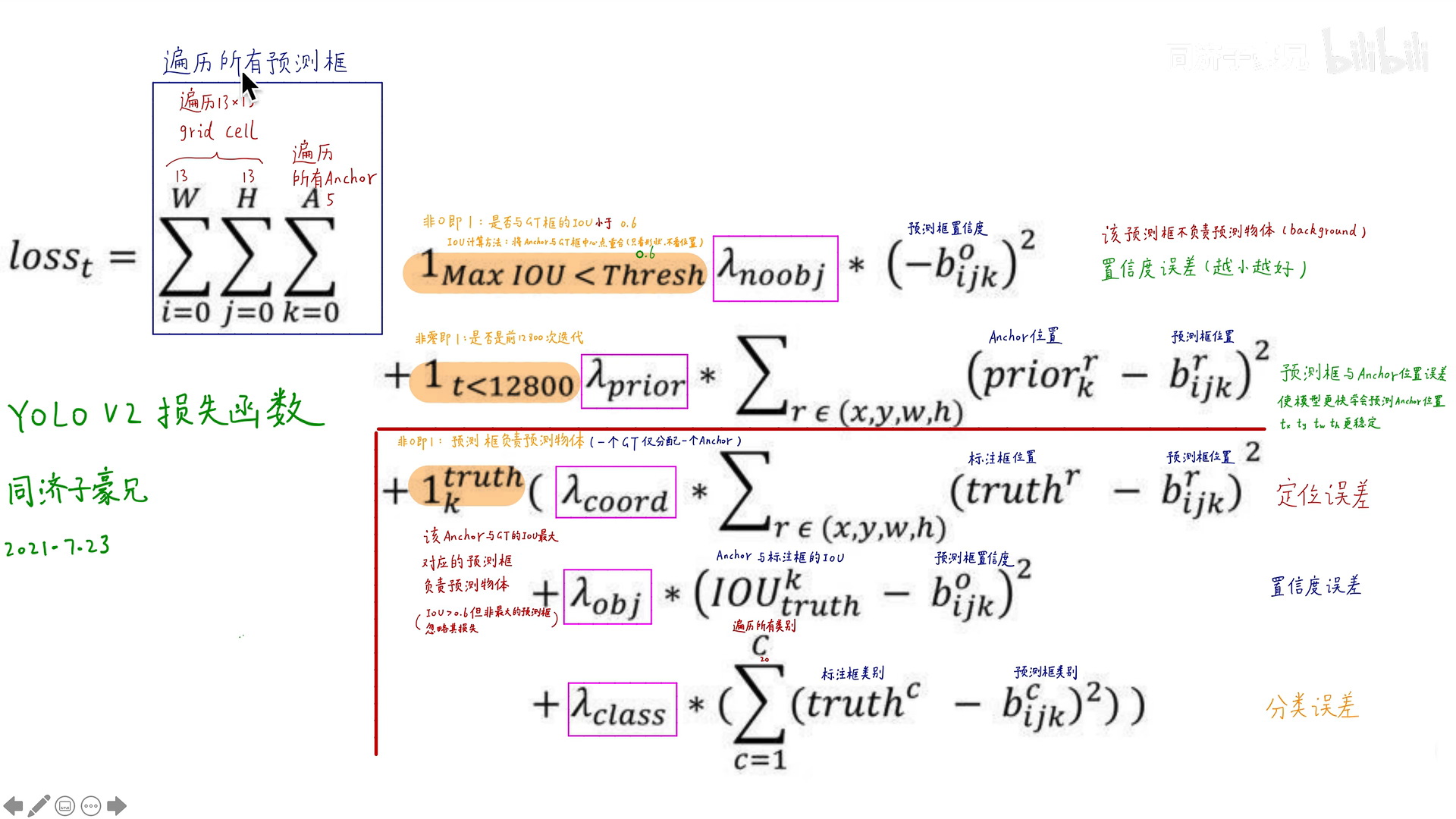

上图是网友根据yolov2的代码整理的损失函数，式子中$b_{ijk}^o$是obj置信度,$b_{ijk}^r$是预测的BBox位置信息，其中$r\in (x,y,w,h)，b_{ijk}^c$是预测的框所属类别。$prio{r}_k^r$是anchor的位置，因为每个cell中的五个anchor都是一样的，所以下角标只需要知道anchor属于这五个anchor的哪一个信息。$trut{h}^r$是标注框的位置信息。$trut{h}^c$是标注框的类别信息。$IO{U}_{truth}^k$是anchor与标注框的IOU。

loss由三部分组成，其中标黄的部分非0即1。

第一部分标黄部分，为负样本惩罚，表示预测框与标注框的IOU如果小于阈值0.6，那视作这个预测框是与负样本匹配了，取值1，反之为0，后面的部分表示标签0与置信度$b_{ijk}^o$的L2损失。这个IoU的计算是只根据大小和形状来计算的，与位置无关，即先将某个grid cell所属的anchor和gt(ground truth)中心位置重合，再计算IoU。

第二部分标黄部分，表示是在12800次迭代前，将anchor与预测框位置误差加入损失，可以使模型能够在前期学会预测anchor位置，使得输出的$t^x,t^y,t^w,t^h$更稳定；（这一项自己的理解不是很清晰）

第三部分标黄部分，表示预测框是否负责预测物体，该anchor与标注框的IoU最大对应的预测框负责预测物体（IOU>0.6但非最大的预测框忽略不计），其中第一项表示预测框与标注框的定位误差，第二项表示预测框的置信度与标注框和anchor的IoU的误差，表示预测框的所属分类结果与标注框的类别信息的误差，这个预测类别结果我看到的代码都是做了softmax的。

图中还有五个$\lambda$, 表示每一个损失的平衡系数。

YOLO v3：

在coco mAP指标上，yolo v3相比retinanet没有优势，但在AP50上是又快又准。

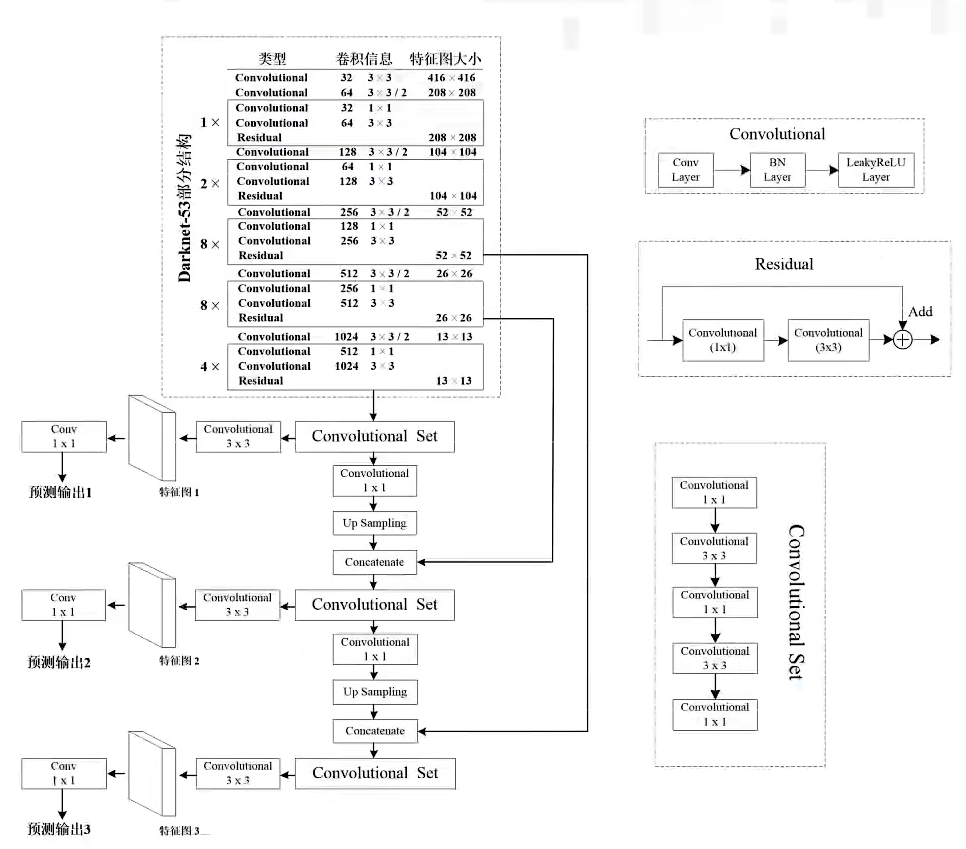

backbone是darknet53，有残差结构，相比resnet，下采样采用步距为2的卷积而非maxpooling，
在多尺度融合网络部分，标准FPN使用add操作，而yolo v3使用concatenate操作。
在每个检测头上，有三种尺度的锚框，输出与v2类似。即一共有9种锚框（先验框），对应九层检测器。

正负样本匹配：

将与gt重合最大的先验框作为正样本obj，定位，类别损失都要计算；
将与gt重合度地低于某阈值的先验框作为负样本，只计算obj损失；
其他情况的先验框丢弃。

这种匹配方式其实是有缺点的，匹配到的正样本会很少，不利于网络的训练。在yolo v3
ultralytics中，会先将gt与9种先验框左上角对齐，然后计算IoU，将gt映射回超过阈值的先验框所对应的检测层的grid网格上，该gt中心点所在网格的先验框即分配为正样本，
这样因为有可能有多个先验框与gt重合度大于阈值，所以会有更多的先验框被作为正样本。

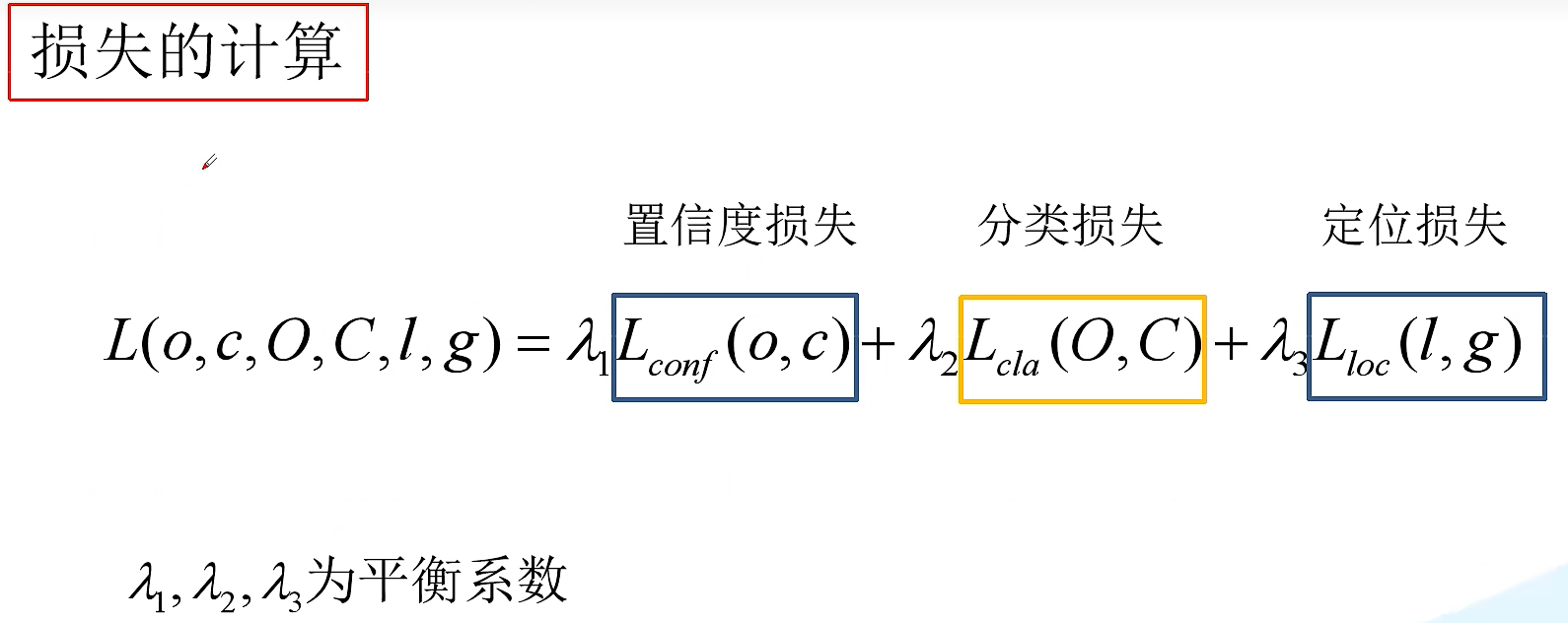

损失：

• 定位损失：SSE（sum of squared error loss), 下图中p代表锚框的参数，b代表预测框的参数，g代表gt的参数

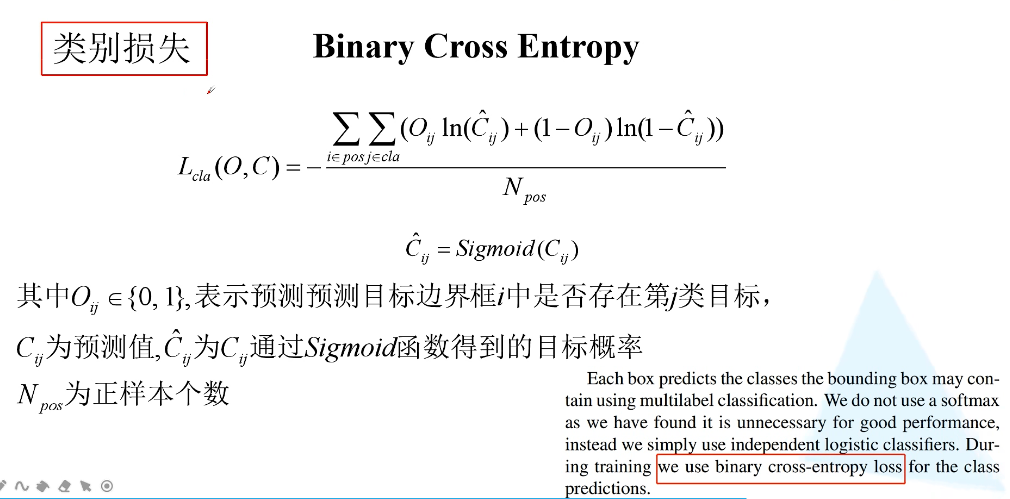

v3中的分类损失是用BCE计算的：

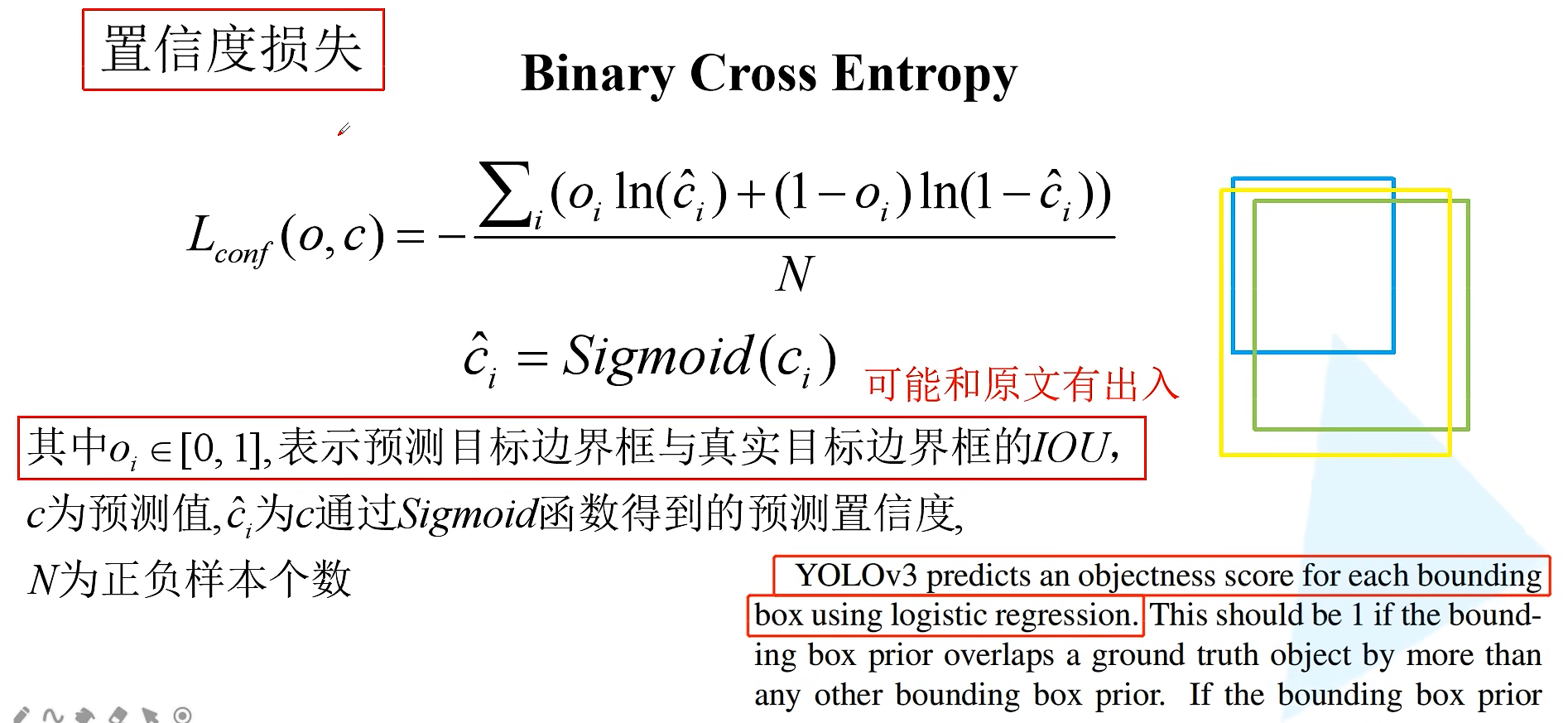

其obj损失（conf损失）也是用BCE损失：原文中$O_i$取0或1，是bool型

YOLO v3-SPP和ultralytics

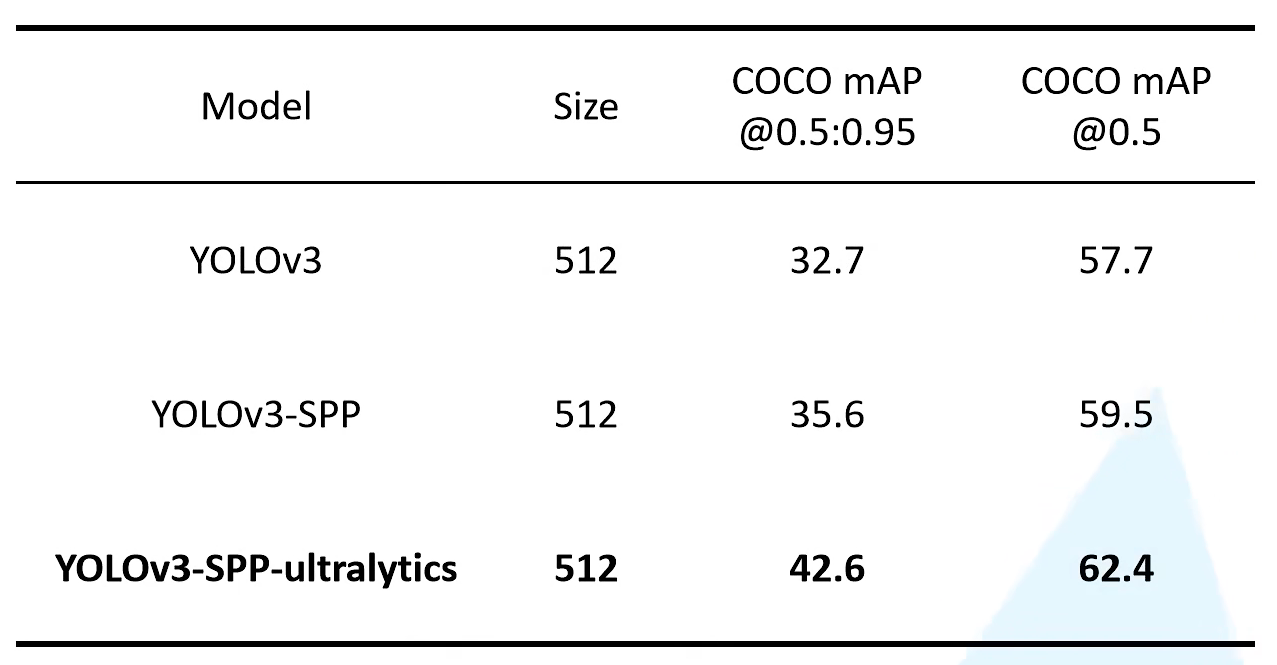

YOLO v3作为经典的目标检测算法，还有两个著名的改进版：YOLO v3 SPP和YOLO v3-SPP-ultralytics，相比原始版本精度有一定提升，但速度更慢了，总结其中的trick如下。

Mosaic 图像增强

该操作就是将随机的4副训练图像拼成一张图进行训练，优点如下：

• 增加数据多样性
• 增加目标个数
• BN能一次性统计多张图片的参数

SPP模块

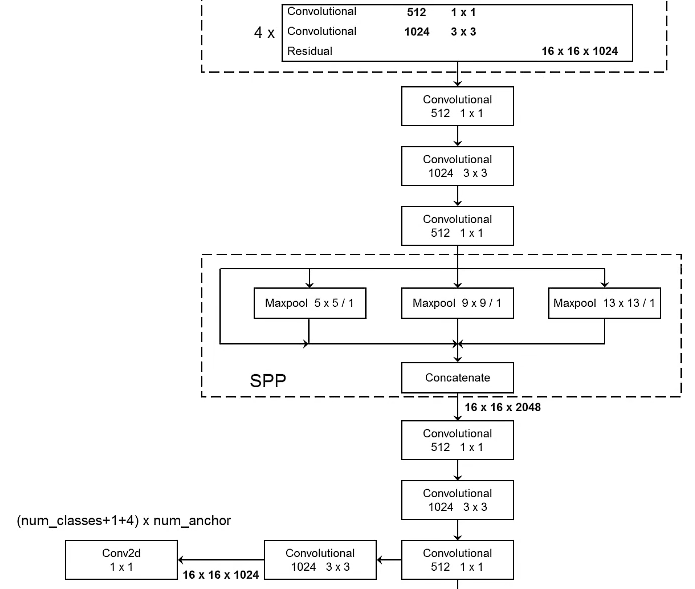

下图是YOLO v3 SPP模块的网络结构，相比v3原版，修改了最大感受野特征图后面的Convolutional Set模块，加入了spp模块，spp模块key实现局部特征和全局特征（所以spp结构的最大的池化核要尽可能的接近等于需要池化的featherMap的大小）的featherMap级别的融合，丰富最终特征图的表达能力。

这个SPP与SPPNet中的模块是有区别的，SPPNet中做不同尺度的maxpool后其输出尺度是不一样的，需要flatten为一维向量拼起来，而这里的spp是做了步距为1且有padding的maxpool，其输出尺度是一样的，直接concatenate。

CIoU loss

相比之前yolo系列使用L2损失来进行BBox回归，CIoU损失是更好的选择，我在另一篇笔记中有详细记录目标检测的各种BBox回归损失函数。
