一文了解各平台RGB565和RGB888区别

用过AM335x平台的小伙伴应该知道，飞凌嵌入式OK335xS开发平台的LCD接口是RGB888模式的，而飞凌的OK335xD开发平台的LCD接口是RGB565模式的。如果把xS的镜像烧写到xD平台上，那么LCD会显示颜色异常。

这是为什么呢？

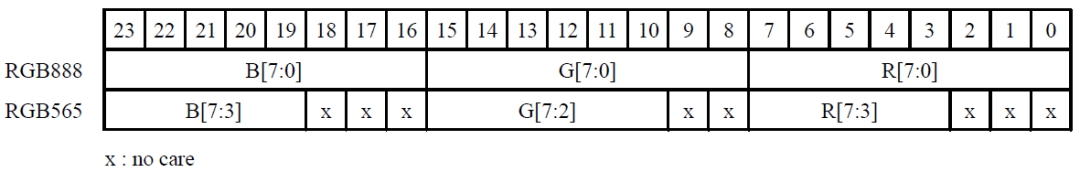

难道RGB565和RGB888的对应关系不是下图这样的吗？

为此，我特意查看了AM335x的datasheet，找到如下说明：

从图中可看出，虽然RGB565和RGB888模式的高位对应的都是LCD[15:0]，但是R[7:3]和B[7:3]对应的LCD数据位是相反的，xD和xS开发平台使用的模式不同，底板上这两组信号线正好做了交换，因此，会导致xS的镜像放到xD平台上，显示颜色异常。

那么其他平台RGB565和RGB888模式的对应关系又是怎样的呢？

请继续往下看。

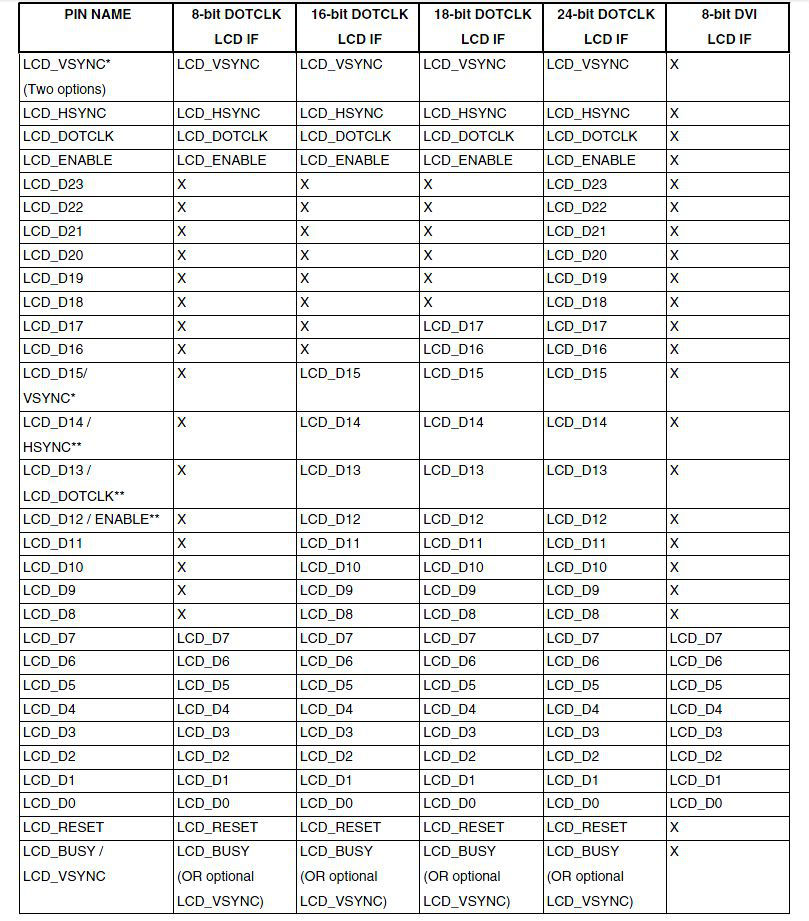

首先来看i.MX6UL平台，从CPU的datasheet中可以找到：

从图中可看出，RGB565模式使用的是LCD_D[15:0]，RGB888模式使用的是LCD_D[23:0]。飞凌OKMX6UL-C底板采用的是RGB888的模式，如果想减少走线数量，改用RGB565模式，千万要弄清楚LCD数据位与RGB的对应关系，否则会花屏。

接下来我们看看i.MX6DL/i.MX6Q开发平台，从CPU的datasheet中可以找到：
