Placement constraint types（Guide/Fence/Region）

后端PnR工具允许我们将一些特定的standard cells集合或者moudle放到特定区域中。

在cadence的innovus工具中，对module提供了以下的放置选项：

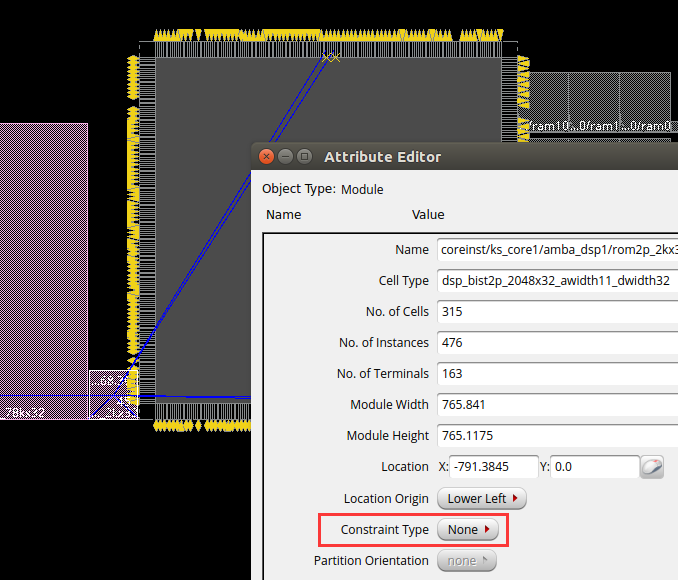

None

module放置在core design area外面时的默认选项，表示此时module cell的place是不受到任何约束的。

Guide（soft constraint）

• 给module指定一片区域，这片区域位于core design area；

• 允许module中的cell出这片区域；允许其它module的cell进入这片区域。

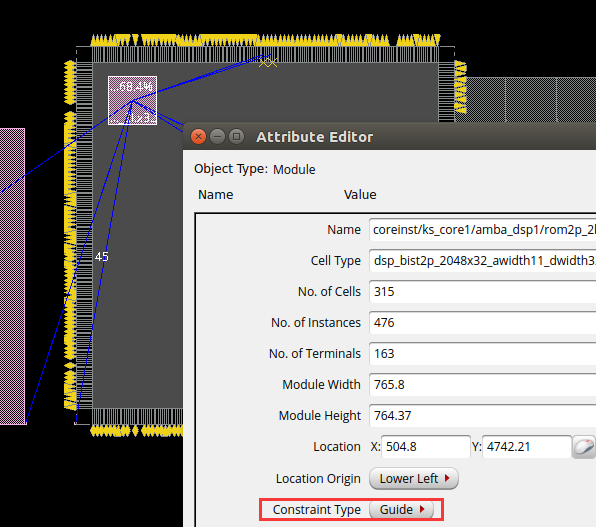

可以看到，当我们将module从core design area外部移动到内部时，它的constraint type类型自动变为Guide。

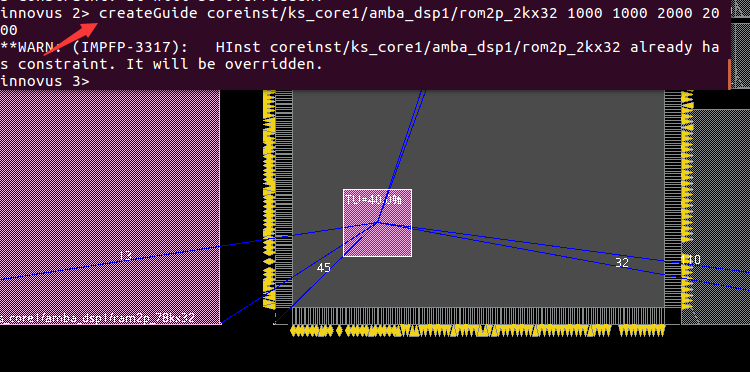

命令方式：

Fence（hard constraint）

• 给module指定一片区域，这片区域位于core design area；

• 不允许module中的cell出这片区域；不允许其它module的cell进入这片区域。

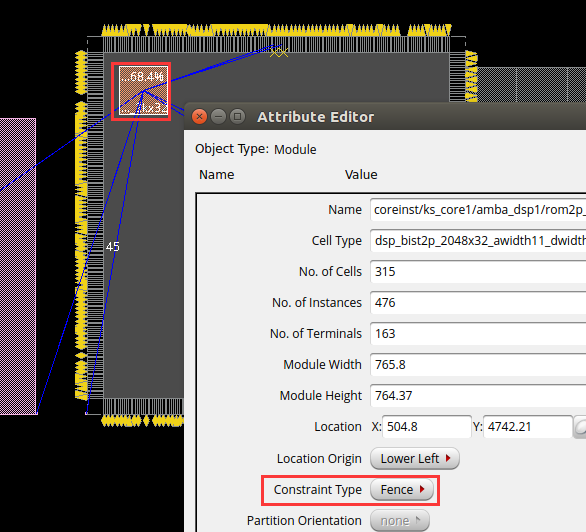

可以看到，当constraint type类型为Fence时，module的颜色为橘黄色。

命令方式：

Region（hard constraint）

• 给module指定一片区域，这片区域位于core design area；

• 不允许module中的cell出这片区域；允许其它module的cell进入这片区域；

• 当Region设置不合理时，有可能会导致拥塞问题。

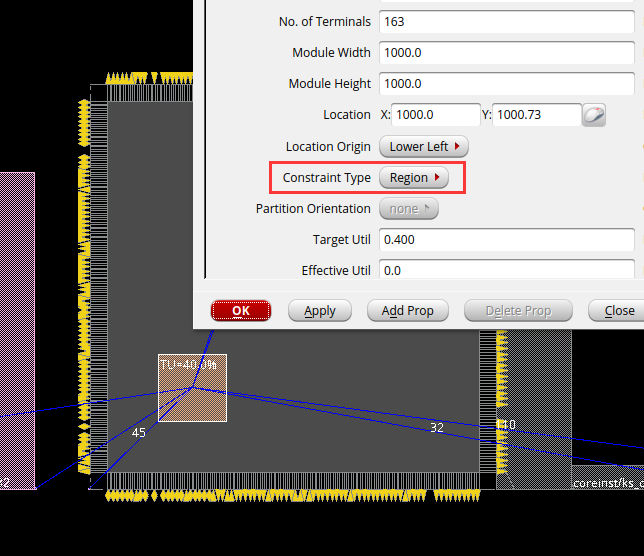

可以看到，当constraint type类型为Region时，module的颜色为**黄色。

命令方式：



Soft Guide

• 和Guide类似，只不过不用指定区域位置。

命令方式：





//-------------------------------------------------------------------------------------------------------------------------------------------------------//

// ps1：记录两个innovus的快捷键

// ctrl-D：Deselect，取消选中的单元；

// ctrl-R：Redraw，重新刷新floorplan显示。

//-------------------------------------------------------------------------------------------------------------------------------------------------------//
