裸机和RTOS的MSP、PSP堆栈指针切换机制

0 前言

Cortex‐M3/M4/M7内核拥有MSP(主堆栈指针)、PSP(进程堆栈指针)2个堆栈指针,在裸机和RTOS下这2个堆栈是如何切换保证系统稳定运行的呢?本文将从裸机和RTOS这2个方面展开介绍。

1 裸机和RTOS的堆栈切换机制

1.1 裸机下的堆栈切换机制

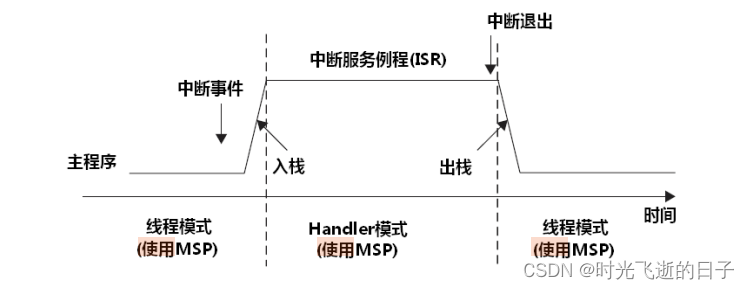

裸机下我们只会使用MSP,这也是MCU复位后默认的使用方式。即设置CONTROL[1]=0,只使用MSP。此时无论是否在执行异常服务函数,都只使用MSP。下面是一个异常来临时裸机的堆栈指针使用情况示意图:
在这里插入图片描述
有关CONTROL[1]寄存器的介绍如下:
在这里插入图片描述

1.2 RTOS下的堆栈切换机制

在RTOS中,除了异常服务中使用MSP,其余情况均使用PSP。这样做的好处可以避免因为PSP的操作错误导致MSP出现异常导致全盘崩溃,提高健壮性。

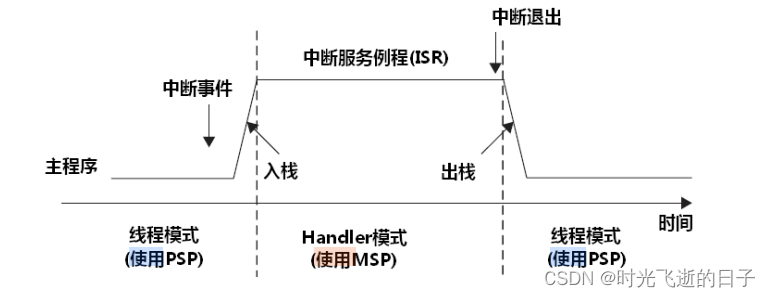

为了在线程模式下使用PSP,就必须将CONTROL[1]设置为1。这样线程模式下将会使用PSP,Handler模式继续使用MSP(Handler模式永远使用MSP)。下面是一个异常来临时RTOS的堆栈指针使用情况示意图:
在这里插入图片描述
注:当异常发生时,CPU会使用PSP自动压栈(压入异常发生时xPSR, PC, LR, R12,R3-R0寄存器值到线程栈)保护现场,进入异常Handler后才自动改为MSP,退出异常时再恢复为PSP,同时从线程栈上弹出数据恢复现场(弹出异常发生时保存在线程栈的xPSR, PC, LR, R12,R3-R0寄存器值到CPU对应寄存器)。

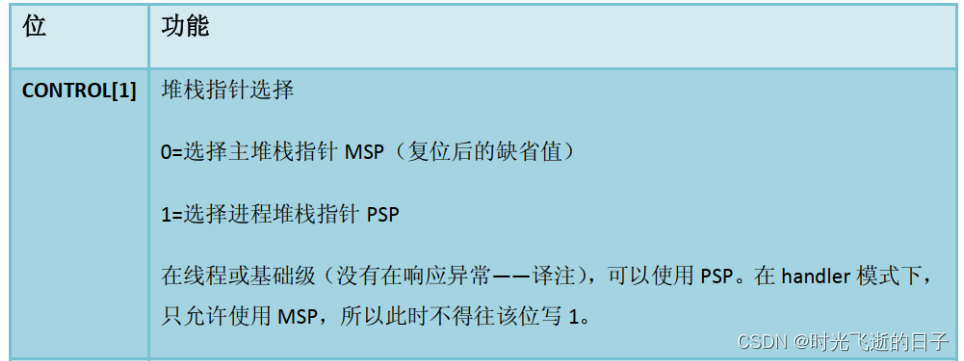

有关CONTROL[1]寄存器的介绍如下:
在这里插入图片描述

<think>嗯,用户问的是STM32启动流程中设置堆栈的作用。首先,我需要回忆一下STM32的启动过程。记得启动代码通常是用汇编写的,比如在startup_stm32fxxx.s这样的文件里。启动流程的第一步应该是设置堆栈指针,对吧? 那堆栈是什么?堆栈是内存中的一个区域,用于存储局部变量、函数调用时的返回地址以及保存寄存器的值。每个任务或线程通常有自己的堆栈空间。在STM32这样的嵌入式系统中,堆栈对于程序的正常运行至关重要,特别是在中断处理的时候,需要保存现场。 那为什么在启动代码的最开始就要设置堆栈呢?因为当MCU上电后,硬件会自动从指定地址(比如Flash的起始位置)读取初始堆栈指针的值,并将其加载到SP寄存器中。这个初始值通常是在链接脚本中定义的,由堆栈的起始地址决定。启动代码中的第一条指令可能就是设置堆栈指针,这样后续的代码才能正确执行函数调用、局部变量分配等操作。 然后,可能还需要考虑不同的堆栈类型。比如,主堆栈指针MSP进程堆栈指针PSP),不过在大多数情况下,启动代码可能只设置MSP,因为默认情况下使用的是MSP。如果是使用RTOS的话,可能会涉及到PSP,但用户的问题可能更基础,所以先聚焦在MSP的设置上。 另外,堆栈的大小设置也很重要。如果堆栈设置得太小,可能会导致栈溢出,引发不可预知的错误,比如数据覆盖或者程序崩溃。所以在链接脚本里会分配一定的空间给堆栈,启动代码负责将这个地址赋给SP寄存器。 还有,设置堆栈之后,启动流程会继续初始化.data段(已初始化的全局变量).bss段(未初始化的全局变量),然后调用库的初始化函数,最后跳转到main函数。如果在这些步骤中没有正确设置堆栈,比如函数调用的时候没有栈空间,程序就无法正常运行,甚至无法进入main函数。 用户可能对堆栈的概念不太清楚,需要解释清楚堆栈的作用以及为什么在启动流程中首先要设置它。可能还需要提到,堆栈指针的设置是硬件要求的,上电后需要立即配置,以便后续的C代码能够正确执行。 有没有可能用户的问题背后还有其他需求?比如他们在遇到启动时的问题,比如栈溢出,或者启动失败?但根据当前的问题,应该专注于解释设置堆栈的目的,而不需要展开其他问题。 总结一下,设置堆栈的作用是:为系统提供存储临时数据、函数调用中断处理所需的内存空间,确保程序能够正确执行。启动代码最开始设置堆栈指针,使得后续的C代码中断服务程序能够正常运行。</think>在STM32的启动流程中,**设置堆栈**是系统初始化的第一步,其核心目的是为程序运行提供必要的内存空间,确保函数调用、局部变量存储、中断处理等操作能正常执行。以下是详细解释: --- ### **1. 堆栈的作用** - **函数调用与返回**: 每次调用函数时,返回地址、函数参数局部变量会被压入堆栈;函数结束时,再从堆栈中恢复上下文并返回到调用位置。 - **中断处理**: 发生中断时,CPU自动将关键寄存器(如程序计数器、状态寄存器)压入堆栈,中断结束后再恢复,确保程序正确继续执行。 - **临时数据存储**: 局部变量计算中间值需要堆栈空间暂存。 --- ### **2. STM32启动流程中的堆栈设置** STM32启动代码(通常是`.s`汇编文件)的第一条指令通常是初始化**主堆栈指针MSP)**,过程如下: 1. **硬件自动加载初始值**: 上电后,CPU从Flash的起始地址(`0x08000000`)读取前4字节,作为初始堆栈指针值(由链接脚本定义),并存入MSP寄存器。 2. **显式设置堆栈指针**: 启动代码中会显式配置堆栈指针,例如: ```assembly ldr r0, =_estack ; 从链接脚本获取堆栈顶端地址 mov sp, r0 ; 设置堆栈指针 ``` 3. **堆栈空间分配**: 在链接脚本(`.ld`文件)中会定义堆栈大小(如`_stack_size = 0x400;`),通常位于RAM的起始或末尾区域。 --- ### **3. 为何必须在启动时设置堆栈?** - **C语言环境依赖堆栈**: 后续的C代码(如初始化全局变量、调用`main()`)需要堆栈支持函数调用变量存储,未正确设置会导致程序崩溃。 - **中断的即时响应**: 如果启动过程中发生中断(如系统异常),堆栈必须已就绪才能保存上下文。 --- ### **4. 堆栈的类型(MSP vs. PSP)** - **主堆栈指针MSP)**: 默认用于内核中断处理,启动代码中设置的通常是MSP。 - **进程堆栈指针PSP)**: 部分RTOS会用它区分内核与任务堆栈,但在裸机程序中一般无需配置。 --- ### **5. 堆栈溢出风险** - **症状**: 堆栈溢出可能导致数据覆盖、程序跑飞或HardFault异常。 - **调试方法**: 通过调试器监控`SP`寄存器值,或使用编译器的栈使用分析工具(如GCC的`-fstack-usage`)。 --- ### **总结** 设置堆栈是STM32启动流程的基石,目的是为程序运行中断处理提供可靠的内存空间。堆栈指针的初始化确保了后续C代码的正确执行,是系统稳定性的第一道保障。如果堆栈配置不当,整个系统将无法正常运行。
