存储技术全解析:从芯片到系统 DRAM、SRAM、HBM、ROM、NOR Flash、NAND Flash、eMMC、UFS

存储技术全解析:从芯片到系统

引言

在计算机和嵌入式系统中,各种存储技术扮演着不同的角色,它们的性能特点和应用场景各不相同。很多人对DRAM、SRAM、HBM、ROM、NOR Flash、NAND Flash、eMMC、UFS 等术语感到困惑,不清楚它们之间的区别和关系,以及哪些是片上存储,哪些是片外存储。本文将系统地解析这些存储技术,并以树莓派和x86个人电脑为例,说明它们在实际系统中的应用。

存储技术分类框架

存储技术可以按照数据保存的持久性分为两大类:

存储技术
│
├─ 易失性存储 (断电数据丢失)
│   ├─ SRAM (静态随机存取存储器)
│   └─ DRAM 家族 (动态随机存取存储器)
│       ├─ 传统DRAM
│       ├─ SDRAM (同步动态随机存取存储器)
│       ├─ DDR SDRAM (双倍数据率SDRAM)
│       │   ├─ DDR1/2/3/4/5
│       │   └─ LPDDR (低功耗DDR)
│       └─ HBM (高带宽内存)
│
└─ 非易失性存储 (断电数据保留)
    ├─ ROM 家族 (只读存储器)
    │   ├─ 掩膜ROM
    │   ├─ PROM (可编程ROM)
    │   ├─ EPROM (可擦除可编程ROM)
    │   └─ EEPROM (电可擦除可编程ROM)
    │
    ├─ Flash 家族
    │   ├─ NOR Flash
    │   └─ NAND Flash
    │
    └─ 新型非易失存储
        ├─ eMMC (嵌入式多媒体卡)
        ├─ SSD (固态硬盘)
        └─ UFS (通用闪存存储)

Flash存储技术详解

Flash存储是一种非易失性存储器,即使断电后也能保留数据。主要分为NOR Flash和NAND Flash两种类型。

NOR Flash与NAND Flash对比

特性NOR FlashNAND Flash
存储单元结构每个单元直接连接到位线和字线单元排列成串联结构
随机访问能力支持(可按字节访问)不支持(按页访问)
读取速度快(50-100ns)中等(25-50μs)
写入速度慢(5-10μs/字节)快(200-300μs/页)
擦除速度很慢(0.5-2s/块)快(1.5-3ms/块)
擦除单位较大块(64KB-128KB)较小块(4KB-16KB)
存储密度
成本/比特
耐久性(擦写次数)10万-100万次1千-10万次
错误率高(需要ECC错误纠正)
坏块管理通常不需要必需
XIP支持支持(可直接执行代码)不支持
典型容量范围几MB-几百MB几GB-几TB
典型应用BIOS/UEFI固件
微控制器程序存储
启动代码
SSD存储介质
SD卡/U盘
大容量数据存储

NOR Flash详解

工作原理
NOR Flash的存储单元直接连接到位线和字线,允许随机访问任何存储单元,类似于RAM的访问方式。

主要特点

  • 支持随机读取,可以按字节访问
  • 读取速度快,适合存储需要直接执行的代码
  • 支持XIP(Execute In Place),程序可以直接从Flash中执行
  • 写入和擦除速度较慢
  • 容量相对较小,成本较高

应用场景

  • 存储启动代码和固件
  • 微控制器内部程序存储
  • BIOS/UEFI芯片
  • 需要随机访问的小容量存储

NAND Flash详解

工作原理
NAND Flash的存储单元排列成串联结构,需要按页读取数据,不支持随机访问单个字节。
SLC MLC TLC QLC

主要特点

  • 高存储密度,适合大容量存储
  • 按页(2KB-16KB)读写,不支持随机字节访问
  • 写入和擦除速度快
  • 需要错误检测与纠正(ECC)和坏块管理
  • 成本较低

应用场景

  • 大容量数据存储
  • SSD(固态硬盘)
  • USB闪存驱动器
  • SD卡和TF卡
  • 智能手机和平板电脑存储

RAM技术详解

RAM(随机存取存储器)是一种易失性存储器,断电后数据会丢失。主要分为SRAM和DRAM两大类。

SRAM(静态随机存取存储器)

工作原理
使用双稳态电路(通常6个晶体管)存储每个位,只要有电源供应,数据就能保持不变。

主要特点

  • 速度极快(2-10纳秒访问时间)
  • 不需要刷新操作维持数据
  • 密度低,功耗高,成本高
  • 集成度低,占用芯片面积大

应用场景

  • CPU缓存(L1/L2/L3 Cache)
  • 微控制器内部的工作内存
  • 高速缓冲区

是否片上:通常集成在CPU/微控制器内部(片上),作为缓存或工作内存

DRAM(动态随机存取存储器)

工作原理
使用一个晶体管和一个电容存储每个位,需要定期刷新以防止数据丢失。

主要特点

  • 密度高,成本低,功耗中等
  • 需要定期刷新(通常每几毫秒)
  • 访问时间较长(50-100纳秒)
  • 集成度高,适合大容量存储

DRAM的主要类型

  1. 传统DRAM:早期的DRAM技术,现已很少使用。

  2. SDRAM(同步动态随机存取存储器)

    • 与系统时钟同步工作
    • 支持突发传输模式,提高吞吐量
    • 访问时间10-20纳秒

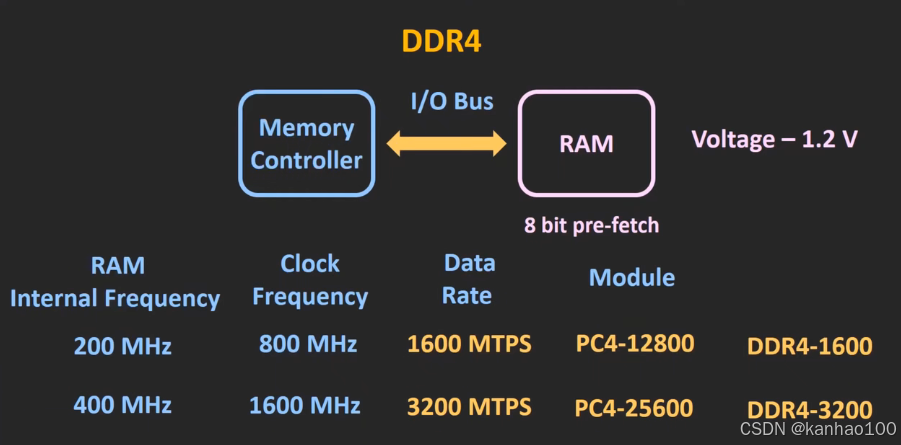

  3. DDR SDRAM(双倍数据率SDRAM)

    • 在时钟信号的上升沿和下降沿都传输数据
    • 有多代产品:DDR、DDR2、DDR3、DDR4、DDR5
    • 每代性能提升约一倍
      在这里插入图片描述
  4. LPDDR(低功耗DDR)

    • DDR的低功耗版本,专为移动设备设计,笔记本电脑常见
    • 牺牲部分性能换取更低功耗
    • 有多代产品:LPDDR2、LPDDR3、LPDDR4、LPDDR5

应用场景

  • 系统主内存
  • 图形卡内存
  • 大容量临时存储

是否片上:通常是独立芯片(片外),通过内存总线连接到CPU,以DIMM或SO-DIMM形式安装

HBM(高带宽内存)

HBM是一种革命性的DRAM技术,通过3D堆叠和宽总线接口实现超高带宽,主要用于高性能计算和图形处理应用。

工作原理
HBM将多个DRAM芯片垂直堆叠,并通过硅穿孔(TSV, Through-Silicon Via)技术互连,形成一个紧凑的"内存立方体",然后通过宽接口(通常1024位)与处理器通信。

架构特点

  1. 3D堆叠结构

    • 多个DRAM芯片(通常4-8层)垂直堆叠
    • 使用TSV(硅穿孔)技术进行层间互连
    • 每个堆栈形成一个"内存立方体"(memory cube)
  2. 2.5D封装技术

    • HBM与处理器芯片并排放置在硅中介层(silicon interposer)上
    • 中介层提供高密度互连,替代传统PCB布线
    • 大幅缩短信号路径,降低延迟和功耗
  3. 超宽接口

    • 每个HBM堆栈提供1024位宽接口
    • 相比DDR4的64位宽,带宽提升16倍
    • 工作频率相对较低(2-3.6Gbps),降低功耗

HBM各代技术规格对比

特性HBM1HBM2HBM2EHBM3HBM3E
发布年份20152016201920212023
每引脚带宽1Gbps2Gbps3.6Gbps6.4Gbps9.2Gbps
堆栈层数4层4-8层8-12层8-12层12-16层
每堆栈容量1-4GB2-8GB8-24GB16-32GB24-48GB
每堆栈带宽128GB/s256GB/s460GB/s819GB/s1.2TB/s
多堆栈总带宽512GB/s1TB/s1.84TB/s3.27TB/s4.8TB/s

HBM的优势

  • 超高带宽,远超传统DDR内存
  • 相比GDDR6,相同带宽下功耗低50%以上
  • 紧凑尺寸,节省PCB空间
  • 更低的工作频率,降低电磁干扰

HBM的局限性

  • 成本高,制造复杂
  • 需要特殊的2.5D封装技术
  • 容量扩展性有限
  • 供应链相对受限

应用场景

  • 高端GPU(如NVIDIA H100、AMD Instinct MI300)
  • AI加速器(如Google TPU)
  • 高性能计算(HPC)系统
  • 网络交换设备
  • 高端FPGA

是否片上:通常与处理器同封装但分离芯片,采用2.5D封装技术(硅中介层)

ROM和嵌入式存储技术详解

ROM(只读存储器)

ROM是一种非易失性存储器,主要用于存储固定的程序和数据。

主要类型

  1. 掩膜ROM

    • 内容在制造时固化,不可修改
    • 成本最低,适合大批量生产
  2. PROM(可编程ROM)

    • 可使用编程器写入一次数据,之后不可修改
    • 适合小批量生产
  3. EPROM(可擦除可编程ROM)

    • 可通过紫外线擦除数据,然后重新编程
    • 需要特殊的编程设备
  4. EEPROM(电可擦除可编程ROM)

    • 可电擦除可编程ROM,可按字节修改
    • 擦写次数有限(通常10万次左右)
    • 适合存储需要偶尔修改的配置数据

应用场景

  • 存储引导程序(BIOS/UEFI)
  • 微控制器程序存储
  • 存储固定配置数据

是否片上:可能是片上也可能是片外,取决于系统设计

eMMC(嵌入式多媒体卡)

eMMC是一种集成了NAND Flash和控制器的嵌入式存储解决方案,提供标准接口,简化系统设计。

主要特点

  • 将NAND Flash和控制器集成在一个封装中
  • 控制器处理坏块管理、磨损均衡、错误纠正等
  • 提供标准接口,简化系统设计
  • 容量通常从4GB到256GB不等
  • 性能介于原始NAND Flash和SSD之间

应用场景

  • 智能手机和平板电脑的主存储
  • 低端笔记本电脑
  • 嵌入式系统和单板计算机(如某些树莓派型号)

是否片上:片外,通常直接焊接在主板上

UFS(通用闪存存储)

UFS是一种高性能嵌入式存储标准,旨在替代eMMC,为移动设备提供更高性能和更低功耗。

工作原理
UFS基于SCSI架构,采用全双工通信和MIPI M-PHY物理层接口,支持命令队列和并发操作。

架构特点

  1. SCSI命令集

    • 采用成熟的SCSI命令协议
    • 支持复杂的命令队列和优先级管理
    • 兼容现有软件生态系统
  2. 全双工通信

    • 两条独立的单向数据通道
    • 同时支持读写操作
    • 显著提高并发性能
  3. MIPI UniPro协议栈

    • 采用分层协议架构
    • 提供可靠的数据传输和错误恢复
    • 支持服务质量(QoS)管理
  4. MIPI M-PHY物理层

    • 高速、低功耗的串行接口
    • 支持多种速率档位
    • 先进的电源管理功能

UFS各代技术规格对比

特性UFS 2.1UFS 3.0UFS 3.1UFS 4.0
发布年份2015201820202022
每通道速率600MB/s1450MB/s1450MB/s2100MB/s
总理论带宽1.2GB/s2.9GB/s2.9GB/s4.2GB/s
通道数2(全双工)2(全双工)2(全双工)2(全双工)
特殊功能基本功能深度休眠WriteBooster
性能调节
原子写入
更低功耗
更高可靠性
相对功耗基准-30%-30%-46%

UFS相比eMMC的优势

特性UFS 3.1eMMC 5.1
最大带宽2.9 GB/s400 MB/s
通信方式全双工半双工
命令处理多命令队列单命令处理
接口类型差分串行并行
功耗效率

应用场景

  • 高端智能手机
  • 平板电脑
  • 增强现实/虚拟现实设备
  • 汽车信息娱乐系统
  • 高性能嵌入式系统

片上与片外存储

片上存储(On-chip)

片上存储是指集成在处理器芯片内部的存储器,如:

  • SRAM:用于CPU缓存(L1/L2/L3)
  • 小容量ROM:用于存储启动代码
  • 微控制器内部Flash:用于存储程序代码

特点

  • 访问速度极快(直接通过片内总线)
  • 容量有限(受芯片面积限制)
  • 成本高(增加芯片复杂度)
  • 功耗低(无需外部接口)

片外存储(Off-chip)

片外存储是指与处理器芯片分离的独立存储设备,如:

  • DRAM:系统主内存
  • SSD/HDD:大容量存储
  • 外部Flash:扩展存储
  • HBM:虽然与处理器封装在一起,但仍是独立芯片

特点

  • 访问速度较慢(需要通过外部总线)
  • 容量大(不受处理器芯片面积限制)
  • 成本相对较低
  • 功耗较高(需要外部接口)

实际系统中的存储架构

树莓派存储架构

以树莓派4B为例:

片上(SoC内部)存储
  1. L1缓存

    • 类型:SRAM
    • 容量:32KB指令缓存 + 32KB数据缓存(每个核心)
    • 用途:最快速的CPU数据访问
  2. L2缓存

    • 类型:SRAM
    • 容量:1MB(共享)
    • 用途:二级CPU缓存
  3. ROM

    • 类型:掩膜ROM
    • 容量:几KB
    • 用途:存储初始引导代码
片外存储
  1. 主内存

    • 类型:LPDDR4 SDRAM
    • 容量:1GB/2GB/4GB/8GB(取决于型号)
    • 用途:操作系统和应用程序的运行内存
  2. 启动/系统存储

    • 类型:microSD卡(基于NAND Flash)
    • 容量:通常8GB-128GB(用户选择)
    • 用途:存储操作系统、应用程序和用户数据
  3. 可选扩展存储

    • 类型:USB外接硬盘/SSD
    • 容量:取决于外接设备
    • 用途:额外数据存储
树莓派启动流程
  1. SoC上电后,执行片上ROM中的代码
  2. ROM代码初始化基本硬件并从SD卡加载第一阶段引导加载程序
  3. 引导加载程序初始化SDRAM并加载操作系统内核
  4. 操作系统加载到SDRAM并开始执行
  5. 操作系统从SD卡加载其他组件和应用程序

x86个人电脑存储架构

现代x86个人电脑拥有更复杂的存储层次结构:

片上(CPU内部)存储
  1. L1缓存

    • 类型:SRAM
    • 容量:通常32KB-64KB指令缓存 + 32KB-64KB数据缓存(每个核心)
    • 用途:最快速的CPU数据访问
  2. L2缓存

    • 类型:SRAM
    • 容量:通常256KB-1MB(每个核心)
    • 用途:二级CPU缓存
  3. L3缓存

    • 类型:SRAM
    • 容量:通常4MB-64MB(所有核心共享)
    • 用途:三级CPU缓存
片外存储
  1. 主内存

    • 类型:DDR4 SDRAM(现代系统)
    • 容量:通常8GB-64GB
    • 用途:操作系统和应用程序的运行内存
    • 接口:DIMM插槽
  2. BIOS/UEFI存储

    • 类型:NOR Flash
    • 容量:通常8MB-32MB
    • 用途:存储系统固件(BIOS/UEFI)
    • 位置:主板上
  3. 主存储

    • 类型:SSD(基于NAND Flash)或HDD(机械硬盘)
    • 容量:SSD通常256GB-2TB,HDD通常1TB-8TB
    • 用途:存储操作系统、应用程序和用户数据
    • 接口:SATA、PCIe或M.2
x86 PC启动流程
  1. 系统上电后,CPU执行位于固定地址的指令,访问BIOS/UEFI(NOR Flash)
  2. BIOS/UEFI初始化基本硬件并识别启动设备
  3. 从启动设备(通常是SSD)加载操作系统引导加载程序
  4. 引导加载程序加载操作系统内核到主内存(DRAM)
  5. 操作系统接管控制权,初始化其他组件
  6. 应用程序从SSD加载到DRAM并执行

存储技术对比表

存储类型易失性典型访问时间密度成本功耗主要应用通常位置
SRAM易失2-10ns非常低非常高中-高CPU缓存片上
DRAM易失50-100ns主内存片外
SDRAM易失10-20ns主内存片外
DDR SDRAM易失5-15ns中-高中-高现代主内存片外
ROM非易失50-150ns非常低固件存储片上/片外
EEPROM非易失200-300ns中-高配置数据片上/片外
NOR Flash非易失读:50-100ns
写:5-10μs
擦:0.5-2s
低-中中-高代码存储片上/片外
NAND Flash非易失读:25-50μs
写:200-300μs
擦:1.5-3ms
大容量存储片外

常见问题解答

问:为什么有些存储是片上而有些是片外?

答:这主要取决于性能需求、成本和物理限制:

  • 片上存储提供最快的访问速度,但容量受限且成本高
  • 片外存储可提供更大容量,成本更低,但访问速度较慢
  • 高性能部件需要最快速的访问(如CPU缓存),必须集成在芯片内
  • 大容量存储由于物理尺寸限制无法集成在处理器芯片上

问:为什么需要这么多不同类型的存储?

答:计算机系统使用多层次存储架构来平衡性能、容量和成本:

  • 越靠近CPU的存储越快但容量小且昂贵(如SRAM缓存)
  • 越远离CPU的存储越慢但容量大且便宜(如硬盘/SSD)
  • 不同应用场景需要不同的性能和容量特性
  • 通过组合使用这些技术,系统可以在性能和成本之间取得最佳平衡

问:Flash存储器会"磨损"是什么意思?

答:Flash存储单元有有限的擦写寿命:

  • 每个存储单元在被擦除后会轻微退化
  • 达到擦写次数上限后(NAND约1千-10万次,NOR约10万-100万次),单元可能无法可靠存储数据
  • 这就是所谓的"磨损"
  • 现代Flash存储设备使用"磨损均衡"技术,确保所有存储单元均匀使用,延长整体寿命

问:HBM和普通DRAM有什么根本区别?

答:HBM和普通DRAM使用相同的基础存储单元技术,但在架构和接口上有根本区别:

  • HBM采用3D堆叠结构,通过TSV实现层间互连
  • HBM使用超宽数据总线(1024位),而DDR SDRAM使用64位总线
  • HBM与处理器通过硅中介层紧密集成,缩短信号路径
  • HBM针对带宽优化,而非延迟,工作频率实际低于DDR SDRAM

总结

存储技术是一个复杂而多样化的领域,不同类型的存储技术各有优缺点和适用场景:

  • NOR Flash:适合存储需要直接执行的代码,如BIOS和微控制器程序
  • NAND Flash:适合大容量数据存储,是SSD、SD卡和U盘的基础
  • SRAM:速度极快但容量小,主要用于CPU缓存
  • DRAM:容量大但需要刷新,是系统主内存的主要选择
  • ROM:用于存储固定的程序和数据,如启动代码
  • eMMC:集成了NAND Flash和控制器,适合嵌入式系统的主存储
  • SSD:集成了NAND Flash和控制器,是现代计算机的主存储设备,提供高性能和大容量
  • UFS:提供高性能和低延迟,是eMMC的升级版
  • HBM:用于高性能计算和图形处理,提供极高带宽
