MCS-51（51单片机）常用指令功能表（汇编）

考研复试单片机汇编用  我是借鉴别人的表格，然后按自己的理解补充的



立即寻址型传送指令	MOV   A,#data	MOV A,#55; A = 55
	MOV   Rn,#data	MOV R7, #46; R7 = 46  n=0~7
	MOV   @Ri,#data	MOV @R0, #78; 如果R0=15H，那么就把78放在15H地址的内容上，n=0,1
	MOV   direct,#data	MOV 75H,#78; 将78放到75H地址的内容上
直接寻址型传送指令	MOV   A,direct	MOV A,55H ;把55H单元地址里面的值放到A中
	MOV   direct,A	MOV 55H,A ;把A里面的值放到55H地址所在的内容上
	MOV   Rn,direct	MOV R0,12H; 把12H地址里面的内容，赋值给R0
	MOV   @Rn,direct	MOV @R0,12H; 把12H地址里面的内容，放到R0所在地址内容上
	MOV   direct2,direct1	MOV 01H,02H; 把02H地址的内容，赋值给01H地址的内容上
寄存器寻址型传送指令	MOV   A,Rn	A = Rn
	MOV   Rn,A	Rn = A
	MOV   direct,Rn	MOV 55H,R5; 55H地址里的内容=R5
寄存器间址型传送指令	MOV   A,@Ri	MOV A,@R0; R0地址的内容值 赋值 给A
	MOV   @Ri,A	A的值 赋值给 Ri现在地址的内容值 上
	MOV   direct,@Ri	MOV 34H,@R0;将 现在R0的地址的内容 赋值 给 34H地址的内容上
16位数传送指令	MOV   DPTR,#data16	MOV DPTR,#1123;DPRT = 1123 唯一一条16位数传送指令
外部ROM字节传送指令	MOVC   A,@A+DPTR	A=(A+DPTR)  查表数据送入A(DPTR)           外部ROM
	MOVC   A,@A+PC	PC=PC+1,A=(A+PC)  查表数据送入A（PC） 外部ROM
外部RAM字节传送指令	MOVX   A,@Ri	外部RAM 的Ri地址上的内容 送到A中 i=0,1
	MOVX   @Ri,A	A内容 赋值到 外部RAM 的Ri地址的内容上，i=0,1
	MOVX   A,@DPTR	将 外部RAM16位地址（DPTR）的内容 赋值给 A
	MOVX   @DPTR,A	将A的值 赋值给 外部16位RAM（DPTR）地址的内容上
堆栈操作指令	PUSH   direct	SP=SP+1,(SP)=(direct)  将地址入栈（保护现场）
	POP   direct	direct=(SP),SP=SP-1      将地址出栈（恢复现场）
数据交换指令	XCH   A,Rn	A 和 Rn 互换数据
	XCH   A,direct	A=(direct),(direct)=A ； 如果direct=30H,就是A 和 30H地址上的内容 互换
	XCH   A,@Ri	A=(Ri),(Ri)=A   ；    A 和 Ri地址上面的内容 互换
	XCHD   A,@Ri	A和(Ri)低4位相互交换
不带Cy加法指令	ADD   A,Rn	A = A+Rn ,n=0~7	减法是 SUB
	ADD   A,direct	A = A+ direct地址里面的内容	减法是 SUB
	ADD   A,@Ri	A = A + Ri地址里面的内容，i=0,1	减法是 SUB
	ADD   A,#data	A = A + data 这个数	减法是 SUB
带Cy加法指令	ADDC   A,Rn	A=A+Rn+Cy	Cy是执行指令之前的，而不是指令执行中生成的Cy
	ADDC   A,direct	A=A+direct地址上的内容 + Cy
	ADDC   A,@Ri	A = A+ Ri地址上的内容 +Cy
	ADDC   A,#data	A = A + data这个数 +Cy
加1指令	INC   A	A++	只有第一条指令对奇偶标志位P产生影响，其余3条不会对任何标志位产生影响
	INC   Rn	Rn++
	INC   direct	direct地址上的内容++
	INC   @Ri	Ri地址上的内容++
	INC    DPTR	DPTR=DPTR+1
带Cy减法指令	SUBB   A,Rn	A=A-Rn-Cy
	SUBB   A,direct	A=A-direct地址上的内容 - Cy
	SUBB   A,@Ri	A = A - Ri地址上的内容 - Cy
	SUBB   A,#data	A = A - data这个数 -Cy
减1指令	DEC   A	A--
	DEC   Rn	Rn --
	DEC   direct	direct地址上的内容--
	DEC   @Ri	Ri地址上的内容--
十进制调整指令	DA   A	AC=1/低四位>9,A=A+06H;Cy=1/高四位>9,A=A+60H
乘除指令	MUL   AB	A*B=BA,形成标志位（OV溢出） B是高8位，A是低8位
	DIV   AB	A/B=A……B,形成标志位（OV溢出） A是商,B是余数 例如5/2=2余1 A=2,B=1
逻辑与指令	ANL   A,Rn	A = A & Rn （注意是按位与&，不是逻辑与&&）
	ANL   A,direct	A = A & direct地址上的内容
	ANL   A,@Ri	A= A & Ri地址上的内容
	ANL   A,#data	A = A & data这个数
	ANL   direct,A	direct地址上的内容 = direct地址上的内容 & A
	ANL   direct,#data	direct地址上的内容 = direct地址上的内容 & data这个数
逻辑或指令	ORL   A,Rn	A = A | Rn  (按位或| ， 而不是逻辑或||)
	ORL   A,direct	A = A | direct地址上的内容
	ORL   A,@Ri	A = A | Ri地址上的内容
	ORL   A,#data	A = A | data这个数
	ORL   direct,A	direct地址上的内容 = direct地址上的内容 | A
	ORL   direct,#data	direct地址上的内容 = direct地址上的内容 | data这个数
逻辑异或指令	XRL   A,Rn	A = A ^ Rn(^在C指的是“异或”，在汇编可能是指的“与” )
	XRL   A,direct	A ^= direct地址上的内容
	XRL   A,@Ri	A ^=Ri地址上的内容
	XRL   A,#data	A ^= data这个数
	XRL   direct,A	direct地址内容 ^= A
	XRL   direct,#data	direct地址上内容 ^= data这个数
取反和清理指令	CPL    A	A = ~A 取反
	CLR    A	A=0 清零
移位指令	RL   A	A左移一位(不是<<)，高位移出到低位
	RR   A	右移，不是>>，低位移出到高位
	RLC   A	Cy在最高位，向左移一位
	RRC   A	Cy在最高位，向右移一位
	SWAP   A	高四位和低四位交换位置
控制转移指令	LJMP   addr16	PC=addr16（长跳转，能跳64K内的地址）
	AJMP   addr11	PC=PC+2,PC10~PC0=addr11(跳2K内的地址)
	SJMP   rel	PC=PC+2,PC=PC+rel 先PC＋２，再PC=PC+rel（跳256字节地址）
	JMP   @A+DPTR	PC=A+DPTR 通常跳到自己定义的数组去的
比较条件转移指令	CJNE   A,#data,rel	A=data,PC=PC+3;A!=data,PC=PC+3+rel;形成Cy标志位	A>=data,Cy=0;A<data,Cy=1
	CJNE   A,direct,rel	C比较，J 跳转，NE不相等
	CJNE   Rn,#data,rel	Rn 和  data这个数 比较，不相等就跳到rel上去，相等就顺序执行下一条
	CJNE   @Ri,#data,rel
减1转移指令	DJNZ   Rn,rel	Rn-1!=0,PC=PC+2+rel;Rn-1=0,PC=PC+2; （D减1，J跳转，NZ不等于0）
	DJNZ   direct,rel	（direct地址上的内容 - 1 ）不等于 0 就跳到 rel上去， 相等就顺序执行
短调用指令	ACALL   addr11	PC=PC+2,SP=SP+1,(SP)=PC7~PC0,SP=SP+1,SP=PC15~PC8,PC10~0=addr11
长调用指令	LCALL   addr16	PC=PC+3,SP=SP+1,(SP)=PC7~PC0,SP=SP+1,SP=PC15~PC8,PC=addr16	调用地址，如LCALL DELAY
返回指令	RET	PC15~PC8=(SP),SP=SP-1,PC7~PC0=(SP),SP=SP-1	程序返回
	RETI	PC15~PC8=(SP),SP=SP-1,PC7~PC0=(SP),SP=SP-1	中断返回，相当于执行完程序，返回中断前的地址
位传送指令	MOV   C,bit	C=(bit)	C应该是Cy
	MOV   bit,C	bit = C	bit位地址吧 20~2Fh单元
位清零和位置位指令	CLR   C	Cy =0
	CLR   bit	位地址bit = 0
	SETB   C	Cy = 1
	SETB   bit	bit = 1	位地址
位运算指令（布尔操作）	ANL   C,bit	与&
	ANL   C,/bit	/bit指的是bit先取反，再进行与&
	ORL   C,bit	或|
	ORL   C,/bit	/bit指的是bit先取反，再进行或|
	CPL    C	Cy = ~Cy
	CPL    bit	bit = ~bit
位跳转指令	JC   rel	Cy=1,PC=PC+2+rel;                      Cy=0,PC=PC+2	Cy=1就跳
	JNC   rel	Cy=0,PC=PC+2+rel;                      Cy=1,PC=PC+2	Cy=0就跳
	JB   bit,rel	(bit)=1,PC=PC+3+rel;                   (bit)=0,PC=PC+3	bit =1就跳
	JNB   bit,rel	(bit)=0,PC=PC+3+rel;                   (bit)=1,PC=PC+3	bit =0就跳
	JBC   bit,rel	(bit)=1,PC=PC+3+rel,bit=0;           (bit)=0,PC=PC+3	bit =1就跳,并将bit清0
	JZ rel	A=0,则知PC=PC+2+rel;                 PC=PC+2	A=0就跳
	JNZ rel	A != 0 就跳

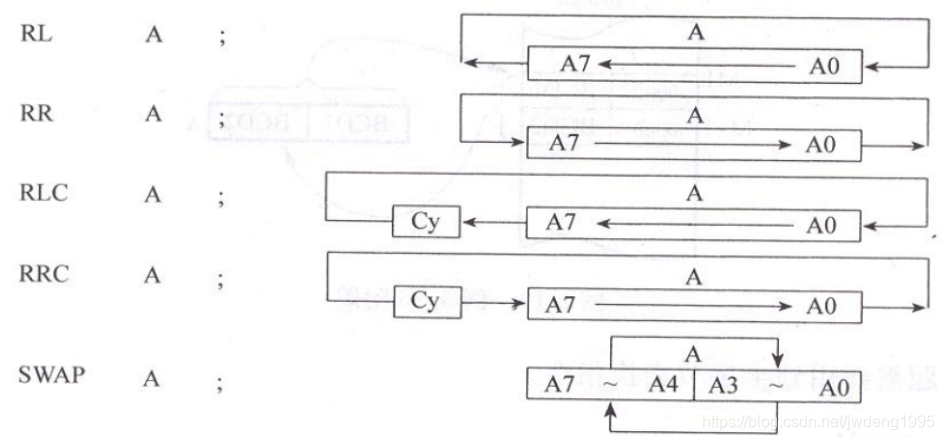

移位补充说明：
