介绍

在前面即使是机械臂部分，也是人给Arduino发送指令，执行要做的事。传感器则可以让Arduino读取数据并返回。

光敏电阻 LDR

light dependent resistor，亮度增加，阻值减小。
在这里插入图片描述

void setup() {
  // put your setup code here, to run once:

  Serial.begin(9600);
}

void loop() {
  // put your main code here, to run repeatedly:
  int analogInputVal = analogRead(A0);
  Serial.println(analogInputVal);
}

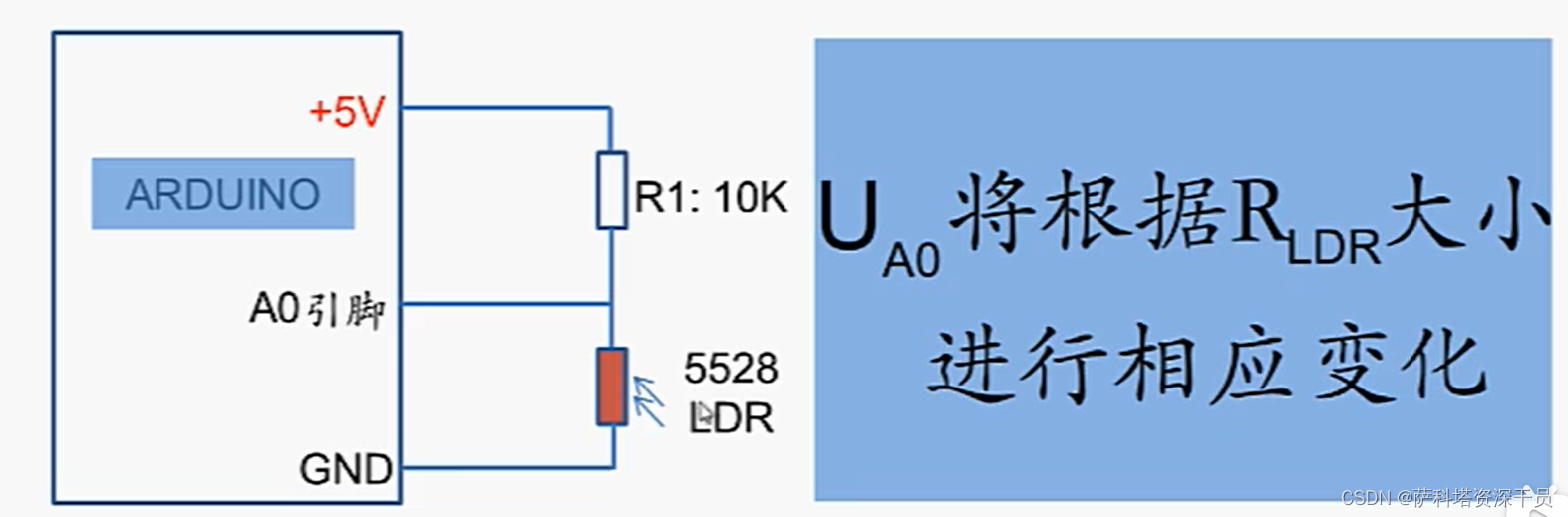

根据此电路测试光敏电阻，光照时电阻减小，A0输出减少；暗处电阻增大，A0输入增加。

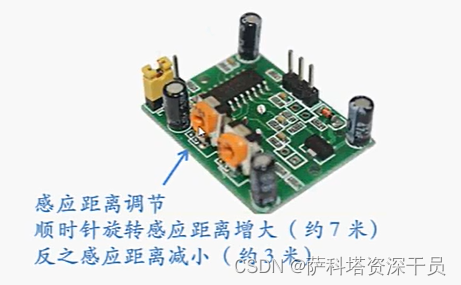

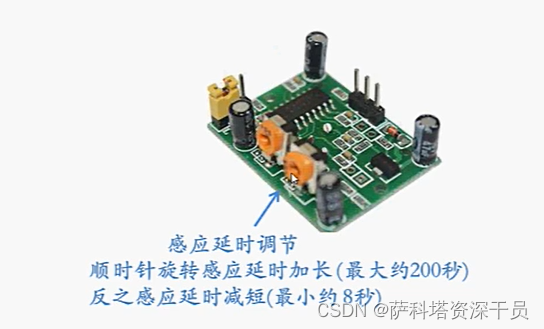

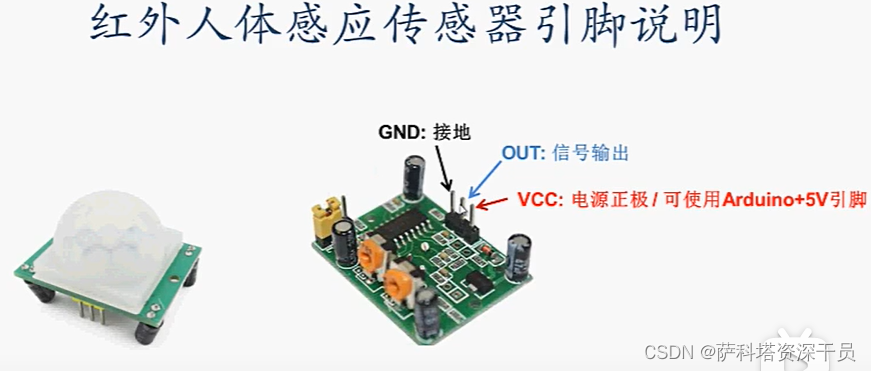

红外人体感应传感器

在这里插入图片描述

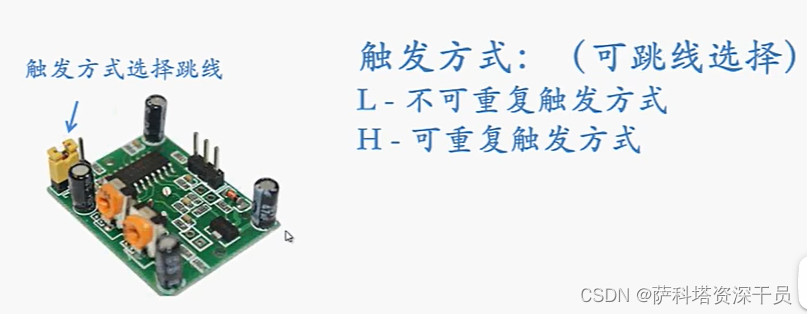

L：高电平期间不再检查。高电平之后等熄灭再重新开始检查。

H：高电平期间也持续检查红外状态有无变化。范围内有人就会一直高电平。

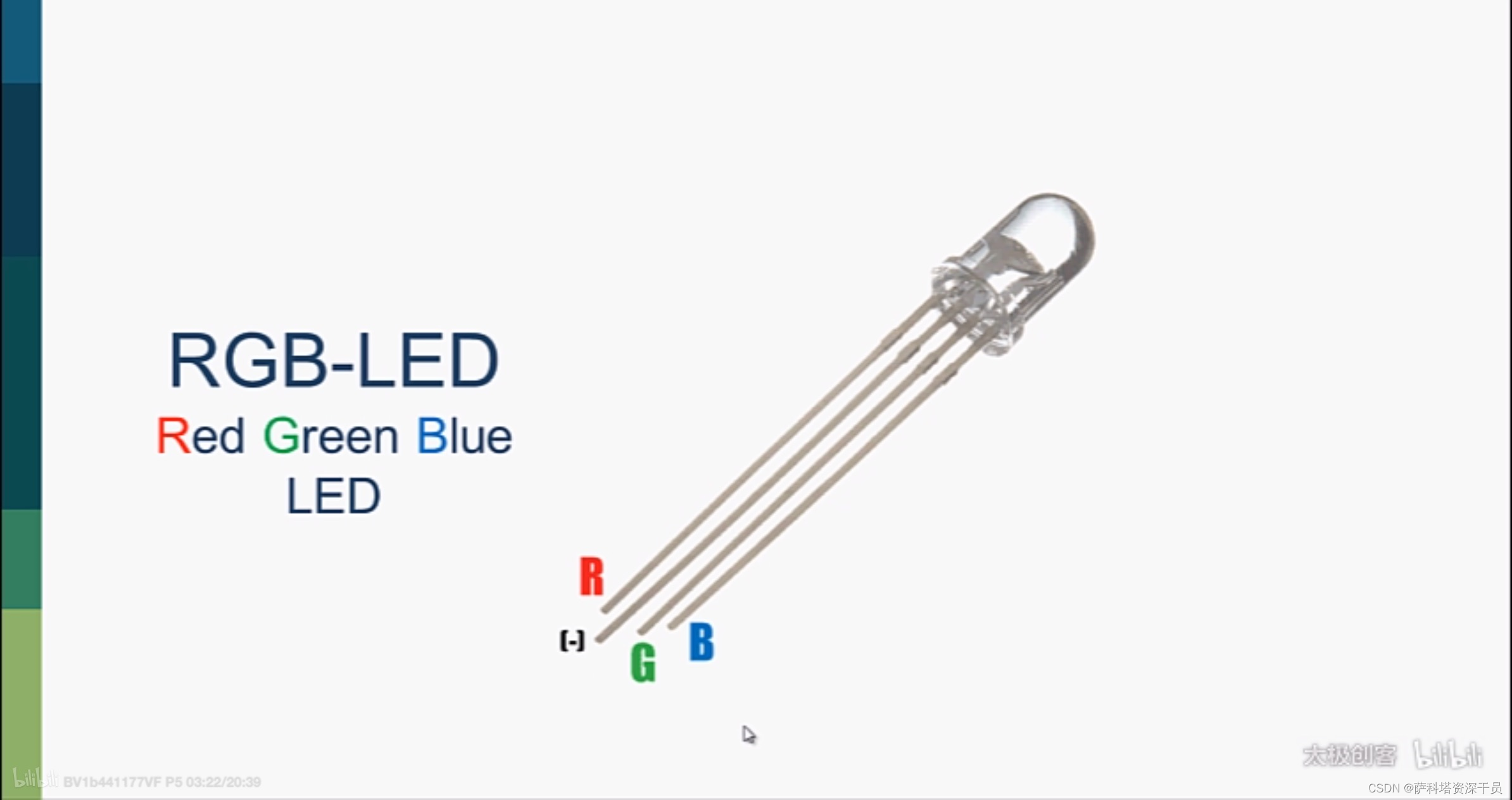

RGB LED

本课主要用的是这个，有四个引脚的LED灯，又叫共阴极RGB-LED，就是把红绿蓝三个灯结合起来（负极共用一个负极）通过调整三个灯的亮度改变颜色。

在这里插入图片描述

使用时，用模拟输入给三个输入引脚赋值即可。

结合光敏电阻和红外人体感应传感器和RGB LED，可以做出环保小夜灯。当环境够暗且感应到人时点亮小夜灯，还可以用while循环做出呼吸灯效果。然而我的RGB LED坏了，就先跳过了~

（如果以后可以改成放电池的，做一个在宿舍里的小夜灯，那不爽翻）
