目标检测SSD网络在Caffe下的实现——基于VOC0712数据集

---

本篇博客主要讲解ssd目标检测网络在caffe下的安装、编译，VOC数据集下载、VGG预训练模型下载、LMDB数据集制作、ssd_pascal的代码修改、针对VOC0712数据集的网络训练、通过pycaffe进行网络模型测试输出等内容。

---

数据来源：VOC2007，VOC2012
模型：VGG-16
系统平台：Ubuntu-GPU

---

caffe-ssd在Ubuntu下的编译

包括caffe-ssd代码下载、安装、编译

caffe-ssd代码下载

我使用的是weiliu89的ssd代码，链接如下：caffe-ssd Github链接

下载下来传到服务器中，或者在ubuntu terminal下直接git：git clone https://github.com/weiliu89/caffe.git

caffe-ssd安装编译

修改根目录下的Makefile.config文件，主要是关于使用GPU还是CPU，Cuda路径、cudnn路径、python路径以及matlab路径的设置。
在这里我不讲解怎么具体去修改该文件，一般来说我默认你在linux系统中已经编译好了原始的caffe，所以直接将caffe-ssd下的Makefile.config文件替换为编译好的caffe下的Makefile.config文件即可。

接着，按照以下步骤即可完成：

make all
make test
make runtest

如果想编译更快一点，还可以在后面加 -j4 或者 -j8：

make all -j8
make test -j8
make runtest -j8

编译成功后的caffe-ssd根目录下应该有一个build软链接。

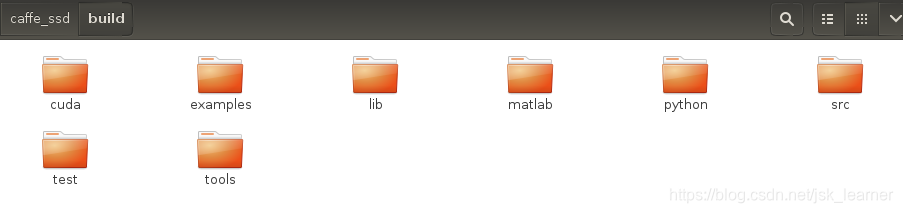

build下内容如图所示

---

至此我们已经编译好了caffe-ssd，接下来就是如何跑通该程序了。

---

数据和模型准备

在跑通程序前，我们先要准备目标检测框架需要的包含类别和位置信息的数据集。

我使用的是VOC数据集

模型使用的是官方使用的VGGNet

VOC数据集下载

VOC2007 VOC2012数据集下载

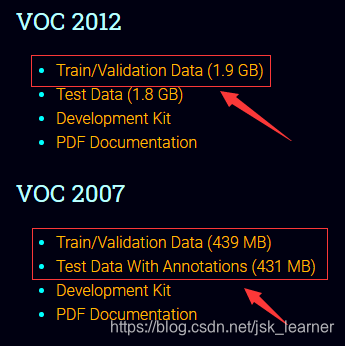

只需要下载如图所示的三个文件即可。
分别为：

• VOC2012trainval
  VOC2007trainval
  VOC2007test

或者也可以用wget直接进行下载，使用tar -xvf进行解压使用。

#### Download the data.

cd $DATAPATH/data
wget http://host.robots.ox.ac.uk/pascal/VOC/voc2012/VOCtrainval_11-May-2012.tar
wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtrainval_06-Nov-2007.tar
wget http://host.robots.ox.ac.uk/pascal/VOC/voc2007/VOCtest_06-Nov-2007.tar

# Extract the data.

tar -xvf VOCtrainval_11-May-2012.tar
tar -xvf VOCtrainval_06-Nov-2007.tar
tar -xvf VOCtest_06-Nov-2007.tar

数据准备好后，在caffe_ssd/data有一文件夹VOC0712，将解压后的VOC数据集放该文件夹下。
(数据集名字我均进行了修改)

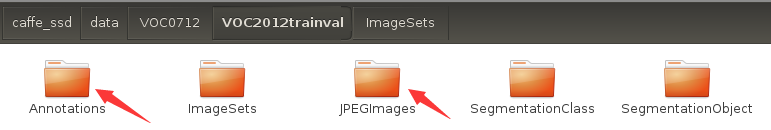

三个文件夹内目录均如下图：

我们主要使用Annotations、JPEGImages和ImageSets/Main三个文件夹的数据。

• Annotations：XML文件
• JPEGImages：JPG文件
• ImageSets/Main：XML和JPG名字（去除后缀）
  其中ImageSets/Main里有多个文件，对应为：
• VOC2007test —— test.txt
• VOC2007trainval——trainval.txt
• VOC2012trainval——trainval.txt

VGG-16预训练模型下载

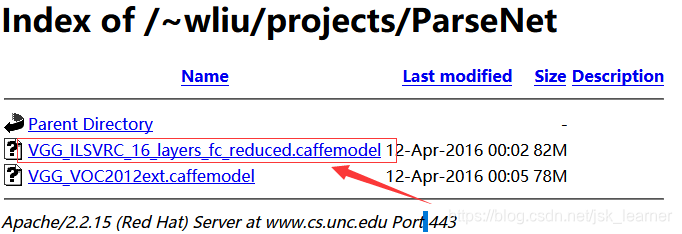

VGG-16预训练模型下载

也可以Github上这个链接进行下载：VGG-16预训练模型
下载完成后，在caffe_ssd/models下新建文件夹VGGNet/VOC0712，将预训练模型放到其中。

LMDB数据集制作

制作LMDB数据集需要用到在***VOC数据集下载***中讲到的三个文件夹。
需要的用到的脚本命令是create_list.sh和create_data.sh，放在caffe_ssd/data/VOC0712目录下。
我们主要是为了生成包含VOC2007和VOC2012训练图片的trainval.txt和包含VOC2007测试图片的test.txt

生成trainval.txt和test.txt

create_list.sh，对其进行修改，主要是路径和名字修改。

  #!/bin/bash

    root_dir=/home1/xxx/caffe_ssd/data/VOC0712/       # VOC数据集所在路径
    sub_dir=ImageSets/Main					          # trainval.txt和test.txt所在路径

    bash_dir=/home1/xxx/caffe_ssd/data/VOC0712 && pwd

    for dataset in trainval test
    do
      dst_file=$bash_dir/$dataset.txt
      echo "dst_file  $dst_file"
      if [ -f $dst_file ]
      then
        rm -f $dst_file
      fi
      for name in VOC2007 VOC2012                     		   # 修改为VOC2007 和 VOC2012
      do
