超低待机功耗1.8uA 同步升压 DC-DC OC6811

最新推荐文章于 2024-03-12 17:04:43 发布
原创 最新推荐文章于 2024-03-12 17:04:43 发布 · 6.6k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

OC6811是一款具备超低待机功耗及高效率的同步升压DC-DC转换器。该器件通过采用固定导通时间的PFM控制方式，在轻负载下自动降低开关频率以保持高效转换。适用于由1-2节干电池供电的电子设备，如电子词典、数码相机等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

OC6811 是一款具有超低待机功耗、 高效率的同步升压 DC-DC，待机电流仅1.8uA。

OC6811 采用固定导通时间的 PFM 控 制方式，在轻载时自动降低开关频率保持 高的转换效率。

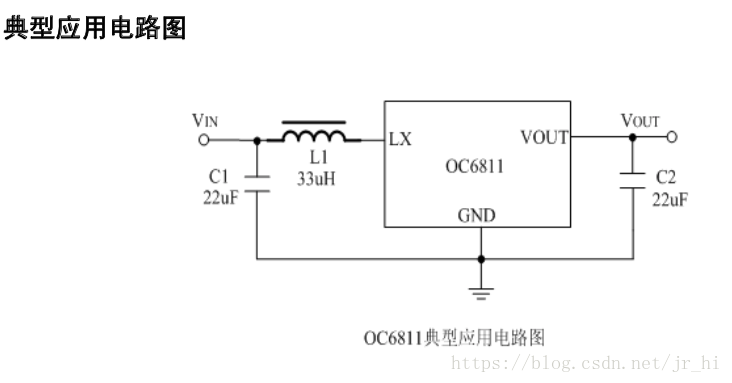

OC6811 外围仅需 3 个元件，即可实 现将低输入的电池电压转换到所需要的工 作电压。

OC6811 采用专利的控制技术，具有 超低待机功耗和轻载高效的特点。OC6811能够在保持输出电压升压稳压条件下实现 输入电流仅 3uA，尤其适合对待机时间要 求高的应用。

OC6811 采用 SOT23-3 封装。

特点：

◆超低待机功耗:1.8uA

◆高效率:可高达 93%

◆最大工作频率:250KHz

◆输出电压:1.8~3.6V(步进 0.1V)

◆启动电压:0.9V

◆低纹波、低噪声

◆小体积 SOT23-3

应用领域

◆1~2 节干电池供电的电子设备

◆电子词典、数码相机、血压计、MP3、遥 控玩具、无线耳机、无线鼠标键盘、医疗器 械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备
