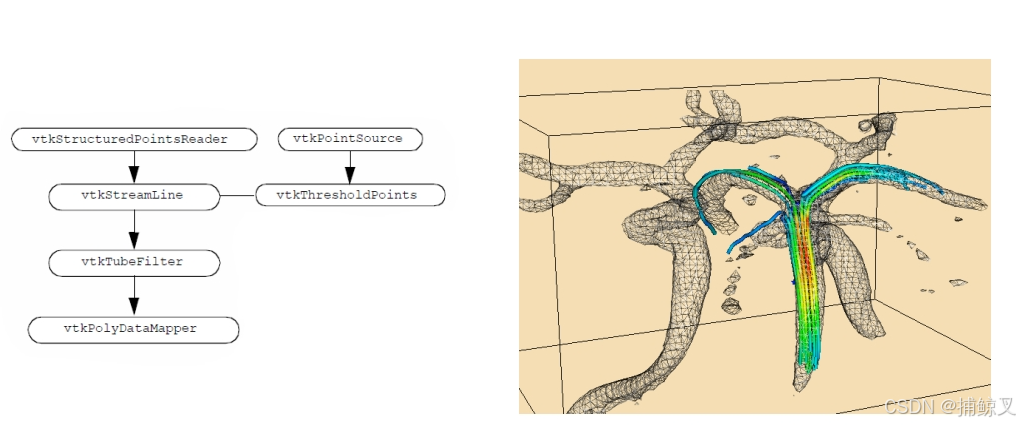

第05章 20 可视化血液流之另篇



#include <vtkSmartPointer.h>
#include <vtkStructuredPointsReader.h>
#include <vtkPointSource.h>
#include <vtkThresholdPoints.h>
#include <vtkStreamTracer.h>
#include <vtkTubeFilter.h>
#include <vtkPolyDataMapper.h>

int main()
{
    // 创建vtkStructuredPointsReader对象，用于读取结构化点数据
    vtkSmartPointer<vtkStructuredPointsReader> reader =
        vtkSmartPointer<vtkStructuredPointsReader>::New();
    reader->SetFileName("carotid.vtk");

    // 创建vtkPointSource对象，用于生成点数据
    vtkSmartPointer<vtkPointSource> psource =
        vtkSmartPointer<vtkPointSource>::New();
    psource->SetNumberOfPoints(25);
    psource->SetCenter(133.1, 116.3, 5.0);
    psource->SetRadius(2.0);

    // 创建vtkThresholdPoints对象，用于根据阈值过滤点数据
    vtkSmartPointer<vtkThresholdPoints> threshold =
        vtkSmartPointer<vtkThresholdPoints>::New();
    threshold->SetInputConnection(reader->GetOutputPort());
    threshold->ThresholdByUpper(275);

    // 创建vtkStreamTracer对象，用于追踪流线
    vtkSmartPointer<vtkStreamTracer> streamers =
        vtkSmartPointer<vtkStreamTracer>::New();
    streamers->SetInputConnection(reader->GetOutputPort());
    streamers->SetSourceConnection(psource->GetOutputPort());
    streamers->SetMaximumPropagation(100.0);
    streamers->SetInitialIntegrationStep(0.2);
    streamers->SetTerminalSpeed(0.01);
    streamers->Update();

    // 创建vtkTubeFilter对象，用于将流线转换为管状结构
    vtkSmartPointer<vtkTubeFilter> tubes =
        vtkSmartPointer<vtkTubeFilter>::New();
    tubes->SetInputConnection(streamers->GetOutputPort());
    tubes->SetRadius(0.3);
    tubes->SetNumberOfSides(6);
    tubes->SetVaryRadiusToVaryRadiusOff();

    // 创建vtkPolyDataMapper对象，用于映射管状结构的数据
    vtkSmartPointer<vtkPolyDataMapper> streamerMapper =
        vtkSmartPointer<vtkPolyDataMapper>::New();
    streamerMapper->SetInputConnection(tubes->GetOutputPort());
    streamerMapper->SetScalarRange(2, 10);

    return 0;
}

代码解释

1. 包含头文件：

   • 包含必要的VTK头文件，以便使用相关的VTK类。

2. 主函数：

   • main函数是程序的入口点。

3. 创建VTK对象：

   • 使用vtkSmartPointer管理VTK对象的生命周期，以确保内存正确释放。
   • 创建vtkStructuredPointsReader对象来读取结构化点数据文件carotid.vtk。
   • 创建vtkPointSource对象来生成点数据，设置点的数量、中心位置和半径。
   • 创建vtkThresholdPoints对象来根据阈值过滤点数据，设置输入端口和阈值。
   • 创建vtkStreamTracer对象来追踪流线，设置输入和源连接，以及各种追踪参数，并调用Update方法来执行追踪。
   • 创建vtkTubeFilter对象来将流线转换为管状结构，设置输入连接、半径、侧面数和半径变化选项。
   • 创建vtkPolyDataMapper对象来映射管状结构的数据，设置输入连接和标量范围。

4. 返回0：

   • 表示程序正常结束。
