CPU 设计实战 LAB 3

让我们一起DEBUG

第一处

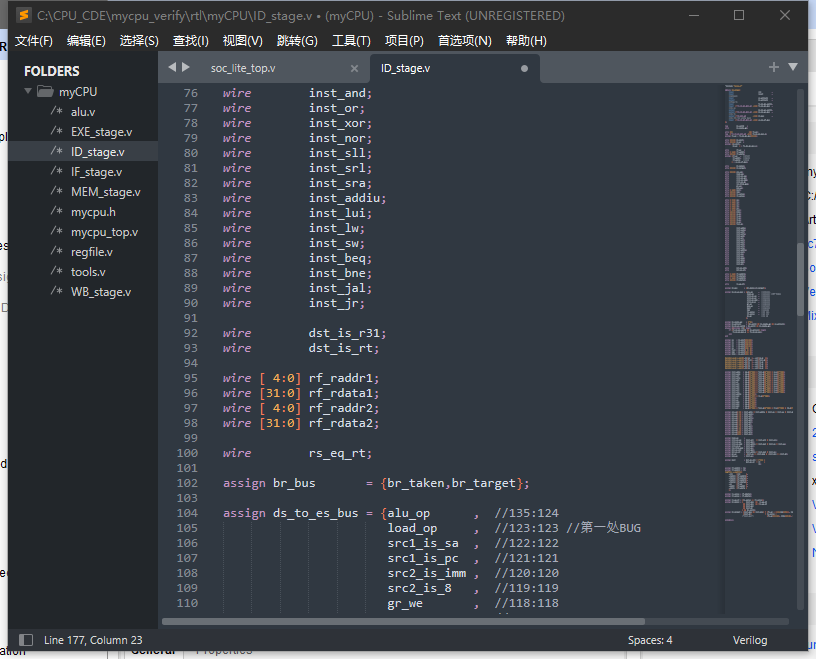

首先可以发现的是 DEBUG 信号全部都是 X ，于是顺着 DEBUG_PC 信号往前走就可以发现image-20210528110720037

有一位是 Z，说明 wire 信号未被赋值。

image-20210528123752311

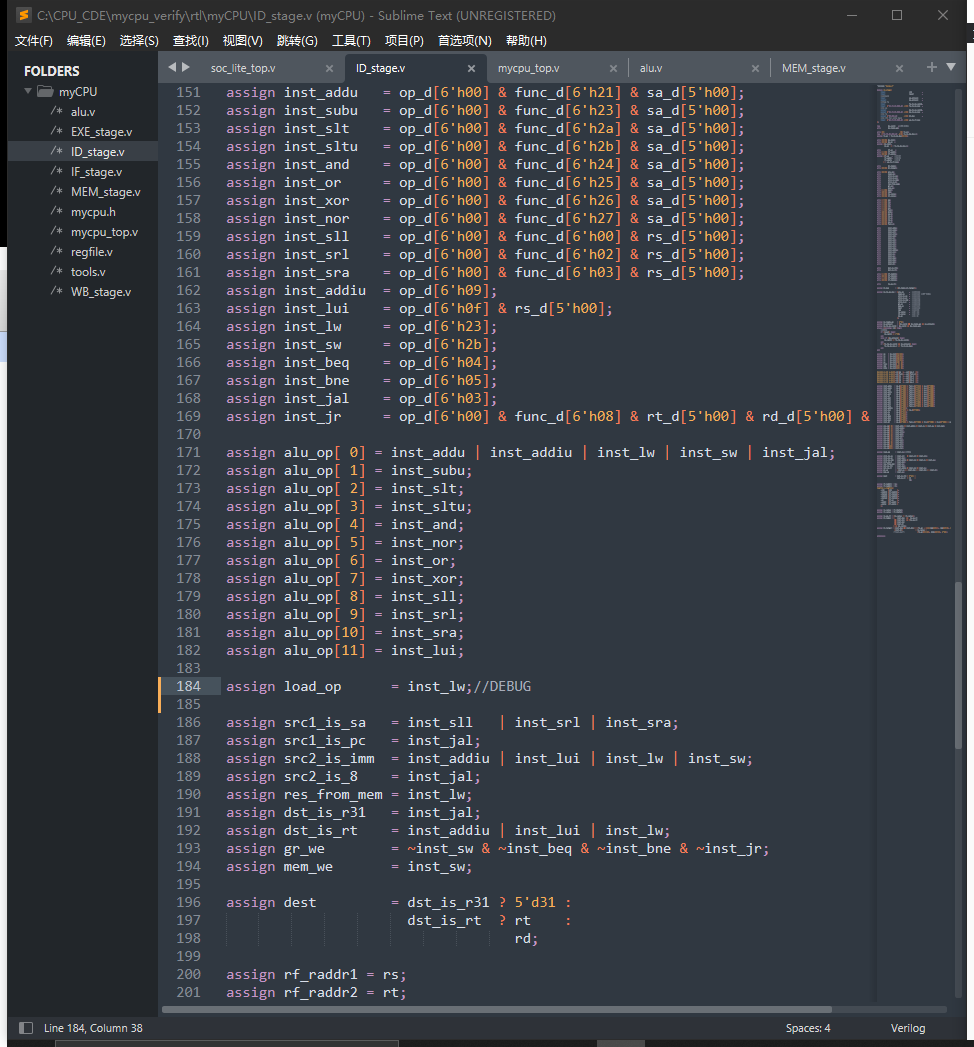

我们在下面给 load 赋值即可。

image-20210528160430316

第二处

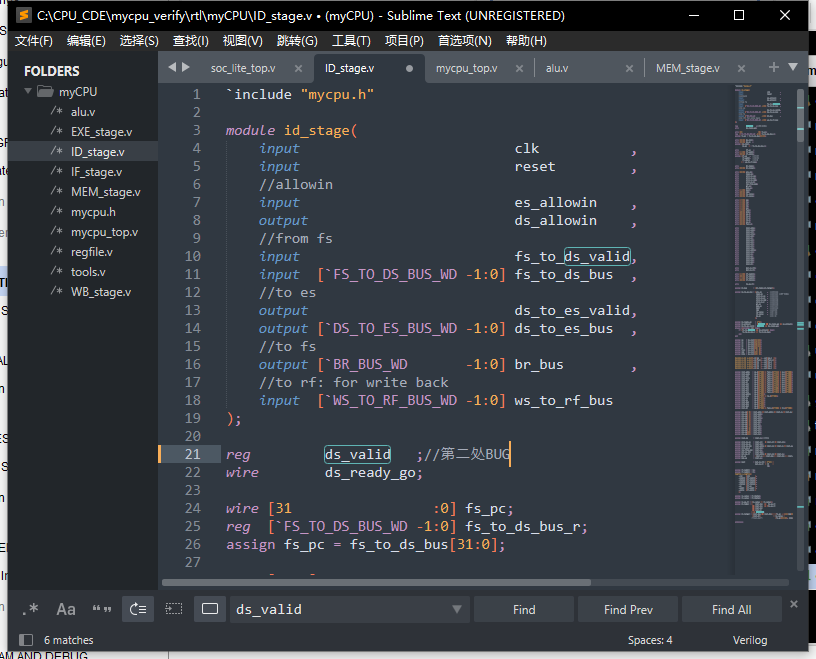

改完上一处仍然没能让 DEBUG 信号出现，我们顺着 DEBUG 信号可以找到 ds_valid 信号一直未被赋值。

image-20210528140749498

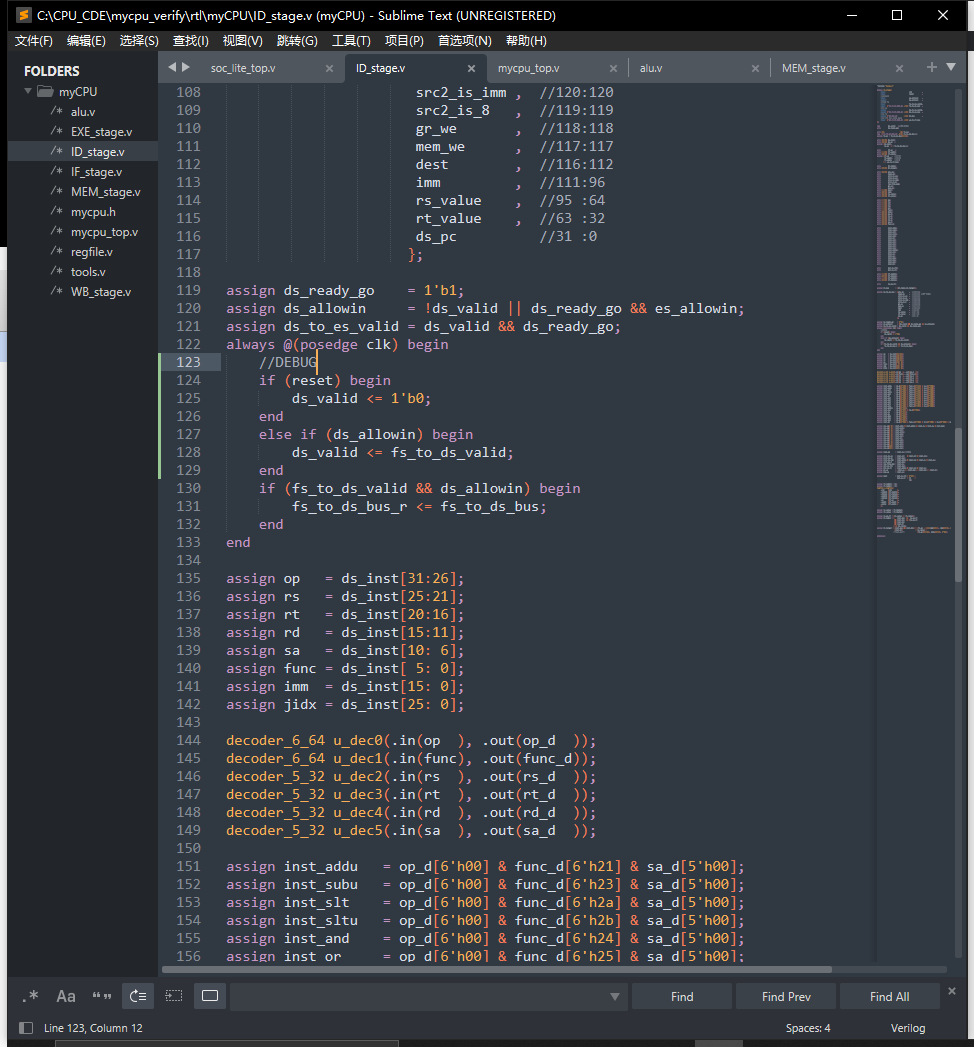

作如下修改

image-20210528142239159

第三处
