深入Java虚拟机（十）：运行时栈帧结构

运行时栈帧结构

栈帧（Stack Frame）是用于支持虚拟机进行方法调用和方法执行的数据结构， 每一个栈帧都包括了局部变量表、操作数栈、动态连接、方法返回地址和一些额外的附加信息。在编译程序代码的时候，栈帧中需要多大的局部变量表，多深的操作数栈都已经完全确定了，并且写入到方法表的 Code 属性之中，因此一个栈帧需要分配多少内存，不会受到程序运行期变量数据的影响，而仅仅取决于具体的虚拟机实现。

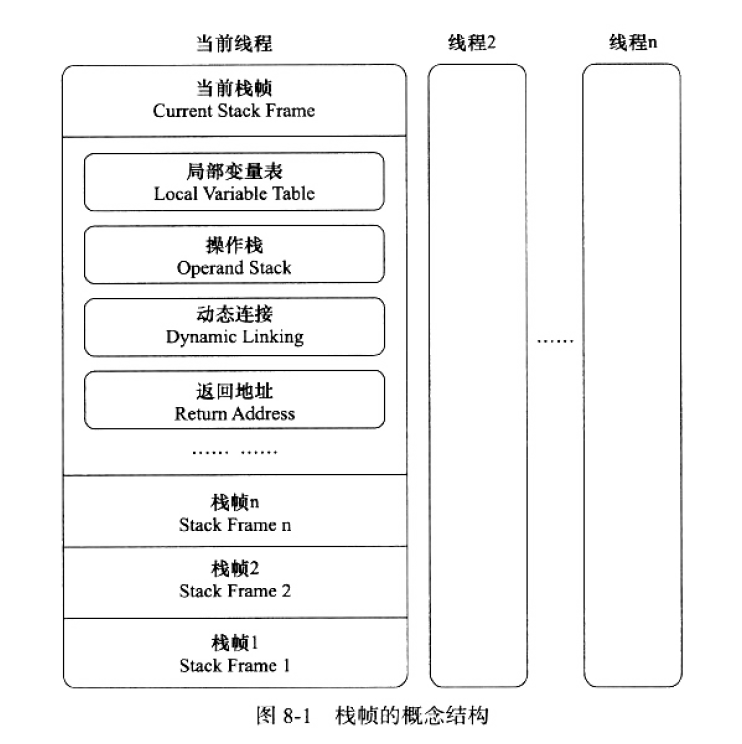

对于执行引擎来说，在活动线程中，只有位于栈顶的栈帧才是有效的，称为当前栈帧（Current Stack Frame），与这个栈帧相关联的方法称为当前方法（Current Method）。执行引擎运行的所有字节码指令都只针对当前栈帧进行操作，在概念模型上，典型的栈帧结构如图 8-1 所示。

        接下来详细讲解一下栈帧中的局部变量表、操作数栈、动态连接、方法返回地址等各个部分的作用和数据结构。

局部变量表

        局部变量表（Local Variable Table） 用于存放方法参数和方法内部定义的局部变量。在 Java 程序编译为 Class 文件时，就在方法的 Code 属性的 max_locals 数据项中确定了该方法所需要分配的局部变量表的最大容量。

        局部变量表的容量以变量槽（Variable Slot，下称 Slot）为最小单位，虚拟机规范中并没有明确指明一个 Slot 应占用的内存空间大小，只是很有导向性地说到每个 Slot 都应该能存放一个 boolean、byte、char、short、int、float、reference （注：Java 虚拟机规范中没有明确规定 reference 类型的长度，它的长度与实际使用 32 还是 64 位虚拟机有关，如果是 64 位虚拟机，还与是否开启某些对象指针压缩的优化有关，这里暂且只取 32 位虚拟机的 reference 长度）或 returnAddress 类型的数据，这 8 种数据类型，都可以使用 32 位或更小的物理内存来存放，但这种描述与明确指出 “每个 Slot 占用 32 位长度的内存空间” 是有一些差别的，它允许 Slot 的长度可以随着处理器、操作系统或虚拟机的不同而发送变化。只要保证即使在 64 位虚拟机中使用了 64 位的物理内存空间去实现一个 Slot，虚拟机仍要使用对齐和补白的手段让 Slot 在外观上看起来与 32 位虚拟机中的一致。

        在方法执行时，虚拟机是使用局部变量表完成参数值到参数变量列表的传递过程的，如果执行的是实例方法（非 static 的方法），那局部变量表中第 0 位索引的 Slot 默认是用于传递方法所属对象实例的引用，在方法中可以通过关键字 “this” 来访问到这个隐含的参数。其余参数则按照参数表顺序排列，占用从 1 开始的局部变量 Slot，参数表分配完毕后，再根据方法体内部定义的变量顺序和作用域分配其余的 Slot。

        为了尽可能节省栈帧空间，局部变量中的 Slot 是可以重用的。

       局部变量一定要初始化。

操作数栈

同局部变量表一样，操作数栈的最大深度也在编译的时候写入到 Code 属性的 max_stacks 数据项中。

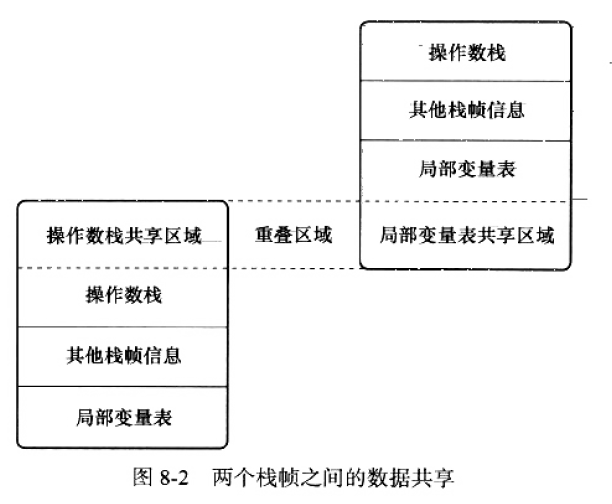

 另外，在概念模型中，两个栈帧作为虚拟机栈的元素，是完全相互独立的。但在大多虚拟机的实现里都会做一些优化处理，令两个栈帧出现一部分重叠。让下面栈帧的部分操作数栈与上面栈帧的部分局部变量表重叠在一起，这样在进行方法调用时就可以共用一部分数据，无须进行额外的参数复制传递，重叠的过程如图 8-2 所示。

动态连接

        Class 文件的常量池中存有大量的符号引用。这些符号引用一部分会在类加载阶段或者第一次使用的时候就转化为直接引用，这种转化成为静态解析。另外一部分将在每一次运行期间转化为直接引用，这部分成为动态连接。

方法返回地址

        当一个方法开始执行后，只有两种方式可以退出这个方法。第一种方式是执行引擎遇到任意一个方法返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者（调用当前方法的方法称为调用者），是否有返回值和返回值的类型将根据遇到何种方法返回指令来决定，这种退出方法的方式称为正常完成出口（Normal Method Invocatino Completion）。

        另外一种退出方式是，在方法执行过程中遇到了异常，并且这个异常没有在方法体内得到处理，无论是 Java 虚拟机内部产生的异常，还是代码中使用 athrow 字节码指令产生的异常，只要在本方法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出，这种退出方法的方式称为异常完成出口（Abrupt Method Invocation Completion）。一个方法使用异常完成出口的方式退出，是不会给它的上层调用者产生任何返回值的。

        无论采用何种退出方式，在方法退出之后，都需要返回到方法被调用的位置，程序才能继续执行，方法返回时可能需要在栈帧中保存一些信息，用来帮助恢复它的上层方法的执行状态。一般来说，方法正常退出时，调用者的 PC 计数器的值可以作为返回地址，栈帧中很可能会保存这个计数器值。而方法异常退出时，返回地址是要通过异常处理器表来确定的，栈帧中一般不会保存这部分信息。

        方法退出的过程实际上就等同于把当前栈帧出栈，因此退出时可能执行的操作又：恢复上层方法的局部变量表和操作数栈，把返回值（如果有的话）压入调用者栈帧的操作数栈中，调整 PC 计数器的值以指向方法调用指令后面的一条指令等。

附加信息

        虚拟机规范允许具体的虚拟机实现增加一些规范里没有描述的信息到栈帧之中，例如与调试相关的信息，这部分信息完全取决于具体的虚拟机实现。在实际开发中，一般会把动态连接、方法返回地址与其他附加信息全部归为一类，称为栈帧信息。
