数据结构
dict
总结
参考文章

数据结构

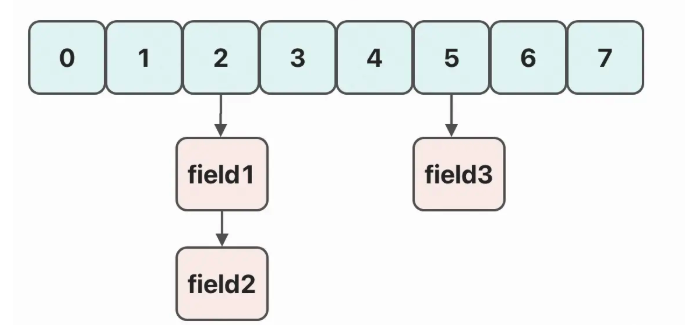

Hash 由数组和链表两种数据结构组成，数组里面每个元素就是一个槽位，一个槽位下面挂了一个链表。写入 field-value 数据的时候，会计算 field 的 hash 值，然后对数据长度进行取模，找到对应的槽位，把 field-value 插入到这个链表里面。
在这里插入图片描述

1、Redis 中的 hash 数据结构底层实现

在 Redis 里面，Hash 表底层依赖的数据结构其实有两种：第一种是前面介绍的 ziplist，Redis 7.0 之后呢，就是 listpack，总之就是一块连续的内存空间；另一种是我们今天这一节要介绍的 dict 结构，它就是哈希表的结构。

哈希表底层数据少、键值对都比较短的时候用 listpack 存，数据量大了之后就用 dict 存。Redis 会根据元素数量和键值对大小在这两种结构之间自动切换。

2、切换规则

Redis 中有两个参数控制 hash 是否使用 listpack：

hash-max-ziplist-entries 👉 控制 hash 中元素数量(默认512)。
hash-max-ziplist-value 👉 控制单个entry值的最大长度（字节数, 默认64字节）。

在 Redis 7.x 中，ziplist 被完全替换为 listpack，因此参数名称改为：

hash-max-listpack-entries

hash-max-listpack-value

只要某个元素的长度大于64字节, 或者hash中的数据个数大于512个, 都会从listpack转为dict。

3、 listpack 与 dict 的区别

特性	listpack	dict
存储方式	连续内存存储（紧凑存储）	哈希表（散列表）
性能	读取效率低，插入效率高（适合小哈希表）	查询效率高（O(1) 时间复杂度）
内存占用	占用内存小，存储紧凑	内存占用相对较大
数据量	适合存储少量、小体积数据	适合存储大量数据
扩容机制	无扩容机制	渐进式 rehash

4、数据存储实例(ziplist和dict)

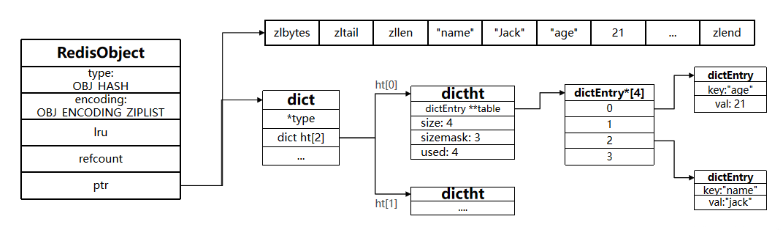

hash中存储age 21和name jack, 上面zlbytes开头的是ziplist, 下面是dict
在这里插入图片描述

关于ziplist和listpack, 可以看这篇文章认识redis的list

dict

在 Redis 里面，哈希表对应的是 dict 这个结构体, 也就是字典结构

struct dict {
    // 当前dict实例使用的一些特殊函数集合，通过这些函数可以改变当前dict的行为
    dictType *type;
    // 真正存储数据的hashtable，其中一个是在rehash的时候使用，实现渐进式的rehash
    dictEntry **ht_table[2];
    // 每个哈希table里面存了多少个元素
    unsigned long ht_used[2];
    // 渐进式rehash现在处理的哈希槽索引值
    long rehashidx;
    // 用来暂停渐进式rehash的开关
    int16_t pauserehash;
    // 记录两个哈希table的长度，实际是是记录2的n次方中的 n 这个值
    signed char ht_size_exp[2];
};

这里关键的是ht_table这个数组, 这个数组里面放了两个 dictEntry 的二级指针, 也就是指向指针的指针

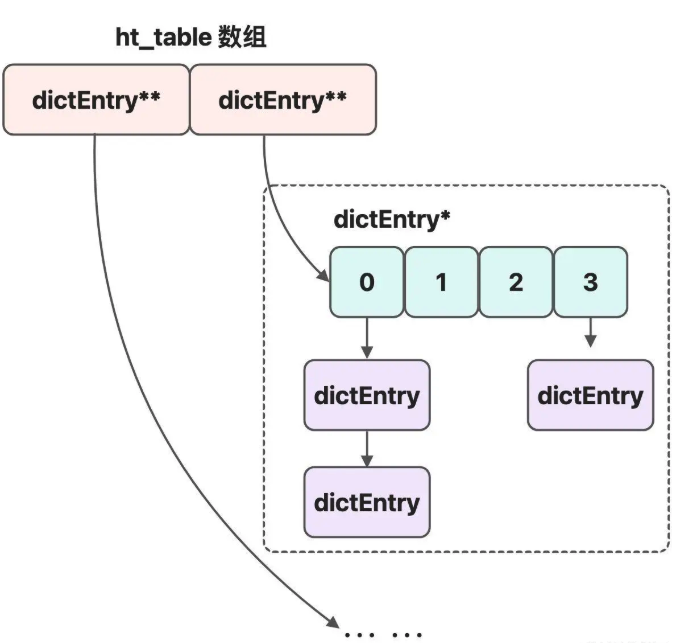

如下图，这两个二级指针，分别指向了一个哈希表或者说是哈希 table(dictEntry*)。再展开看每个哈希 table 的结构(dictEntry)，这个二级指针实际上指向的是一个 dictEntry 指针的数组，就是图中绿底的数组，里面每个元素都是 dictEntry 指针；然后这些 dictEntry 指针，指向了一个 dictEntry 列表，就是图中紫色底的列表。我用虚线框出来的这个部分，与上文介绍的哈希表结构非常类似了。
在这里插入图片描述

也就是dictEntry**二级指针指向指针数组dictEntry*, 该数组中的元素都是指针, 然后每个指针指向一个dictEntry单链表

ht_table: dictEntry结构具体存了hash结构中的数据
*type: dictType类型, 定义了一批函数指针的集合, 这些指针指向的函数决定了 dict 实例的一些关键行为; dictType 是 Redis 中字典操作的抽象层，Redis 中的字典（dict）通过引用特定的 dictType 来执行具体的操作。这种设计方式使得 Redis 字典可以适配不同的存储需求
ht_used: 每个哈希table(ht_table)里面存了多少个元素(实际存储数量)
rehashidx: 渐进式rehash现在处理的哈希槽索引值, -1表示没有rehash
pauserehash: 类似锁的功能，锁重入一次，pauserehash 就会加一次 1；锁退出一次，就减一次 1。那这个字段用来锁什么的呢？是用来锁渐进式 rehash，锁上了，渐进式 rehash 就停了
ht_size_exp: 记录两个哈希table的长度，实际是是记录2的n次方中的 n 这个值(申请的长度)

dictEntry

dictEntry它表示字典中的一个节点, 也就是存hash数据的节点。结构如下

typedef struct dictEntry {
    void *key; // 键值对中的Key，实际上指向一个sds实例
    union { // 用来存储键值对中的value值，因为是一个union，所以下面四个字段
            // 同时只会有一个有值
        void *val;     // 当value是一个非数字类型的值时，使用该指针
        uint64_t u64; // 当value值是一个无符号整数时，使用u64字段进行存储
        int64_t s64;  // 当value值是一个有符号整数时，使用s64字段进行存储
        double d;     // 当value值是一个浮点数时，使用d字段进行存储
    } v;
    struct dictEntry *next; // 指向下一个节点的指针
    void *metadata[];  // 额外的空间，这个跟Redis Cluster相关，后面再说
} dictEntry;

key: 指针存储的是键值对中的 Key，其实就是指向了一个 sds 实例
v 字段表示的是键值对的 Value 值，它有点特殊，是一个 union，也就是联合体。联合体里面有 4 个字段，但是只有一个字段能有值。
- 如果 Value 值是一个非数字的类型，就用 val 这个指针来存；
- 如果 Value 是一个无符号数字 u64字段存。
- 如果 Value 是一个有符号数字，就是用 s64字段存。
- 如果 Value 是一个浮点数，就是用d 字段存。
next 字段是指向下一个节点的指针。每个哈希槽里面存储的都是一个链表，每个链表节点都是通过这个 next 指针连接下一个节点的。
至于 metadata 字段，是和 Redis Cluster 相关的一个优化，柔性数组，也不占空间。

dictType

dict 结构体里面还有一个 type 指针，它指向了一个 dictType 对象。看名字就知道，它表示的就是 dict 的类型

首先，来看 dictType 这个结构体，这里面就是一批函数指针的集合，这些指针指向的函数决定了 dict 实例的一些关键行为。dictType 结构体的定义如下：

typedef struct dictType {
    // hashFunction函数用来计算key的hash值
    uint64_t (*hashFunction)(const void *key);
    // keyDup和valDup分别负责对key和value进行复制
    void *(*keyDup)(dict *d, const void *key);
    void *(*valDup)(dict *d, const void *obj);
    // 用来比较两个key是否相同
    int (*keyCompare)(dict *d, const void *key1, const void *key2);
    // keyDestructor和valDestructor分别负责销毁key和value
    void (*keyDestructor)(dict *d, void *key);
    void (*valDestructor)(dict *d, void *obj);
    // 用来检查当前dict是否需要扩容
    int (*expandAllowed)(size_t moreMem, double usedRatio);
    // 用来计算metadata那个柔性数组的长度，用来检查
    size_t (*dictEntryMetadataBytes)(dict *d);
} dictType;

hashFunction: 指向的这个函数是用来计算 key 的 hash 值
keyDup: 深拷贝key的函数
valDup: 深拷贝value的函数
keyCompare: 用来比较两个 Key 是否相等
keyDestructor: 释放key的函数
valDestructor: 释放value的函数
expandAllowed: 这个函数用来检查这个哈希表能不能扩容

这里我们选取 dbDictType、hashDictType 和 setDictType 这三个比较典型、比较重点的实现进行分析。

dbDictType

Redis 本身是一个 KV 数据库，其实 Redis DB 也就是一个大的哈希表，只不过 Value 可能是 String、List、哈希表这种复杂结构而已。没错，dbDictType 就是 Redis 存全部键值对的哈希表使用的 dictType 实现：

dictType dbDictType = {
    dictSdsHash,   // dictSdsHash函数底层就是使用siphash算法
    NULL,   // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    dictSdsKeyCompare, // key按照字符串方式进行比较
    dictSdsDestructor, // key按照字符串方式进行销毁
    // Redis中每个value值都是robj类型，所以value按照robj类型进行销毁
    dictObjectDestructor,
    dictExpandAllowed // 通过dictExpandAllowed函数决定是否扩容
};

dictSdsHash: 哈希函数, 对 Redis 对象计算哈希值
keyDup 和 valDup 两个指针都是 NULL 值，那就是说，不对 key 和 value 进行深拷贝，传进什么实例就用什么实例了
dictSdsKeyCompare: 比较 Redis 对象是否相等; 先比较sds的长度, 再比较sds中每个字节是否相等
dictSdsDestructor: 就是释放 sds类型的key

dictObjectDestructor: 销毁 value对象; 它有点不一样; Redis 里面的 Value 可能是字符串，也可能是 List 或者哈希表，那我们调用哪种对象的销毁函数呢？Redis 在这些数据类型外面，又包了一层叫 robj 的结构体（全称就是 redis Object），它里面有个指针，指向了真正的字符串、List 之类的数据类型；另外，redis Object 里面还有个引用计数器，要是引用数掉到 1 了，就释放这个对象

// 它释放 value 的逻辑就是减 redis Object 的引用计数器，我们点进去看，现在是 1 了，只有一个引用了，还要再减，就是 0 了，没人引用了，就根据里面存的具体类型，调释放函数回收内存，字符串调 sdsfree，List 调用 quicklistRelease，一个个节点释放掉。
void dictObjectDestructor(dict *d, void *val){
    if (val == NULL) return;
    decrRefCount(val); // 引用次数减1，减到0就会释放
}

void decrRefCount(robj *o) {
    if (o->refcount == 1) { // 无无人引用的时候，会调用value对应的free函数进行释放
        switch(o->type) {
        case OBJ_STRING: freeStringObject(o); break;
        case OBJ_LIST: freeListObject(o); break;
        case OBJ_SET: freeSetObject(o); break;
        case OBJ_ZSET: freeZsetObject(o); break;
        case OBJ_HASH: freeHashObject(o); break;
        case OBJ_MODULE: freeModuleObject(o); break;
        case OBJ_STREAM: freeStreamObject(o); break;
        default: serverPanic("Unknown object type"); break;
        }
        zfree(o);
    } else {
        if (o->refcount <= 0) serverPanic("decrRefCount against refcount <= 0");
        if (o->refcount != OBJ_SHARED_REFCOUNT) o->refcount--;
    }
}

dictExpandAllowed: 扩容函数; 它的扩容逻辑就是看使用率是不是超过了 1.618，然后看看要是再扩容的话，是不是到了内存上限值，到了上限，肯定是不能扩容了。检查都通过，就会返回 1，允许扩容。
```
int dictExpandAllowed(size_t moreMem, double usedRatio) {
    if (usedRatio <= 1.618) {
        return !overMaxmemoryAfterAlloc(moreMem); // 扩容
    } else {
        return 1;
    }
}
```

hashDictType

hashDictType 是 Redis 里面 Hash 这种数据类型使用的 dictType 实现，具体定义如下所示。它里面的 hash 函数也是用的 siphash 算法，在写入键值对的时候不会进行复制，它使用的 Key 比较函数，也是 sds 字符串的比较。Redis Hash 结构中，键值对都只能是字符串，所以销毁 Key 和 Value 的函数，都是销毁 sds 字符串。

dictType hashDictType = {
    dictSdsHash,                // dictSdsHash函数底层就是使用siphash算法
    NULL,                       // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    dictSdsKeyCompare,          // 按照sds来比较Key
    dictSdsDestructor,          // 按照sds来销毁Key
    dictSdsDestructor,          // 按照sds来销毁Key
    NULL                        // 默认允许扩容
};

setDictType

它是 Set 这个数据类型对应的 dictType 实现。这里你可以先回忆一下 Java 里面 HashSet 的实现，底层其实是一个 HashMap，Key 用来存储 Set 的元素，Value 里面存一个固定的对象。Redis 里面也是类似的实现，Set 也是依赖 dict 实现的，Set 底层的 dict 中，Value 部分为空，也就无需进行比较、销毁等操作

结构如下

dictType setDictType = {
    dictSdsHash,   // dictSdsHash函数底层就是使用siphash算法
    NULL,          // keyDup和valDup两个指针为NULL，表示不会对键值对进行复制
    NULL,
    // set集合中只能存放字符串的key，所以比较函数和销毁函数按照字符串方式进行处理
    dictSdsKeyCompare,
    dictSdsDestructor,
    NULL            // set集合是没有使用到value的，所以不需要对应的销毁函数
                    // 未指定expandAllowed函数，默认支持扩容
};

最后，看一下 setDictType 和 hashDictType 里面的扩容函数，都是 NULL，NULL 的意思就是允许扩容，不做任何限制。

扩容和渐进式 Rehash

1、上面介绍过dict结构中有个属性dictEntry **ht_table[2], 它有两个hash表, 最开始的时候, 我们只用 ht_table[0] 这个哈希表，读写只在这一个哈希表上面，数据写着写着，这个哈希表容量不够了，触发扩容了，这个时候就需要创建一个更大的哈希表，这个更大的哈希表就会存到 ht_table[1] 里面，然后把 ht_table[0] 里面的数据都迁移到这个 ht_table[1] 里面，扩容就完完成了。最后，再改一下指针，ht_table[0] 指向这个扩容后的哈希表，原来小的哈希表回收掉，ht_table[1] 重新改成 NULL，为下次扩容做准备。

2、我们把一个 Key 从小 ht_table 迁移到大 ht_table 的时候，需要重新计算 hash 值，然后再找槽位、再插入，这个过程也叫 Rehash 操作。rehash 过程对一个 Key 来说还好，但要是 Key 非常多了，耗时就起来了，这就会阻塞 Redis 主线程。

3、为了防止把整个线程阻塞住，Redis 就没有一把完成全部 Key 的 rehash，而是在每次访问这个 dict 的时候，rehash 一部分 Key，这样的话，就把 rehash 的耗时摊到了多次请求里面，不会出现长时间的阻塞，只是每次请求的耗时都分摊一点点可控的耗时。这个方案也就是我们说的渐进式 rehash。

扩容逻辑

计算扩容之后的数组长度; 大于当前size,且是最小的2^n(和hashmap一样)
申请内存，申请好了之后，用 ht_table[1] 这个指针指向这块内存
rehash标志位; 将 dict->rehashidx 标记为 0，表示开始渐进式 rehash。
渐进式 rehash 在增删改查的时候，都会被触发
每次访问 dict 时触发的渐进式 rehash 最多 rehash 一个槽位的数据。再就是 Redis 会定时触发 Redis DB 这个 dict 对象的 rehash，这个时候是一次 100 个槽位。
rehash具体操作: 先重新计算 key 的 hash 值，然后确定它在 ht_table[1] 里面的槽位，然后头插法插入，同时还会把这个 Key 从 ht_table[0] 里面删掉。这样的话，这个 Key 就迁移好了。
如果ht_table[0] 里面的全部键值对是不是都迁移完了, 就把 ht_table[0] 指向这个迁移好的哈希表, ht_table[1] 的使命就结束了，会将其设置成 NULL
最后，最关键的一步，就是 rehashidx 设置成 -1，标志着整个 rehash 过程结束了，后面再增删改查的时候，就不用再渐进式 rehash 了

明白渐进式 rehash 之后，我们也就知道为啥 ht_table 数组的长度是 2 了。

简单总结一下：在没有发生扩容的时候，只有 ht_table[0] 正常使用，ht_table[1] 则指向 NULL；当发生扩容的时候，ht_table[1] 指向扩容后的大哈希表，每个请求都会尝试 rehash 一个槽中的 Key，或者 10 个空槽位。在 rehash 过程中，rehashidx 字段用于记录当前 rehash 的进度。

查找数据

在 rehash 的过程中要是查找某个 Key，是从两个 ht_table 都查一遍。

先走渐进式 rehash，然后计算 hash 值，在 ht_table[0] 里面找槽位，然后遍历槽位下面挂的链表，要是处于 rehash 的状态，就去 ht_table[1] 里面再找一遍

删除数据

先检查 dict 是不是要渐进式 rehash 一下，需要的话，就处理一个槽
先计算目标 key 的 hash 值, 找到目标 key 所在的槽位。遍历槽位中的链表，逐个比较 key，直到查找到目标节点。要是正处在渐进式 rehash 状态的话，两个 ht_table 都要扫。
找到之后，就把这个目标节点从链表中移除
最后如果需要就删除dictEntry节点
在删除数据的时候，可能会造成哈希表的缩容，缩容的逻辑和扩容的逻辑一模一样，除了 ht_table[1] 分配的哈希表比原来的小

总结

dict使用key-value形式存储数据结构, hash使用的hashDictType只能存储字符串(sds结构)
redis的hash集合在7.0版本之前value使用的是ziplist和dict存储数据,在7.0及以后就是listpack+dict结构
默认ziplist(listpack)单个元素大于64字节或者hash中元素大于512个会转为dict
dict使用两个数组来完成存储和rehash动作, 采用头插法转移数据
rehash采用的是渐进式, 每次增删改查会出发一个key的rehash, 定时rehash是100个槽位
查询数据时, 如果dict处于rehash状态, 会先在在 ht_table[0] 中查找, 如果没有则会在ht_table[1]中查找
删除数据时, 也会先查询一下数据处于哪个ht_table中, 找到了就删除
Redis 采用渐进式 rehash策略，将数据迁移分散到后续的多次操作中完成, 每次对 dict 进行操作（如读、写、删除）时，会顺带迁移一部分数据，从而避免集中迁移导致的性能抖动, 也不会不会阻塞 Redis, 保证 Redis 在高并发场景下性能稳定
set集合使用dict结构时, 使用的是setDictType, key是字符串类型(sds), value为空(和hashmap就挺像)
