数据是怎么从网卡到socket的?

一、前言

我们都知道数据从网络达到我们的应用程序是要先通过网卡, 再走ios7层协议到达我们的应用程序的, 那么具体流程是怎么样的呢? 本篇文章来讨论下。

本文基于《深入理解linux网络》所作的笔记, 该书基于linux源码3.10的版本

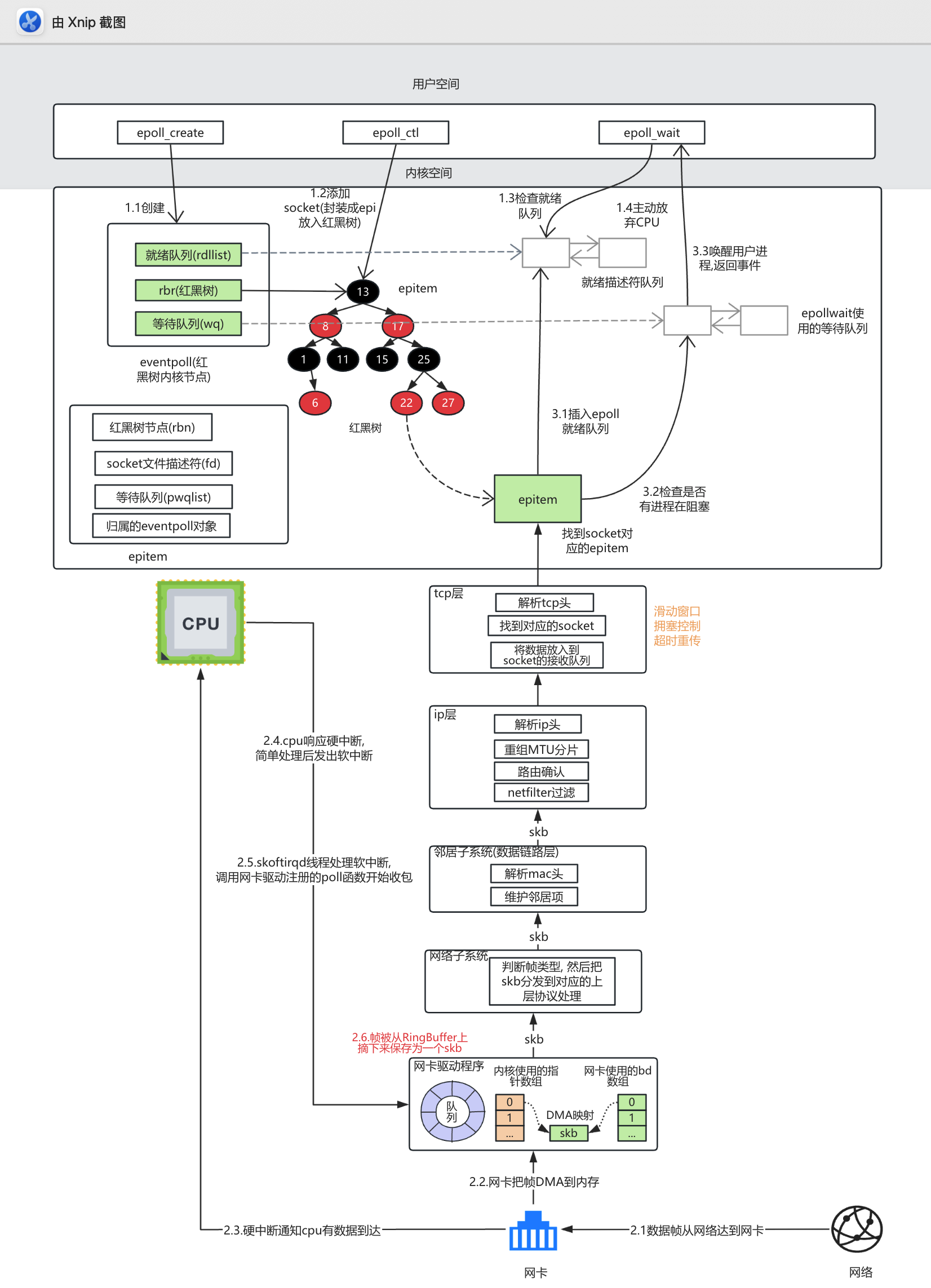

二、整体流程图

epoll内核准备阶段

1. 创建阶段（epoll_create）

• 内核为当前进程创建一个 eventpoll 对象，它包含：

• 红黑树 (rbr)：用于管理所有被监控的文件描述符（即注册的 socket）。

• 就绪队列 (rdllist)：存放已触发事件、等待用户态处理的节点。

• 等待队列 (wq)：当没有事件就绪时，存放被阻塞等待的进程

2. 注册阶段（epoll_ctl）

   当用户调用 epoll_ctl 注册 socket 时：

• 内核为该 socket 创建一个红黑树节点 epitem，并将其插入到 eventpoll 的红黑树中。

• 同时在该 socket 的等待队列 (sk_wq) 中挂载一个等待队列项 (wait_queue_entry_t)，其回调函数设置为 ep_poll_callback。

• 当 socket 有新数据到达时，ep_poll_callback 会被触发，负责将对应的 epitem 加入 eventpoll 的就绪队列 rdllist。

3. 等待阶段（epoll_wait）
   当用户调用 epoll_wait 时：

• 内核首先检查 eventpoll 的就绪队列中是否有事件可读；若有，立即返回。
• 若无事件就绪，内核会为当前线程构造一个等待队列项，将其加入 eventpoll 的等待队列 (eventpoll.wq) 中，然后将线程置为休眠状态。
• 当 ep_poll_callback 被触发并向就绪队列中添加事件后，相关等待线程会被唤醒。

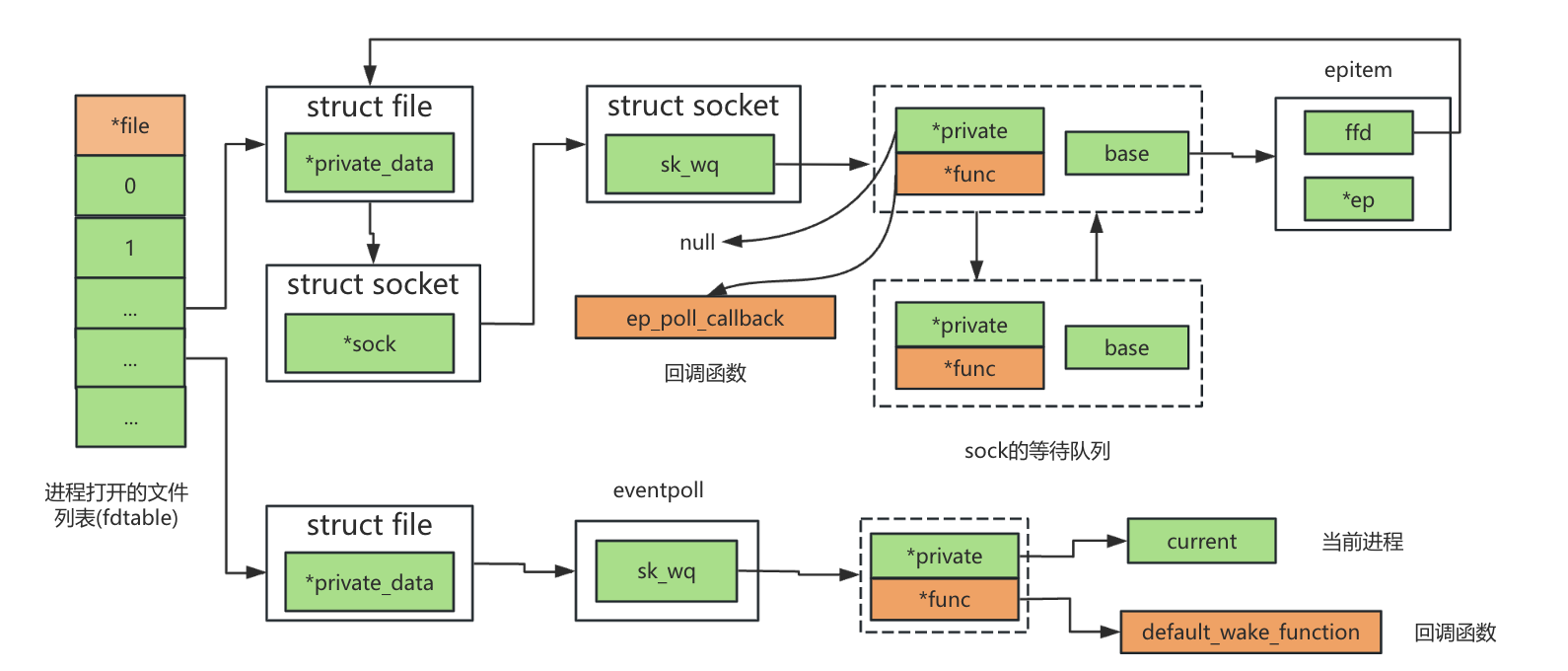

此时这些队列如下图分布

当前进程有服务端socket(底层是sock)和epoll内核对象(eventpoll)

socket有个等待队列sk_wq, 队列的每个节点代表一个阻塞的客户端请求, 不同于bio模型下*private需要指向当前线程(因为要唤醒), 这里直接是空的(*private指向null), 而func指向数据达到的回调函数(default_wake_function), 该节点还有个base指针指向红黑树节点对象epitem

epoll内核对象eventpoll有个等待队列sk_wq, 它的队列元素包含阻塞的进程和对应的回调函数

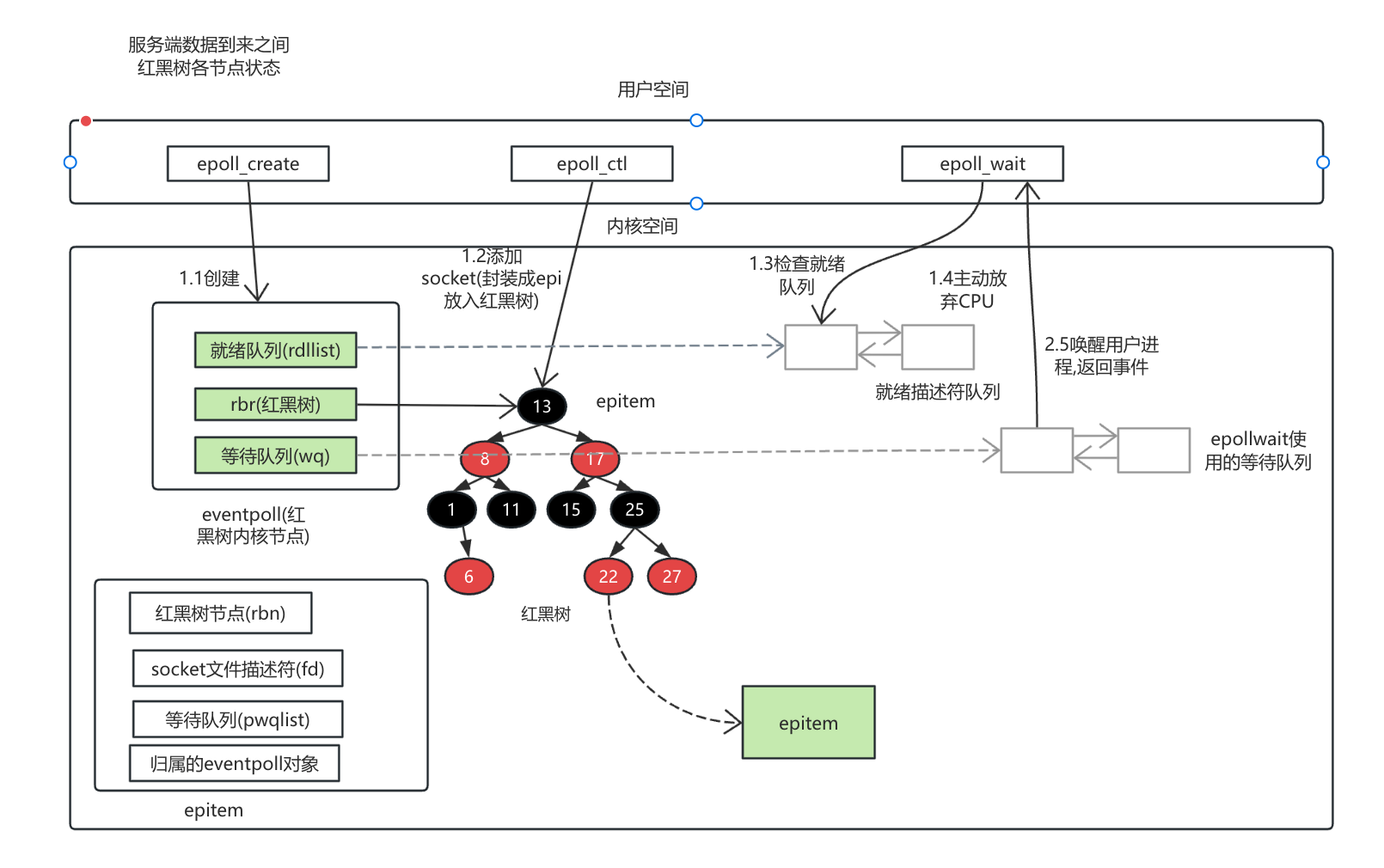

此时服务端各节点状态如下

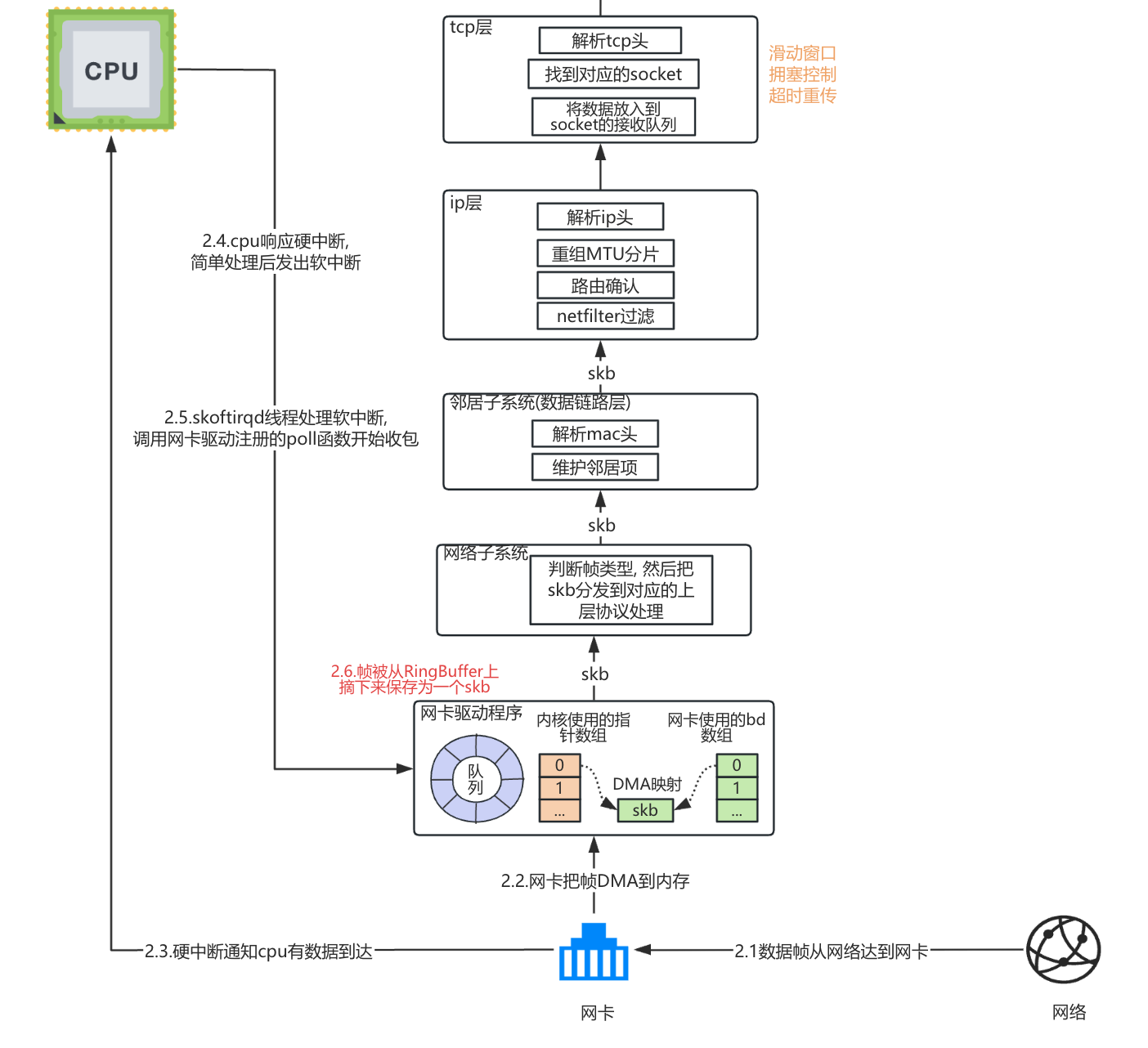

数据从网卡到sock的接收队列

简单说明:

1. 数据从网络达到网卡

2. DMA 将数据写入内核空间缓冲区

   网卡驱动程序初始化时，会分配一组 环形接收队列（Rx Ring Buffer）,

   每个队列项对应一块预先映射的内核页框（由驱动通过 dma_map_single 建立映射）。

   网卡接收到数据后，直接通过 DMA（Direct Memory Access） 把数据写入这些缓冲区

3. 网卡触发硬件中断 (IRQ)

   当环形缓冲区填入数据后，网卡向 CPU 发出硬中断信号

4. CPU 响应硬中断

   中断处理函数运行在中断上下文中，通常不会直接收包。

   它只会进行轻量的操作（例如记录事件、屏蔽中断），然后调度 软中断（softirq）, 具体地是触发 NET_RX_SOFTIRQ。

5. 软中断由内核线程执行 (ksoftirqd / NAPI)

   当软中断触发时，会执行网络接收的 poll 回调函数（驱动注册的 napi->poll）。

   这一步通常是 NAPI 机制（New API）在工作，驱动会主动轮询网卡的环形缓冲区，将数据批量取出

6. 从 DMA 缓冲读取并构建 skb

   poll 函数会从 DMA 队列中取出数据帧，构造一个 sk_buff (skb) 对象，然后交给协议栈。

7. 交给网络子系统（以太网层）

   内核网络子系统首先处理以太网头部，判断协议类型（如 IPv4 / IPv6 / ARP）,然后调用相应的上层协议处理函数。

8. 邻居子系统 (neigh layer)

   对于 IP 包，会通过邻居层（Neighbor Subsystem）解析 MAC 与 IP 的映射关系，并维护 ARP/ND 缓存，确保路由和下一跳正确。

9. IP 层处理 (L3)

• 解析 IP 头部（TTL、校验和、源/目的地址）

• 进行分配重组(MTU)

• 通过 netfilter（iptables）过滤、路由查找

• 然后将数据交给上层 TCP 或 UDP 协议处理函数。

10. TCP 层处理 (L4)

• 解析 TCP 头部（seq、ack、flags 等）

• 依据四元组（源 IP、源端口、目标 IP、目标端口）查找对应 socket

• 校验序列号与滑动窗口，更新拥塞控制状态

• 最终把数据封装到 skb 中，加入该 socket 的 接收队列 (sk_receive_queue)

整体流程图

11. 当数据接收完毕后, 会调用注册的ep_poll_callback函数, 根据等待任务队列上额外的base指针找到epitem, 进而找到eventpoll对象, 然后将epitem添加到epoll的就绪队列。

12. 若 epoll 实例上有等待进程

    接着查看eventpoll对象上的等待队列里是否有等待项(epoll_wait执行的时候会设置), 如果没有, 软中断的事情就做完了, 如果有等待项, 就找到等待项里设置的回调函数(default_wake_function), 拿出进程描述符, 唤醒它

13. 随后从 epoll_wait() 的阻塞点恢复执行，遍历 rdllist，将就绪事件返回给用户空间，并清空链表。

三、NIO 对 epoll 的底层支持流程

基于jdk17(jdk17u-jdk-17.0.7-7)

public class NioServer {
    public static void main(String[] args) throws IOException {

        System.setProperty("java.nio.channels.spi.SelectorProvider", "sun.nio.ch.PollSelectorProvider");

        // 1.创建ServerSocketChannel, 创建内核socket(还有等待队列), 返回fd(在ServerSocketChannel中)
        ServerSocketChannel serverChannel = ServerSocketChannel.open();
        // bind(ip和端口与socket绑定) + listen(创建全连接半连接队列)
        serverChannel.bind(new InetSocketAddress(8080));
        // 设置为非阻塞
        serverChannel.configureBlocking(false);

        // 2.创建Selector(mac上是KQueueSelectorImpl), linux是EpollSelectorImpl(对应EPollSelectorProvider)
        Selector selector = Selector.open();

        // 3.给Selector注册监听的ACCEPT事件    (这一步会调用epoll_ctl将socket添加到epoll中)
        serverChannel.register(selector, SelectionKey.OP_ACCEPT, null);

        System.out.println("服务器启动，监听端口 8080...");

        // 4. 循环监听事件
        while (true) {
            // 1.服务端第一次调用时, 会将监听socket的就绪事件, 添加到selectedKeys集合中 并添加到epoll的红黑树节点上; 这里会调用epoll_ctl方法
            // 2.然后阻塞(调用epoll_wait)直到有事件发生; epoll_wait/kqueue_wait
            selector.select();
//            selector.select(1000);
            // selector.selectNow(); 这个方法不会阻塞, timeout传的是0
            Iterator<SelectionKey> keyIterator = selector.selectedKeys().iterator();

            // 2.处理完当前所有的就绪事件
            while (keyIterator.hasNext()) {
                SelectionKey key = keyIterator.next();
                // 必须移除，避免重复处理
                keyIterator.remove();

                // 三次握手成功的事件(服务端事件)
                if (key.isAcceptable()) {
                    // 处理新的客户端连接
                    ServerSocketChannel server = (ServerSocketChannel) key.channel();
                    // 获取全队列连接; 根据服务端fd获取一个客户端连接的socket对象
                    SocketChannel client = server.accept();
                    client.configureBlocking(false);
                    // 监听读事件; 1.注册读事件到Selector, 将channel和selector绑定生成selectedKey 3.添加到selectedKeys集合中
                    client.register(selector, SelectionKey.OP_READ, null);
                    System.out.println("连接建立：" + client.getRemoteAddress());
                }
                else if (key.isReadable()) {
                    // 处理客户端发送的数据
                    SocketChannel client = (SocketChannel) key.channel();
                    ByteBuffer buffer = ByteBuffer.allocate(1024);

                    int bytesRead = client.read(buffer);
                    if (bytesRead == -1) {
                        // 客户端关闭连接
                        System.out.println("连接关闭：" + client.getRemoteAddress());
                        client.close();
                        key.cancel();
                        continue;
                    }

                    buffer.flip();
                    byte[] data = new byte[buffer.remaining()];
                    buffer.get(data);
                    String message = new String(data);
                    System.out.println("收到消息：" + message);

                    // 回复客户端
                    ByteBuffer response = ByteBuffer.wrap(("服务器收到：" + message).getBytes());
                    client.write(response);
//                    ByteBuffer[] bs = new ByteBuffer[1];
//                    client.write(bs);
                }
            }
        }
    }
}

其中

1. ServerSocketChannel.open()

• 在 Java 层会通过 IOUtil.newFD() 创建一个新的文件描述符（fd），
• 底层调用 socket() 系统调用，在内核中创建一个 TCP 套接字对象（struct socket + struct sock）
• 返回的 fd 与 Java 的 FileDescriptor 绑定。

2. serverChannel.bind(new InetSocketAddress(8080))

• 调用 bind() 系统调用，将 fd 与指定的 IP 与端口绑定；
• 随后调用 listen()，在内核中为该 socket 创建半连接队列（SYN 队列）和全连接队列（accept 队列）。

3. serverChannel.register(selector, SelectionKey.OP_ACCEPT, null)

• Java 层会调用 SelectorImpl.register() → EPollSelectorImpl.implRegister(),
• 这一步在 JDK 层只是把 SelectionKey 和感兴趣事件注册到 Selector 的内部数据结构中（keySet/registeredKeys），还没有与内核 epoll 对象交互。

4. selector.select()

• 在 EPollSelectorImpl#doSelect() 中，会遍历 registeredKeys，找出新注册或兴趣变化的 fd。

• 对这些 fd，才会在 native 层通过 epoll_ctl(ADD) 或 MOD 将其添加到 eventpoll 红黑树中。

• 这样做的好处是 批量注册和事件修改，避免每次 register 都频繁切换到内核。

• select 会调用 epoll_wait()，从 rdllist（就绪队列）中返回已就绪的 epitem。

• Java 层再将这些事件封装到对应的 SelectionKeyImpl，交给 NIO 事件循环。

四、总结

当一帧数据从网线跃入网卡，它的命运便与操作系统的内核紧密相连。

1. 物理层到内核

• 网卡通过 DMA 将数据写入预分配的内核缓冲区（环形队列），
• 并通过硬中断通知 CPU，触发软中断（NET_RX_SOFTIRQ），由内核线程（如 ksoftirqd）或 NAPI 机制批量轮询处理。
• 数据被封装为 skb（socket buffer），依次穿越 以太网层 → 邻居层 → IP 层 → TCP/UDP 层，
• TCP 层会依据四元组找到对应的 socket，将数据放入 socket 接收队列 (sk_receive_queue)，处理滑动窗口和拥塞控制。

2. 内核事件机制（epoll）

• socket 的等待队列 (sk_wq) 中注册了 epoll 的回调 (ep_poll_callback)，关联 epitem 与 eventpoll 对象。
• 当数据就绪时，ep_poll_callback 将 epitem 放入 epoll 的就绪队列 (rdllist)，
• 并检查 epoll 实例上的等待队列，如果有线程阻塞在 epoll_wait()，调用回调函数（default_wake_function）唤醒它。

3. Java NIO 的映射与封装

• 在 Java 层，ServerSocketChannel.open() 创建 fd 并对应内核 socket; bind() 与 listen() 初始化端口绑定和连接队列。
• channel.register(selector, OP_ACCEPT) 仅在 Selector 内部注册事件，并不会直接调用内核 epoll_ctl；
• 真正的 fd 注册发生在下一次 selector.select() 调用时，通过 JNI 调用 epoll_ctl(ADD/MOD)，将 fd 封装为 epitem 加入 eventpoll 红黑树。
• select 会调用 epoll_wait() 获取就绪事件，并将其映射为 SelectionKeyImpl 返回给 Java 应用层。

4. 从内核到用户态

• 当用户线程被唤醒，它从阻塞点继续执行，从 eventpoll 的就绪队列 (rdllist) 取出事件，交给应用处理。
• 这个过程中，网络事件完成了从 电信号 → 内核 → socket → epoll → Selector → 应用事件循环 的完整生命周期。
