本文详细介绍了采样电阻的定义、分类（电流采样电阻和电压采样电阻）、工作原理以及在电路中的应用，包括电阻分压电路、电桥电路和注意事项。重点强调了选择和使用时的要点以保证测量精度和可靠性。

采样电阻是电路中一种非常重要的元器件，它可以在电路中完成信号采样、电流检测、电压测量等功能。在本文中，我们将详细介绍采样电阻的定义、分类、原理、使用方法等方面的内容，同时还会提供一些相关的示意图，帮助读者更好地理解。

一、采样电阻的定义

采样电阻是指在电路中用于采集信号、测量电流、测量电压等的一种电阻。它一般是将电路中的一部分电流或电压通过电阻分压的方式，转化为可以测量的信号。

二、采样电阻的分类

根据使用场合的不同，采样电阻可以分为电流采样电阻和电压采样电阻两种。

电流采样电阻

电流采样电阻是指在电路中用于检测电流大小的一种电阻。它通常被放置在电路的负载回路中，通过测量两端的电压差来计算电流大小。常见的电流采样电阻有四端电流采样电阻和二端电流采样电阻。

四端电流采样电阻一般采用小电阻值（通常为0.01Ω~1Ω），通过四个引脚与外部电路相连，如图1所示。它的优点是测量精度高、温度系数低，可以在电路中实现较大电流的准确测量。

图1：四端电流采样电阻

二端电流采样电阻一般采用较大的电阻值（通常为10Ω~100Ω），通常只需通过两个引脚与电路相连即可，如图2所示。它的优点是结构简单、成本低，适合于小电流测量。

图2：两端电流采样电阻

电压采样电阻

电压采样电阻是指在电路中用于测量电压大小的一种电阻。它通常被放置在被测电路的回路中，通过测量两端的电压差来计算电压大小。常见的电压采样电阻有分压电阻和限流电阻。

分压电阻一般被用于高精度电压测量中，通常采用较大的电阻值（通常为1kΩ~10kΩ），如图3所示。它的优点是结构简单、测量精度高，适合于大电阻值测量。

图3：分压采样电流

限流电阻一般被用于测量较大电压下的电流大小，通常采用小电阻值（通常为0.01Ω~1Ω），如图4所示。它的优点是测量范围广、响应速度快，适合于大电流测量。

图4：限流采样电阻

三、采样电阻的原理

采样电阻的原理是根据欧姆定律，在电路中通过电阻分压的方式，将电路中的一部分电流或电压转化为可以测量的信号。

对于电流采样电阻，可以利用欧姆定律计算电路中的电流大小，即I=V/R，其中V为电阻两端的电压差，R为电阻阻值。

对于电压采样电阻，可以利用电压分压公式计算被测电路的电压大小，即U2=U1×(R2/(R1+R2))，其中U1为被测电路的电压，U2为采样电阻两端的电压，R1为被测电路与采样电阻串联的电阻，R2为采样电阻的电阻值。

四、采样电阻的应用范围

采样电阻广泛应用于电路中的信号采样、电流检测、电压测量等方面，例如电源电路中的电流检测、电压测量，电机控制中的电流检测，充电器中的电流测量等。在实际应用中，采样电阻还可以通过多种方式进行组合，实现更加复杂的电路功能。

1、电压采样电阻和电流采样电阻的组合使用

电流采样电阻和电压采样电阻可以通过串联或并联的方式组合使用，以实现对电路中电流和电压的同时采样。例如，在电源电路中，可以通过电流采样电阻实现对负载电流的测量，通过电压采样电阻实现对电源电压的测量，以此来判断电源的工作状态是否正常。

2、电阻分压电路

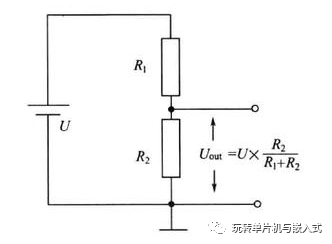

除了在采样电路中使用采样电阻之外，采用电阻分压电路也可以实现对电路中电压的测量。电阻分压电路是将电路中电压分压到一个可以被测量的范围内，常见的电阻分压电路有串联电阻分压电路和并联电阻分压电路两种。如图5所示，串联电阻分压电路中，被测电路的电压通过两个串联的电阻分压到测量电压范围内，其中R1和R2为电阻阻值。
