LTSR 6_NP电流传感器应用

概要

LTSR 6_NP电流传感器应用

数据手册分析

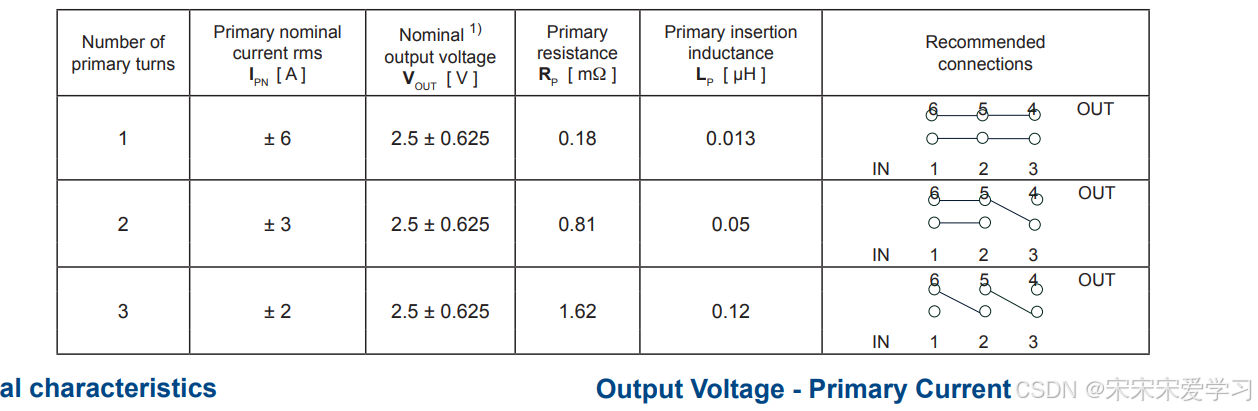

1.设计，对于LTSR 6_NP电流传感器有三种模式可选，不同接线方式电流传感器测量方式不同，如下图：

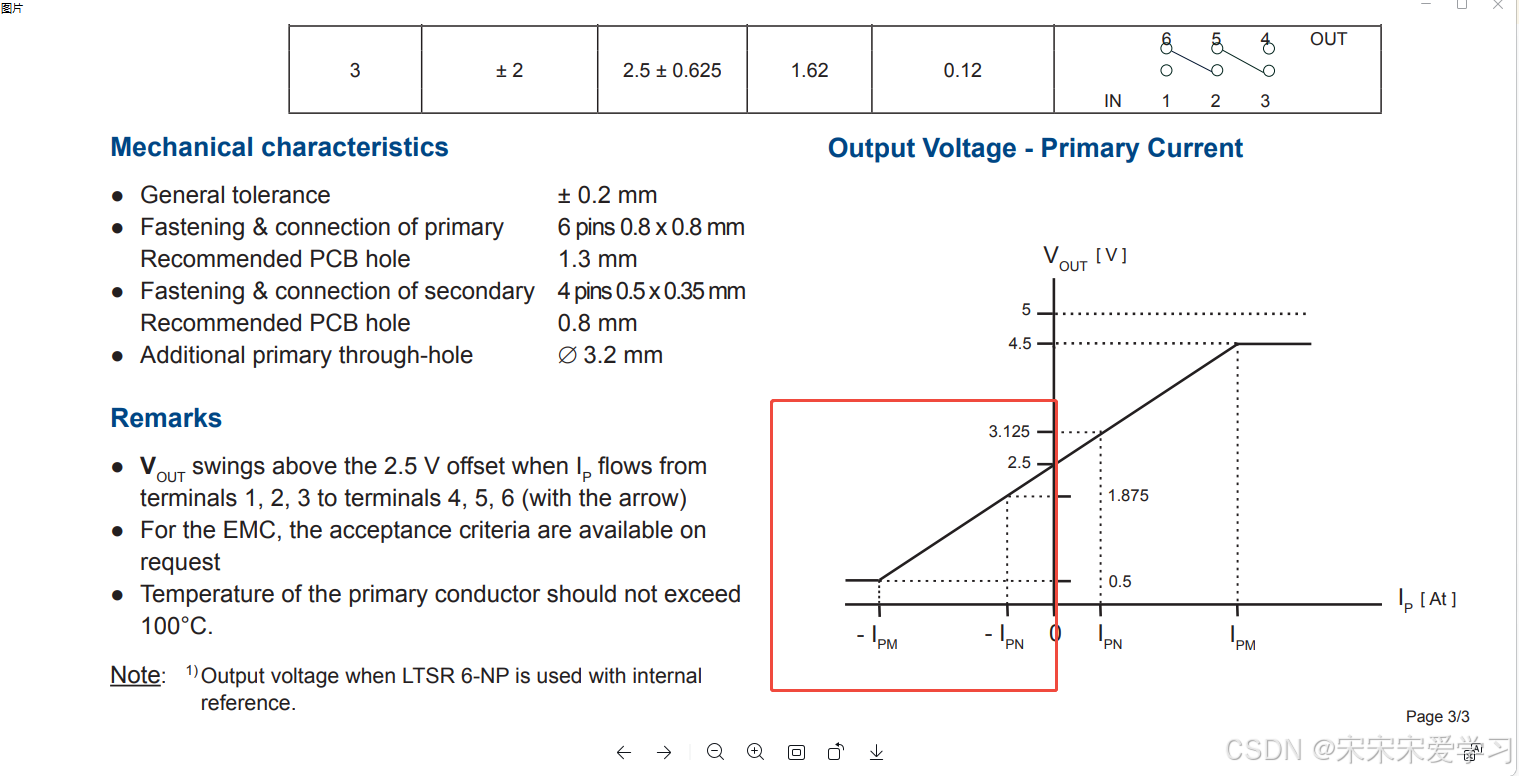

2.举例当采用输入2，输出6时，即第三种模式（Ipn=±2时），若控制芯片的最高的电压只能到3.3V，则可以采用折线的负部分，即在设计时，将输入设置成6，输出设置为2，计算采用负部分计算即可。如图斜率曲线公式为：y=0.3125x+2.5。

传感器说明

LTSR 6-NP电流传感器类似于电流表，在测量芯片级电流时，其通常是串在输入电源线或者地线之间，进行芯片级电流的测试。

技术细节

1.在电源部分通常会加入滤波电容
2.参考电压REF设置为2.5V，需保证参考电压的准确性。

小结

LTSR 6-NP电流传感器类似于电流表，其应用简单。
