一.vivoda配置

链接VScode

在这里插入图片描述

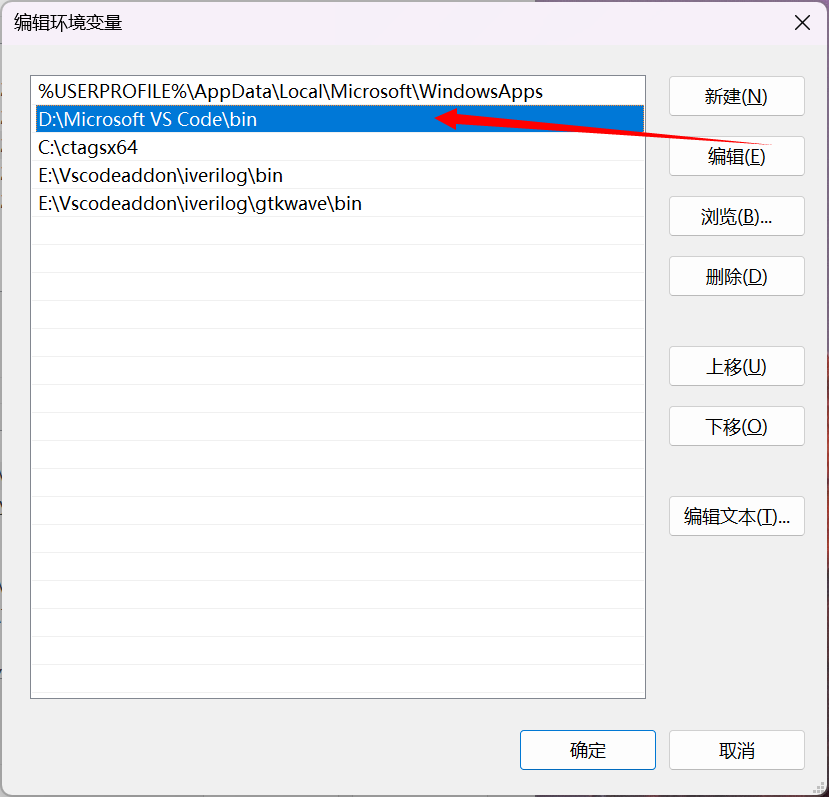

找到vscode中bin文件的安装地址，将其配置到系统/用户环境变量中，目的是为vivado链接vscode配置环境变量

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

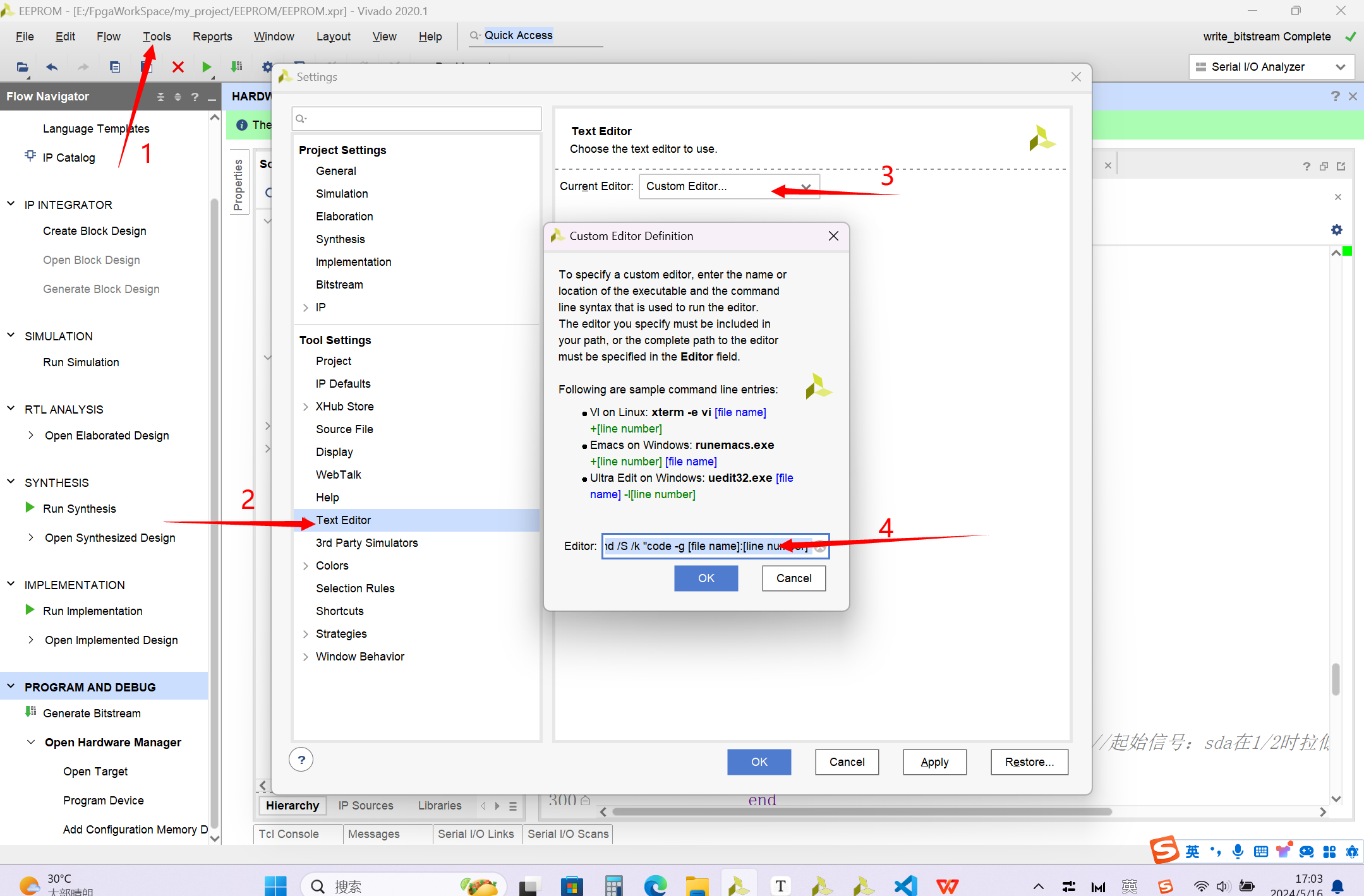

在上图4处加入：cmd /S /k "code -g [file name]:[line number]"

实现功能：在vivado中双击.v文件即可用vscode打开该.v文件.

如果不想用vivado打开时(如跑仿真，上板时)需要改回：Vivado Text Editor(default)

二.vscode配置

安装vscode:VSCode安装配置使用教程（最新版超详细保姆级含插件）一文就够了_vscode使用教程-优快云博客

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

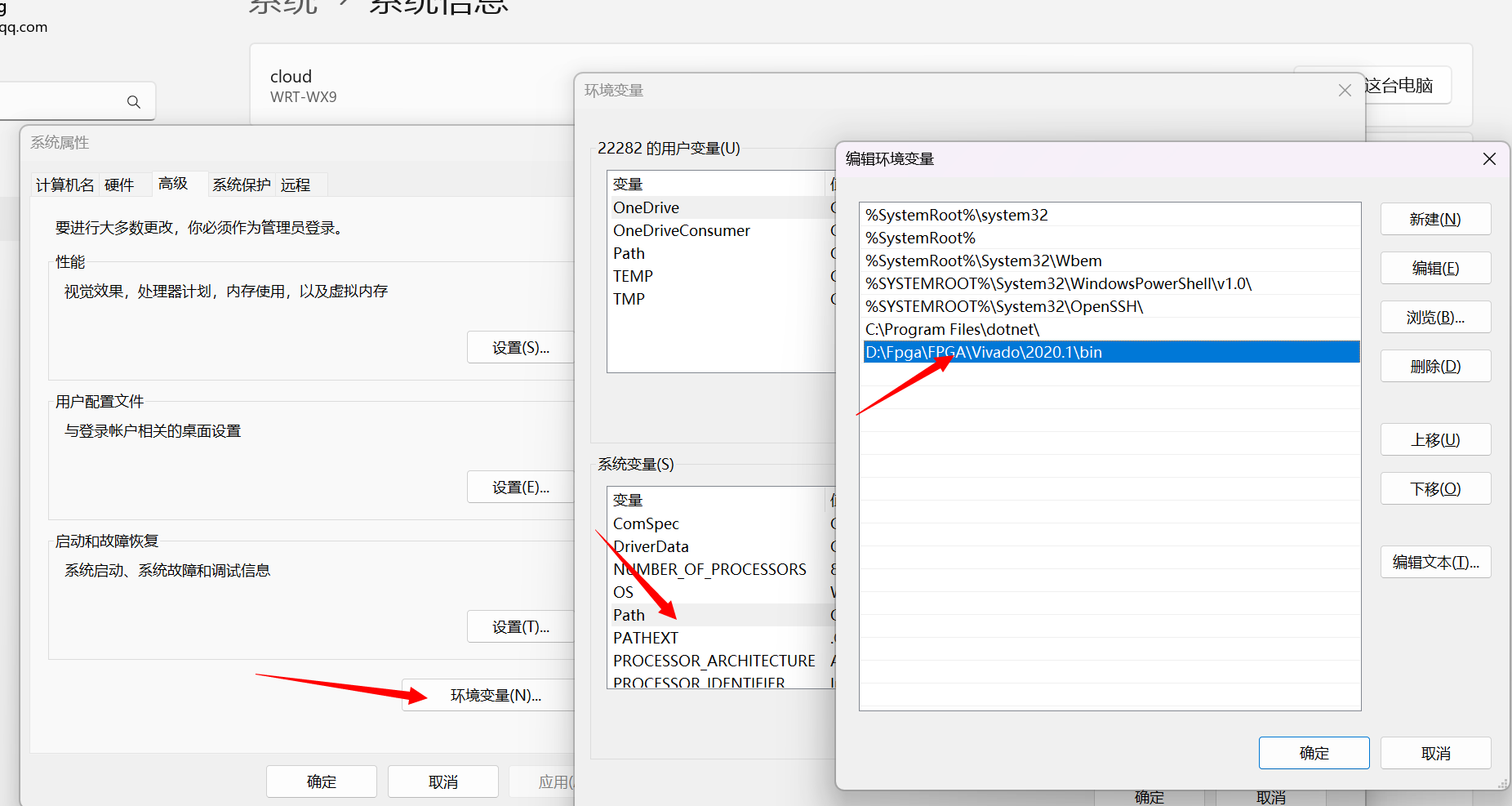

找到vivado中bin文件的安装地址，将其配置到系统/用户环境变量中，目的是在vscode中需要vivado的语法检测

下载插件

Verilog-HDL/SystemVerilog/Bluespec SystemVerilog ：用于语法检查、代码跳转、自动补全、自动生成实例化代码

VSCode配置Verilog/SystemVerilog开发环境（三）插件配置_vscode system verilog查看引用-优快云博客

TerosHDL：模块例化、testbench生成、查看状态转换图、原理图

TerosHDL配置：https://terostechnology.github.io/terosHDLdoc/docs/intro

Verilog Snippet：关键字补齐

CTags Support：代码跳转必备软件

SystemVerilog and Verilog Formatter：格式化代码使代码对齐

Material Icon Theme：设置自定义文件夹图标关联

Asciiflow2:纯文本流程图绘制工具

Draw.io
