基于8086多路温度采集系统设计（仿真、程序、报告）

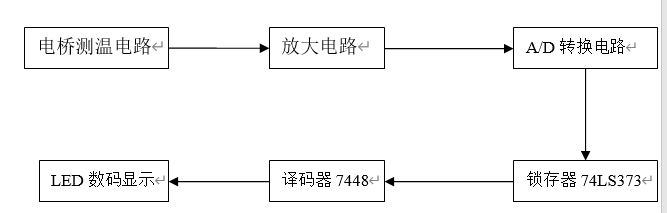

采用铂电阻温度传感器的电阻与温度的关系是非线性的，用电桥实现温度升高引起的电阻变化对应于电压的变化。经A/D转换器后，送入锁存器锁存，在经译码器输出后，再在数码管上显示，由于74LS373具有锁存功能就能实现四位的温度显示。由于铂电阻与温度的关系是非线性的，因此输出的结果测试精度较低，并且不能达到我们对温度控制的要求。

单元电路的设计

(1)温度检测系统

温度信息由温度传感器测量并转换成微安级的电流信号，经过运算放大电路将温度传感器输出的小信号进行跟随放大，输入到A/D转换器（ADC0809）转换成数字信号输入主机。数据经过标度转换后，一方面通过数码管将温度显示出来；另一方面，将该温度值与设定的温度值进行比较，调整电加热炉的开通情况，从而控制温度。在断开电加热器，温度仍然异常，报警器发出声音报警，提示采取相应的调整措施。

(2)温度测量部分
