Altium_Designer PCB布线不受控制

最新推荐文章于 2025-03-07 21:43:17 发布
最新推荐文章于 2025-03-07 21:43:17 发布
阅读量3.2k 收藏 1
点赞数
分类专栏： PCB设计 文章标签： pcb设计制作
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jinchi_boke/article/details/121103069
版权

我这里是单位问题：

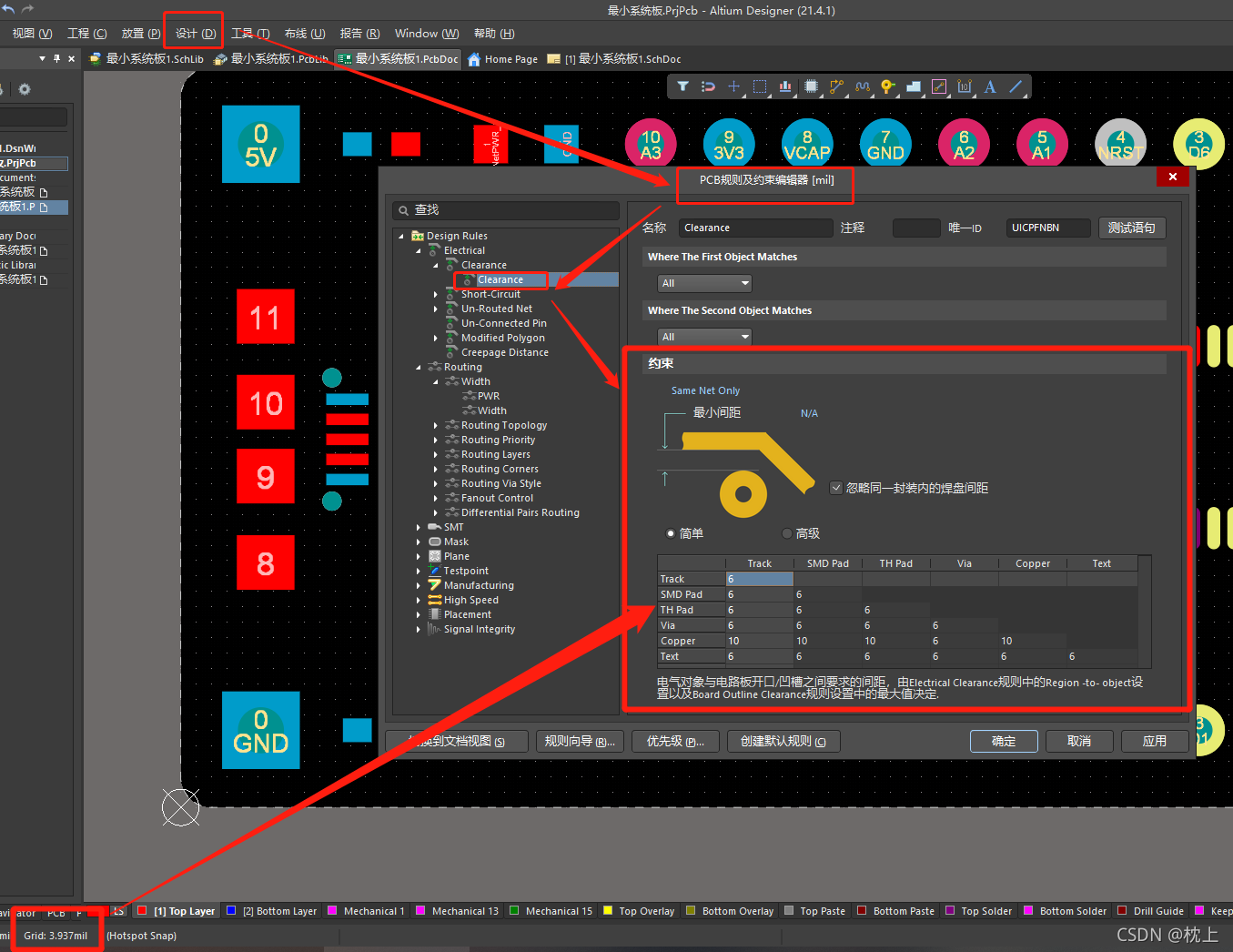

之前左下角网格Grid设置为 mm，所以我在指定布线规则的时候，系统也是按照 mm 来的

解决方法：

英文输入的情况下，按 快捷键 Q 切换网格单位为 mil 就可以了
