【iOS进阶】之深入浅出理解和使用 Core Animation的隐式动画

目录

1 何为隐式动画

1.1特点

1.2 隐式动画如何进行？何时产生？

2 开发者如何利用隐式动画

2.1 CATransaction 没有实例方法，只有类方法。

2.2 UIView的动画方法的实现

3 UIView与隐式动画那若即若离的关系

3.1 CALayer的隐式动画如何产生？

3.2 UIView如何禁用其layer的隐式动画

4 控制UIView或CALayer的隐式动画效果

4.1.  控制UIView的动画（不仅仅是隐式动画）

4.2. 控制单独的图层的隐式动画

5 总结

6 参考文献

---

iOS中的动画，最大的动画分类有2种：隐式动画和显式动画。这两者相同，但又有所不同：隐式动画跟id<CAAction>有关（称为行为）；显式动画跟CAAnimation及其子类有关（CAAnimation遵循CAAction协议）。

1 何为隐式动画

1.1特点

        （1）系统自带的

        （2）发生在CALayer改变（属性值被更改，或者图层树发生改变）。【注意】：为什么是CALayer，而不是UIView？下面会说到）

        隐式动画是系统自己创建的动画。我们不需要做任何设置，由系统去决定这个动画如何进行，何时产生。

 【体现】：当我们改变CALayer的动画属性（背景色、透明度等）的时候，CALayer的改变会有一个过渡的过程（动画）。这个过渡的动画，就是系统的隐式动画。

   self.regLayer = [CALayer layer];
   self.regLayer.frame = CGRectMake(50, 100, 150, 80);
   self.regLayer.backgroundColor = [UIColor yellowColor].CGColor;

     .....................


- (void)btnClick {
//当图层regLayer的属性（backgroundColor）发生改变，隐式动画就会产生
    self.regLayer.backgroundColor = [UIColor redColor].CGColor;
}



1.2 隐式动画如何进行？何时产生？

  这涉及到一个概念：事务。

    （1）何为CATransaction（事务）

      代表一个原子操作。里面可以包含一系列属性动画，相当于是一个动画集合。

       主线程维护了一个事务栈。每一个runloop开始的时候系统都会开启一个新的事务（隐式事务），放在栈顶。当前runloop里的所有动画属性的改变、创建的动画对象等跟动画有关的东西都会被集中到处于栈顶事务里，在当前runloop即将进入休眠时，栈里的事务就会被系统提交执行。从而产生隐式动画（默认持续时间为0.25秒）。

      系统在线程的runloop注册了一个监听者，在即将休眠（beforeWating）和即将退出loop(Exit)的时候发生回调。优先级式2000000，比其他的observer的优先级都低（优先级高的先执行）。当回调触发，在回调中，系统就把栈里的所有事务里的动画合并，提交到渲染进程。

     然而对于多个动画事务合并，经测试：相同属性动画的合并（如0-6-10-21，变化直接从0-21 进行过渡变化），不同的属性的动画保留，如下栗子：

#import "VOLImplicitCAViewController.h"

@interface VOLImplicitCAViewController ()

@property(nonatomic, weak) CALayer *regLayer;

@end

@implementation VOLImplicitCAViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    [self initialUI];
}
- (void)initialUI {
    CALayer *regLayer = [CALayer layer];
    regLayer.frame = CGRectMake(50, 100, 150, 80);
    regLayer.backgroundColor = [UIColor yellowColor].CGColor;
    regLayer.position = CGPointMake(200, 200);
    [self.view.layer addSublayer:regLayer];
    self.regLayer = regLayer;

    UIButton *btn = [UIButton new];
    btn.frame = CGRectMake(100, 700, 100, 100);
    btn.backgroundColor = [UIColor blackColor];
    [btn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [btn setTitle:@"改变" forState:UIControlStateNormal];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];
}
- (void)btnClick {
    [CATransaction begin];
    [CATransaction setAnimationDuration:7.0];
    self.regLayer.backgroundColor = [UIColor redColor].CGColor;
    self.regLayer.position = CGPointMake(200, 400);
    [CATransaction commit];

    [CATransaction begin];
    self.regLayer.position = CGPointMake(200, 550);
    [CATransaction commit];

    [CATransaction begin];
    self.regLayer.position = CGPointMake(100, 550);
    [CATransaction commit];
}

@end

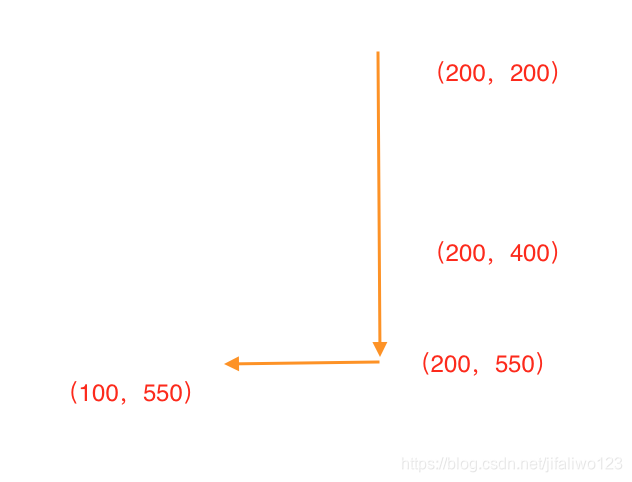

上述代码， 按理说，动画的路径应该是：先往下移动，再往左移动

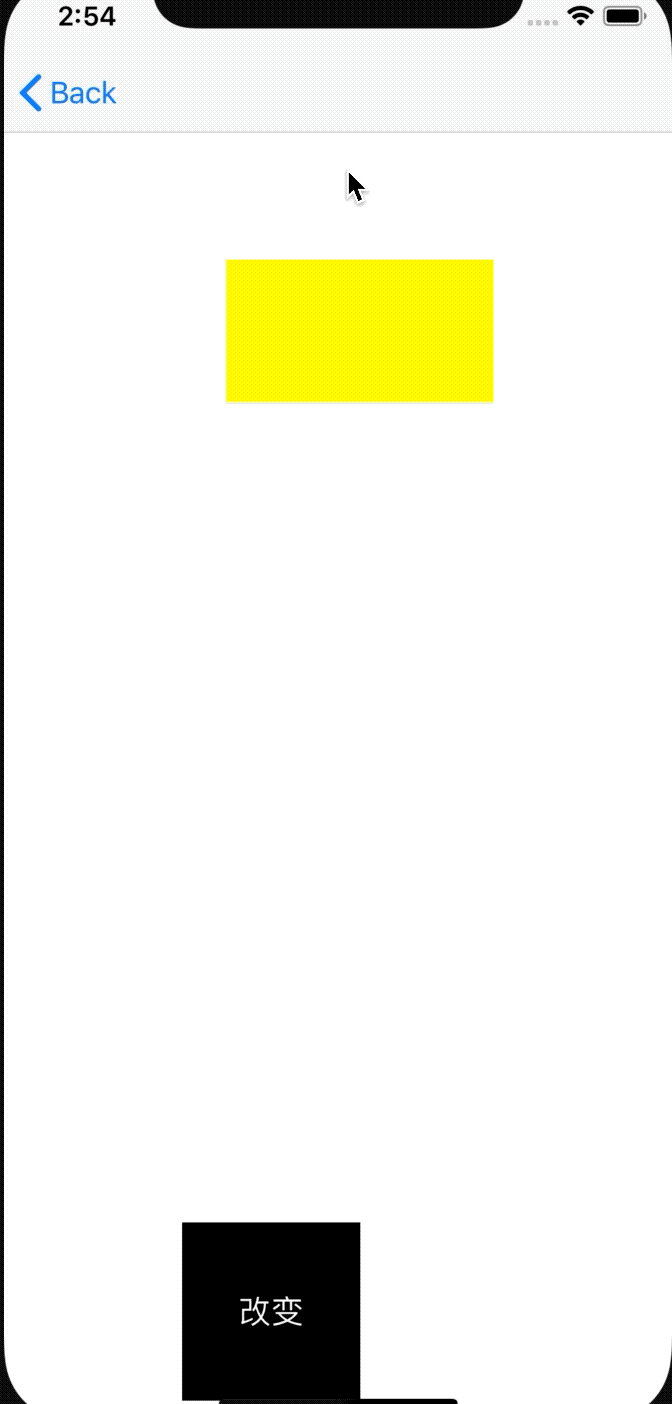

然而，代码运行之后，则是直接往左下角移动，如图

       因此，建议如果要做多个有先后次序的动画，应该使用显示动画里的组动画CAAnimationGroup。否则可能得到意想不到的动画效果。

2 开发者如何利用隐式动画

开发者可以通过设置事务（CATransaction）来控制系统的产生的隐式动画。

2.1 CATransaction 没有实例方法，只有类方法。

（1）+begin（显式事务）

开始一个事务，相当于push，入栈。该语句之后是我们的设置代码。

（2）+commit

提交一个事务。相当于pop，出栈。

【注意】：

• 事务可以嵌套，但是内部的事务commit后不会被执行。只有最外层的事务commit，整个动画才会被执行。
• begin 和 commit是成对出现的，

我们的属性改变、事务的设置都放在begin 和commit之间。

    [CATransaction begin];
    [CATransaction setAnimationDuration:7.0];
    self.regLayer.backgroundColor = [UIColor redColor].CGColor;
    self.regLayer.position = CGPointMake(200, 200);
    [CATransaction commit];

（3）+setAnimationDuration

设置当前事务动画的持续时间（系统默认的持续时间是0.25秒）

（4）+animationDuration

获取当前事务的动画的持续时间（系统默认的持续时间是0.25秒）

【注意】

• 当前事务：指的是事务栈上处于栈顶的事务。
• 在一对事务语句里面，“当前事务”就是只这个begin commit 包含的事务。
• 如果我们没有自己push一个事务，那么这个当前事务就是系统维护的事务栈的处于栈顶的事务。

因此，当我们要自己设置隐式动画的时候，应该自己begin一个事务，在这个事务里做设置，否则我们的设置将影响其他的事务，产生我们不期待的动画。

（5）+setCompletionBlock:

设置事务完成后执行的block。



2.2 UIView的动画方法的实现

UIView有两个设置动画的老方法：+beginAnimations:context:和+commitAnimations（用法和CATransaction的+begin和+commit方法类似）

UIView的新的block动画类方法+animateWithDuration:animations:

其内部实现就是设置了CATransaction。

而UIView的带有完成block的类方法，其完成block是设置了CATransaction的+setCompletionBlock



3 UIView与隐式动画那若即若离的关系

        我们知道，UIView内部由一个CALayer（layer属性）。在屏幕上显示的，做动画的其实是CALayer，并非UIView。UIView是其内部管理的layer的代理。所有对UIView所做的设置/读取其实都是在设置/读取其内部的layer的对应属性。然而，改变UIView的背景色等属性，或则改变UIView.layer的背景色等属性，即使这些改变的代码语句是放在CATransaction的begin/commit之间，也不会产生隐式动画。这是因为UIView禁用了其管理的layer的隐式动画。

3.1 CALayer的隐式动画如何产生？

        当CALayer的属性发生改变，系统会向CALayer读取一个action（既实现了CAAction协议的对象，称为行为）用来执行动画。CALayer返回的action步骤如下：

（1）CALayer判断自己有没有实现了CALayerDelegate协议的代理，如果有，判断该代理是否实现了CALayerDelegate协议的-actionForLayer:forKey方法。如果有实现该方法，调用该方法并返回结果。

（2）如果步骤（1）中，自己没有代理，或者有代理但是代理没有实现-actionForLayer:forKey方法，则CALayer检查其actions字典（该字典是【属性名称：行为】的映射）。如果查找有值，返回结果。

（3）actions字典查找不到，则CALayer检查其style字典（该字典是【属性名称：行为】的映射）。如果查找有值，返回结果。

（4）如果style字典仍然没查找到，则图层直接调用实现了每个属性标准动画行为的方法：-defaultActionForKey:方法。

   【总结】：上述步骤，只要返回非nil，就会中断查找并将值返回。如果返回的是nil，就会接着往下查找。 注意：[NSNull null] 不是nil，返回它会中断查找过程，但是会返回空给系统，系统会依然沿着上述步骤查找动画。



3.2 UIView如何禁用其layer的隐式动画

       UIView/UIView.layer的动画属性更改在CATransaction的begin/commit之间的时候没有动画产生，但是在UIView的动画类方法，是有动画产生的。我们平时用的动画，就是用的UIView的类方法。

例子1:没有动画产生，背景色瞬间变色

#import "VOLLayerAndViewViewController.h"

@interface VOLLayerAndViewViewController ()

@property(nonatomic, weak) UIView *colorView;

@end

@implementation VOLLayerAndViewViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    UIView *colorView = [[UIView alloc] initWithFrame:CGRectMake(80, 100, 100, 100)];
    colorView.backgroundColor = [UIColor yellowColor];
    [self.view addSubview:colorView];
    self.colorView = colorView;

    UIButton *colorViewbtn = [UIButton new];
    colorViewbtn.frame = CGRectMake(80, 100 + 500, 100, 50);
    colorViewbtn.backgroundColor = [UIColor blackColor];
    [colorViewbtn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [colorViewbtn setTitle:@"改变View" forState:UIControlStateNormal];
    [colorViewbtn addTarget:self action:@selector(colorViewbtnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:colorViewbtn];
}
- (void)colorViewbtnClick {
    [self normalChange];
}
- (void)normalChange {
//改变UIView的属性（backgroundColor），没有隐式动画产生
    self.colorView.backgroundColor = [UIColor redColor];
}

@end

       因此，UIView作为其layer的代理，实现了CALayerDelegate协议的-actionForLayer:forKey方法，但是在动画block之外，返回的是nil。在动画block里之内则返回了响应的行为对象。我们可以在UIView动画提交前后打印其动画对象验证：

#import "VOLLayerAndViewViewController.h"

@interface VOLLayerAndViewViewController ()

@property(nonatomic, weak) UIView *colorView;

@end

@implementation VOLLayerAndViewViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    ........

    UIButton *colorViewbtn = [UIButton new];
    colorViewbtn.frame = CGRectMake(80, 100 + 500, 100, 50);
    colorViewbtn.backgroundColor = [UIColor blackColor];
    [colorViewbtn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [colorViewbtn setTitle:@"改变View" forState:UIControlStateNormal];
    [colorViewbtn addTarget:self action:@selector(colorViewbtnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:colorViewbtn];
}
- (void)colorViewbtnClick {
    [self printAnimation];
}
- (void)printAnimation {
    NSLog(@"block外---上--- %@", [self.colorView actionForLayer:self.colorView.layer forKey:@"backgroundColor"]);
    [UIView beginAnimations:nil context:nil];
        NSLog(@"block内------ %@", [self.colorView actionForLayer:self.colorView.layer forKey:@"backgroundColor"]);
    [UIView commitAnimations];
    NSLog(@"block外---下--- %@", [self.colorView actionForLayer:self.colorView.layer forKey:@"backgroundColor"]);

}
@end

2019-04-22 14:13:42.645028+0800 LayerPractice[42139:4887056] block外---上--- <null>
2019-04-22 14:13:42.645232+0800 LayerPractice[42139:4887056] block内------ <CABasicAnimation: 0x600002fd34c0>
2019-04-22 14:13:42.645333+0800 LayerPractice[42139:4887056] block外---下--- <null>

      另外，除了用-actionForLayer:forKey禁用CALayer的隐式动画，还有一个禁用CALayer隐式动画的方法。

   CATransaction的类方法：

+ (void)setDisableActions:(BOOL)flag;

• flag为YES，对当前CATransaction的所有属性禁用隐式动画
• flag为NO，对当前CATransaction的所有属性打开隐式动画

【注意】：还是那句话，对CATransaction的设置，最要是先自己push一个事务。否则会得到不期待的效果。



4 控制UIView或CALayer的隐式动画效果

控制隐式动画，主要参考隐式动画的产生路径（3.1 CALayer的隐式动画如何产生？），通过介入这些路径，达到控制隐式动画的目的。UIView和CALayer的控制隐式动画的方式是不一样的。

4.1.  控制UIView的动画（不仅仅是隐式动画）

由于UIView禁用了其图层的隐式动画，因此对于关联了UIView的图层，除了通过自定义UIView并且覆盖-actionForLayer:forKey的实现来控制隐式动画外，没有别的方法来。这里给出的是UIView做动画的方法，而不仅仅是控制隐式动画的方法。

（1）使用UIView的动画方法（CAtransition没用），如

+ (void)animateWithDuration:animations:completion:
[UIView beginAnimations:nil context:nil];
[UIView commitAnimations];
........
等等的UIView动画方法

（2）自定义UIView，覆盖-actionForLayer:forKey的实现（控制隐式动画）

对于我们要设置的特殊属性动画，创建并返回一个自定义的动画。其他不需要做特殊动画的属性，直接调用[super actionForLayer:layer forKey:event]返回

@interface VOLImplictView : UIView

@end

#import "VOLImplictView.h"

@implementation VOLImplictView
- (nullable id<CAAction>)actionForLayer:(CALayer *)layer forKey:(NSString *)event {
    if ([event isEqualToString:@"backgroundColor"]) {
        //可以任意修改动画
        CABasicAnimation *animation = [CABasicAnimation animation];
        animation.duration = 5.0f;
        return animation;
    }
//对于不需要自定义/修改的动画，直接调用[super actionForLayer:layer forKey:event]返回
    return [super actionForLayer:layer forKey:event];
}
@end

==================================================
@interface VOLImplicitViewController ()
@property(nonatomic, weak) VOLImplictView *implictView;
@end

@implementation VOLImplicitViewController

- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    VOLImplictView *implictView = [[VOLImplictView alloc] initWithFrame:CGRectMake(50, 200, 200, 200)];
    implictView.backgroundColor = [UIColor yellowColor];
    [self.view addSubview:implictView];
    self.implictView = implictView;

    UIButton *btn = [[UIButton alloc] initWithFrame:CGRectMake(50, 500, 100, 50)];
    btn.backgroundColor = [UIColor blueColor];
    [btn setTitle:@"点击改变" forState:UIControlStateNormal];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];

}
- (void)btnClick {
    self.implictView.backgroundColor = [UIColor brownColor];
    self.implictView.frame = CGRectMake(50, 200, 250, 250);
}

（3）使用显式动画

显式动画有多种，这里暂且不给栗子先。



4.2. 控制单独的图层的隐式动画

对于单独的图层（直接创建的CALayer），控制其隐式动画的方法（不限于CALayer的可动画属性，自定义的属性也可以定义其对应的行为，让其触发）如下：

（1）CATransaction。上述给的栗子有相关的方法，这里不在赘叙。

（2）实现图层的-actionForLayer:forKey:方法。有3中实现：

• 自定义CALayer并且实现-actionForLayer:forKey:方法。
• 将layer的delegate指向单独的CALayer，该CALayer实现actionForLayer:forKey:
• 创建一个继承自NSObject的工具类，然后将其设置为layer的代理，由这个工具类去实现动画

 下面的栗子为自定义CALayer并且实现-actionForLayer:forKey:方法。

@interface VOLDelegateLayer : CALayer
@end
@implementation VOLDelegateLayer

- (instancetype)init {
    if ((self = [super init])) {
        self.delegate = self;
    }
    return self;
}
#pragma mark - CALayerDelegate
- (nullable id<CAAction>)actionForLayer:(CALayer *)layer forKey:(NSString *)event {
    NSLog(@"___________________%@", event);
    if ([event isEqualToString:@"backgroundColor"]) {
        CATransition *transition = [CATransition animation];
        transition.type = kCATransitionReveal;
        transition.subtype = kCATransitionFromBottom;
        return transition;
    }
    return nil;
}
@end

===============================================
@interface VOLLayerDelegateViewController ()
@property(nonatomic, weak) VOLDelegateLayer *layer;
@end
@implementation VOLLayerDelegateViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    VOLDelegateLayer *layer = [VOLDelegateLayer layer];
    layer.frame = CGRectMake(80 + 150, 180, 100, 100);
    layer.backgroundColor = [UIColor yellowColor].CGColor;
    [self.view.layer addSublayer:layer];
    self.layer = layer;

    UIButton *btn = [UIButton new];
    btn.frame = CGRectMake(100, 700, 100, 50);
    btn.backgroundColor = [UIColor blackColor];
    [btn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [btn setTitle:@"引起动画" forState:UIControlStateNormal];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];
}
- (void)btnClick {
    self.layer.backgroundColor = [UIColor redColor].CGColor;
}
@end

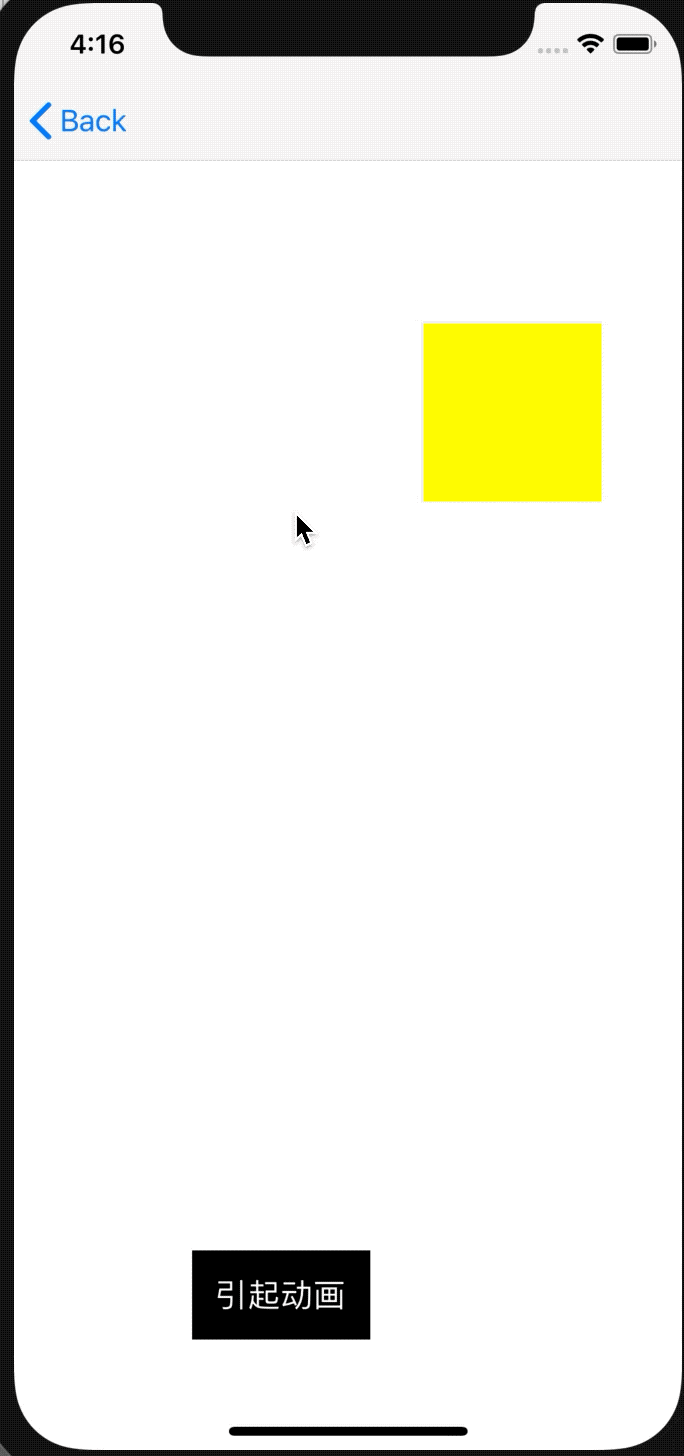

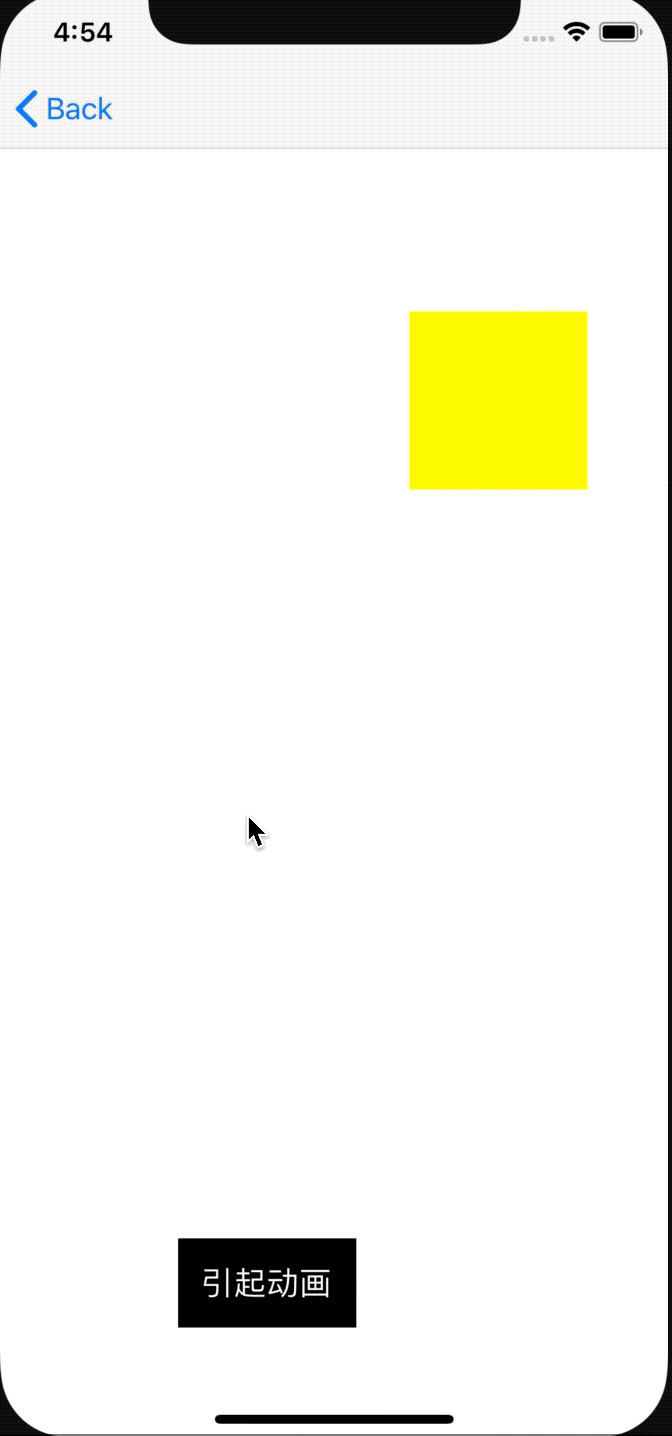

效果如下：当改变背景色，layer有向下揭盖上一层layer的效果（由transition.type = kCATransitionReveal;
        transition.subtype = kCATransitionFromBottom;控制）

【注意】：CALayer的代理不要设置为UIView/UIViewController

UIView已经把自己设置为其layer的代理，会出现野指针crash，或则会影响UIView自带的layer

设置为UIViewController的话，会在push之后启动了动画，然后再POP出来，产生crash。原因是野指针（已亲测复现该崩溃，见demo的VOLAnimationViewController类）。（应该是Viewcontroller被释放了）。

（3）给CALayer提供一个actions字典

actions字典默认是没有的。我们可以给CALayer提供一个actions字典。

@interface VOLActionsViewController ()
@property(nonatomic, weak) CALayer *layer;
@end

@implementation VOLActionsViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    CALayer *layer = [CALayer layer];

    layer.frame = CGRectMake(80 + 150, 180, 100, 100);
    layer.backgroundColor = [UIColor yellowColor].CGColor;
    [self.view.layer addSublayer:layer];
    self.layer = layer;

    UIButton *btn = [UIButton new];
    btn.frame = CGRectMake(100, 700, 100, 50);
    btn.backgroundColor = [UIColor blackColor];
    [btn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [btn setTitle:@"引起动画" forState:UIControlStateNormal];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];

}
- (void)btnClick {
    [self actionChangeForAnimate];
}
- (void)actionChangeForAnimate {
    CATransition *transition = [CATransition animation];
    transition.type = kCATransitionReveal;
    transition.subtype = kCATransitionFromTop;
    self.layer.actions = @{@"backgroundColor": transition};
    //    self.layer.actions = @{@"backgroundColor" : [NSNull null]};
    self.layer.backgroundColor = [UIColor redColor].CGColor;
}
@end

（4）自定义CALayer，覆盖最后的默认的动画提供方法：+defaultActionForKey:

@interface VOLLayer : CALayer
@end
@implementation VOLLayer

+ (id<CAAction>)defaultActionForKey:(NSString *)event {
    if ([event isEqualToString:@"backgroundColor"]) {
        CATransition *theAnimation = [[CATransition alloc] init];
        theAnimation.duration = 1.0;
//设置颜色渐变的同时，伴随图层从右侧push进入的效果
        theAnimation.timingFunction = [CAMediaTimingFunction functionWithName:kCAMediaTimingFunctionEaseIn];
        theAnimation.type = kCATransitionPush;
        theAnimation.subtype = kCATransitionFromRight;
        return theAnimation;
    }
    return [super defaultActionForKey:event];
}
@end
===================================
@interface VOLDefaultActionViewController ()
@property(nonatomic, weak) VOLLayer *layer;
@end
@implementation VOLDefaultActionViewController
- (void)viewDidLoad {
    [super viewDidLoad];
    self.view.backgroundColor = [UIColor whiteColor];
    VOLLayer *layer = [VOLLayer layer];
    layer.frame = CGRectMake(80 + 150, 180, 100, 100);
    layer.backgroundColor = [UIColor yellowColor].CGColor;
    [self.view.layer addSublayer:layer];
    self.layer = layer;

    UIButton *btn = [UIButton new];
    btn.frame = CGRectMake(100, 700, 100, 50);
    btn.backgroundColor = [UIColor blackColor];
    [btn setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
    [btn setTitle:@"引起动画" forState:UIControlStateNormal];
    [btn addTarget:self action:@selector(btnClick) forControlEvents:UIControlEventTouchUpInside];
    [self.view addSubview:btn];

}
- (void)btnClick {
    self.layer.backgroundColor = [UIColor brownColor].CGColor;
}
@end

效果如下（这是一个渐变的过程，但是我这个GIF制作出来，渐变效果没了，晕）



5 总结

隐式动画是系统通过一系列查找步骤，获取默认的动画对象所做的动画。可以通过介入这些步骤，达到控制隐式动画的目的。

最后遗留一个问题：

       根据系统获取默认动画对象的步骤，第3个步骤的CALayer的style的字段如何设置动画？我自定义一个包含动画对象的字典，动画是设置不出来的。目前我也没找到相关的通过设置CALayer的style字段来设置动画。希望好心人给我一下提示，我们一起学习共同进步哈！^ ^

6 参考文献

1. CALayer的隐式动画
2. iOS 保持界面流畅的技巧
3. iOS动画原理--隐式动画
4. 你所不知道的CALayer隐式动画及事务

5. 设置CALayer的delegate时需要注意的问题
