1 系统自带自动布局约束

1.1 有公式

iOS的系统自带的给UIView添加约束的方式：

+(instancetype)constraintWithItem:(id)view1

attribute:(NSLayoutAttribute)attr1

relatedBy:(NSLayoutRelation)relation

toItem:(nullable id)view2

attribute:(NSLayoutAttribute)attr2

multiplier:(CGFloat)multiplier

constant:(CGFloat)c

也即

view1.attr1 = view2.attr2 * multiplier + c （*是相乘的意思）

1.2 添加约束到view上的规则

【规则】：主要看view1 和view2之间到关系

（1）兄弟关系，则约束加到共同的最低父视图

（2）非兄弟关系，则沿着关系树往上找，约束加到共同的最低祖先视图

（3）直接父子关系，则约束加到父视图上

（4）都是自己，则约束加到自己身上

1.3 写一个完整的布局约束

步骤就是：

（1）创建约束（参考1.1）

（2）将约束添加到View 上（参考1.2）

// 高度约束（添加到yellowView身上）
NSLayoutConstraint *heightConstraint = [NSLayoutConstraint constraintWithItem:yellowView attribute:NSLayoutAttributeHeight relatedBy:NSLayoutRelationEqual toItem:nil attribute:NSLayoutAttributeNotAnAttribute multiplier:0.0 constant:50];
[yellowView addConstraint:heightConstraint];
// 间距约束（添加到self.view身上）
CGFloat margin = 20;
[self.view addConstraints:@[
                            // 左边
                            [NSLayoutConstraint constraintWithItem:yellowView attribute:NSLayoutAttributeLeft relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeLeft multiplier:1.0 constant:margin],

                            // 右边
                            [NSLayoutConstraint constraintWithItem:yellowView attribute:NSLayoutAttributeRight relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeRight multiplier:1.0 constant: - margin],

                            // 底部
                            [NSLayoutConstraint constraintWithItem:yellowView attribute:NSLayoutAttributeBottom relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeBottom multiplier:1.0 constant: - margin]
                            ]];

2 步步深入Masonry代码

2.1 代码解析

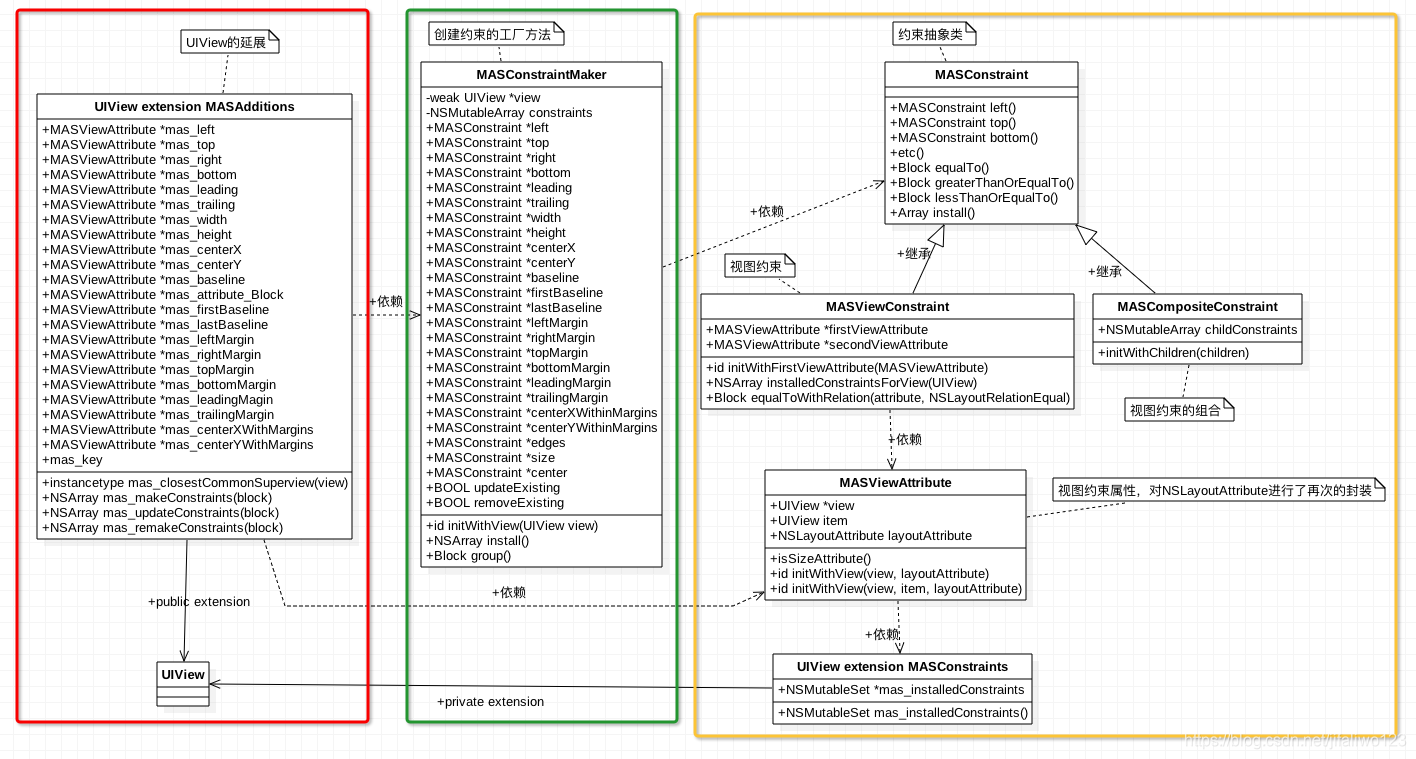

贴一张经典的Masonry的类图。

其中，核心类：

（1）自定义的约束结构体（MASConstraint、MASViewConstraint、MASCompositeConstraint）

（2）方便用户操作的创建约束的类（MASConstraintMaker）

MASConstraintMaker 提供方便的调用方法（链式调用）让用户设置约束并生成自定义的约束结构体， MASConstraintMaker install 约束的时候解析这些自定义的约束结构体，生产系统的约束并添加到view上。

2.1.1 约束添加过程概览

首先，我们看看平常使用Masonry添加约束的方式，代码如下：

        [self.bottomView mas_makeConstraints:^(MASConstraintMaker *make) {
            make.left.right.and.bottom.equalTo(self);
            make.top.equalTo(self.topView.mas_bottom);
            make.height.equalTo(self.topView);
        }];

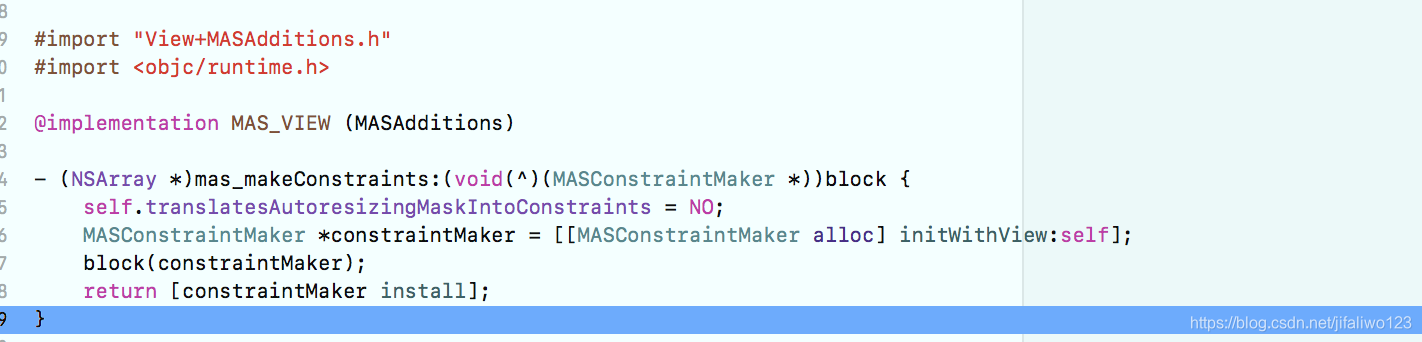

mas_makeConstraints方法位于文件“NSArray+MASAdditions.h”。定位到该方法如下图：

代码所做到步骤如下：

（1）设置约束的translatesAutoresizingMaskIntoConstraints为NO

translatesAutoresizingMaskIntoConstraints 为iOS前期的自动布局属性autoresizing mask，它只能设置父子视图之间的布局，不能设置兄弟视图之间的布局。

YES:自动将这些自动布局属性转换为NSLayoutConstraint对象添加到视图上。比如一些有固有的大小的视图，赋值了image的imageview,会自带有width、height的约束。

NO：不自动将～～～～～～～～～～～～～～～～～～～～～～～～～～～

【问题】：为什么要写死，设置为NO?

当translatesAutoresizingMaskIntoConstraints为YES的时候，由于会自动转换一些NSLayoutConstraint对象添加到视图，这些自动添加的NSLayoutConstraint对象有可能会跟我们设置的布局冲突。从而导致布局冲突警告。

（2）创建maker

（3）执行block，也就是

^(MASConstraintMaker *make) {

make.left.right.and.bottom.equalTo(self);

make.top.equalTo(self.topView.mas_bottom);

make.height.equalTo(self.topView);

}

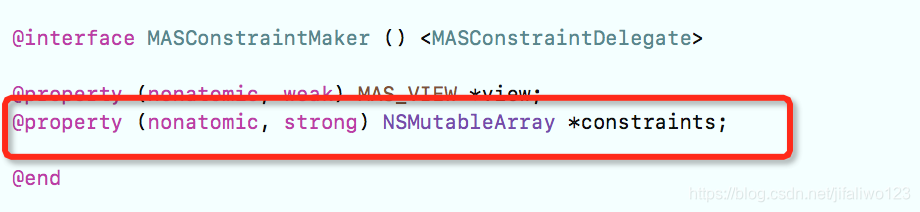

执行完这些block，会创建出相应的约束结构体，这些结构体会放到maker内部的数组里保存，如下

（4）install maker的constraints数组里面的约束，也就是解析前面创建的约束结构体，生成系统的约束结构体NSLayoutConstraint，然后add到view上，完成约束的最后的添加。

2.1.2 maker添加约束的过程

从上面我们可以看到，maker添加约束的核心代码就在的MASConstraintMaker 的Block里。那么，它是如何通过这个block去创建我们要的约束的呢。下面，我们逐步进入代码进行分析。

我们就举其中的一句代码做栗子

 make.left.right.and.bottom.equalTo(self);

（1） make.left

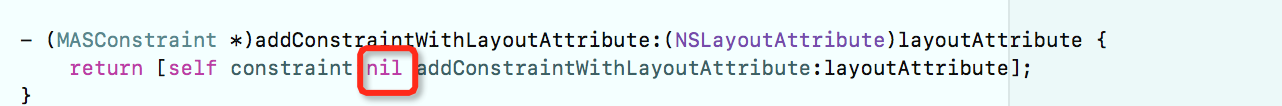

该约束被加入到maker的constraints数组中。

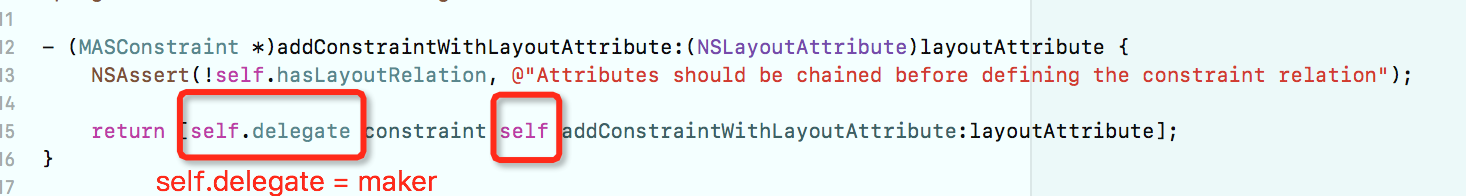

该约束的delegate = self（即maker）

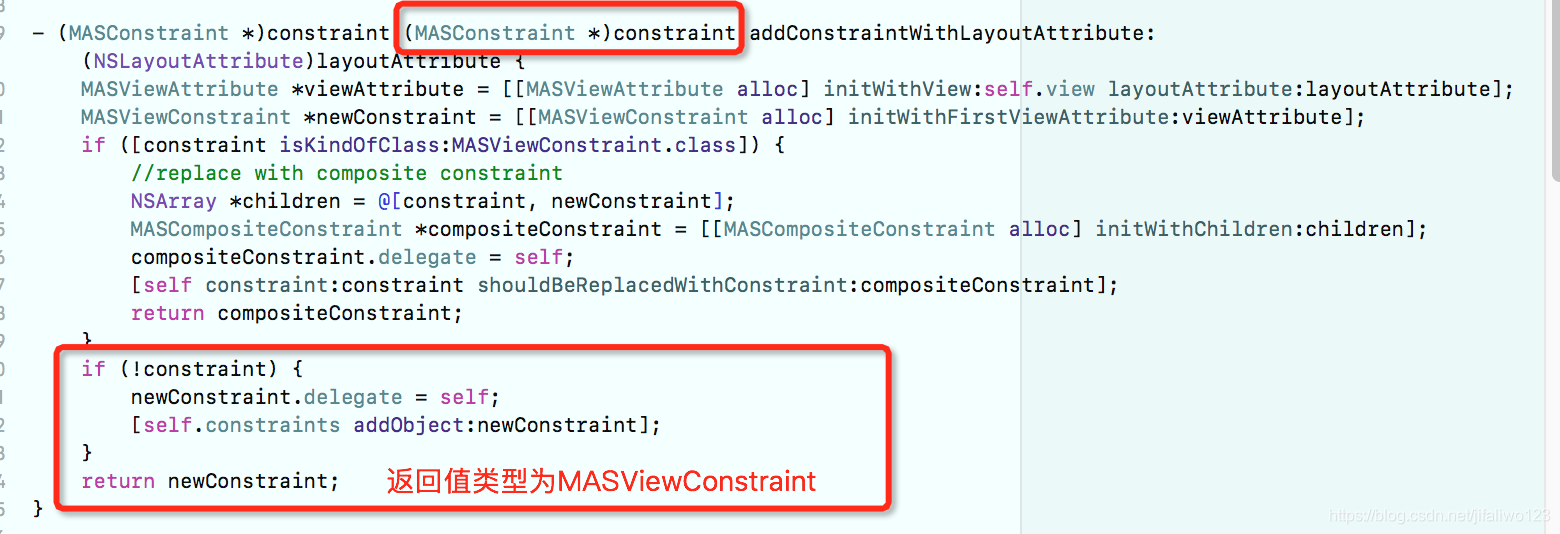

make.left的结果，返回MASViewConstraint类型
此时maker的constraints数组为：

maker的constraints数组

left<delegate = maker>

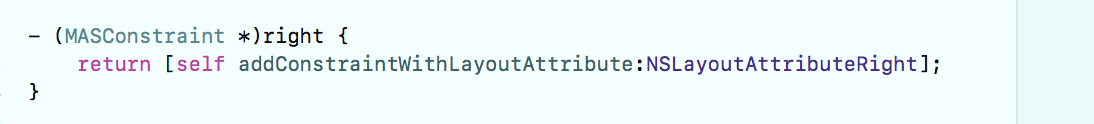

（2）make.left.right

因为（1）make.left返回MASViewConstraint类型，因此，.right的时候调用的是MASViewConstraint类型（left约束）的right函数（即基类MASConstraint的right方法）

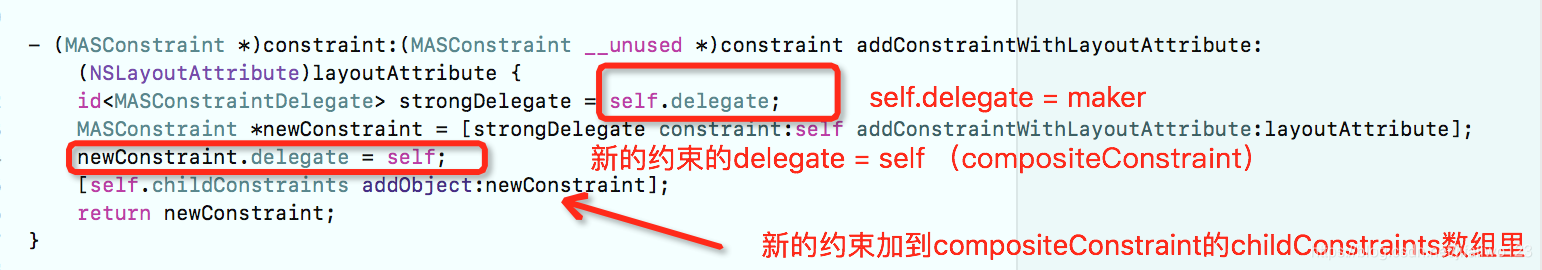

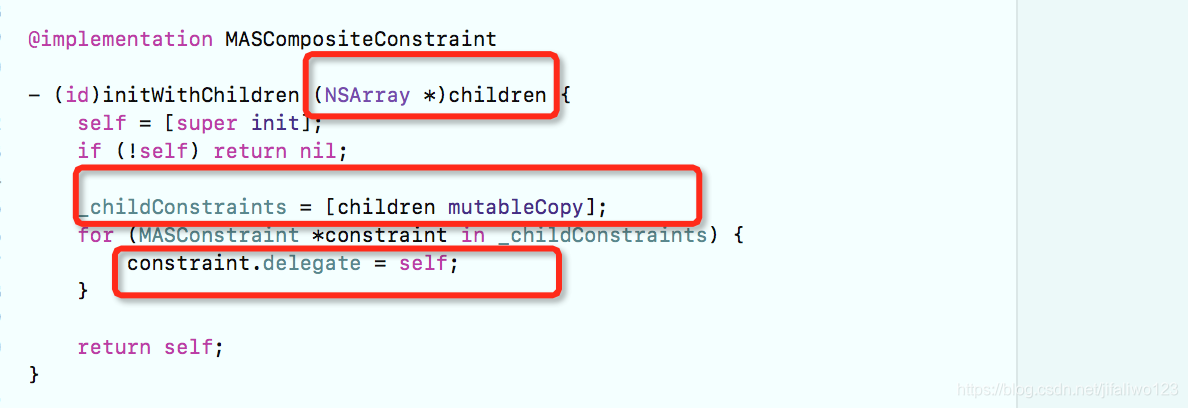

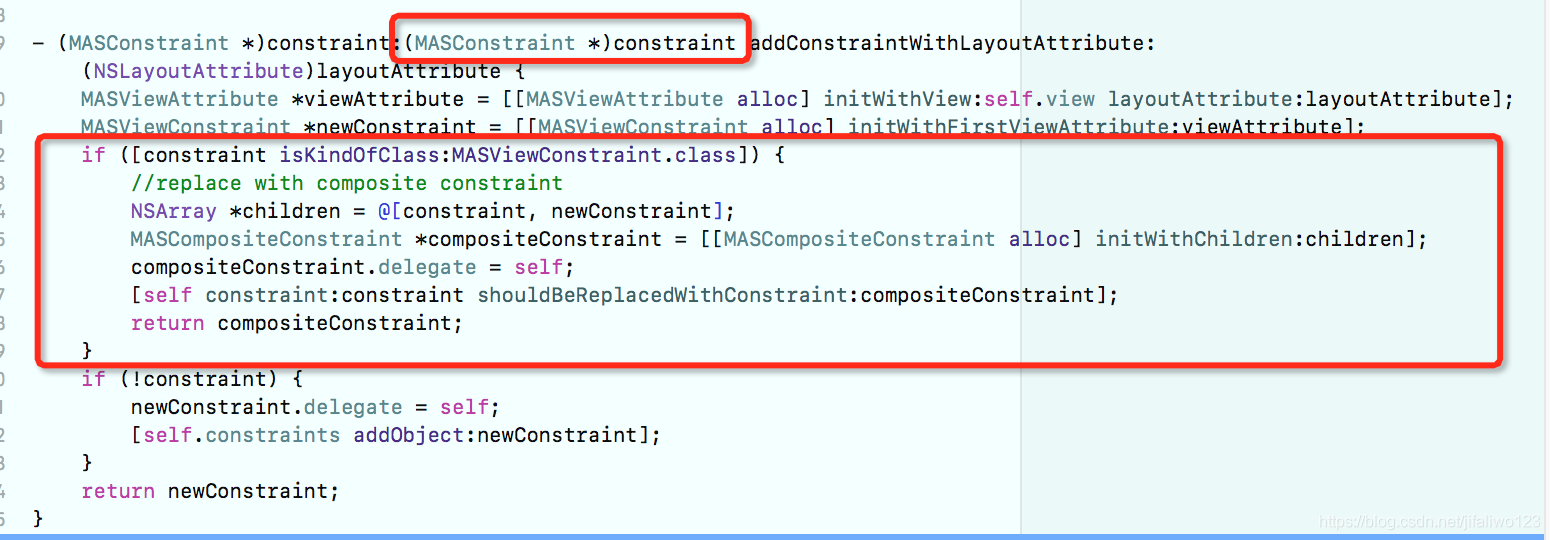

将已有的left约束和新创建的right约束，放到新创建的MASCompositeConstraint里面，同时把这两个约束的delegate指向CompositeConstraint，把CompositeConstraint的delegate指向maker

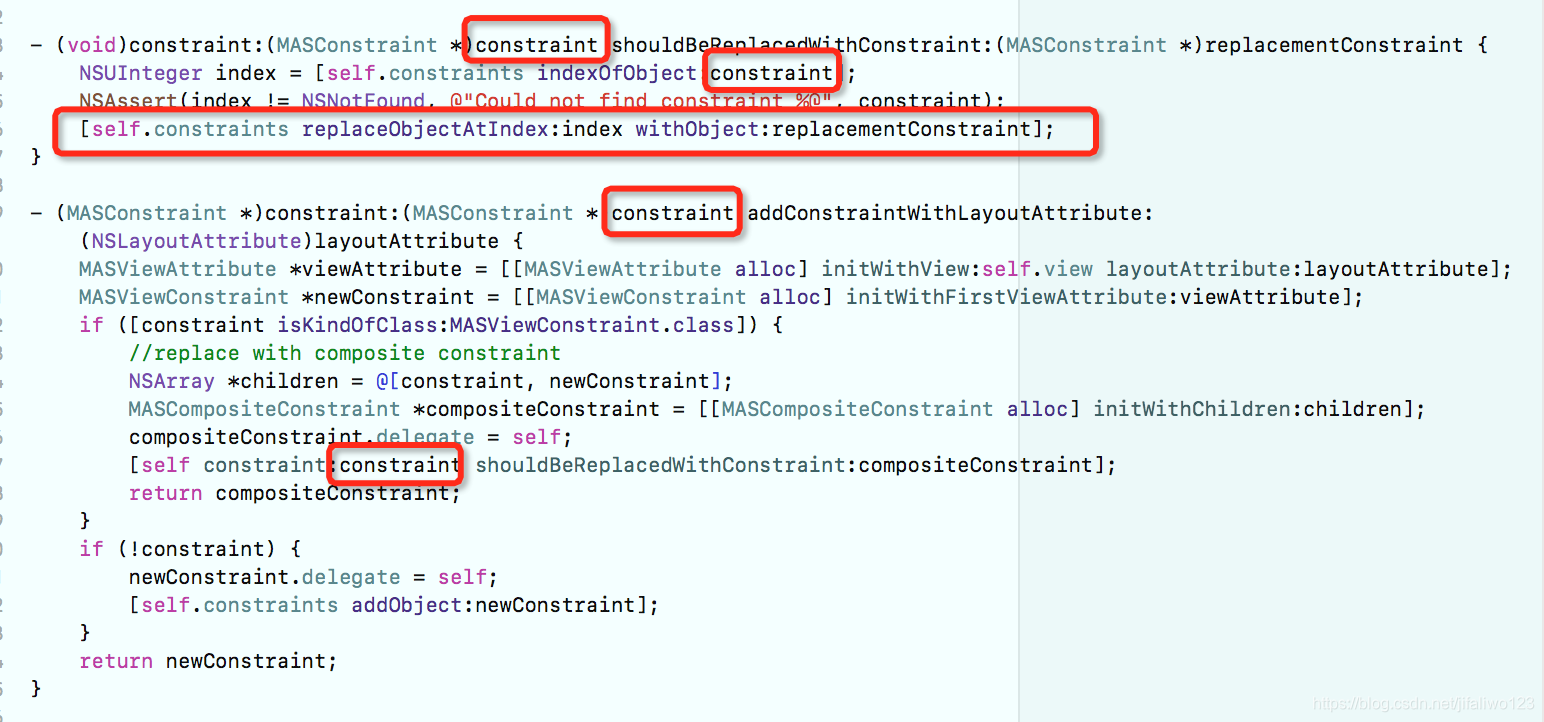

并且把原来已经加入到maker的constraints数组的left替换成CompositeConstraint。

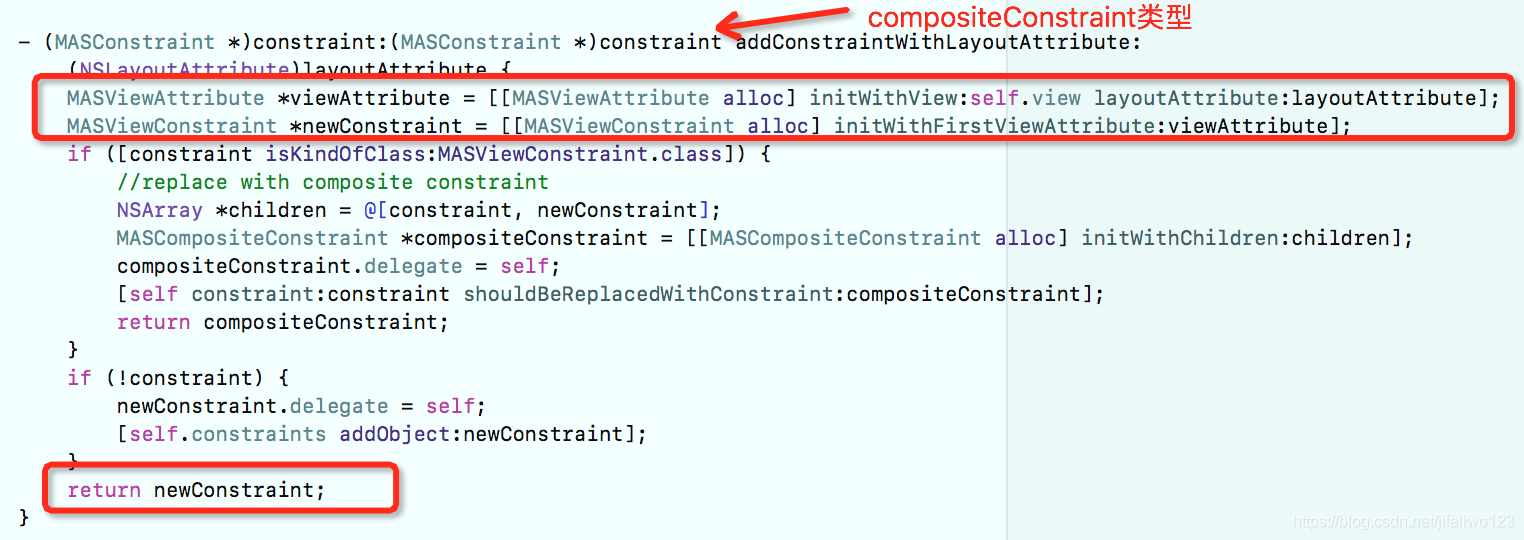

make.left.right 的结果，返回MASCompositeConstraint 类型
此时，maker 的constraints数组，以及该数组里保存的composite的childConstraints数组内容如下：

maker 的constraints数组

对应的CompositeConstraint的childConstraints数组

CompositeConstraint

[left, right]

（3）make.left.right.and

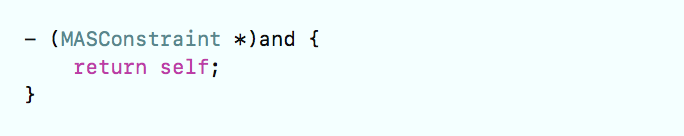

因为（2）make.left.right返回的是MASCompositeConstraint 类型，所以调用MASCompositeConstraint 的and方法（即基类MASConstraint的and方法）

直接返回self，即执行的结果是返回MASCompositeConstraint类型

（4） make.left.right.and.bottom

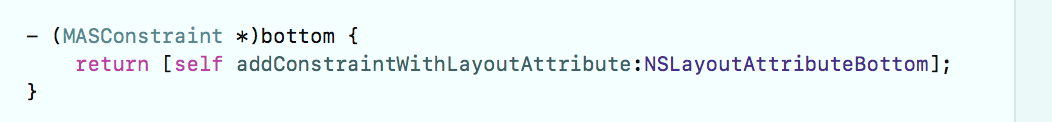

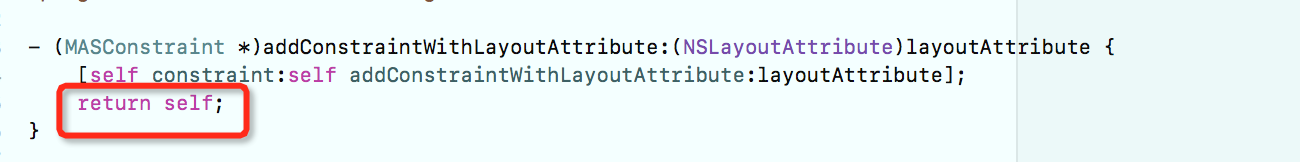

因为（3）make.left.right.and返回的是MASCompositeConstraint类型，因此调用MASCompositeConstraint的bottom方法。

自从maker创建了composite类型约束，该条语句后续创建的约束都放在composite的childConstraints数组里。
childConstraints里的所有约束，其delegate = composite
maker的constraints数组里的所有约束，其delegate = maker
返回的最终结果是MASCompositeConstraint类型

maker 的constraints数组

对应的CompositeConstraint的childConstraints数组

CompositeConstraint

[left, right, bottom]

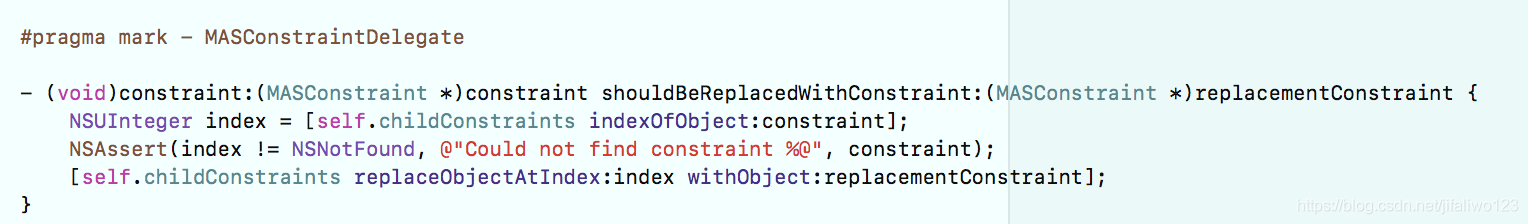

（5）make.left.right.and.bottom.equalTo(self);

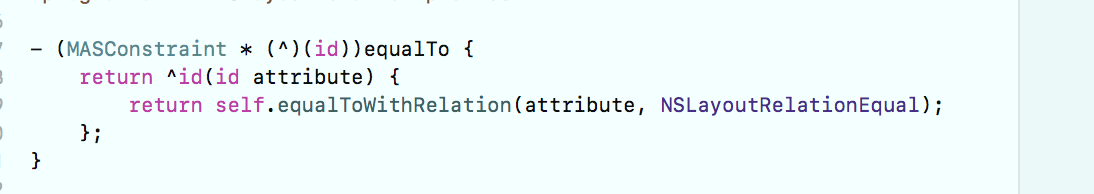

因为（4）make.left.right.and.bottom返回的类型为MASCompositeConstraint类型。因此执行MASCompositeConstraint类型的equalTo方法。（即基类的equalTo方法）

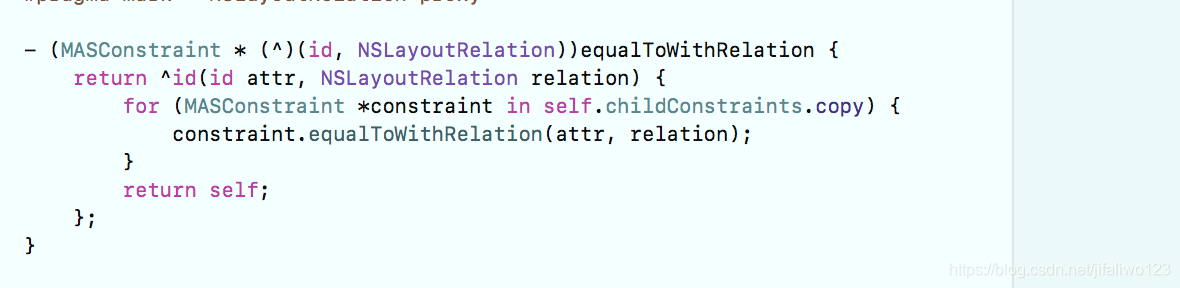

MASCompositeConstraint 遍历其childConstraints数组里面的约束，对每个约束（MASViewConstraint类型）调用equalToWithRelation函数

可以看到，该函数主要是给约束设置secondViewAttribute 和layoutRelation。分为两种情况。

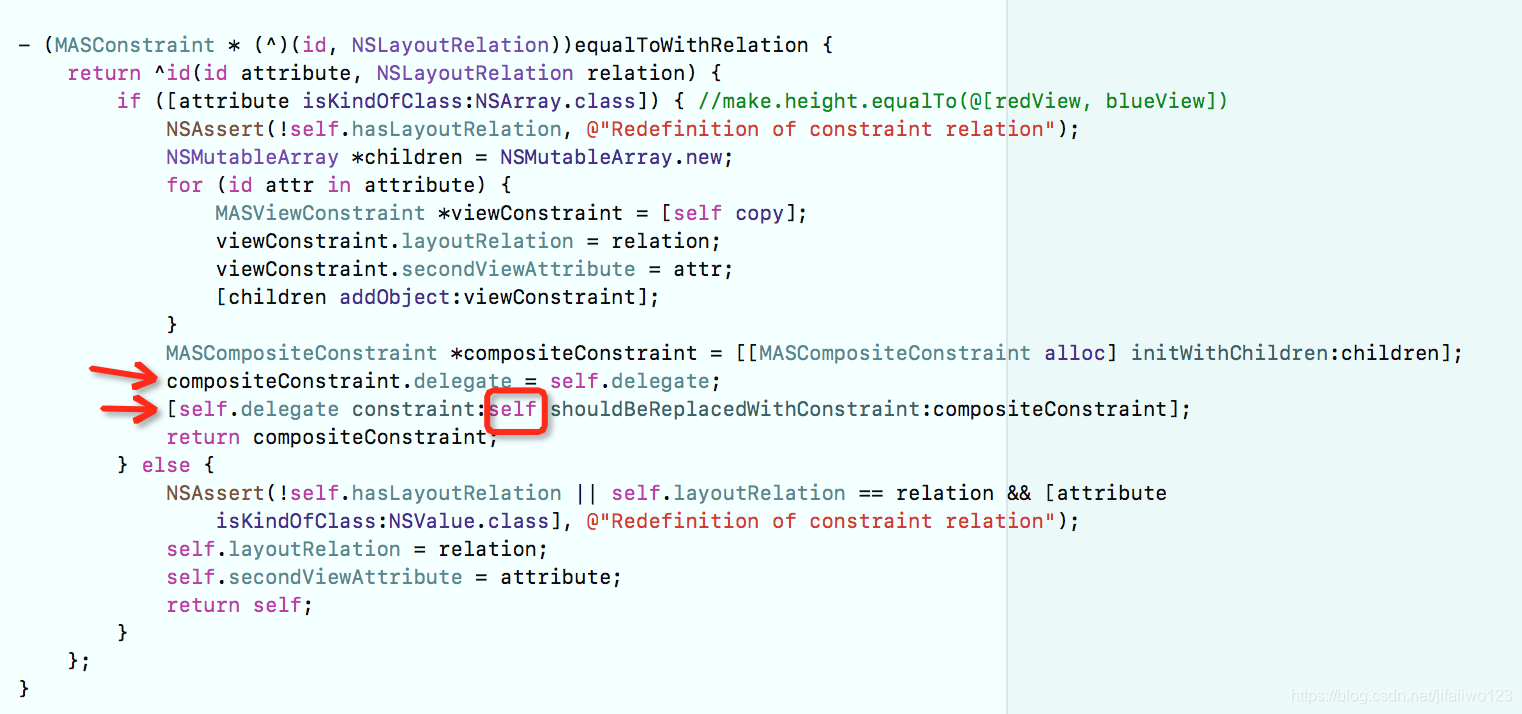

情况一：类似make.height.equalTo(@[redView, blueView])的情况，即参考view为数组里面的所有view

遍历，复制自己，并分别将layoutRelation和数组里的attribute赋值进去
创建MASCompositeConstraint类型，将其代理设置为自己的代理（compositeConstraint）
将新创建的MASCompositeConstraint 替换掉自己在compositeConstraint的childConstraints数组里的位置

maker 的constraints数组

对应的CompositeConstraint的childConstraints数组

childConstraints数组里的CompositeConstraint的childConstraints数组

CompositeConstraint

[CompositeConstraint_left, CompositeConstraint_right, CompositeConstraint_bottom]

[left1, left2]<delegate = CompositeConstraint_left >

[right1, right]<delegate = CompositeConstraint_right>

,[bottom1, bottom2]<delegate = CompositeConstraint_bottom>

情况二：只有一个参考view

仅仅将layoutRelation和attribute赋值进去

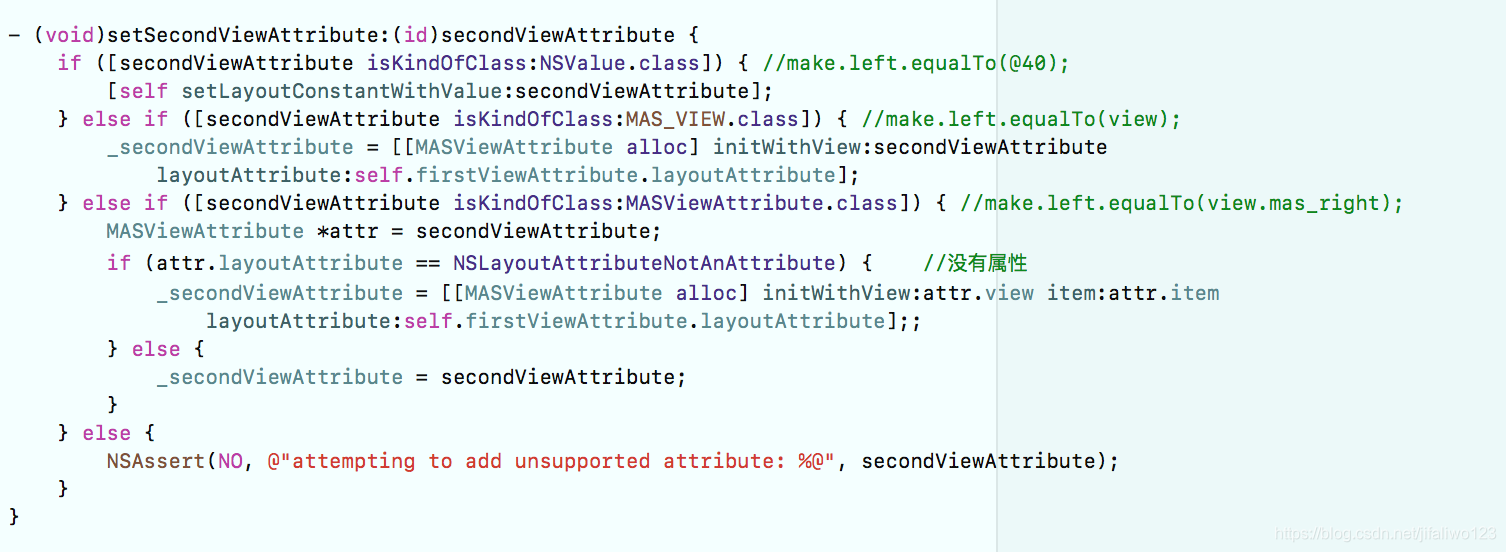

另外，MASViewConstraint类里面的secondViewAttribute的setter方法里内容很多，里面处理了多种类型的设置。

（6）一个make的约束构建完成。

（7）make.top.equalTo(self.topView.mas_bottom); 和 make.height.equalTo(self.topView)重复上面的过程

后续的每一条make语句与上述流程一样。最后，整个block执行后，maker的数组结构如下：

        [self.bottomView mas_makeConstraints:^(MASConstraintMaker *make) {
            make.left.right.and.bottom.equalTo(self);
            make.top.equalTo(self.topView.mas_bottom);
            make.height.equalTo(self.topView);
        }];

maker的constraints数组	CompositeConstraint的childConstraints数组	执行的代码
CompositeConstraint <delegate = maker>	[left, right, bottom] <delegate = CompositeConstraint>	make.left.right.and.bottom.equalTo(self);
top(MASViewConstraint) <delegate = maker>		make.top.equalTo(self.topView.mas_bottom)
height(MASViewConstraint) <delegate = maker>		make.height.equalTo(self.topView)

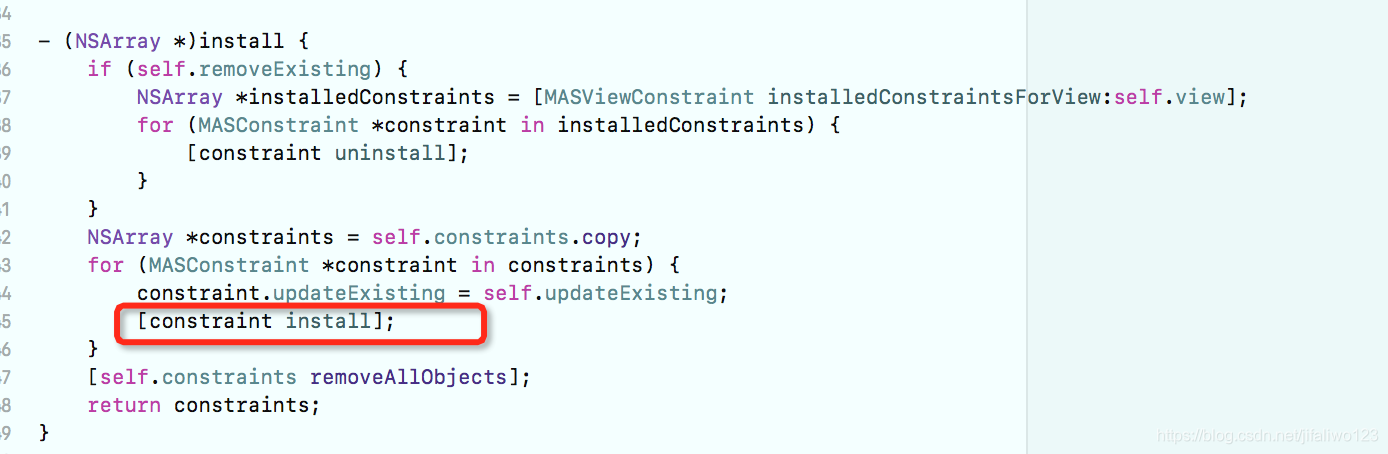

2.1.3 install约束（执行[maker install]）

1. MASCompositeConstraint的install方法

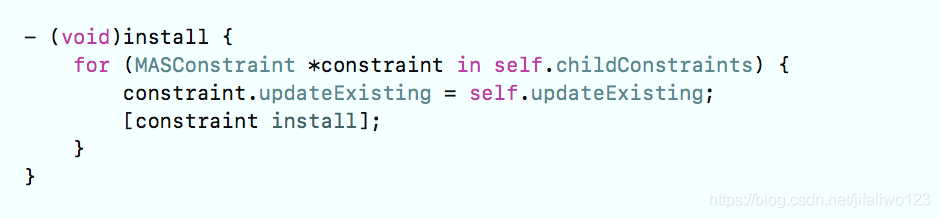

MASCompositeConstraint的install方法，会遍历其childConstraints里面的约束结构体（一般都是MASViewConstraint），最终执行MASViewConstraint的install方法。

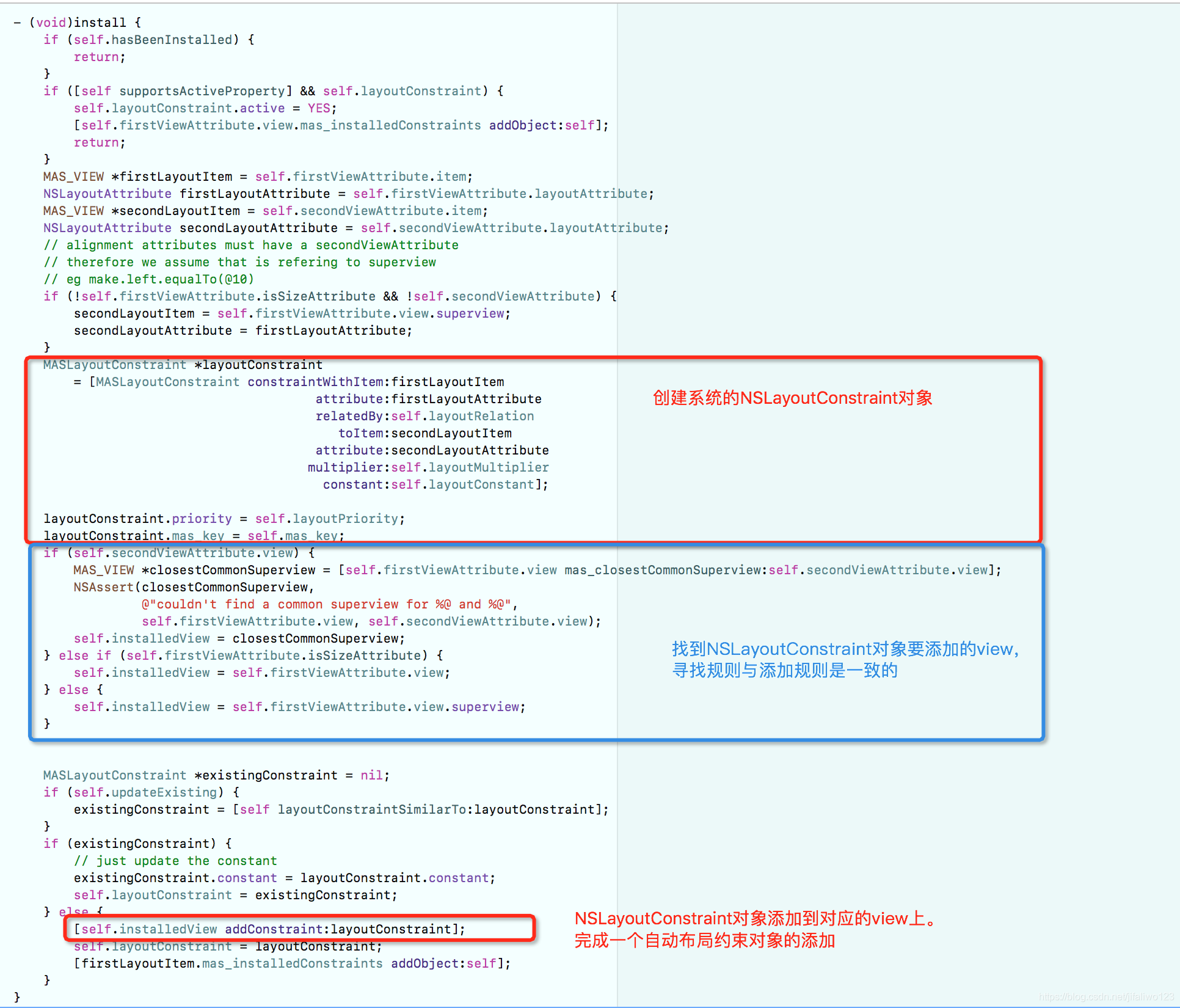

2. MASViewConstraint的install方法

3 总结

Masonry的思路：提供一套方便用户使用的接口（方便用户设置参照View、约束数据），将约束相关的数据封装起来，然后再解析封装好的约束对象，生成系统的NSLayoutConstraint对象，按照系统的规则添加到UIView上。

（1）通过属性和 block 的方式实现链式调用

基本思想就是通过block参数，并且返回对象本身，从而进一步点语法调用下一个属性。

Masonry 的MASConstraint这个类中的大部分方法的都返回一个block，而block的返回值都是MASConstraint，或者方法直接返回MASConstraint类型（self）, 返回的MASConstraint对象又可以调用返回block的方法，正是通过这样的方式使链式语法能够工作。

（2）组合模式
