STM32F103定时器触发ADC+DMA传输

ADC除了软件触发方式之外还有外部触发模式，我用TIM2定时器触发ADC，并用DMA传输ADC的数据。配有例程。

定时器部分

我选择TIM2定时器发出PWM波的方式触发ADC；

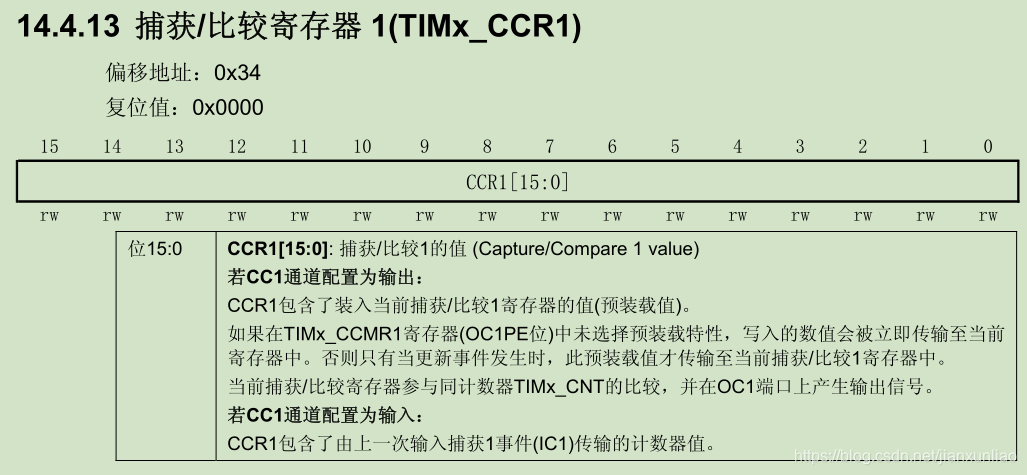

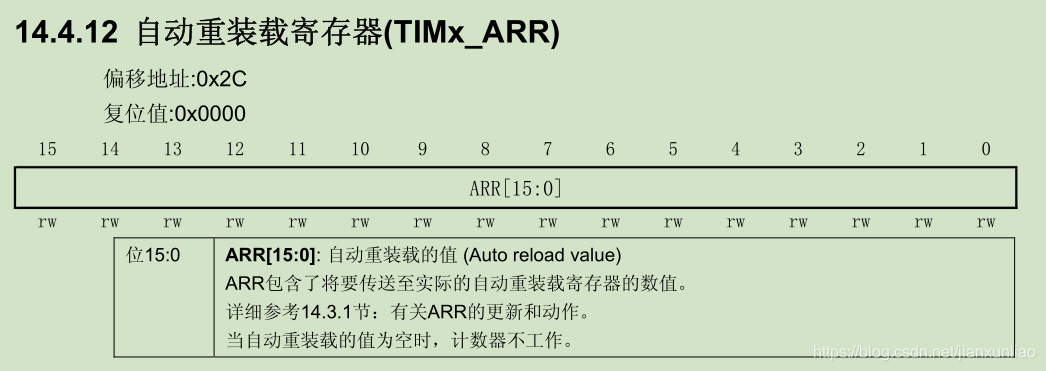

PWM模式可以产生一个由TIMx_ARR寄存器确定频率、由TIMx_CCRx寄存器确定占空比的信号。下面了解一下ARR和CCRx的寄存器和相应的固件库函数。
在这里插入图片描述
想要了解更多需要查阅STM32参考手册.

TIM2定时器主要代码：

void TIM2_Init(u16 arr,u16 psc)//TIM2配置，arr为重加载值，psc为预分频系数
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); 		//时钟使能
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

//配置输出引脚，具体配置哪个引脚需要参考硬件，这里我用的是STMF103ZET6
GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_1 | GPIO_Pin_2; //配置定时器通道2和通道3的引脚，通道3我额外加的，不用可以删掉.
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;					//复用输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);


//定时器TIM2初始化
TIM_TimeBaseStructure.TIM_Period = arr; 		//设置在下一个更新事件装入活
