机械 APDL 中的 2D 桁架分析 （ANSYS） 第 1 部分

一般来说，有限元解可以分为以下三个阶段。

1. 预处理：定义问题;
- 定义关键点/线/区域/体积
- 定义元素类型和材料/几何属性
- 根据需要划分线/区域/体积

2. 解决方案：分配载荷、约束和求解;

3. 后处理：
- 节点位移列表
- 单元力和弯矩
- 挠度图
- 应力等值线图

在本教程中，我们将进行第一步。

1. 步骤1：

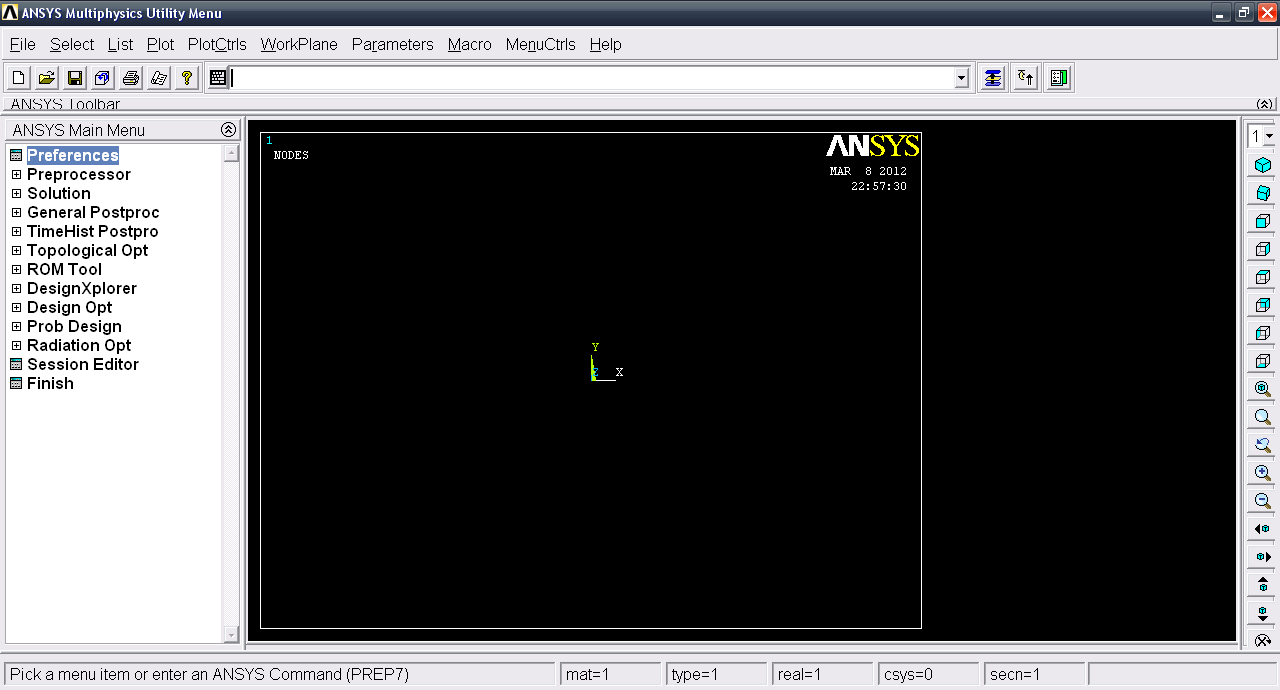

   启动 Ansys Mechanical APDL。



2. 步骤2：

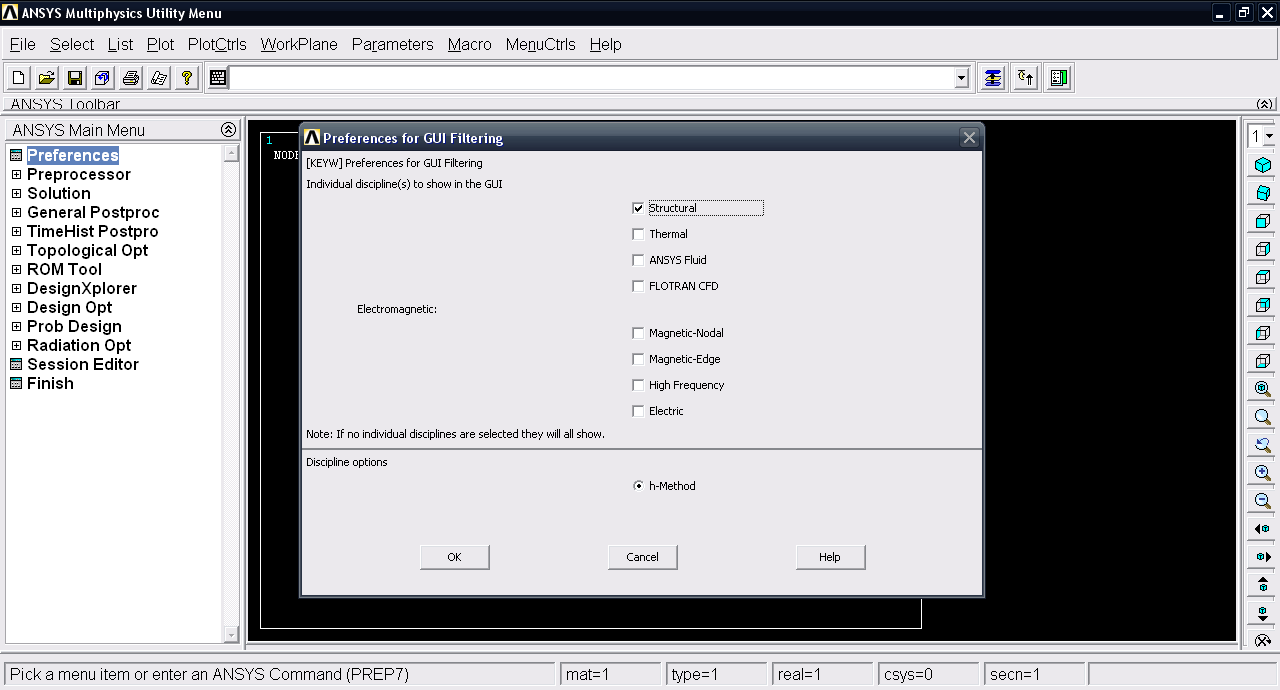

   单击 Preferences 并选择 Structural ，因为我们将进行结构分析。单击 OK（确定）。



3. 步骤3：

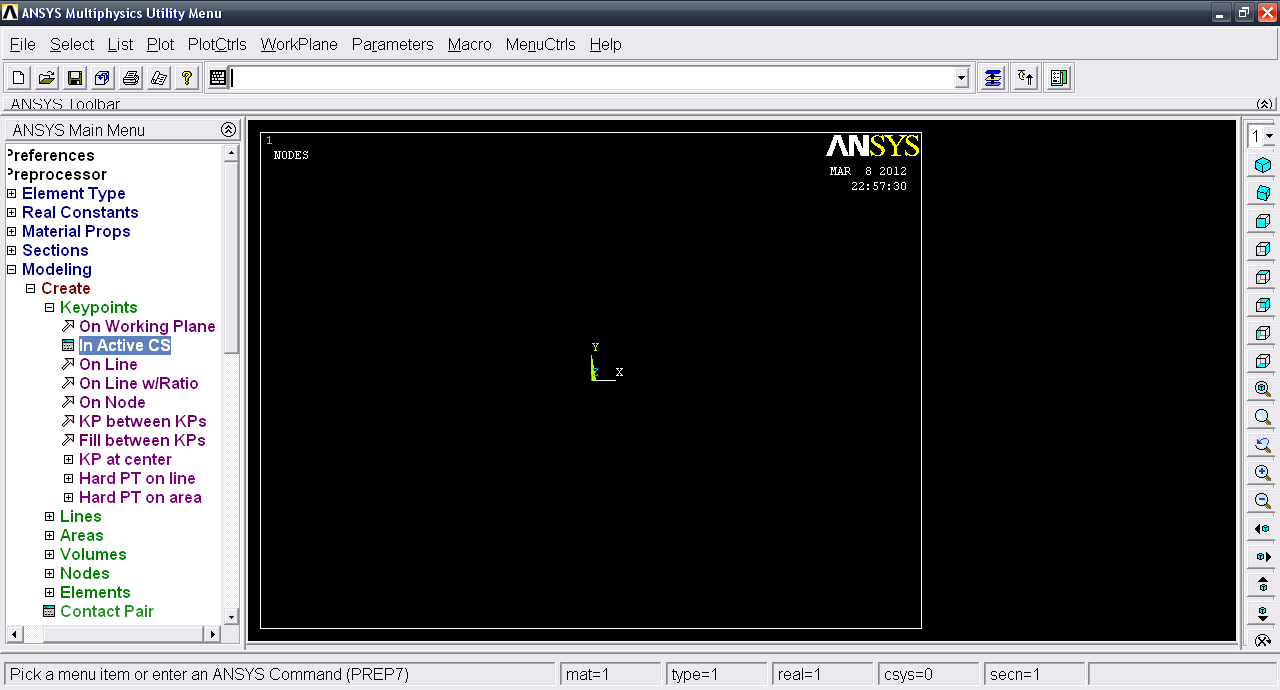

   现在我们必须绘制关键点。在 Preprocessor >> Modeling >> Create >> In active CS 下创建。



4. 步骤4：

   现在我们必须输入 Keypoints。输入关键点编号 1 和 XYZ 坐标，然后单击 Apply。
