K210学习笔记（6-机器视觉-2）

一、颜色识别：

        基础知识：

                MaixPy集成了RGB565颜色识别find_blobs函数，主要是基于LAB颜色模型，其位于image模块下，因此直接对拍摄到的图片进行处理。

                构造函数：

                        image.find_blobs(thresholds[, invert=False[, roi[, x_stride=2[, y_stride=1[, area_threshold=10[, pixels_threshold=10[, merge=False[, margin=0[, thresholds_cb=None[, merge_cb=None[, merge_cb=None]]]]]]]]]]):

                        功能：查找图像中指定的色块。返回image.blog对象列表：

                        · thresholds：必须是元组列表。[(lo,hi),···,(lo,hi)]定义想追踪的颜色范围。对于灰度图像，每个元组需要包含两个值（最小灰度值和最大灰度值）。若为RGB565彩色图像，每个元组需要有六个值（l_lo, l_hi, a_lo, a_hi, b_lo, b_hi)分别是LAB（L为亮度；a的正数为红，负数为绿；b的正数为黄，负数为蓝）L，A，B通道的最小值和最大值；

                        · area_threshold：若色块的边界框区域小于此参数，则会被过滤掉；

                        · pixels_threshold：若色块的像素数量小于此参数值，则会被过滤掉；

                        · merge：若为True，则合并所有没有被过滤的色块；

                        · margin：调整合并色块的边缘。

                使用方法：以上函数返回image.blob。

                        blob.rect():

                                功能：返回一个矩形元组(x,y,w,h)，如色块边界，可以通过索引[0,3]来获取这些参数。



                        blob.cx()：

                                功能：返回色块(int)的中心x位置。可以通过索引5来获取这个值。

                        blob.cy()：

                                功能：返回色块(int)的中心y位置。可以通过索引6来获取这个值。

                如何获取LAB的元组：

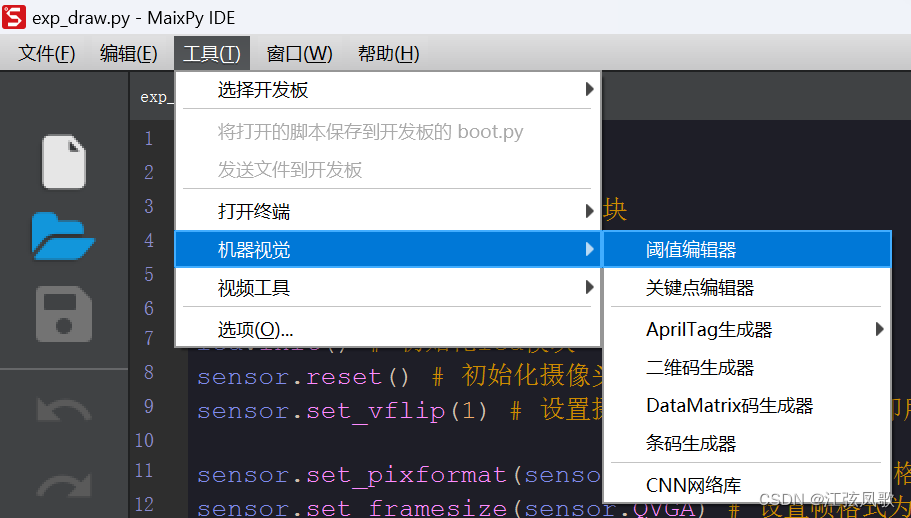

 如图在工具栏打开机器视觉中的阈值编辑器。

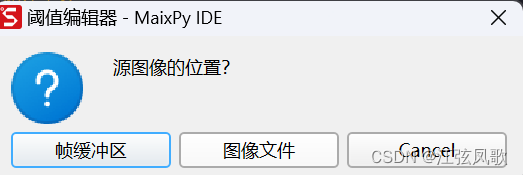

选择图像文件或者在运行摄像头时打开帧缓冲区（建议帧缓冲，因为摄像头的原因，差值会很大）。

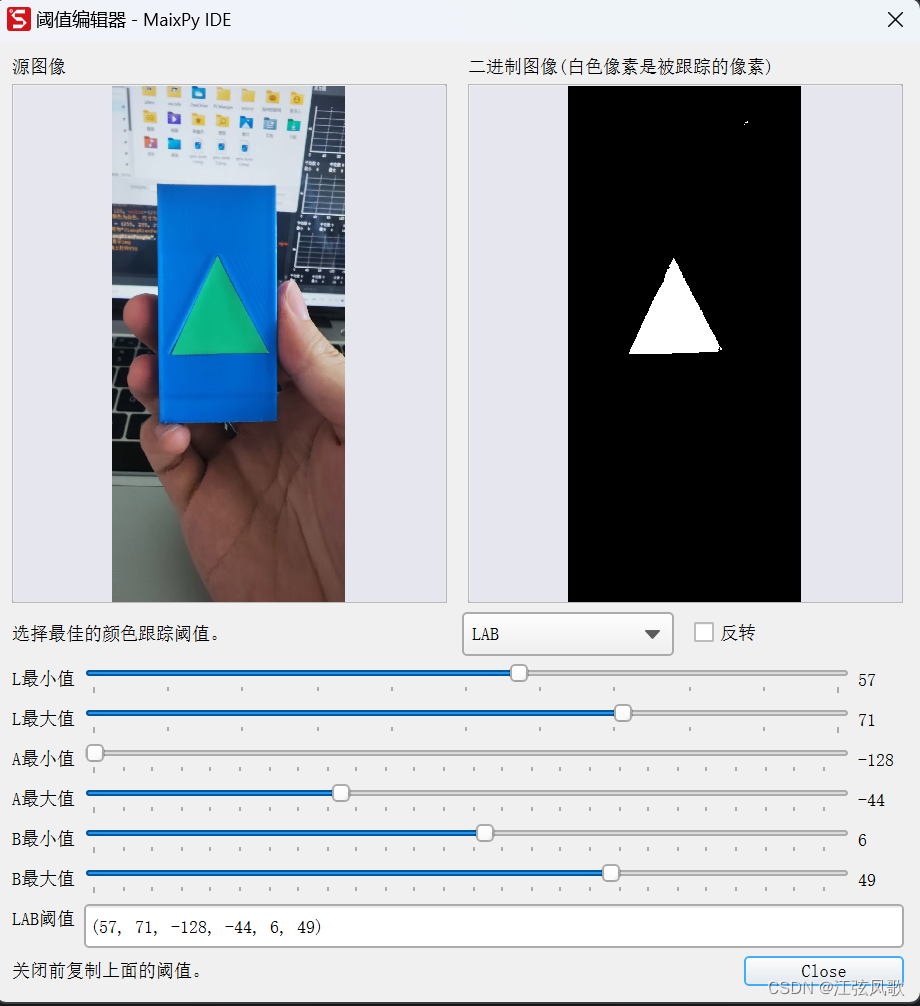

该值为直接使用图像文件调出的LAB阈值。

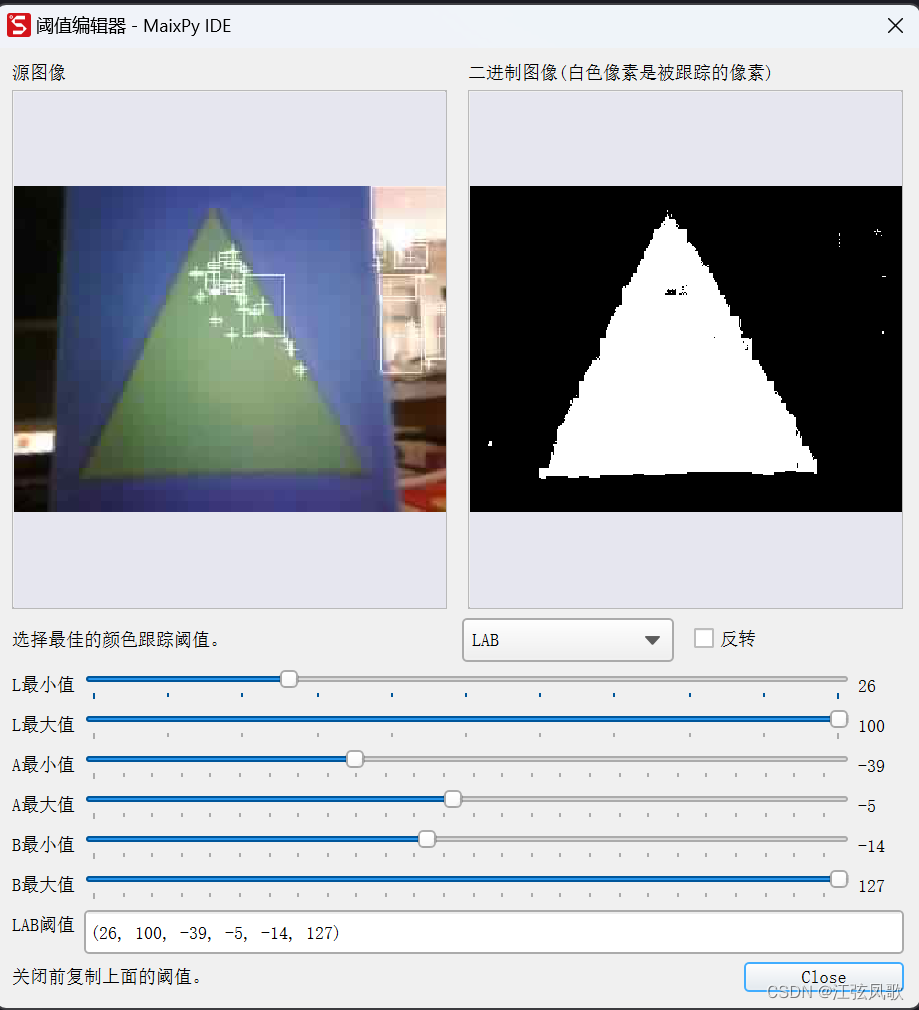

该值为使用摄像头的帧缓冲区得到的LAB阈值

调整参数，使得你要查找的色块为白色其余为黑色，复制LAB阈值为元组。

颜色识别的运行结果。

为什么会产生那么大的误差，我认为是因为拍摄角度和摄像头的原因，导致了光照条件不同，而K210对颜色的识别会受到光照因素的较大影响，在实际使用时可以用LED灯进行补光来提供一个比较稳定的光照环境。

 基础实验：查找色块

# 色块查找
import lcd
import sensor
import image

# 对摄像头进行设置
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_vflip(1)

# 初始化lcd
lcd.init()

# 颜色识别,该值由阈值编辑器得出
thresholds = (26, 100, -39, -5, -14, 127)

while True:
    img = sensor.snapshot().lens_corr(1.8) # 建立图像，将摄像头拍摄画面赋值给它并进行矫正
    blobs = img.find_blobs([thresholds]) # 查找色块，返回image.blob类型的元组
    if blobs: # 判断是否存在blobs，若存在，则运行
        for b in blobs: # 将blobs元组内的值一一赋值给b，进行循环
            tmp = img.draw_rectangle(b[0:4]) # 画矩阵框住色块边界
            tmp = img.draw_cross(b[5], b[6]) # 画十字，标注色块中心

    lcd.display(img)

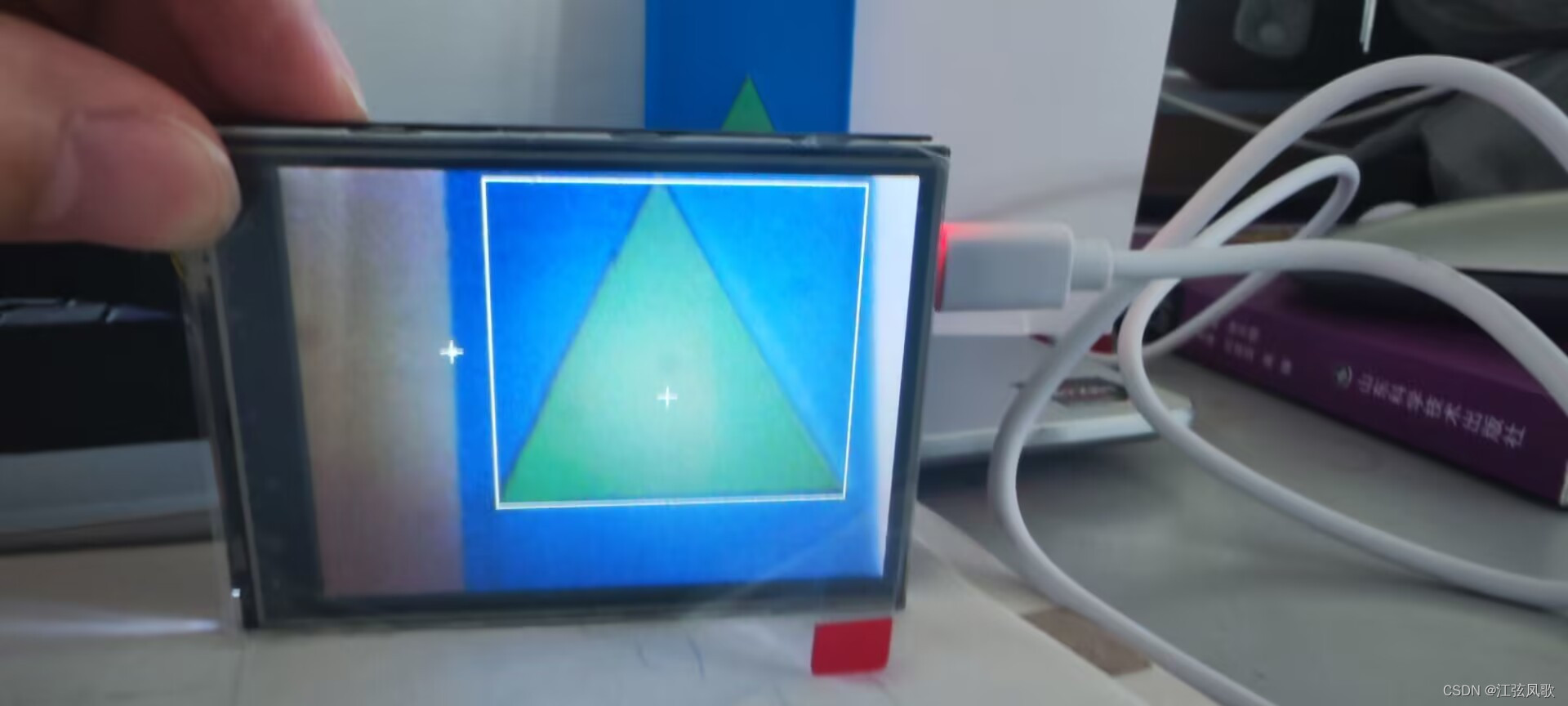

运行结果如图所示

二、二维码识别：

        基础知识：

                构造函数：

                        image.find_qrcodes([roi])：

                        功能：查找roi区域内的所有二维码并返回一个image.qrcode的对象列表。

                使用方法：以上函数返回image.qrcode对象列表

                        qrcode.rect()：

                                功能：返回一个矩形元组(x,y,w,h)。

                        qrcode.payload()：

                                功能：返回二维码字符串信息。可以通过索引4来获得这个值。

                        qrcode.version()：

                                功能：返回二维码版本号。

                生成二维码的方式：

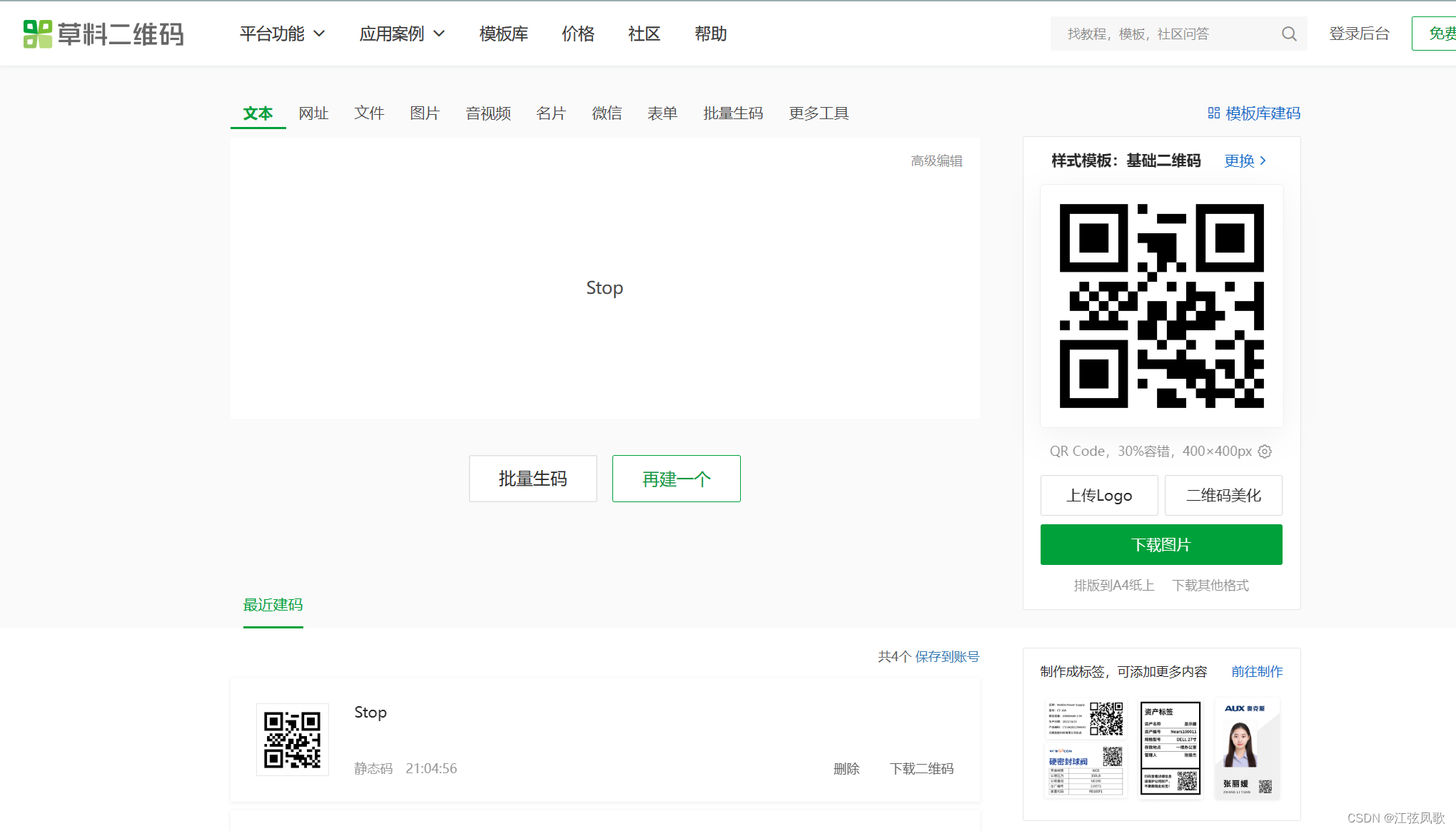

可以使用草料二维码生成。草料二维码生成器 (cli.im)

        基础实验：

# 二维码识别

# 导入模板
import lcd
import sensor
import image

# 设置摄像头
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_vflip(1)
sensor.skip_frames()

# 初始化lcd
lcd.init()

while True:
    img = sensor.snapshot()
    res = img.find_qrcodes() # 寻找二维码

    if len(res) > 0: # 加入列表中不止一个二维码
        img.draw_rectangle(res[0].rect()) # 在第一个二维码处绘制一个矩形，将该二维码框出
        img.draw_string(2,2,res[0].payload(),color=(0,128,0),scale=2) # 在(2,2)处返回出二维码内的字符
        print(res[0].payload()) # 在串口终端上打印出二维码内蕴含的字符

    lcd.display(img)

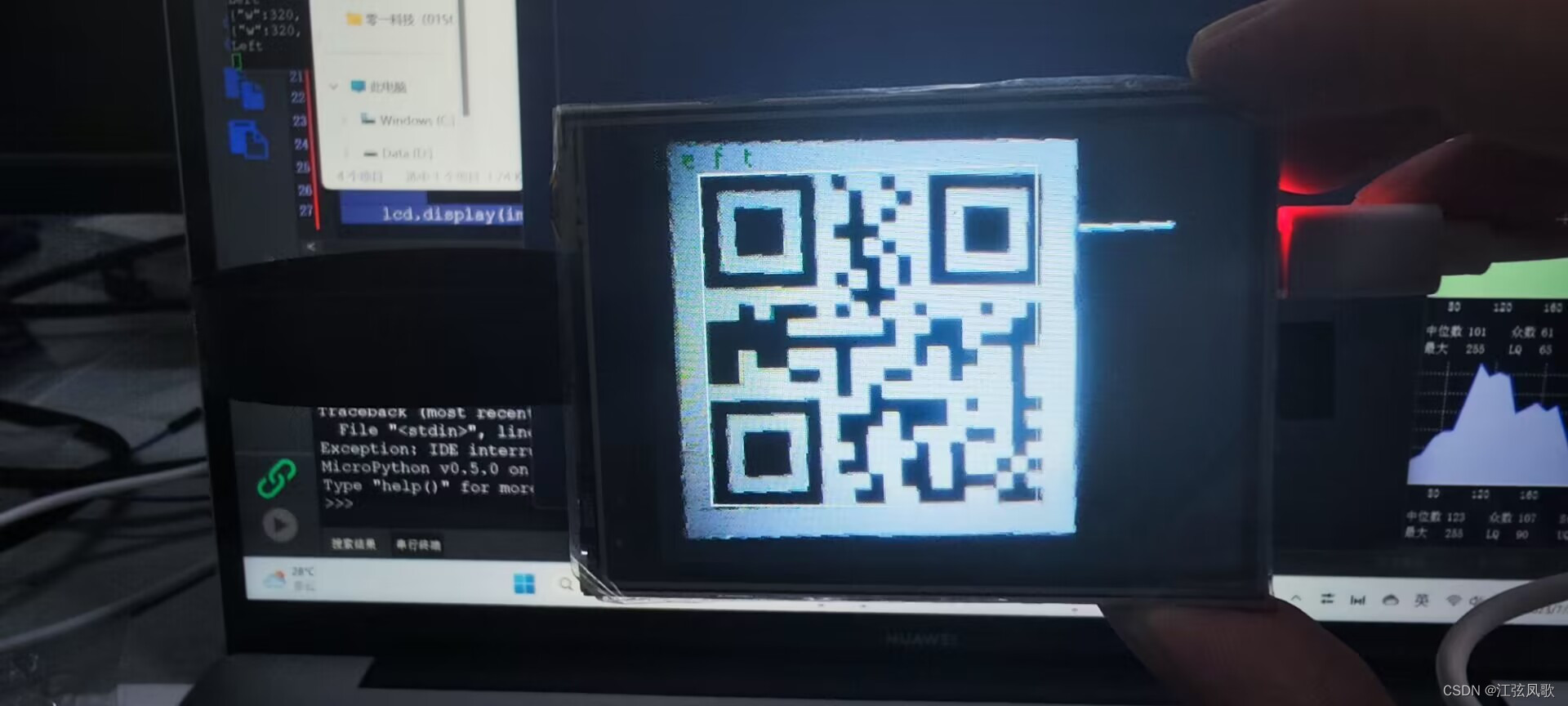

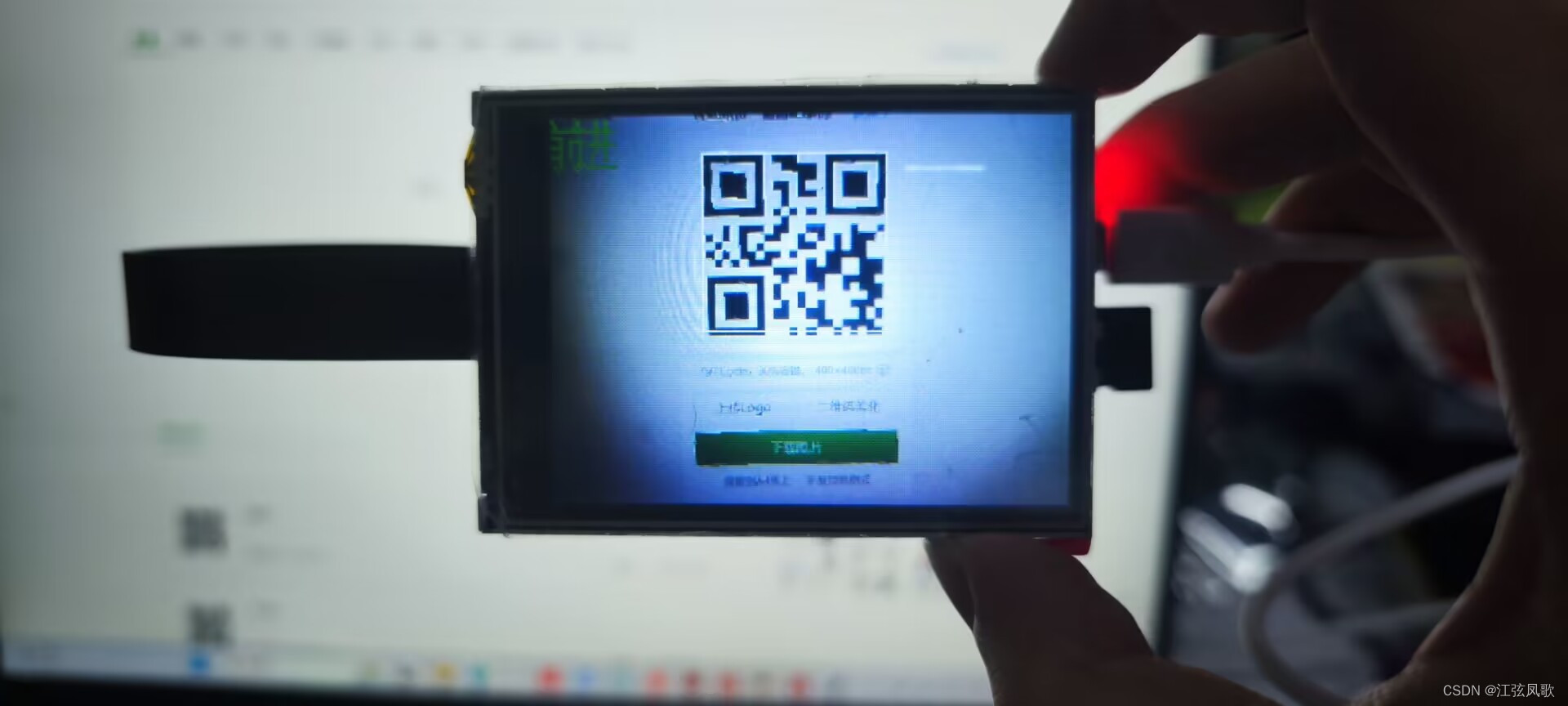

 上述代码只适用于英文二维码，下给出识别中文二维码的方法。

        拓展：中文二维码的识别

首先要先准备号中文的字库，K210并没有内置，所以如果直接用上述代码能将二维码框出，但二维码的内容显示不出会显示一个小框在应该出现字符的位置。将字库通过SD卡读取器，将字库放入SD卡中，在上述程序中将字库导入变可以实现识别中文二维码了。

 如何获得中文字库这边不展开，给出官方链接：如何显示中文 - Sipeed Wiki

# 二维码识别

# 导入模板
import lcd
import sensor
import image

# 设置摄像头
sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_vflip(1)
sensor.skip_frames()

# 初始化lcd
lcd.init()

image.font_load(image.UTF8, 16, 16, '/sd/language/songti.Dzk')

while True:
    img = sensor.snapshot().lens_corr(1.8)
    res = img.find_qrcodes() # 寻找二维码

    if len(res) > 0: # 加入列表中不止一个二维码
        img.draw_rectangle(res[0].rect()) # 在第一个二维码处绘制一个矩形，将该二维码框出
        img.draw_string(10,2,res[0].payload(),color=(0,128,0),scale=2) # 在(2,2)处返回出二维码内的字符
        print(res[0].payload()) # 在串口终端上打印出二维码内蕴含的字符

    lcd.display(img)
