RocketMQ(21) -- RocketMQ应用 -- 事务消息

分布式消息队列RocketMQ

四、 RocketMQ应用

4.4）事务消息

4.4.1） XA模式三剑客

4.4.1.1）XA协议

XA（Unix Transaction）是一种分布式事务解决方案，一种分布式事务处理模式，是基于XA协议的。

XA协议由Tuxedo（Transaction for Unix has been Extended for Distributed Operation，分布式操作扩展之后的Unix事务系统）首先提出的，并交给X/Open组织，作为资源管理器与事务管理器的接口标准。

XA模式中有三个重要组件：TC、TM、RM。

4.4.1.2）TC

Transaction Coordinator，事务协调者；维护全局和分支事务的状态，驱动全局事务提交或回滚。

RocketMQ中Broker充当着TC

4.4.1.3）TM

Transaction Manager，事务管理器；定义全局事务的范围：开始全局事务、提交或回滚全局事务，它实际是全局事务的发起者。

RocketMQ中事务消息的Producer充当着TM

4.4.1.4）RM

Resource Manager，资源管理器；管理分支事务处理的资源，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

RocketMQ中事务消息的Producer及Broker均是RM

4.4.2）XA模式架构



XA模式是一个典型的2PC，其执行原理如下：

1. TM向TC发起指令，开启一个全局事务

2. 根据业务要求，各个RM会逐个向TC注册分支事务，然后TC会逐个向RM发出预执行指令

3. 各个RM在接收到指令后会在进行本地事务预执行

4. RM将预执行结果Report给TC。当然，这个结果可能是成功，也可能是失败

5. TC在接收到各个RM的Report后会将汇总结果上报给TM，根据汇总结果TM会向TC发出确认指令。

   若所有结果都是成功响应，则向TC发送Global Commit指令

   只要有结果是失败响应，则向TC发送Global Rollback指令

6. TC在接收到指令后再次向RM发送确认指令

事务消息方案并不是一个典型的XA模式；因为XA模式中的分支事务是异步的，而事务消息方案 中的消息预提交与预扣款操作间是同步的。

4.4.3）问题引入

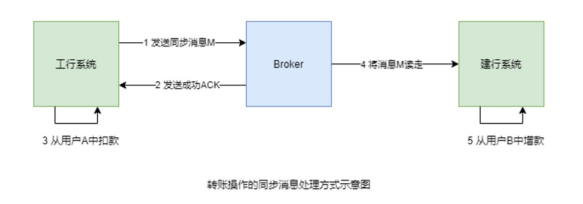

这里的一个需求场景是：工行用户A向建行用户B转账1万元，处理流程如下图：

可以使用同步消息来处理该需求场景：

1. 工行系统发送一个给B增款1万元的同步消息M给Broker

2. 消息被Broker成功接收后，向工行系统发送成功ACK

3. 工行系统收到成功ACK后从用户A中扣款1万元

4. 建行系统从Br
