B+树的由来

B+树是在B树的基础上加以改进的，如果还有对B树不熟悉的同学，可以先看看这篇 B树

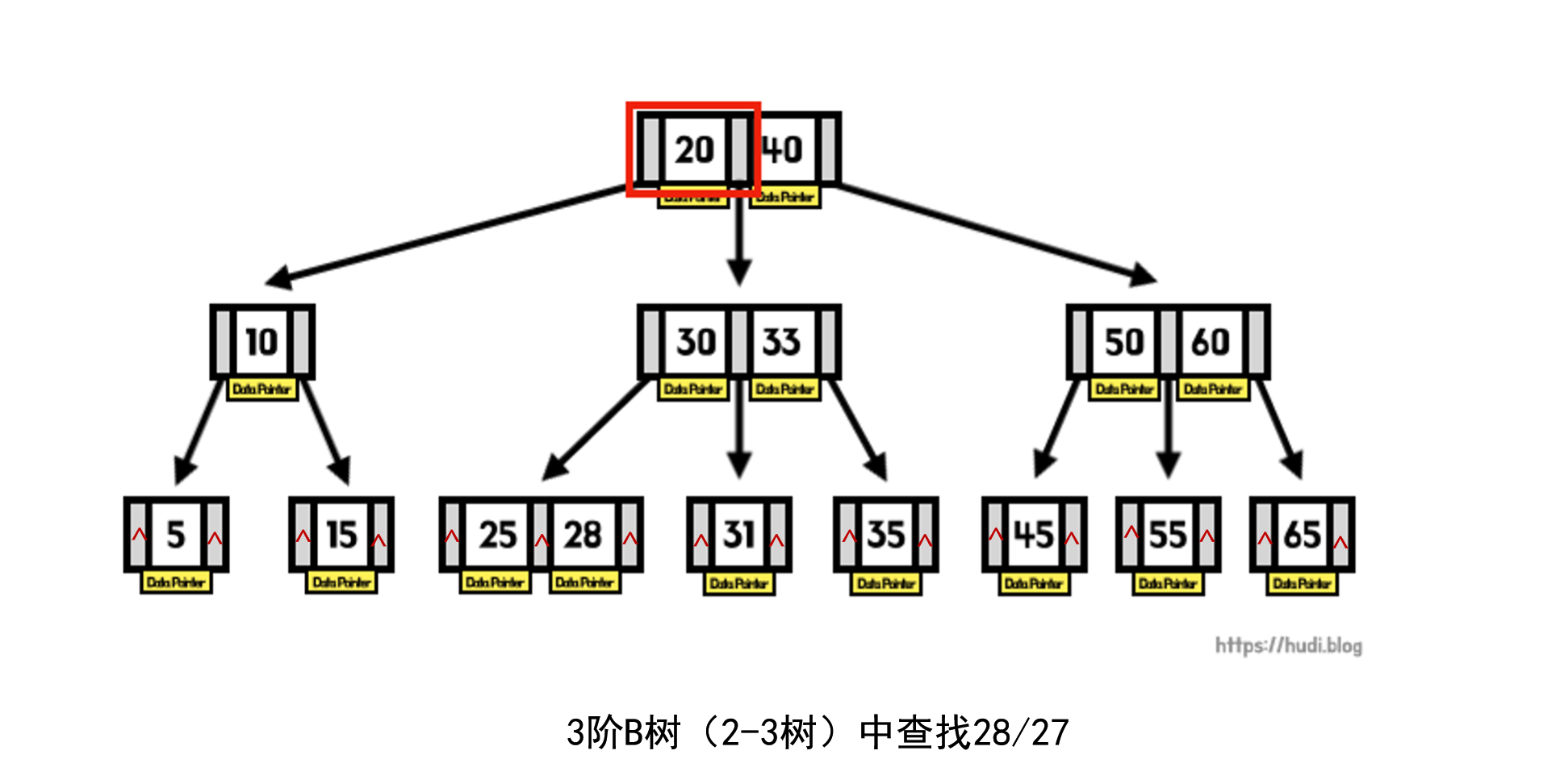

B树有两个缺点：

1. 区间查找不好实现，如果我要找[31,55]之间的数，他需要把区间查找退化为单点查找，复杂度很高

2. 全纪录检索不好实现，输出所有值，也就相当于第一个区间查找[5,65]的数

由此，得出B+树

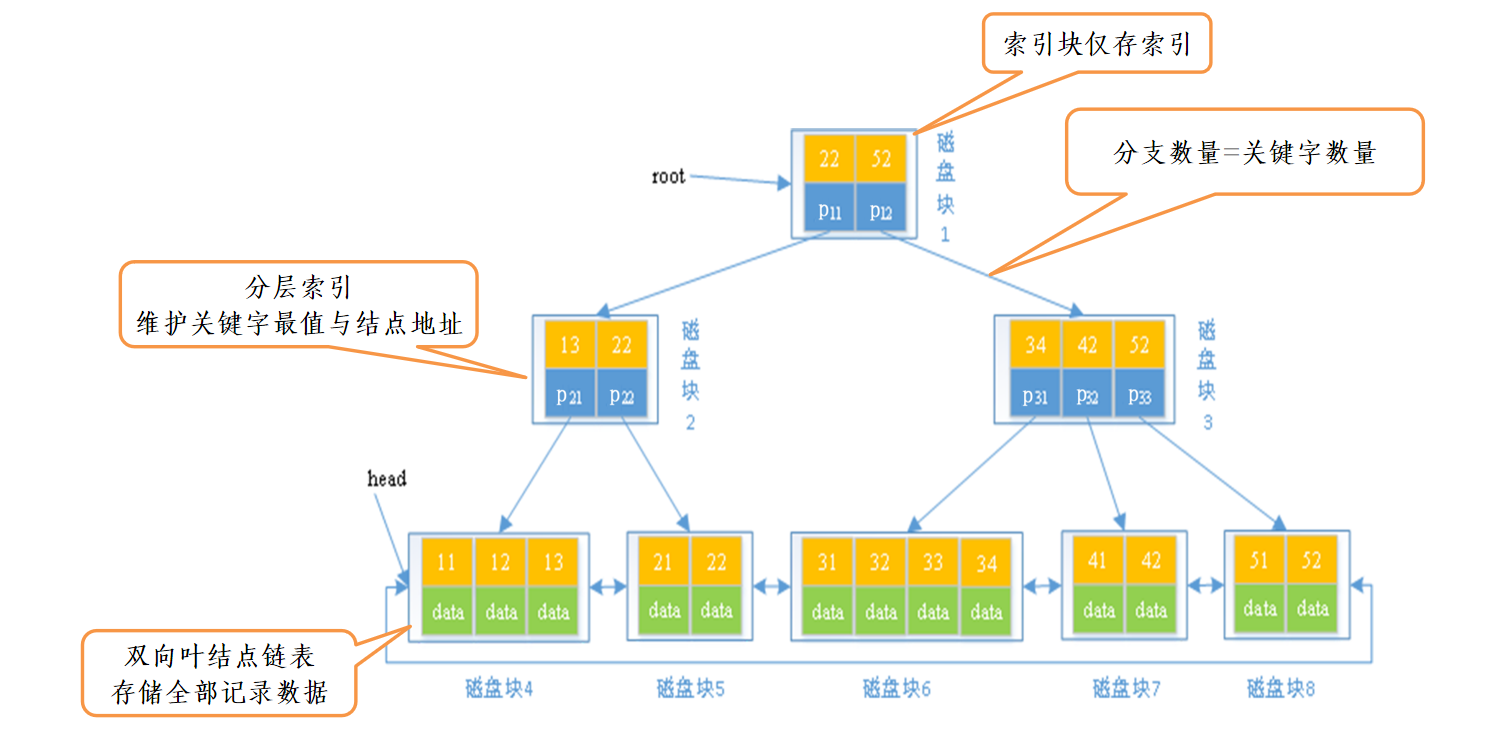

其中，只有叶子结点才是真正存key-value的地方，非叶子结点只是作为检索，只存key

注意：所有的叶子结点链接到一起组成一个双向链表，便于进行全纪录检索和区间查询

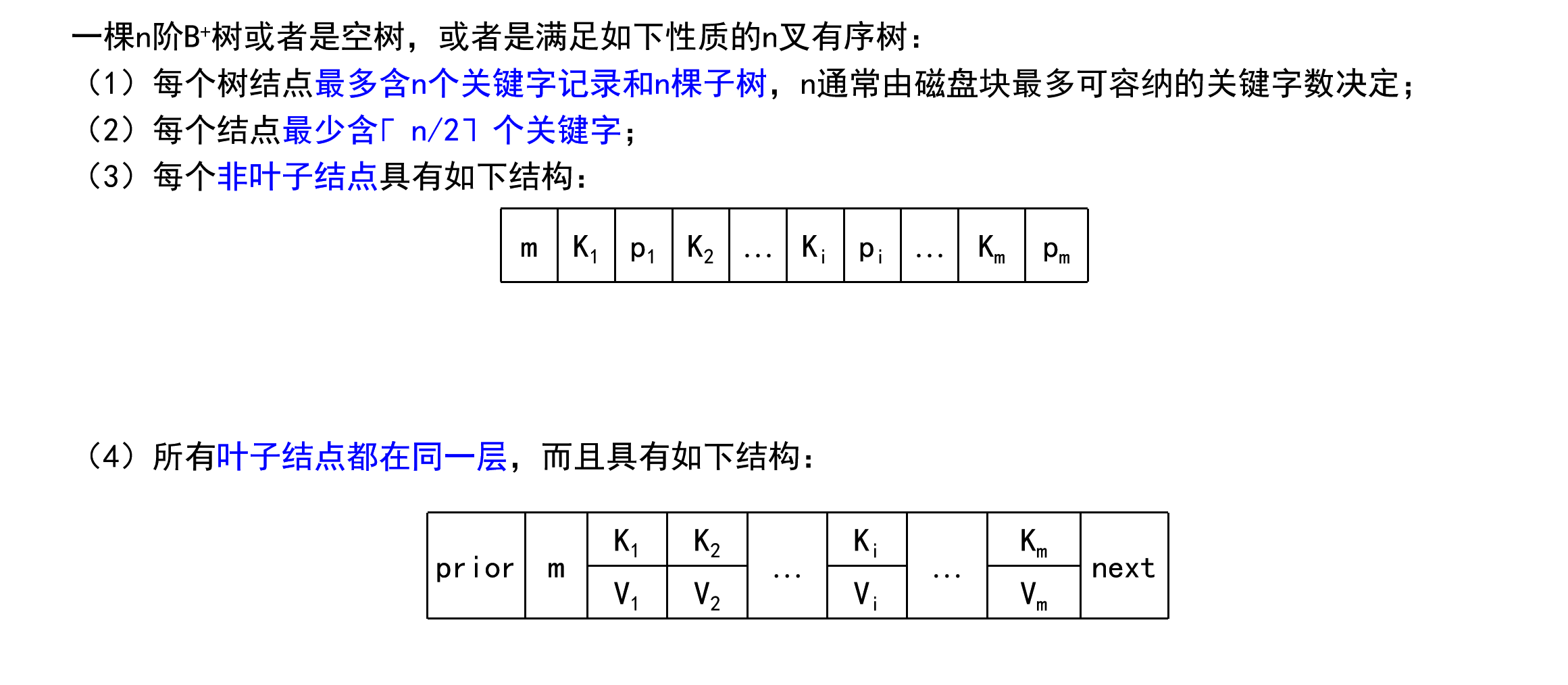

B+树的基本规则

图片上有点小错误，最多含n-1哥关键字

最少含有的关键字是n/2 ！

B+树的核心是平衡"、“多路”，通过限制非叶子节点的孩子数量，B树可以保持在相对平衡的状态，避免节点过于分散或过于拥挤。这种平衡性有助于提高搜索、插入和删除操作的性能；而且可以提高存储利用率，降低树的高度。
举个例子如果是3阶，那最少就是1，这样可以保证树的深度不会太深

含有重复关键字的B+树

• 我们上述说的B+树有个条件，即所有关键字不能重复

• 但B+树是MySQL等数据库的底层实现，在插入一条数据时，一定会有重复的key，此时如果进行数据检索的话，应该如何来做呢？

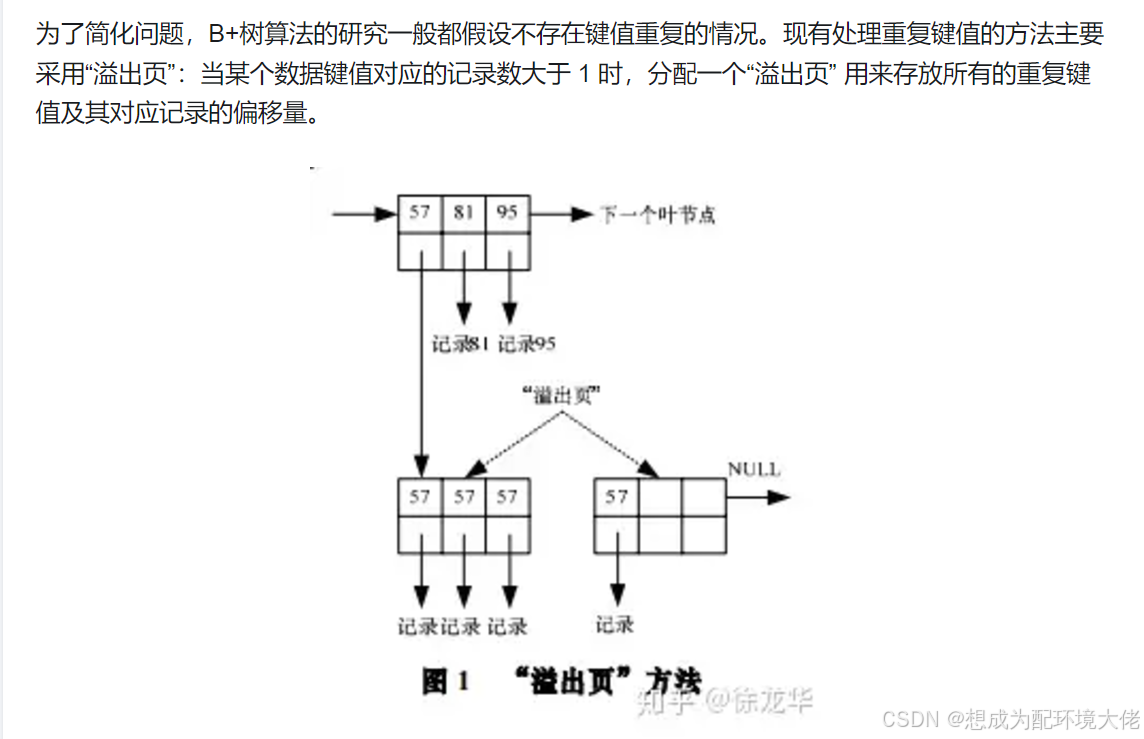

• 其实很简单：在叶子结点的每一条key对应的value，不是存放单个value，而是设置一个链表，如果有相同的key的value就放在一起

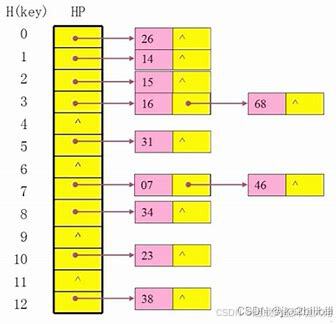

  此处可以联想一下哈希表中散列后具有相同地址的如何处理的（链地址法)



故，含有重复关键字的B+树可以设计成链表形式

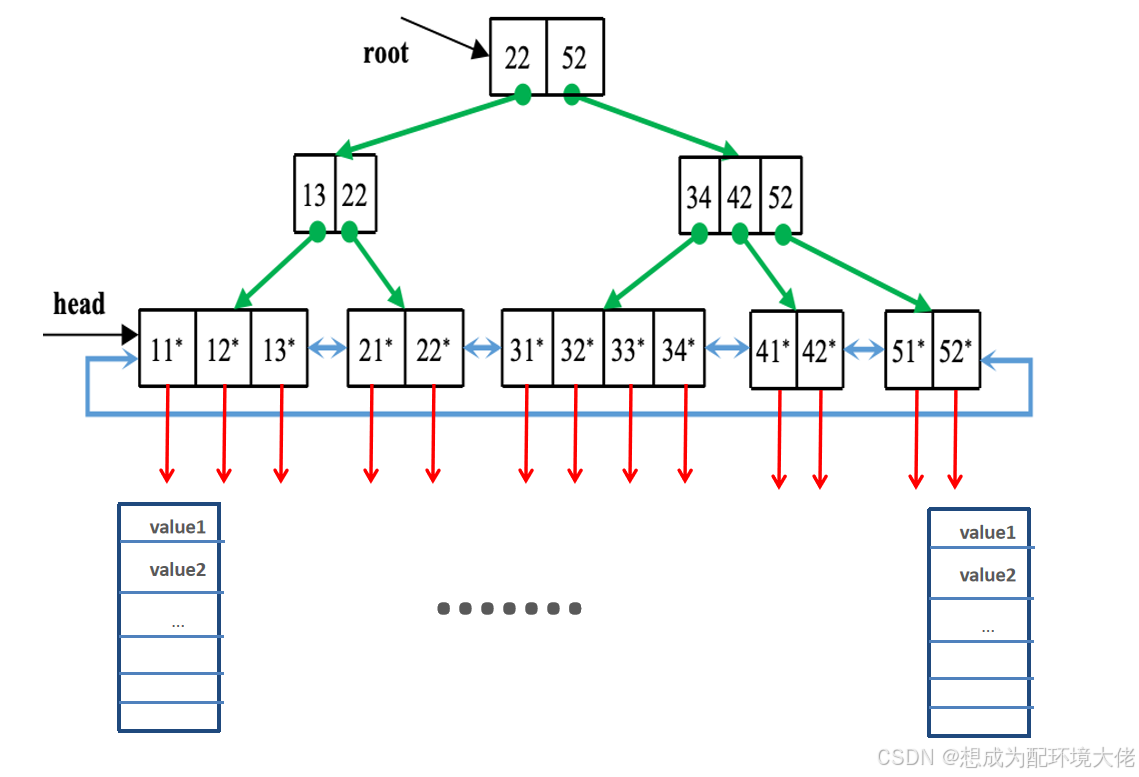

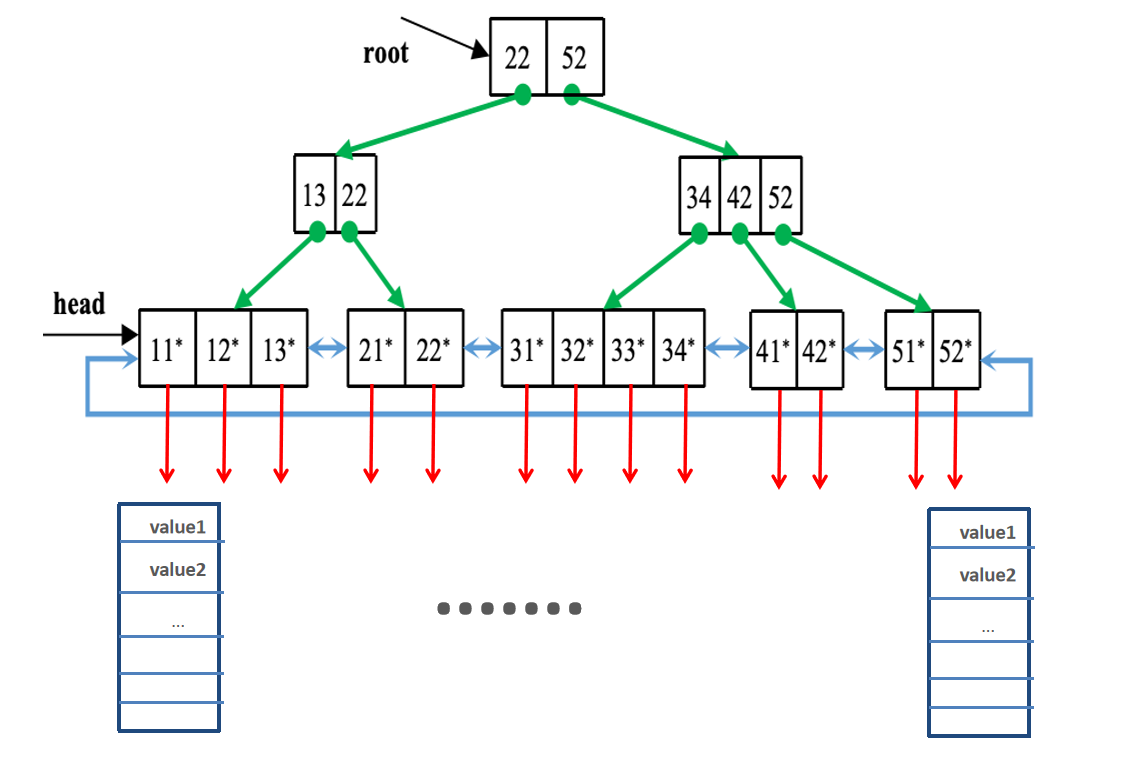

如图上所示，每一个key存储着一个链表的value

含有重复关键字的B+树的插入，删除，单点查找，区间查找，全纪录检索思路

有重复关键字的B+树的操作宇原来B+树操作类似，不过就是新开辟了一个链表

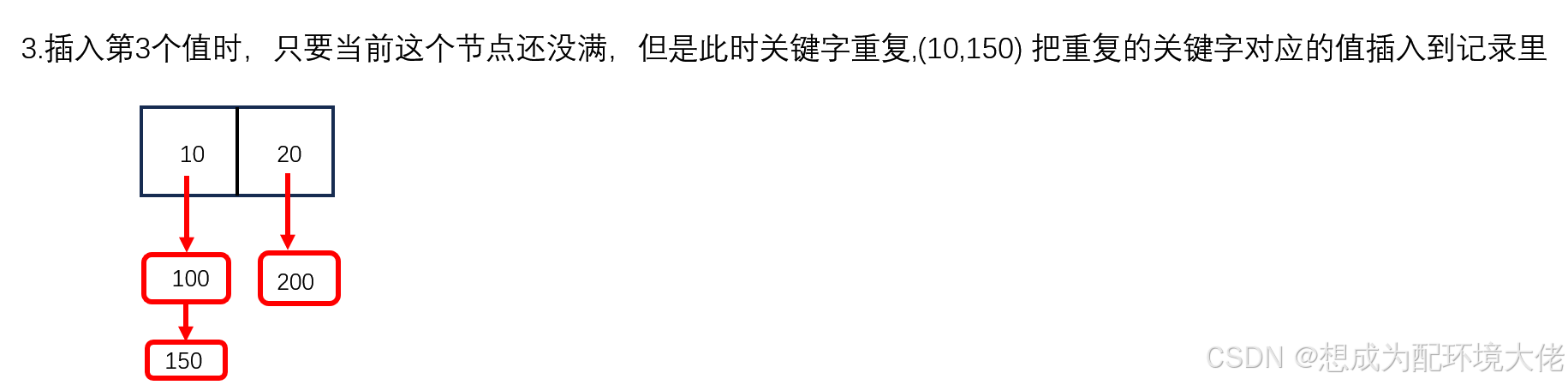

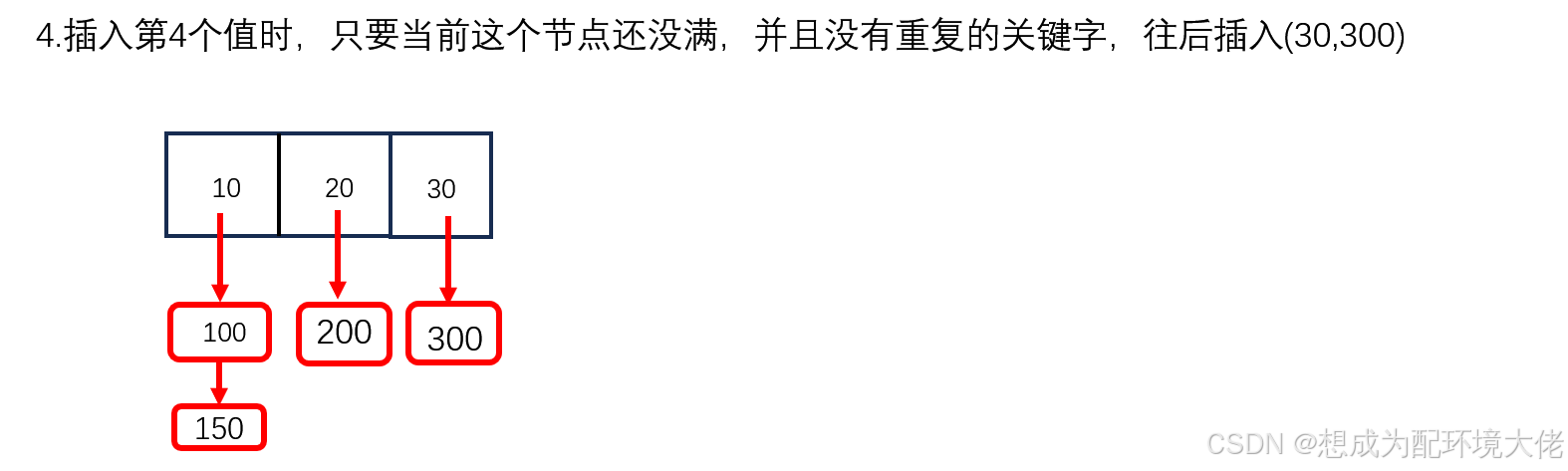

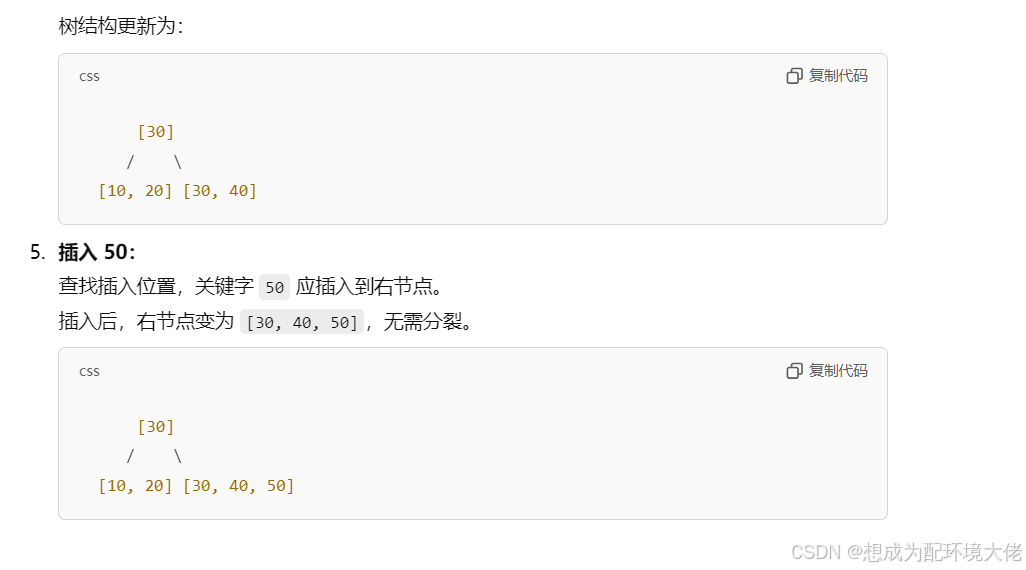

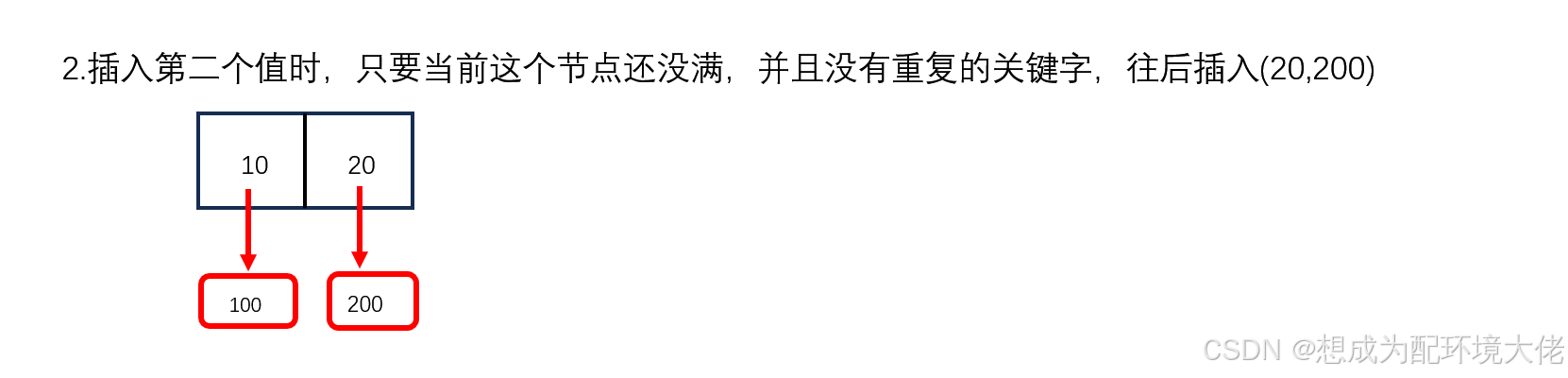

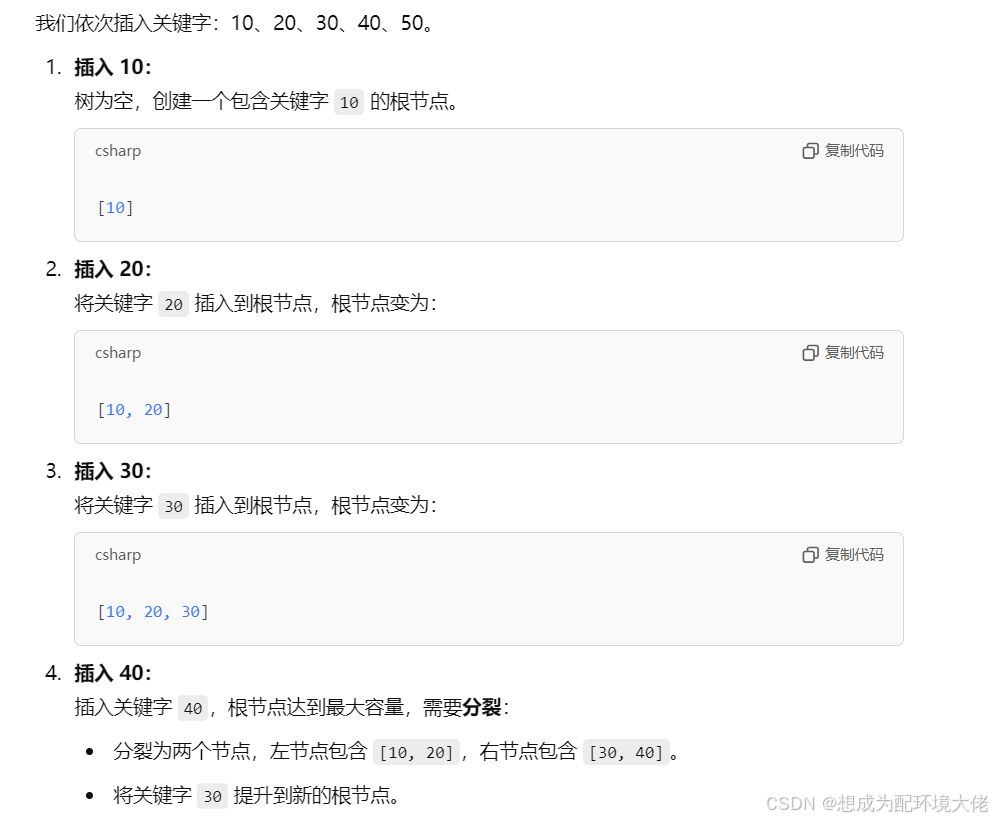

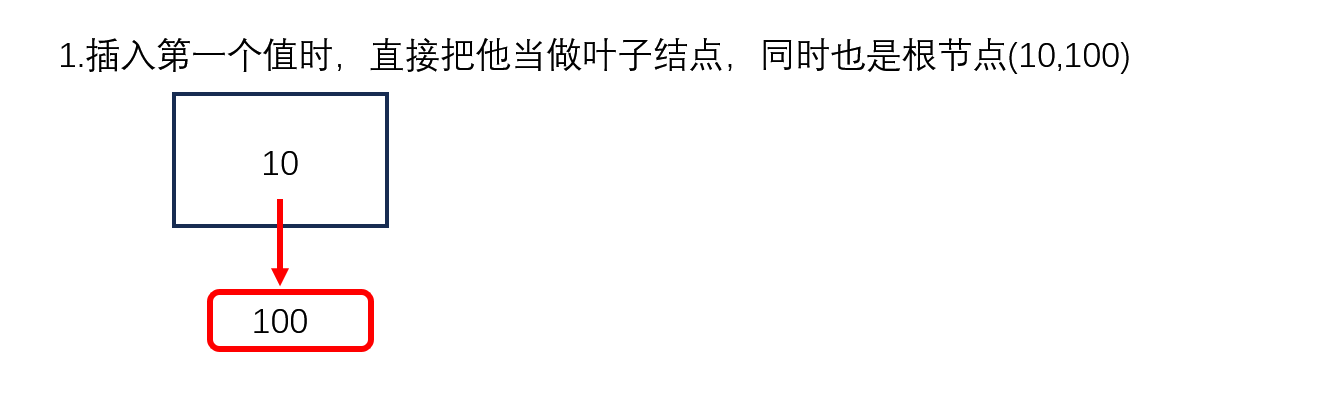

B+树的插入，举例说明

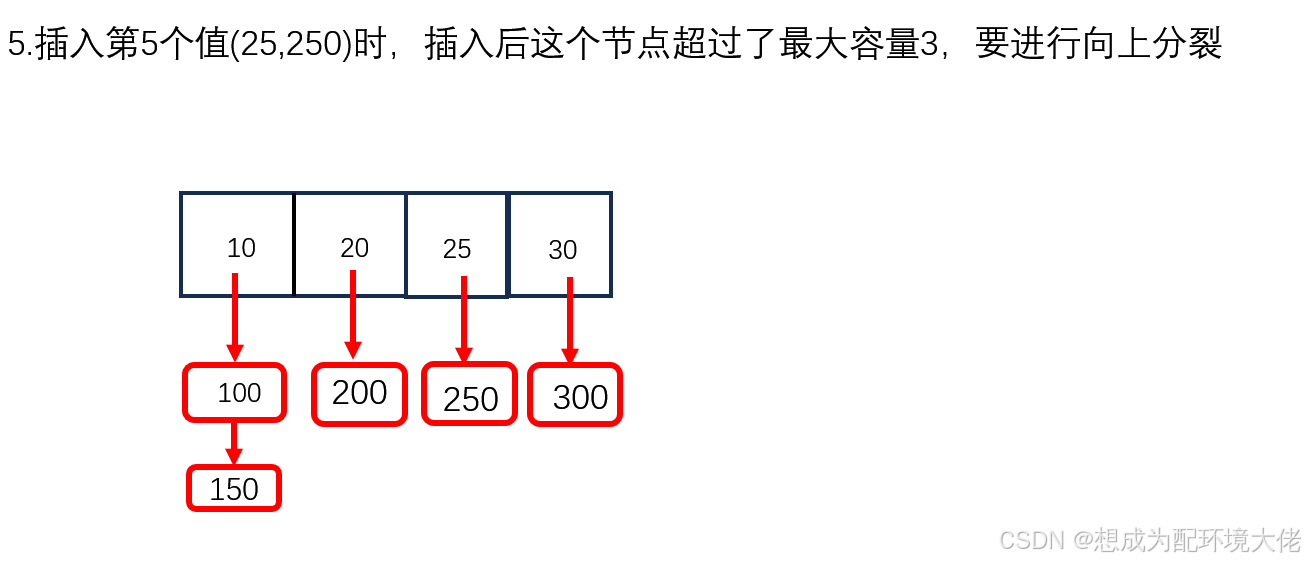

这是一个5阶b+树

总结来说：

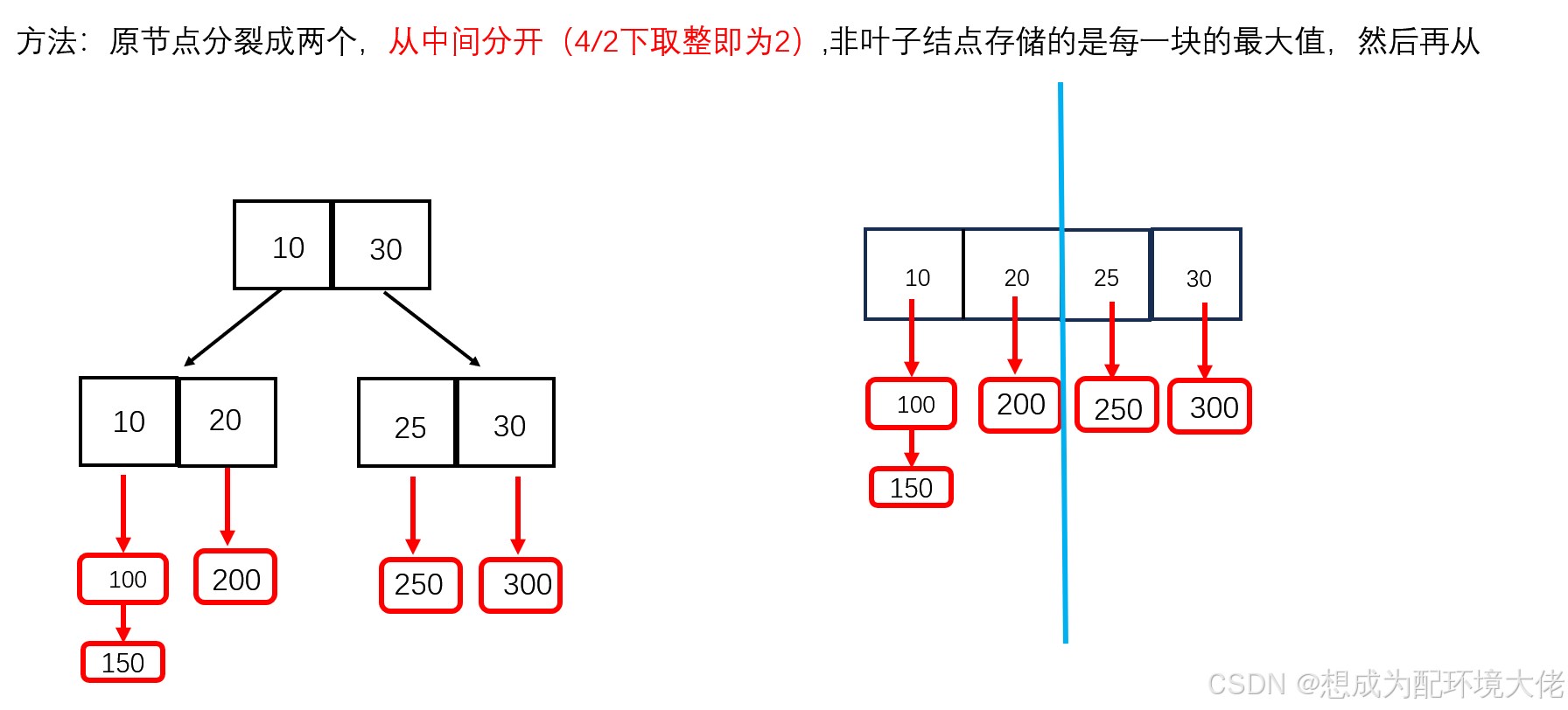

在向上分裂过程中分为两种情况，叶子节点分裂和非叶子节点分裂
（这个下面的举例是一个节点有两个指针的）

核心思路：在把6插入父节点后，需要再次检查父节点是否超过最大节点，如果超过，再次执行该操作，到根节点后，若根节点仍超过最大节点，则需要新开辟一个节点当根

删除操作

• 定位关键字所在的叶子节点

  • 使用 B+ 树的搜索功能，从根节点开始向下查找，定位包含关键字的叶子节点。

  • 删除关键字或记录

    • 叶子节点

      • 在叶子节点的 keys[] 数组中找到关键字的位置并移除它。
      • 如果有重复值链表，仅删除匹配的记录节点。
      • 删除后，调整 keys[] 和 pointers[] 以保持数组紧凑。

• 非叶子节点

  • 删除的关键字可能存在于父节点中，且只起到索引作用。父节点中的索引无需立即删除，除非合并发生。

• 检查节点是否不平衡

  • 判断删除后叶子节点的关键字数量是否小于

    Min_KeysMin\_KeysMin_Keys

    • 如果不小于，删除操作完成。

  • 如果小于，需要通过借用或合并恢复平衡。

• 借用（Redistribution）

  • 尝试从兄弟节点借用一个关键字。

  • 如果左兄弟节点存在并且有多于 Min_KeysMin\_KeysMin_Keys 个关键字：

    • 借用左兄弟的最大关键字，并更新父节点中的索引。

  • 如果右兄弟节点存在并且有多于

    Min_KeysMin\_KeysMin_Keys个关键字：

    • 借用右兄弟的最小关键字，并更新父节点中的索引。

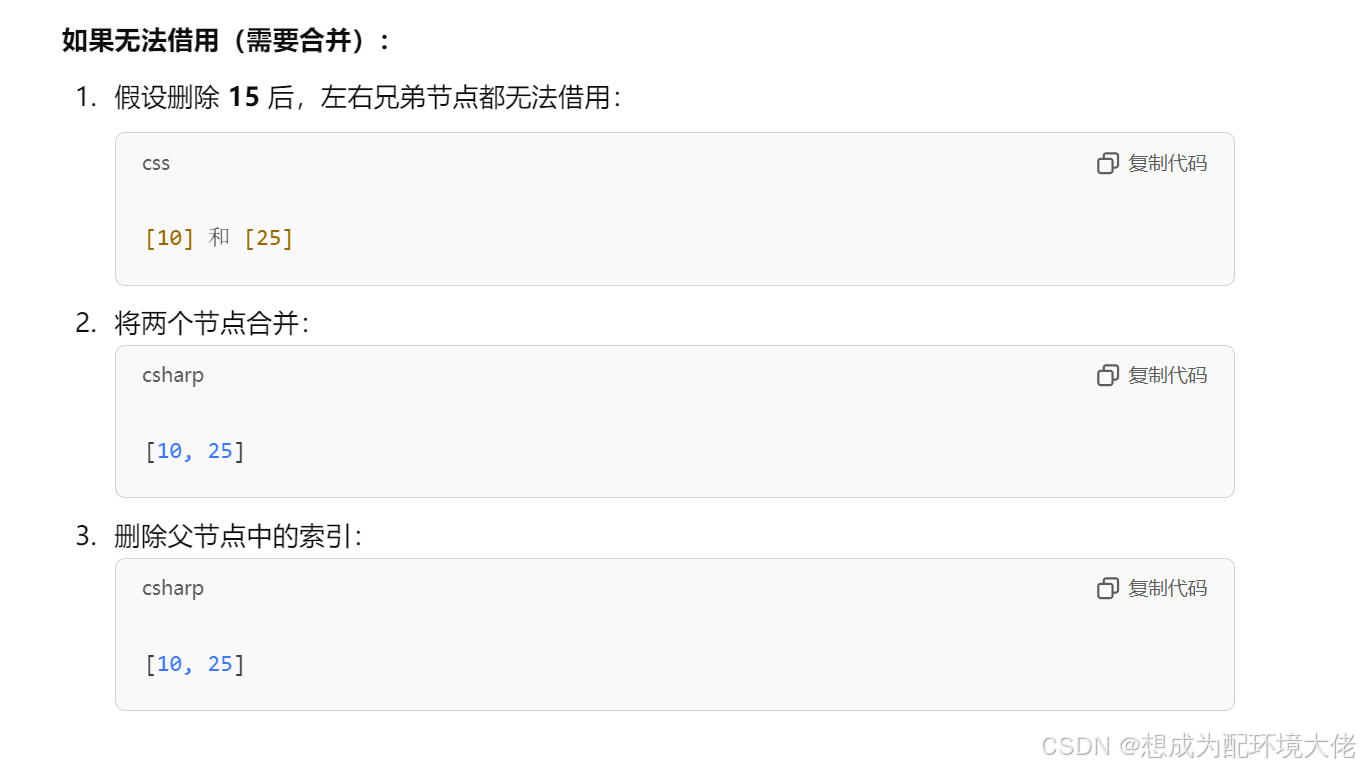

• 合并（Merge）

  • 如果无法借用关键字，需要将当前节点与其兄弟节点合并。

  • 合并操作：

    1. 将当前节点和兄弟节点的关键字合并到一个节点中。
    2. 如果是叶子节点，保持 next 指针的连续性。
    3. 删除父节点中的索引，并更新指针。

  • 如果合并后导致父节点关键字数量不足，递归向上调整。

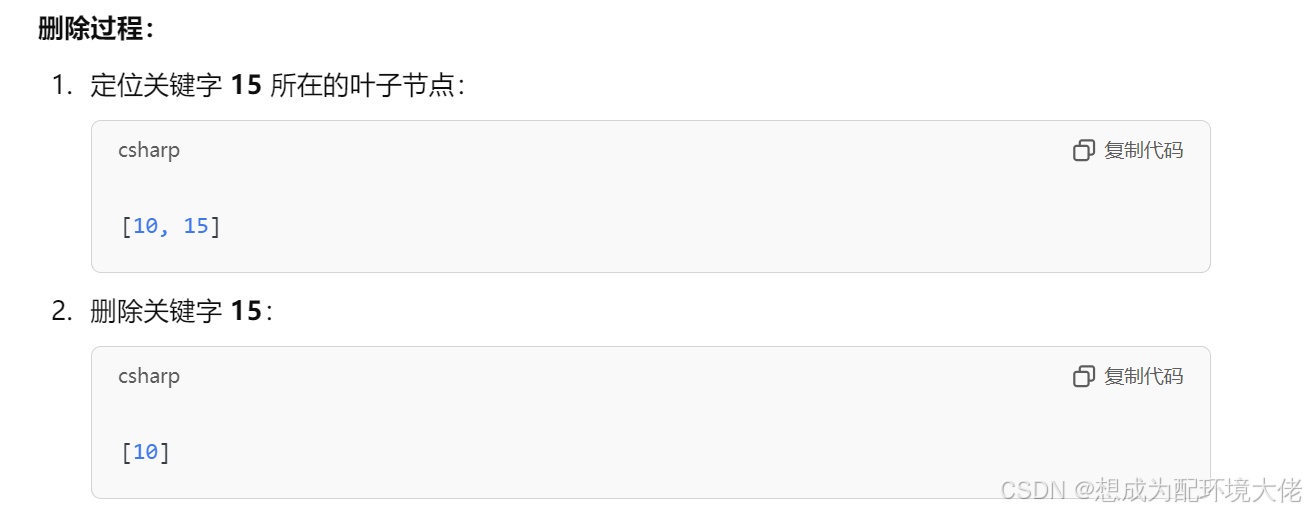

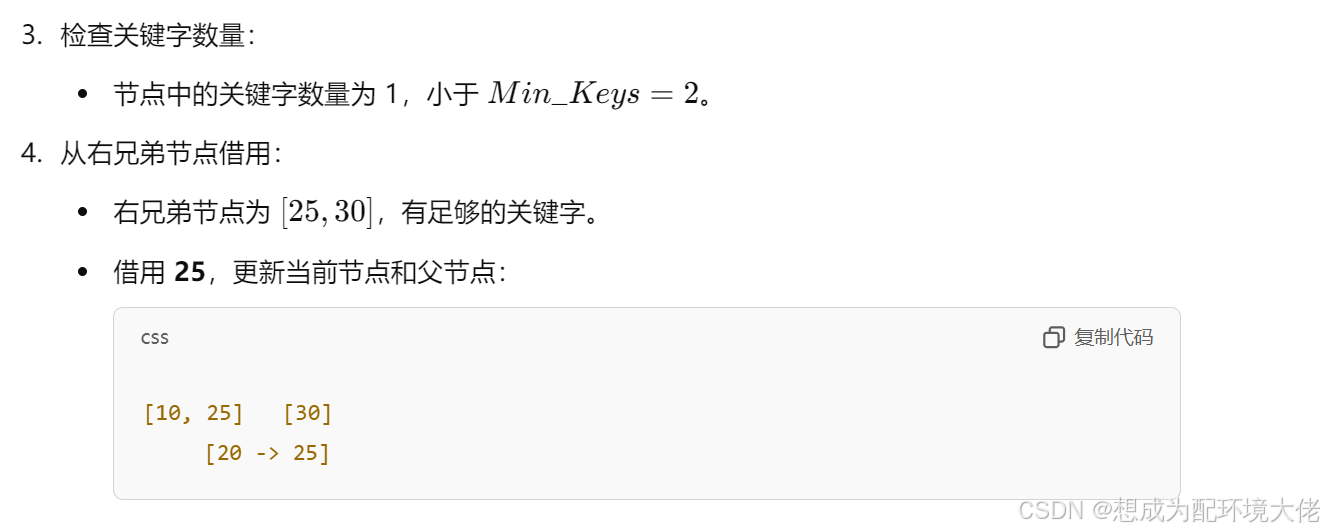

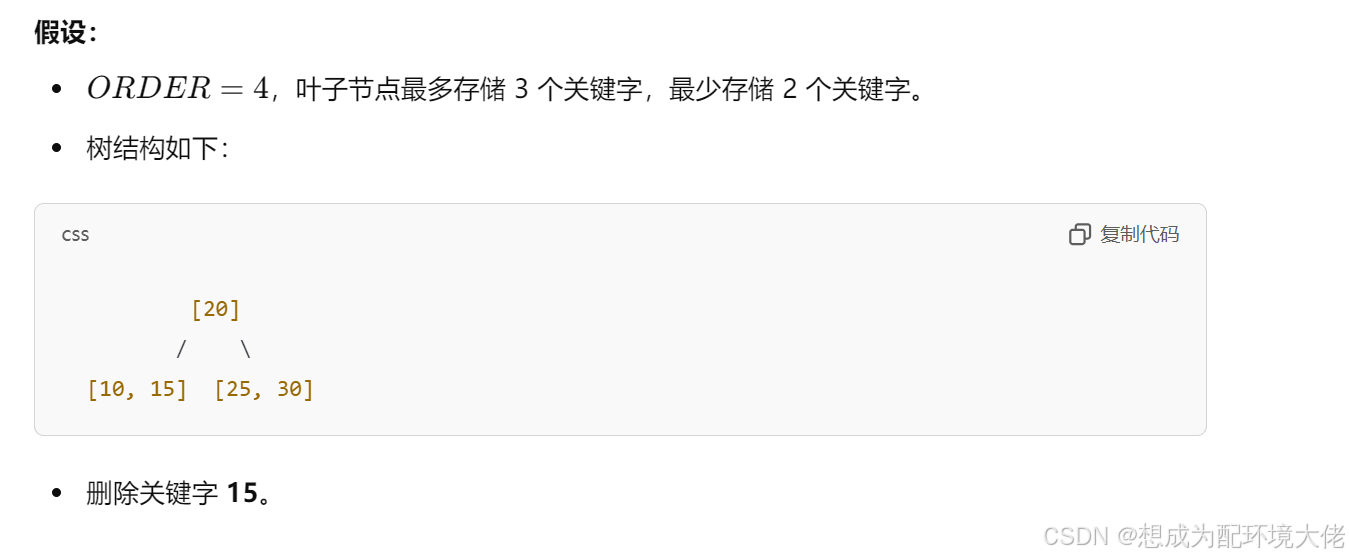

举个例子：
这个也是对应一个节点有两个分叉点的，和我们刚刚讲的不太一样

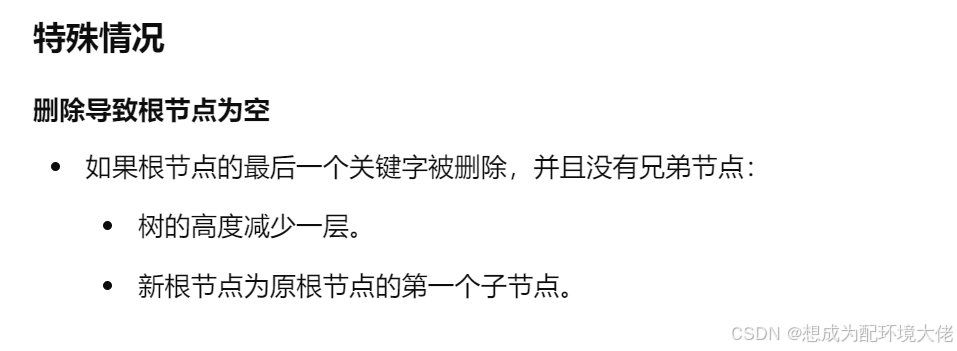

删除的核心：

1. 保持平衡：借用和合并确保所有节点的关键字数量不低于 Min_KeysMin_KeysMin_Keys。

2. 保持顺序性：合并和调整索引时，关键字顺序保持不变。

3. 高度递归调整：删除可能从叶子节点递归调整到根节点。

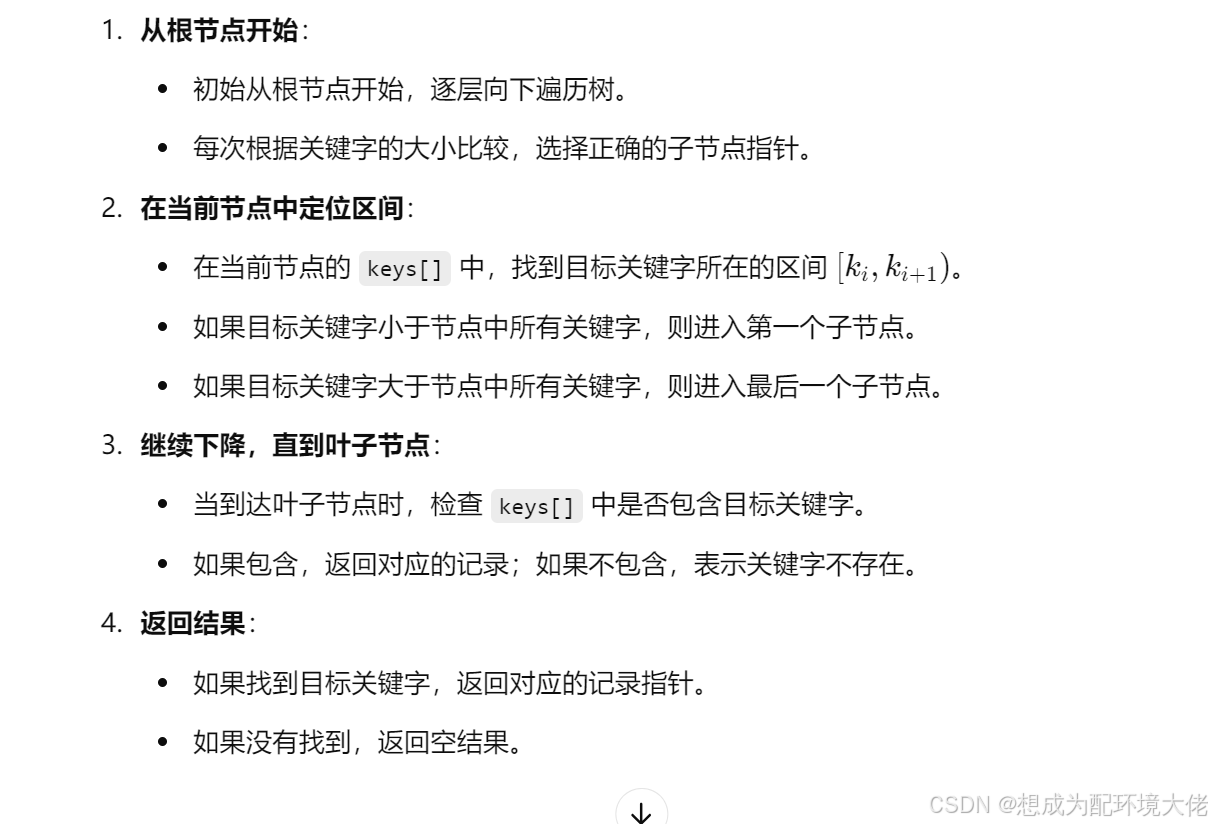

单点查找

举例

比如说我要找下图中的11

1. 查找第一个大于要找的key值，从根节点往下找，先找到22,
2. 再进入22所指的下一层，查找第一个大于要找的key值，即13
3. 再进入13所指的下一层，找到了等于11的节点，再检查是不是叶子结点（因为非叶子结点只存key，作为查找的标识符，叶子节点才找value)，发现是叶子节点
4. 然后找到他指向的一个链表所对应的value

区间查找

我要查找[13,33]之内的所有数，直接遍历链表，找到两个边界就可以

全纪录检索

• 就是从head头指针开始遍历，一直到尾节点，即为全纪录检索

代码

#include <stdio.h>
#include <stdlib.h>
#include <stdbool.h>

#define ORDER 4 // B+树的阶数，表示每个节点最多包含ORDER个指针

// 数据节点，用于存储叶子节点的值
typedef struct Record {
    int value;           // 数据值
    struct Record *next; // 链表，用于存储重复关键字的多个值
} Record;

// 树的节点
typedef struct Node {
    bool is_leaf;         // 是否是叶子节点
    int num_keys;         // 当前关键字数量
    int keys[ORDER - 1];  // 关键字数组
    void *pointers[ORDER];// 指针数组，指向子节点或记录
    struct Node *next;    // 用于叶子节点的链表
} Node;

// B+树结构
typedef struct BPlusTree {
    Node *root; // 树的根节点
} BPlusTree;

// 创建一个记录
Record *create_record(int value) {
    Record *new_record = (Record *)malloc(sizeof(Record));
    if (new_record == NULL) {
        perror("OverFlow");
        exit(EXIT_FAILURE);
    }
    new_record->value = value;
    new_record->next = NULL;
    return new_record;
}

// 创建一个节点
Node *create_node(bool is_leaf) {
    Node *new_node = (Node *)malloc(sizeof(Node));
    if (new_node == NULL) {
        perror("Failed to create node");
        exit(EXIT_FAILURE);
    }
    new_node->is_leaf = is_leaf;
    new_node->num_keys = 0;
    new_node->next = NULL;
    for (int i = 0; i < ORDER; i++) {
        new_node->pointers[i] = NULL;
    }
    /*
    对于叶子节点，pointers[i] 指向存储数据的链表记录。
	对于非叶子节点，pointers[i] 指向子节点。
    */
    return new_node;
}

// 初始化B+树
BPlusTree *initialize_tree() {
    BPlusTree *tree = (BPlusTree *)malloc(sizeof(BPlusTree));
    if (tree == NULL) {
        perror("Failed to initialize tree");
        exit(EXIT_FAILURE);
    }
    tree->root = create_node(true); // 初始时根节点是叶子节点
    return tree;
}

// 在叶子节点插入记录
void insert_into_leaf(Node *leaf, int key, Record *record) {
    int i;
    for (i = leaf->num_keys - 1; i >= 0 && leaf->keys[i] > key; i--) {
        leaf->keys[i + 1] = leaf->keys[i];
        leaf->pointers[i + 1] = leaf->pointers[i];
    }
    if (i >= 0 && leaf->keys[i] == key) {
        // 如果关键字已存在，追加到记录链表
        Record *existing_record = (Record *)leaf->pointers[i];
        while (existing_record->next != NULL) {
            existing_record = existing_record->next;
        }
        existing_record->next = record;
    } else {
        // 插入新的关键字和记录
        leaf->keys[i + 1] = key;
        leaf->pointers[i + 1] = record;
        leaf->num_keys++;
    }
}

void insert(BPlusTree *tree, int key, int value) {
    Node *root = tree->root;
    Node *current = root;
    Node *parent = NULL; // 用于追踪父节点

    // 1. 寻找插入的叶子节点
    while (!current->is_leaf) {
        parent = current;
        int i = 0;
        while (i < current->num_keys && key >= current->keys[i]) {
            i++;
        }
        current = (Node *)current->pointers[i];
    }

    // 2. 插入记录到找到的叶子节点
    insert_into_leaf(current, key, create_record(value));

    // 3. 检查节点是否需要分裂
    while (current->num_keys == ORDER) { // 如果节点的关键字数量超出限制
        Node *new_node = create_node(current->is_leaf); // 新节点，用于存储分裂出的关键字

        // 4. 分裂逻辑
        int mid = current->num_keys / 2; // 分裂点
        if (current->is_leaf) {
            // 如果是叶子节点，将后一半的关键字移到新节点
            new_node->num_keys = current->num_keys - mid;
            for (int i = 0; i < new_node->num_keys; i++) {
                new_node->keys[i] = current->keys[mid + i];
                new_node->pointers[i] = current->pointers[mid + i];
            }
            current->num_keys = mid;

            // 链接叶子节点
            new_node->next = current->next;
            current->next = new_node;
        } else {
            // 如果是内部节点，将后一半的关键字和指针移到新节点
            new_node->num_keys = current->num_keys - mid - 1;
            for (int i = 0; i < new_node->num_keys; i++) {
                new_node->keys[i] = current->keys[mid + 1 + i];
                new_node->pointers[i] = current->pointers[mid + 1 + i];
            }
            new_node->pointers[new_node->num_keys] = current->pointers[ORDER - 1];
            current->num_keys = mid;
        }

        // 5. 中间关键字上移到父节点
        int middle_key = current->keys[mid];
        if (parent == NULL) {
            // 如果当前节点是根节点，创建新根节点
            Node *new_root = create_node(false);
            new_root->keys[0] = middle_key;
            new_root->pointers[0] = current;
            new_root->pointers[1] = new_node;
            new_root->num_keys = 1;
            tree->root = new_root;
            break;
        } else {
            // 如果有父节点，将中间关键字插入父节点
            int i;
            for (i = parent->num_keys - 1; i >= 0 && parent->keys[i] > middle_key; i--) {
                parent->keys[i + 1] = parent->keys[i];
                parent->pointers[i + 2] = parent->pointers[i + 1];
            }
            parent->keys[i + 1] = middle_key;
            parent->pointers[i + 2] = new_node;
            parent->num_keys++;

            // 如果父节点需要分裂，继续向上处理
            current = parent;
            parent = NULL; // 上升，重新找到新父节点
        }
    }
}


// 查找包含关键字的叶子节点
Node *find_leaf(Node *node, int key) {
    if (node == NULL) return NULL;
    Node *current = node;
    while (!current->is_leaf) {
        int i = 0;
        while (i < current->num_keys && key >= current->keys[i]) {
            i++;
        }
        current = (Node *)current->pointers[i];
    }
    return current;
}

// 删除记录中的特定值
bool delete_record_from_leaf(Node *leaf, int key, int value) {
    int i;
    for (i = 0; i < leaf->num_keys; i++) {
        if (leaf->keys[i] == key) {
            Record *record = (Record *)leaf->pointers[i];
            Record *prev = NULL;
            while (record != NULL) {
                if (record->value == value) {
                    if (prev == NULL) {
                        leaf->pointers[i] = record->next;
                    } else {
                        prev->next = record->next;
                    }
                    free(record);
                    // 如果该关键字没有记录链表了
                    if (leaf->pointers[i] == NULL) {
                        for (int j = i; j < leaf->num_keys - 1; j++) {
                            leaf->keys[j] = leaf->keys[j + 1];
                            leaf->pointers[j] = leaf->pointers[j + 1];
                        }
                        leaf->num_keys--;
                    }
                    return true;
                }
                prev = record;
                record = record->next;
            }
        }
    }
    return false;
}
// 区间查找函数：查找区间 [start, end] 中所有符合条件的记录
void range_query(Node *leaf, int start, int end) {
    // 在叶子节点查找起始值
    while (leaf != NULL) {
        for (int i = 0; i < leaf->num_keys; i++) {
            if (leaf->keys[i] >= start && leaf->keys[i] <= end) {
                Record *record = (Record *)leaf->pointers[i];
                // 输出该键的所有记录
                while (record != NULL) {
                    printf("Key: %d, Value: %d\n", leaf->keys[i], record->value);
                    record = record->next;
                }
            }
        }
        leaf = leaf->next; // 移动到下一个叶子节点
    }
}

// 查找最左侧的叶子节点
Node *find_leftmost_leaf(Node *root) {
    Node *current = root;
    while (current != NULL && !current->is_leaf) {
        current = (Node *)current->pointers[0]; // 一直向左子节点遍历
    }
    return current;
}

// 全纪录检索函数：遍历所有记录
void full_scan(BPlusTree *tree) {
    Node *leaf = find_leftmost_leaf(tree->root); // 从最左侧叶子节点开始
    if (leaf == NULL) {
        printf("Tree is empty.\n");
        return;
    }
    // 遍历所有叶子节点
    while (leaf != NULL) {
        for (int i = 0; i < leaf->num_keys; i++) {
            Record *record = (Record *)leaf->pointers[i];
            // 输出该键的所有记录
            while (record != NULL) {
                printf("Key: %d, Value: %d\n", leaf->keys[i], record->value);
                record = record->next;
            }
        }
        leaf = leaf->next; // 移动到下一个叶子节点
    }
}

int main() {
    BPlusTree *tree = initialize_tree();

    // 插入示例数据
     insert(tree, 10, 100);
    insert(tree, 20, 200);
    insert(tree, 10, 150); // 插入重复关键字
    insert(tree, 30, 300);
    insert(tree, 25, 250);
    // 查找数据
    Node *leaf = find_leaf(tree->root, 15); // 找到包含15的叶子节点
    if (leaf != NULL) {
        printf("Records for key 15:\n");
        Record *record = (Record *)leaf->pointers[0];
        while (record != NULL) {
            printf("%d ", record->value);
            record = record->next;
        }
        printf("\n");
    } else {
        printf("Key 15 not found.\n");
    }

    printf("Range Query for keys in [15, 25]:\n");

    range_query(leaf, 15, 25);

    // 执行全纪录检索
    printf("\nFull Scan:\n");
    leaf = tree->root; // 从根开始扫描
    full_scan(tree);

   // 删除
    delete_record_from_leaf(leaf, 10, 100);
    printf("Deleted 100 from key 10.\n");

    return 0;
}

博主写了一个静态的插入，如果要写成用户输入的插入，改main函数即可

里面都有注释，不懂的可以仔细想想，把不懂的地方放在评论区，我会尽力给大家解答~

总结

• 从单点插入可以看到，B+树还有一个小缺点，即如果在非叶子结点找到对应的key，无效(因为不存value)，只能继续找到叶子结点进行定位
• 学习B+树的动态演示网站 B+ Tree Visualization，如果对过程还不是很了解的同学可以自己动手看一看~

B+树的应用场景

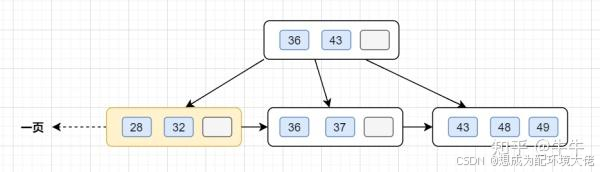

B+树在数据库的检索过程中有很强的应用场景，比如说这个图里，就是一页数据库所存储的，每一页都有一个不同的头指针
