论文高清出图 matlab，visio, adobe illustrator, PDF

前言

1. 使用matlab完成绘图后，希望直接导出矢量图供写作，而不是PNG等位图。
2. 有些论文对图的数量还有限制，有时需要将多个图进行合并。虽然可以直接使用matlab，latex等进行合并，但感觉这两种方法比较麻烦。

我更偏向于matlab导出矢量图，放到Visio进行合并和处理，在导出矢量图，使用latex进行写作（只支持eps和PDF格式矢量图）。

matlab导出矢量图

使用 print 函数或者 saveas 函数， 设置相应导出的矢量图格式，详见matlab参考文档。

print(Fig1, 'ChenFig1', '-dpng', '-r600')
print(Fig1, 'ChenFig1', '-dpdf', '-r600')
print(Fig1, 'ChenFig1', '-depsc', '-r600')
print(Fig1, 'ChenFig1', '-dmeta', '-r600')
print(Fig1, 'ChenFig1', '-dsvg', '-r600')
print(Fig1, 'ChenFig1', '-dpsc', '-r600')

我自己定义的 matlab 导出 PDF 函数

function [] = PrintFig2PDF(Fig, FileName)
% for exporting Fig to PDF for paper
% This function will adjust the configuration for exporting Figure to PDF,
% mainly to get rid of the large blank margin of the generated PDF.
%
% Attention:
% [1] try to avoid adjusting the size of the figure after this function.
%
% Input:
%       FileName -- name of the PDF, containing the path of the folder
%       Fig      -- handle of the figure for PDF
%

if nargin == 1
    if isa(Fig,'matlab.ui.Figure')
        FileName = 'New';
    elseif isa(Fig,'char')
        FileName = Fig;
        Fig = gcf;
    end
elseif nargin == 2
    if isa(Fig,'char')
        temp = Filename;
        FileName = Fig;
        Fig = temp;
    end
elseif nargin <1
    Fig = gcf;
    FileName = 'New';
end

set(Fig,'Units','Inches');
% Fig.Renderer = 'vector';          % 这个可以是 3D plot 输出矢量图
pos = get(Fig,'Position');
set(Fig,'PaperPositionMode','Auto','PaperUnits','Inches','PaperSize',[pos(3), pos(4)])

%% Ver2023 and its previous release are different in print function
ver = version('-date');
if str2num(ver(end-4:end))<2023
    print(Fig, FileName,'-dpdf','-r0', '-painters')
else
    print(Fig, FileName,'-dpdf','-r0', '-vector')
    % another method exportgraphics ver>2020a
    % exportgraphics(Fig,[FileName,'.pdf'],'BackgroundColor','none','ContentType','vector')
end

end

Visio导出PDF矢量图

我推荐直接使用Visio导出PDF，然后提供给latex写作。

在Visio中新建多个 “页面（page）”， 一个页面进行合并，标记等操作。另外一个页面用于导出PDF，这个需要调整页面大小，从而消除导出PDF周边空白，也可以使用PDF编辑器调整导出PDF周围空白（修改后导出图形比较麻烦 ）。

Visio可以使用的格式

1. emf（缩放文字不会变动）
2. svg （缩放文字会变动， 会导致较大缩放比例时整个布局变动）

Visio不可可以使用的格式

1. eps
2. pdf
3. ps
4. asv

Visio另存为，选择PDF，在导出选项中选择 “选择”（推荐）或者“当前页”。

如何消除Visio导出PDF四周的空白

1. 文件->选项->自定义功能区->主选项卡,勾选开发工具,点击确定
2. 点击开发工具->显示ShapeSheet->页,将Print Properties，PageLeftMargin,PageRightMargin,PageTopMargin,PageBottomMargin全部设置为0
3. 设计->大小，适应绘图
4. 文件->导出，导出为pdf格式
5. 推荐导出是使用“选择”而不是“当前页”，因为当前页导出的PDF文件四周是有边框的，latex生成的文档的图片也是有边框的，不美观。

Visio 中的 位图 导出PDF时候变模糊

在 Visio 中对内容编辑好后，导出 PDF 时候，发现 PDF 中的位图分辨率很低，尤其是将Visio内容按照 1:1 放入latex 论文的时候更明显。 有下面几个办法

1. 使用 Visio 打印，选择打印机，比如 Adobe 的打印机，设置属性中找到图片分辨率的地方，改高。但是这种办法只能一定程度提高分辨率。
2. Visio 导出 svg 格式，用浏览器打开后再打印到 PDF，这种图片和你插入 Visio 的清晰度是一样的。但是这种在你 Visio 内容中出现 渐变颜色，特殊箭头，符号公式等时候会出现显示异常。

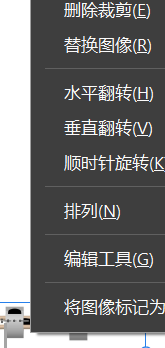

3. Visio直接保存 PDF，保证只有图片模糊，然后用 adobe acrobat 打开，在编辑模式选中图片，右键“替换图像”，选中对应的图像，替换之后保存，图片就是和原图一样清晰。但是这种需要这个图片不能再 visio 中改变长宽比和裁剪，最好是提前处理好图片。


Adobe的illustrator制作矢量图

使用Adobe的illustrator软件替代 前面提到的Visio软件 对需要合并，标注，修改的图片进行操作， 然后导出矢量图。相对来说这个软件是专业矢量图处理软件，上述格式应该都可以处理。但自己不熟悉，没有进一步尝试。

不建议matlab导出到这个软件的格式

1. emf （文字大小变化）

推荐matlab导出到这个软件的格式

1. eps
2. ps
3. svg

matlab导出PDF格式图片调整边缘空白

网上找到的关于导出PDF格式文件去除边缘空白的代码：

% 导出到pdf
set(gcf,'Units','Inches');
pos = get(gcf,'Position');
set(gcf,'PaperPositionMode','Auto','PaperUnits','Inches','PaperSize',[pos(3), pos(4)])
filename = ''; % 设定导出文件名
print(gcf,filename,'-dpdf','-r0')
close(gcf)

PPT

和Visio类似，也可以用PPT处理。PPT的好处是可以使用office自带的公式，并且可以支持 latex 输入。

但是注意导出PDF时最好使用 “Save as Adobe PDF”。这个导出的接近真实PPT效果。保存副本选 PDF 容易导致格式兼容问题。

Save as Adobe PDF

另存副本 PDF
