电路设计的一些概念

锁存器的产生

论述1

(转)时序电路，生成触发器，触发器是有使能端的，使能端无效时数据不变，这是触发器的特性。
组合逻辑，由于数据要保持不变，只能通过锁存器来保存。

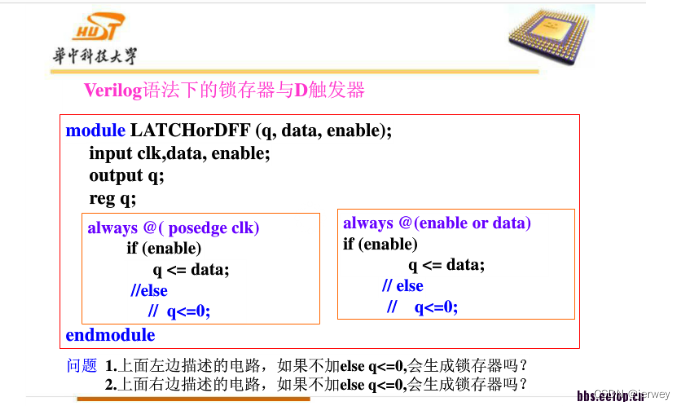

第一个代码，由于是时序逻辑，生成的触发器在enable无效时就可以保存数据。跟锁存器无关。
第二个代码就是在enable为低时，数据不变，因此要生成锁存器。

论述2
(转)所谓生成latch其实是针对使用always语句描述一个组合逻辑而言。
因为如果描述时序逻辑总是使用时钟或者时钟+复位作为敏感列表条件，所生成的电路总是组合逻辑+DFF；
如果是描述组合逻辑，敏感列表中必然没有时钟复位，而是组合逻辑的输入信号。在FPGA设计，避免使用latch，不利于时序分析和仿真。
楼上有提到latch比DFF省资源， 这个在FPGA设计中其实还好， 因为在FPGA中DFF就是一个专用的硬件资源，并且数量也比较多。

使用always描述组合逻辑时，好的习惯是使用always @（*）作为敏感列表， 并且需要检查每个分支都有明确的赋值，从而避免生成latch。

论述3
从阻塞和非阻塞的角度总结一下always块。
1.要生成DFF，是时序逻辑所以用<=，要用时钟所以用always@(posedge clk)，。
2.要生成latch，是时序逻辑所以用<=，本质是个不完整的if分支，不用时钟所以用always@(*)。
3.要生成组合逻辑，是组合逻辑，都用=，自然不用时钟所以用always@(*)。

关于alway块，有两点是要小心的：
（一）写组合逻辑时，由于分支不完整带来的latch。
（二）写时序逻辑时错用=导致逻辑错误。

论述4
生成latch的代码

module top_module (
    input d,
    input ena,
    output q);
    assign q=(ena)?d:q;
endmodule

module top_module (
    input d,
    input ena,
    output reg q);
    always @(*)begin
        q <= (ena) ? d : q;
    end
endmodule

不推荐
module top_module (
    input d,
    input ena,
    output reg q);
    always @(*)begin
        q = (ena) ? d : q;
    end
endmodule

//上述3种描述⽅式⽣成最终电路是相同的。

or
always@(*) begin
    if(E) begin
        Q = D
    end
end

防止综合不必要的锁存器
锁存器并不是一种所谓的“不好的东西”，据说在 ASIC 设计中会使用锁存器减少硅片面积，提高流水线处理中的性能（这段来自书本）。糟糕的是综合器推断出了不必要的，和原本设计目的相冲突的锁存器。
方法一：使用同步设计
方法二：保持良好的编码风格，使用完整的 if 语句覆盖所有的 case

always @(latch ena) begin
if(latch_ena)
	latch_out = latch data;
else
	latch_out = 1'b0;
end
综合器将代码综合为了一个选择器

总结
时序电路无论如何不会产生锁存器，组合电路只要条件不完备就会产生锁存器。

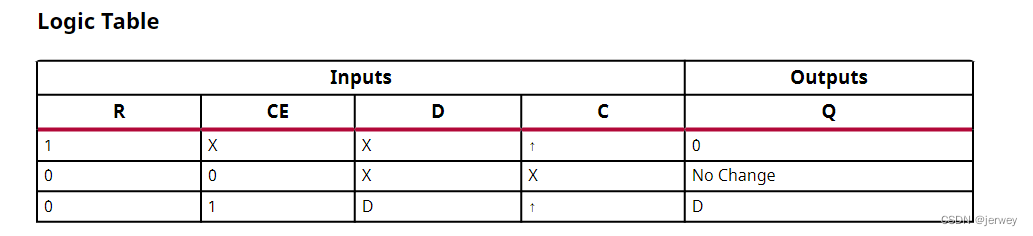

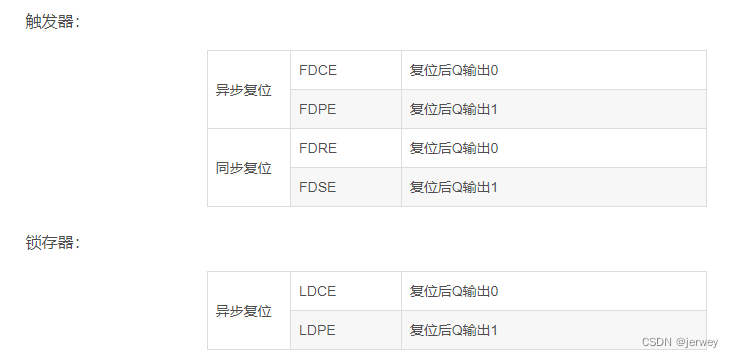

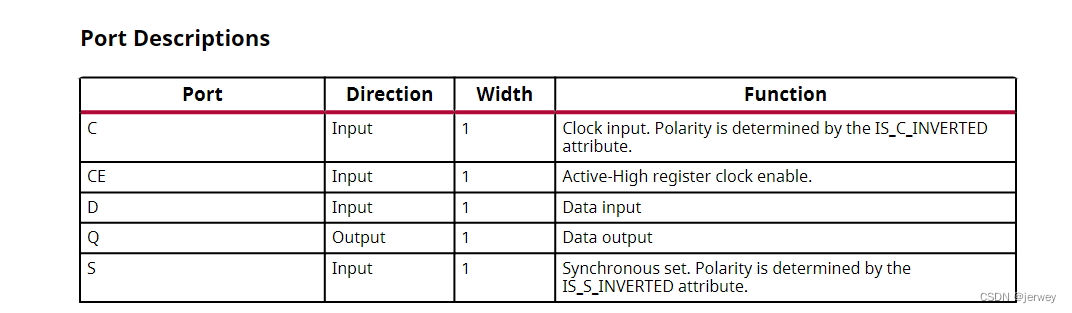

FPGA ug974

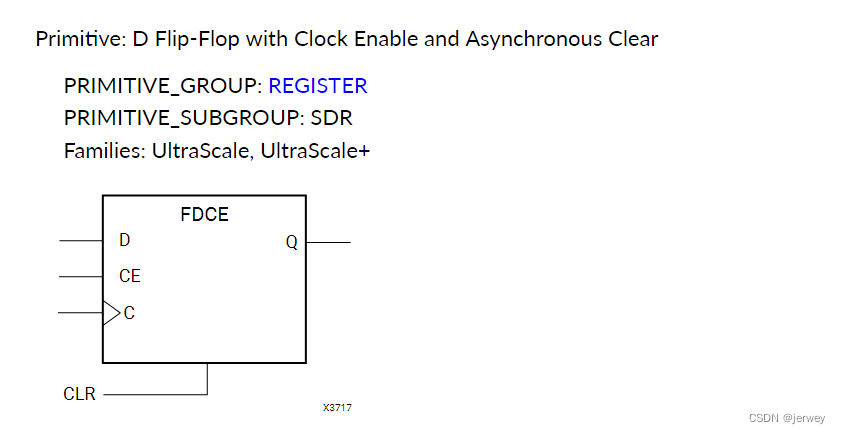

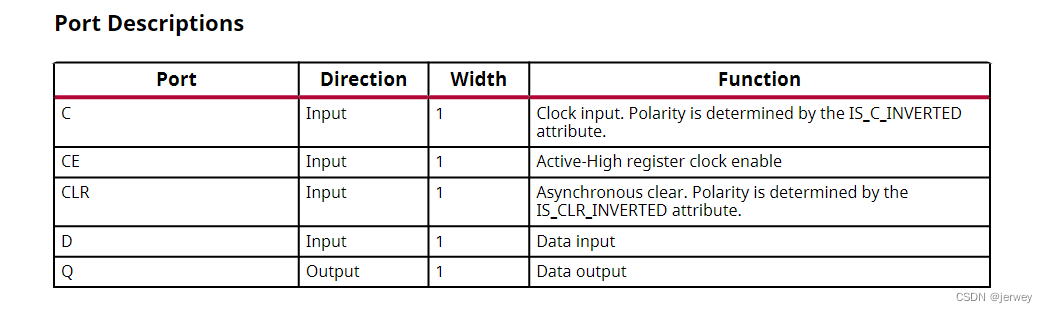

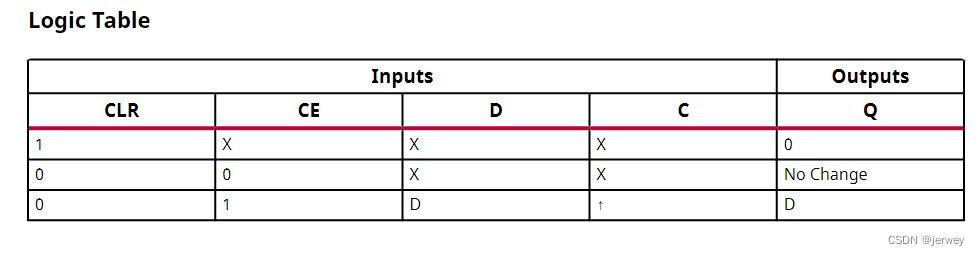

FDCE

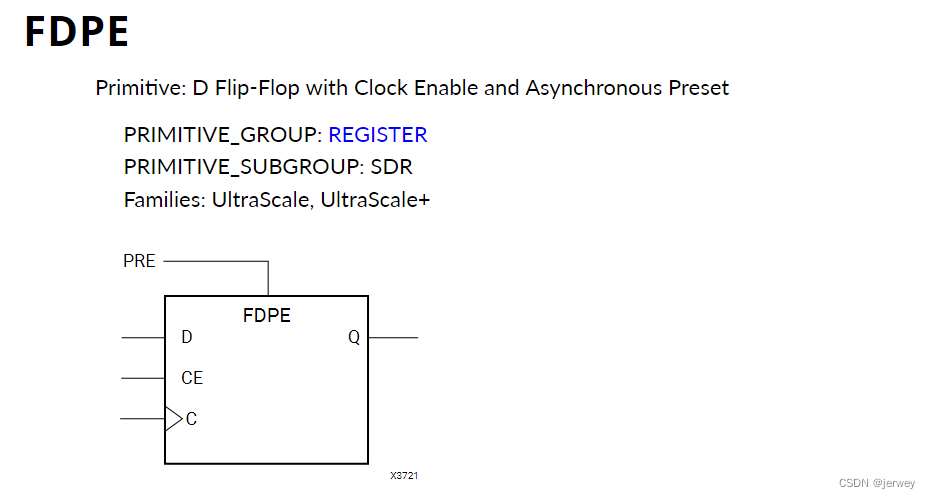

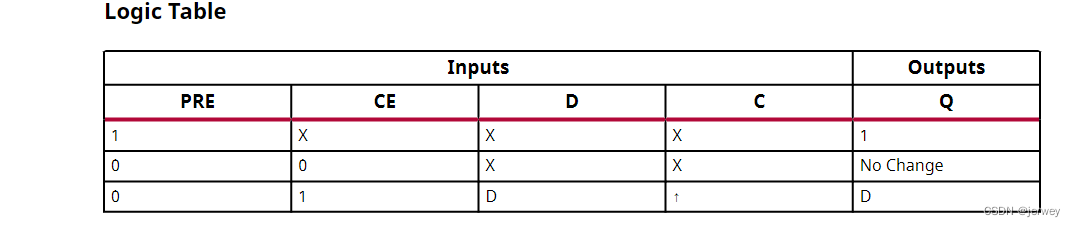

FDPE

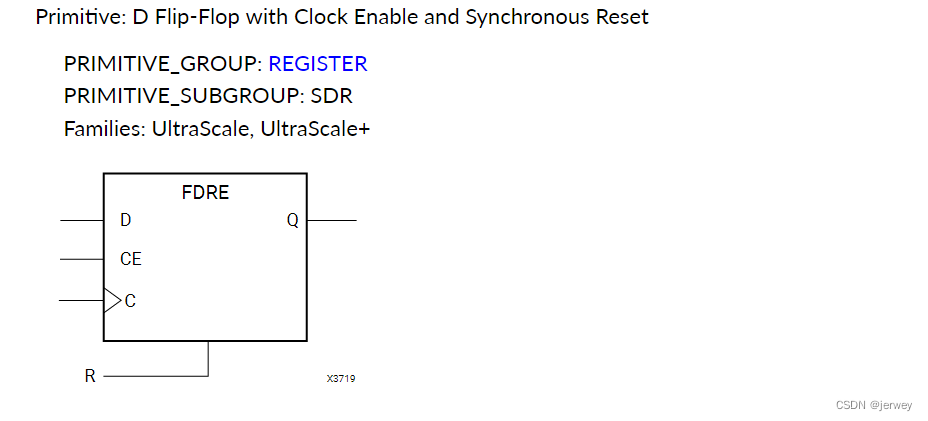

FDRE

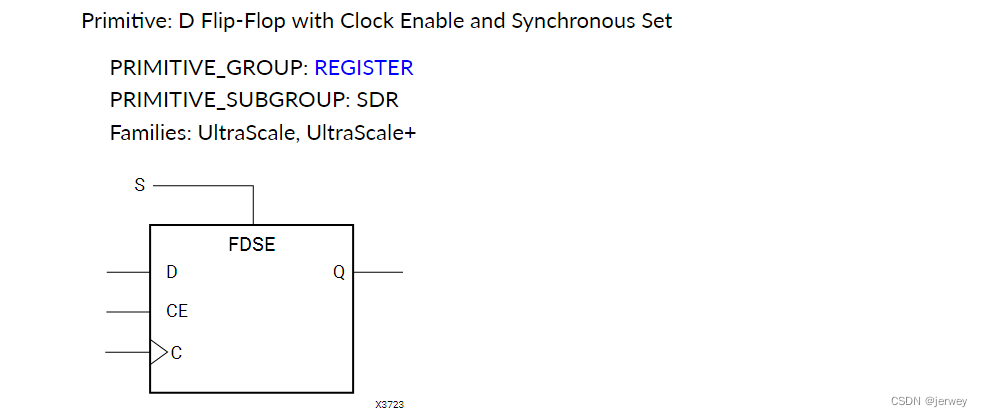

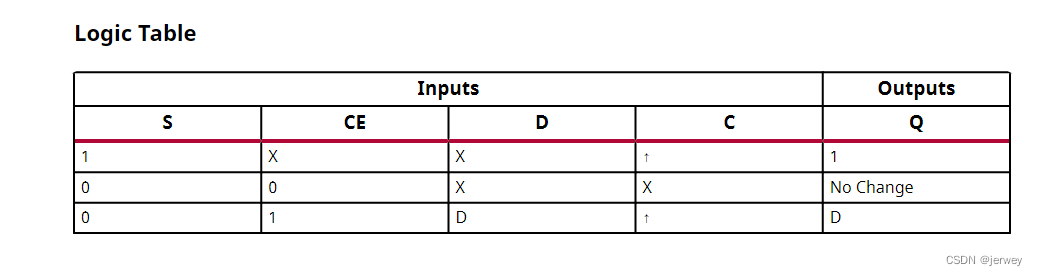

FDSE

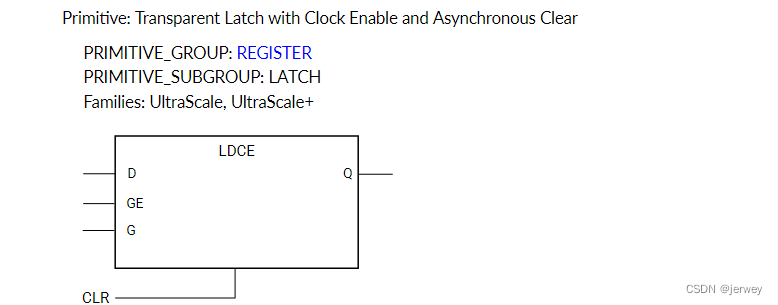

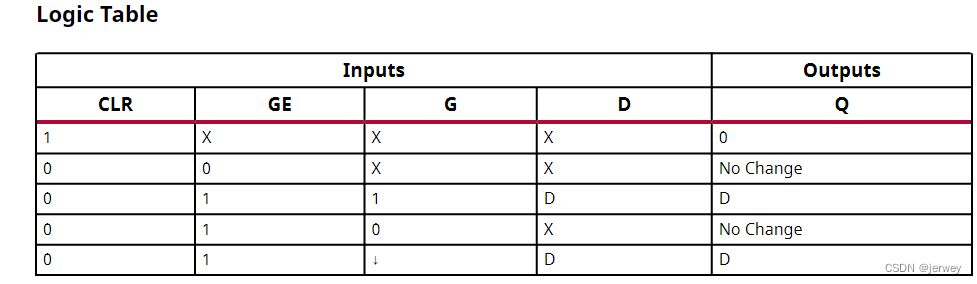

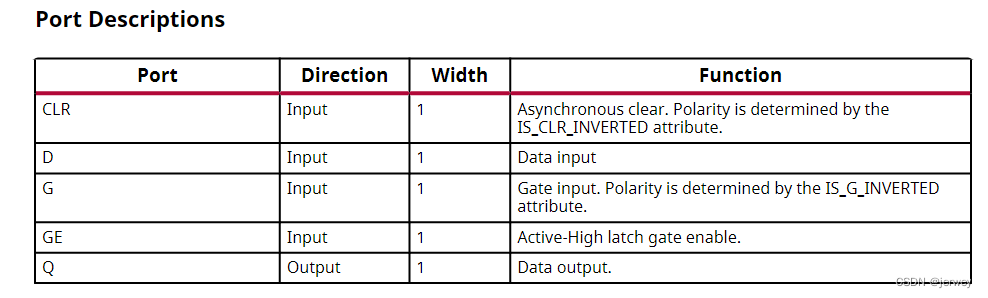

LDCE

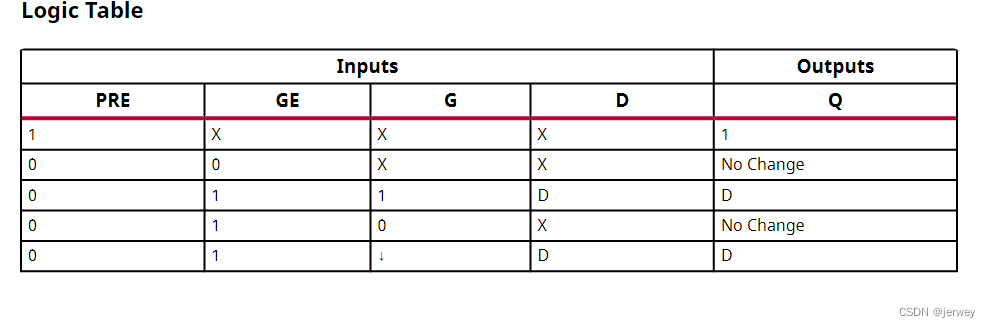

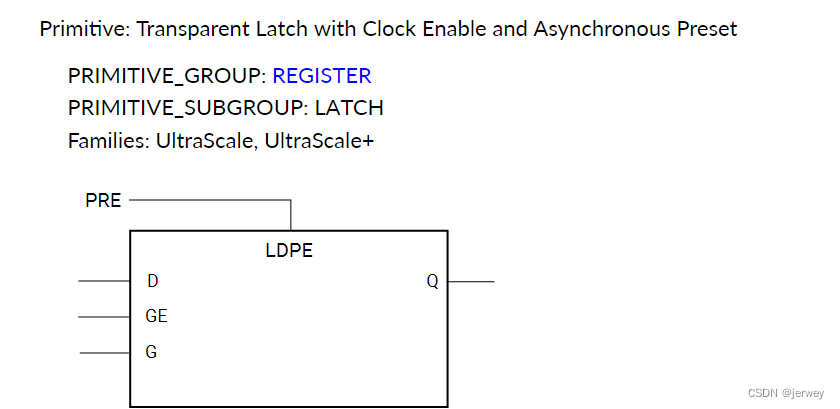

LDPE

总结

关于FPGA中锁存器的生成 有FPGA电路图
