椭圆摆线公式推到及matlab代码实现

最新推荐文章于 2023-12-11 13:38:54 发布
原创 最新推荐文章于 2023-12-11 13:38:54 发布 · 2.7k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#matlab

本文详细解析了椭圆摆线的参数方程推导过程，并提供了相关的MATLAB程序供读者下载使用，深入探讨了椭圆摆线在数学几何领域的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

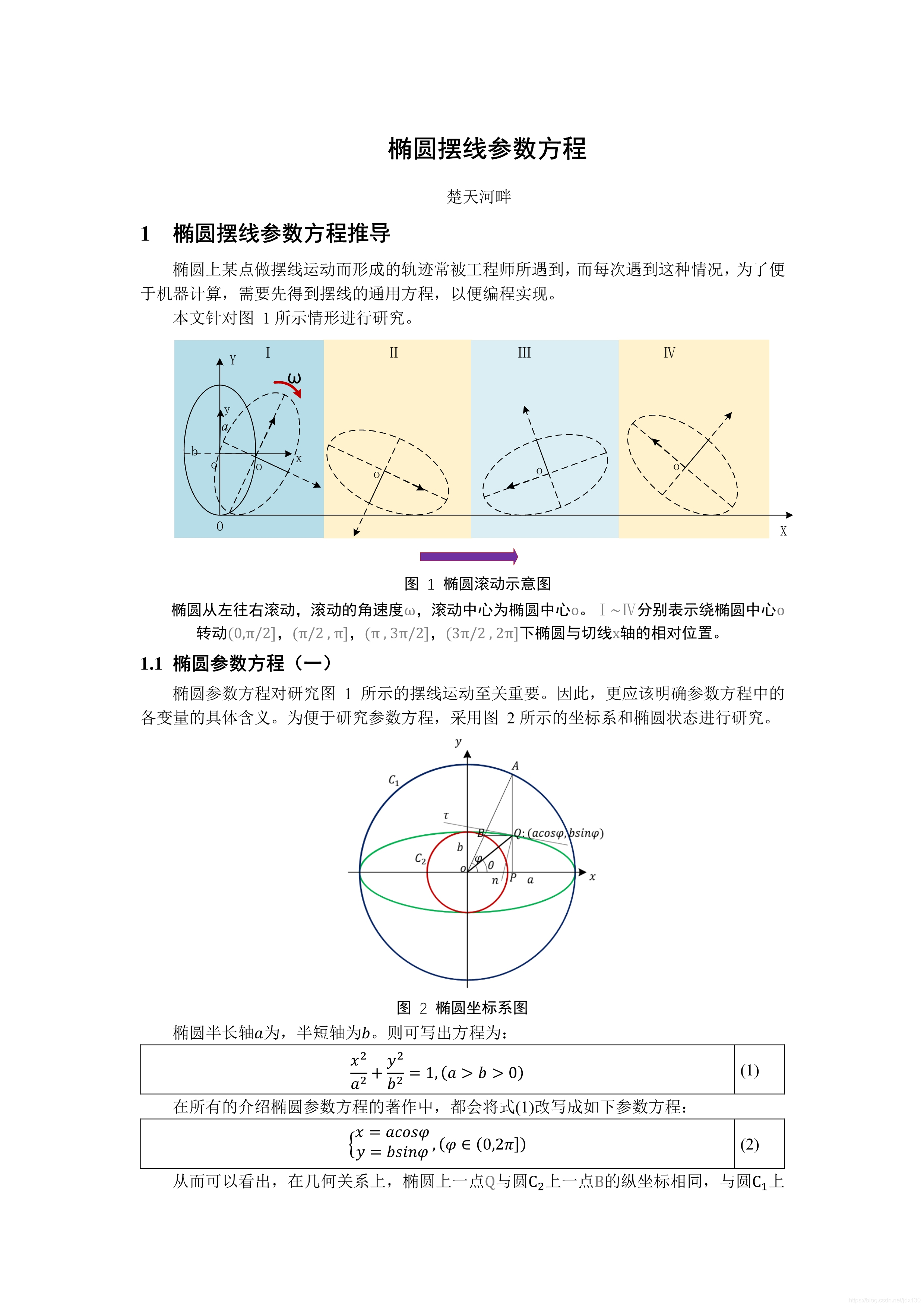

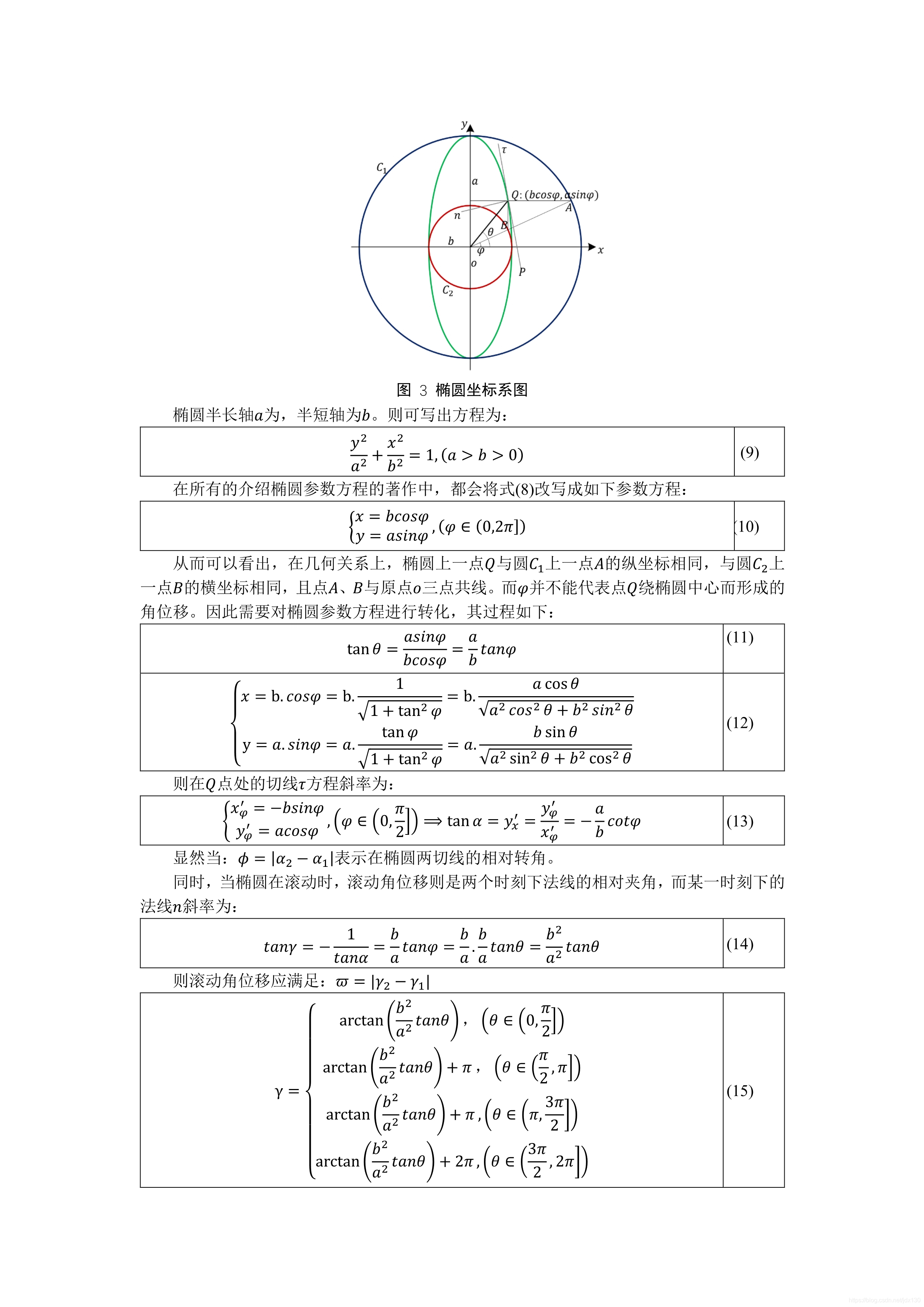

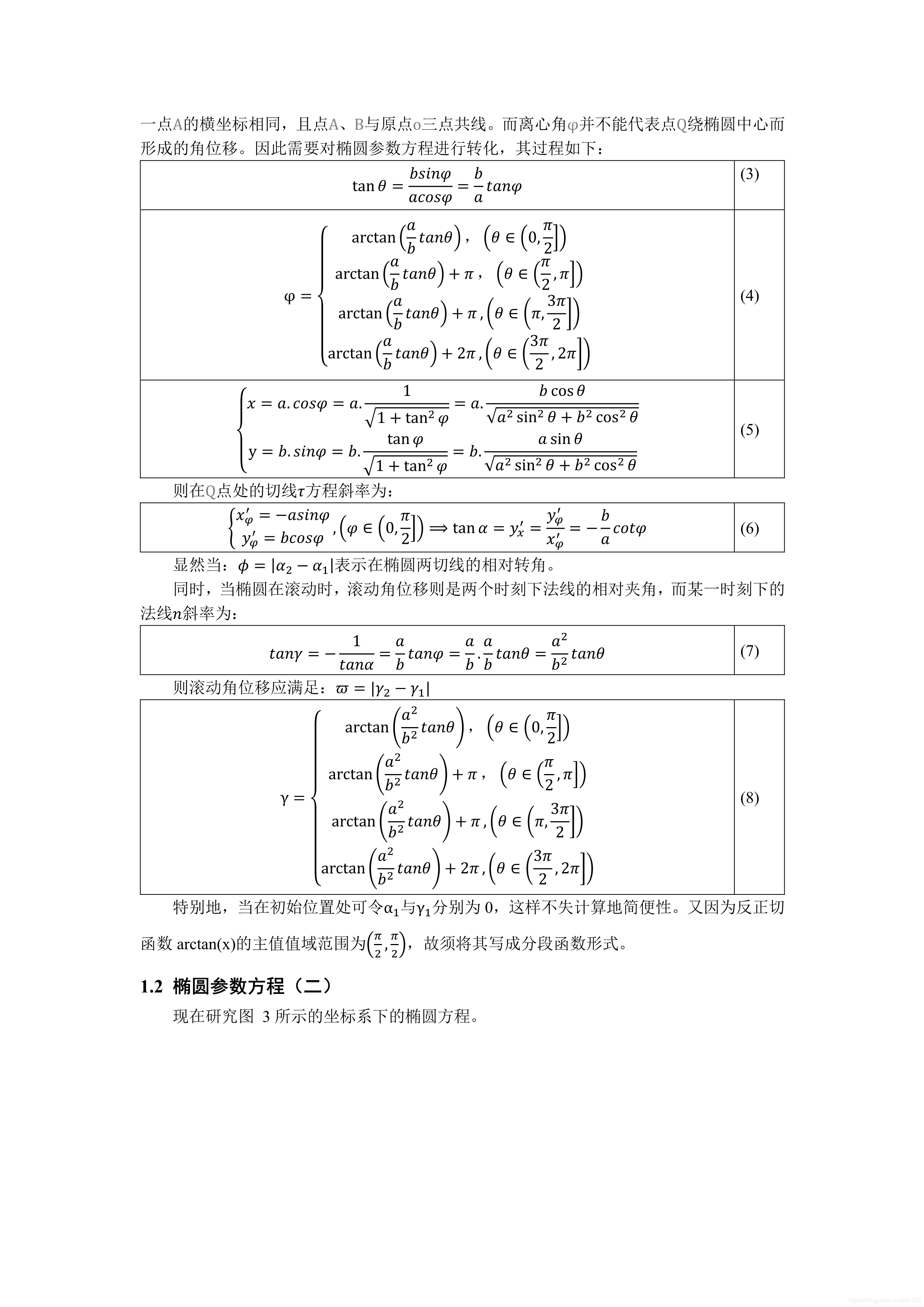

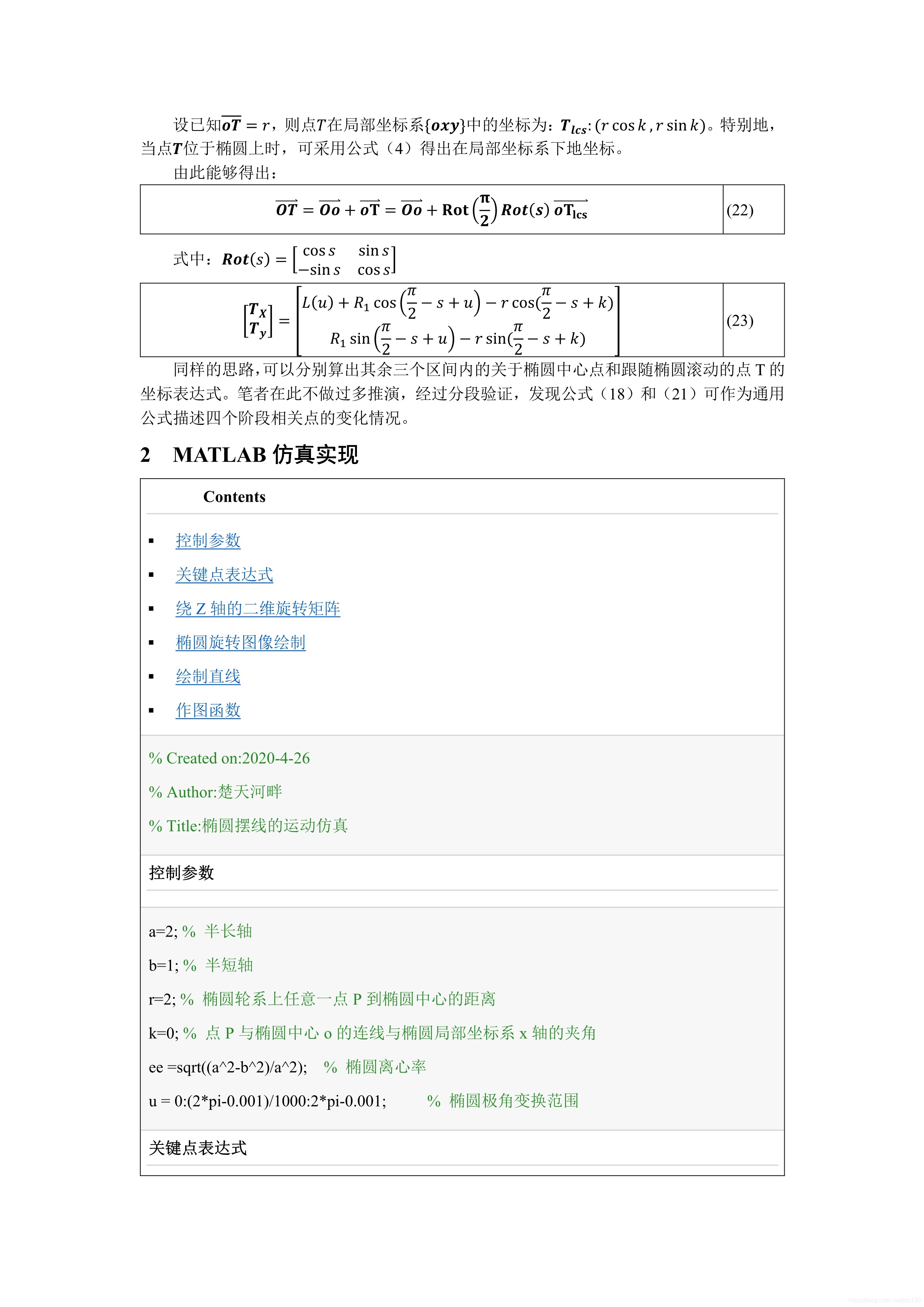

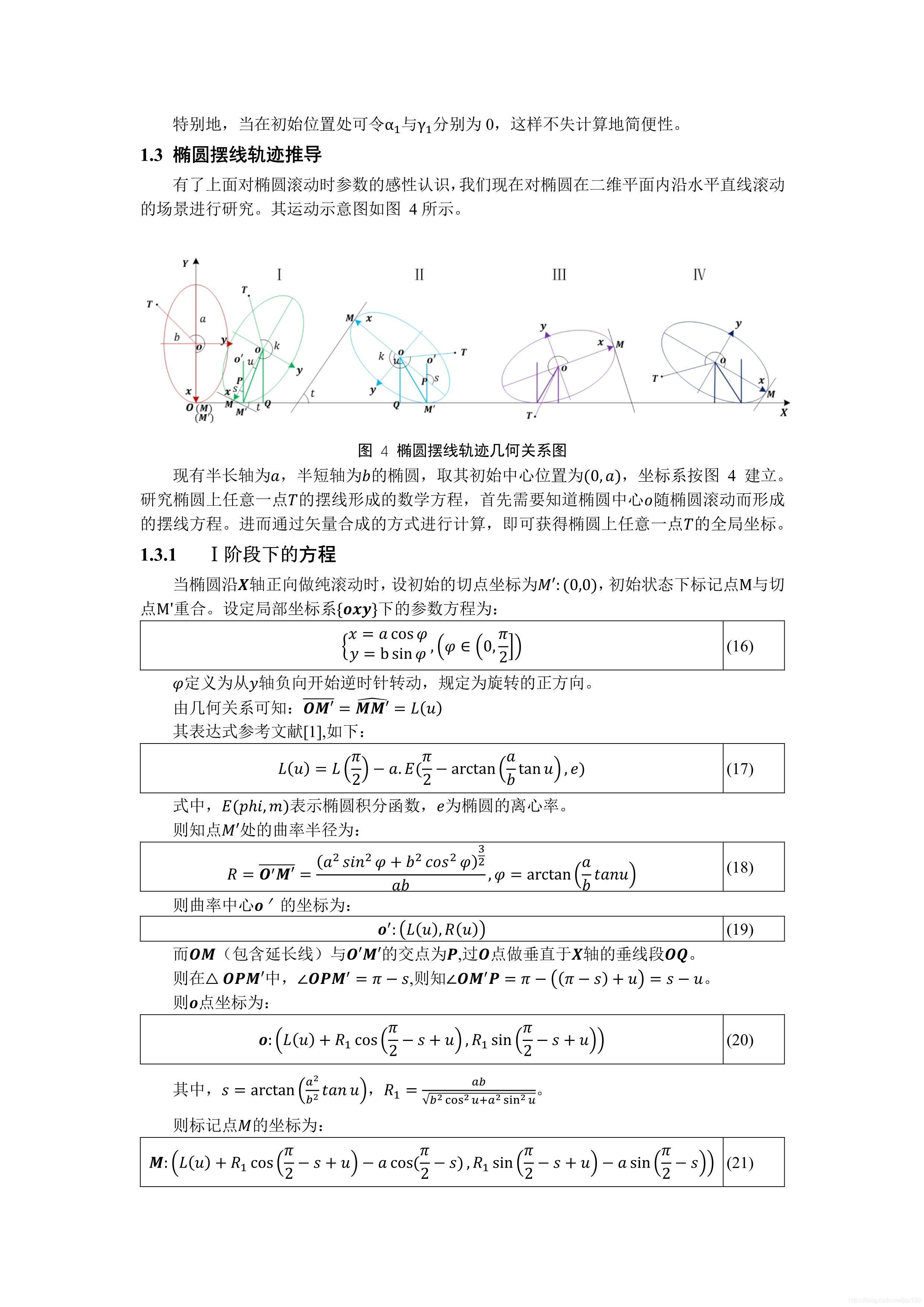

椭圆摆线参数方程推导

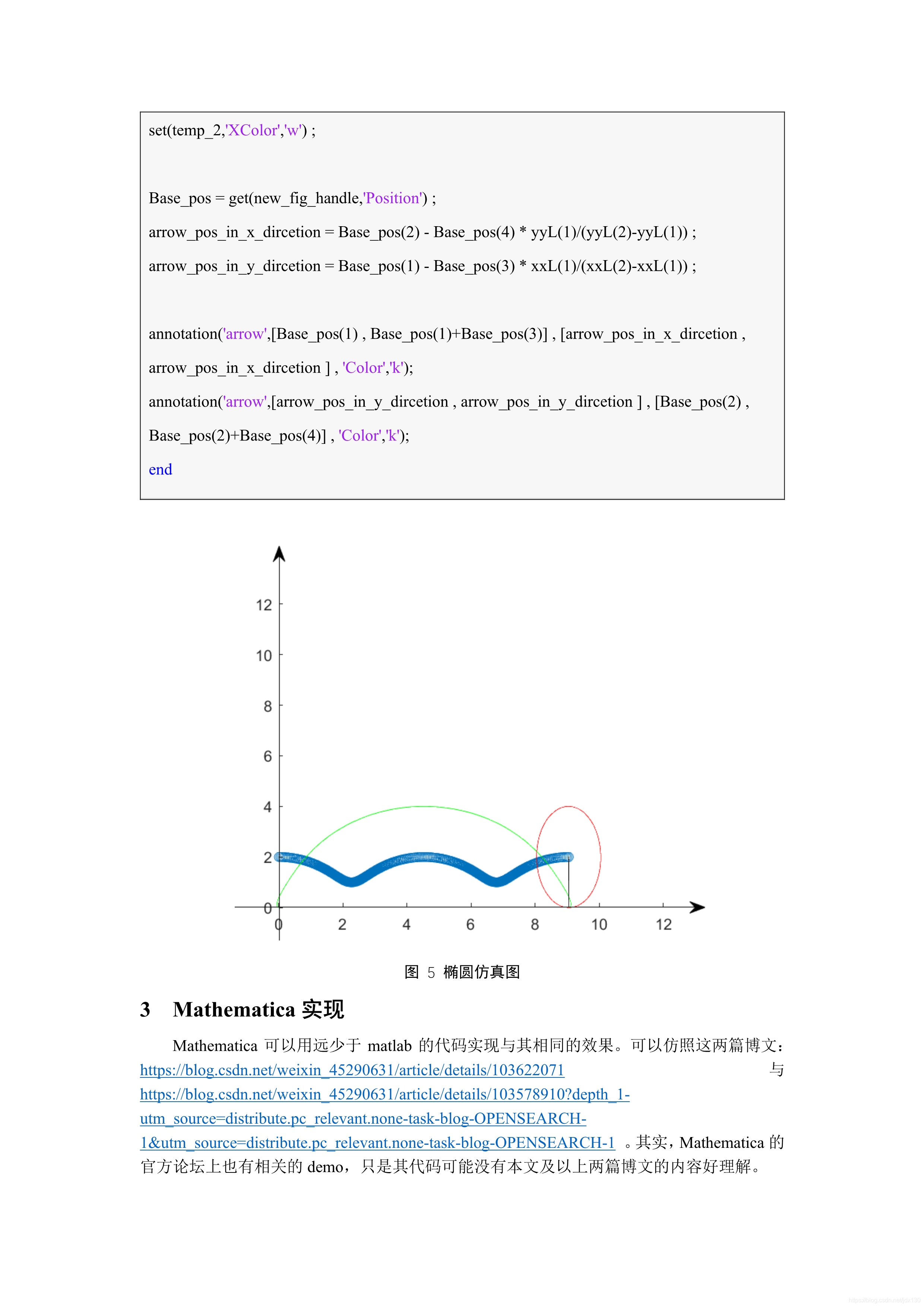

给出下文中提到的两篇博文链接：https://blog.youkuaiyun.com/weixin_45290631/article/details/103622071 与 https://blog.youkuaiyun.com/weixin_45290631/article/details/103578910?depth_1-utm_source=distribute.pc_relevant.none-task-blog-OPENSEARCH-1&utm_source=distribute.pc_relevant.none-task-blog-OPENSEARCH-1 。

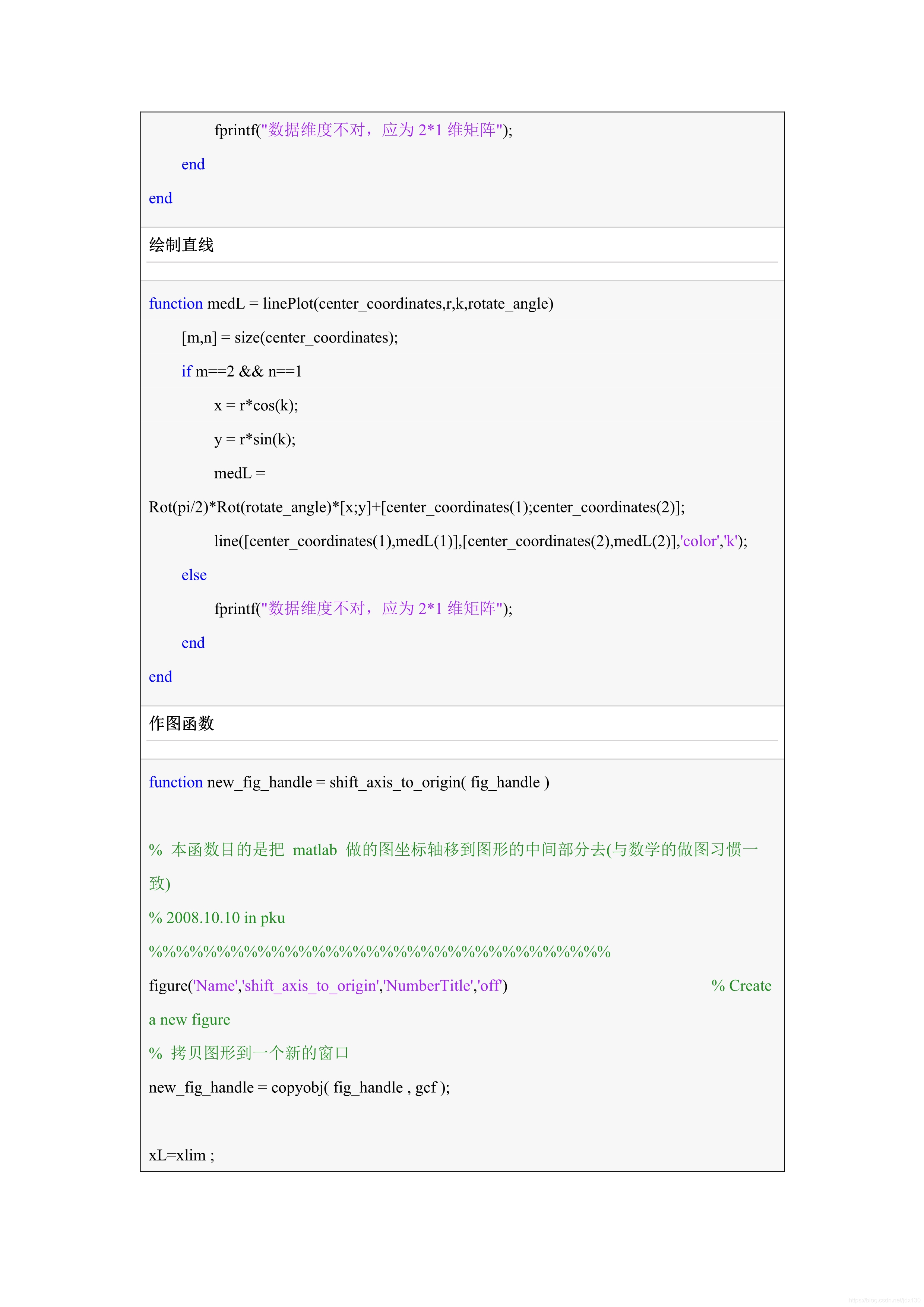

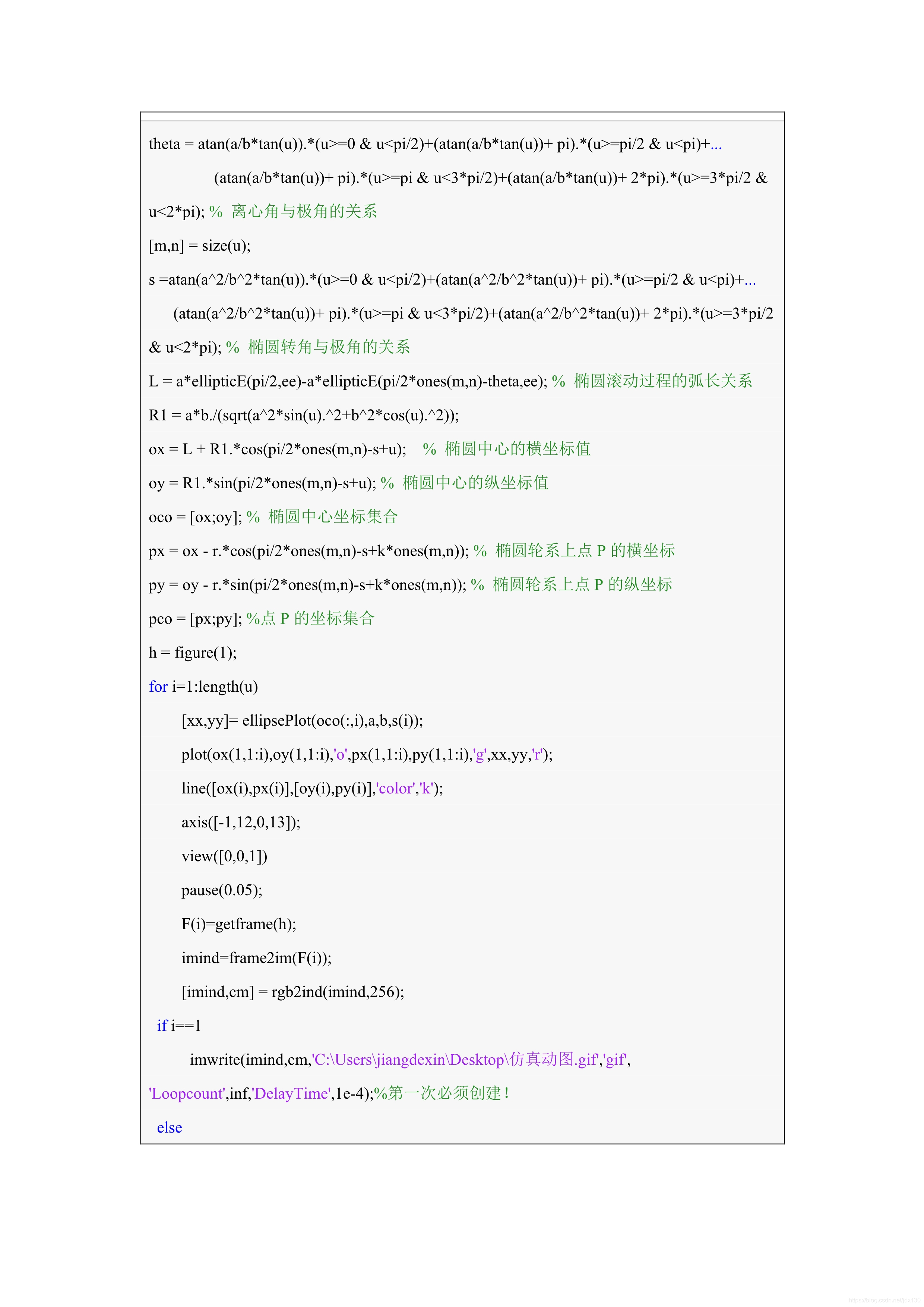

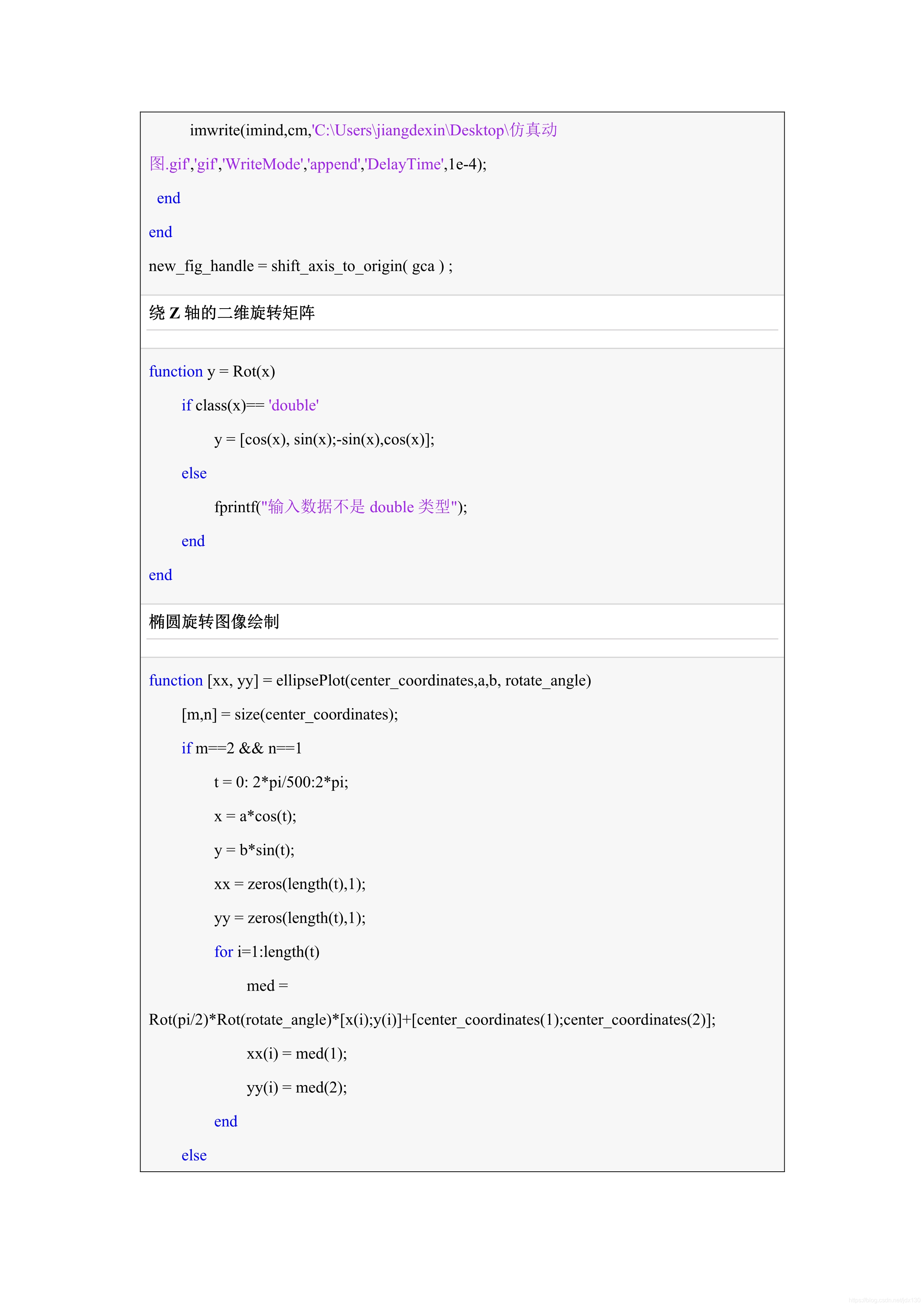

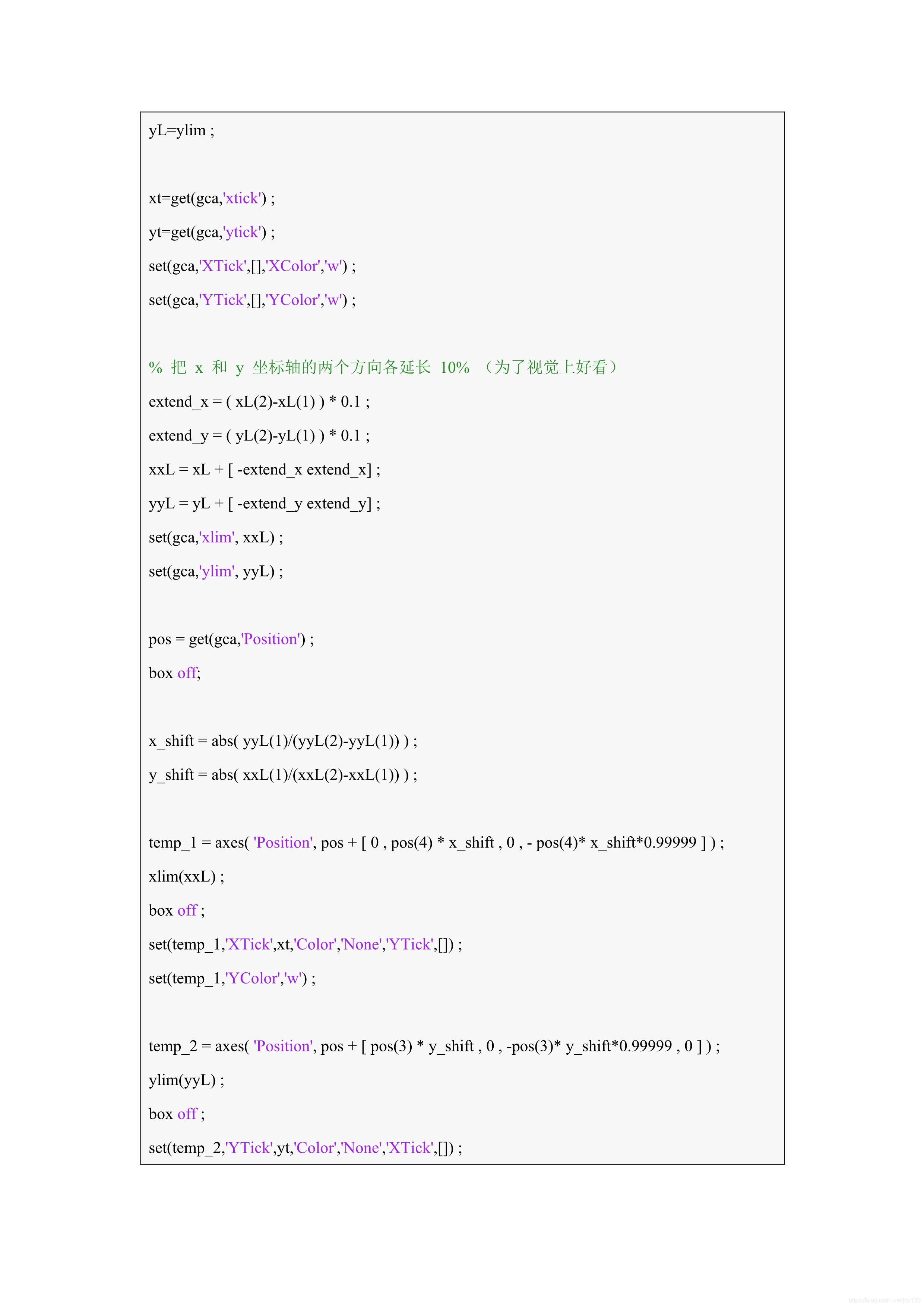

有关的matlab程序下载链接：https://download.youkuaiyun.com/download/jdx130/12365535

1



2



3



4
5



6



7



8



9





10
11
