STM32单片机的一些事情-1.0

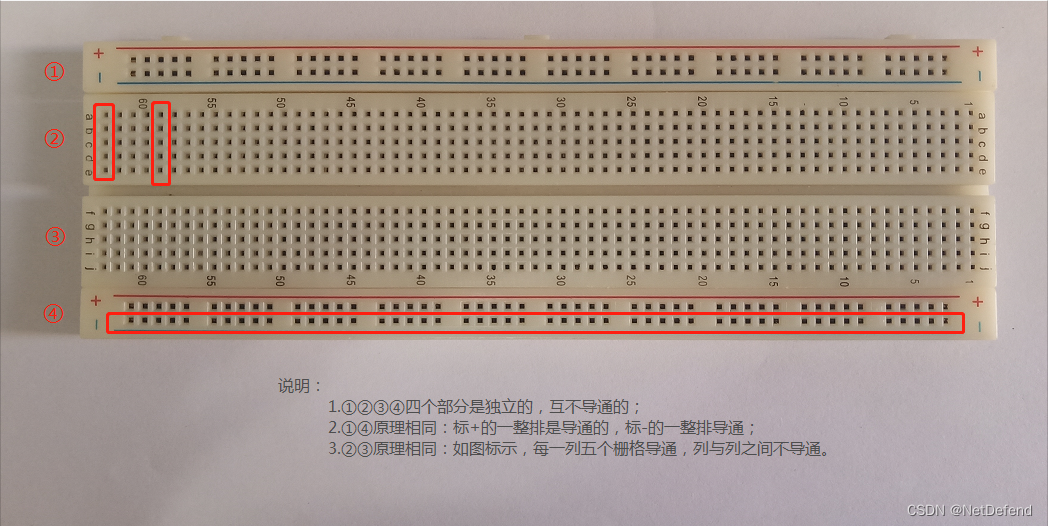

面包板的原理:

在这里插入图片描述
采用上图所示的面包板:特点:横通竖不通

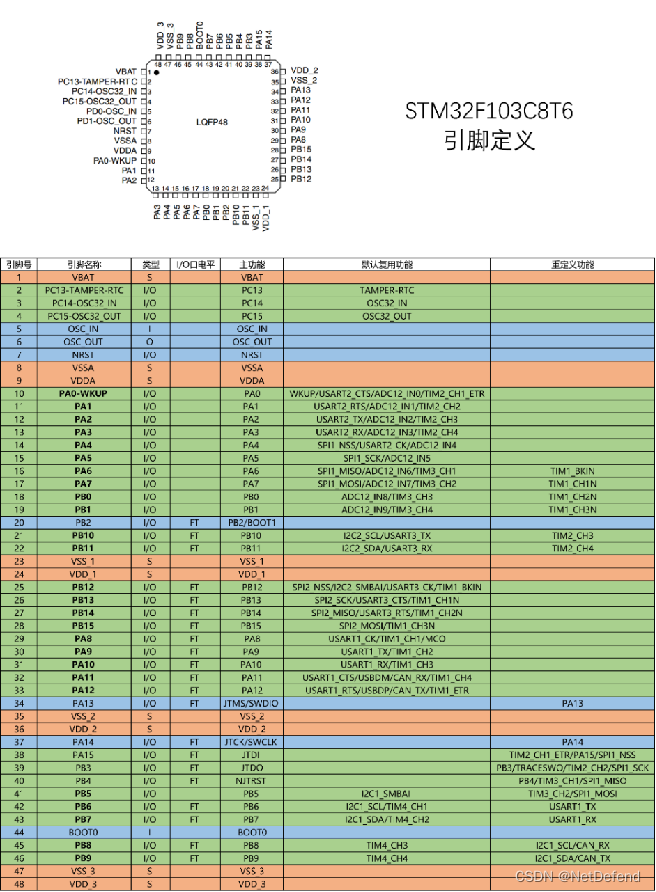

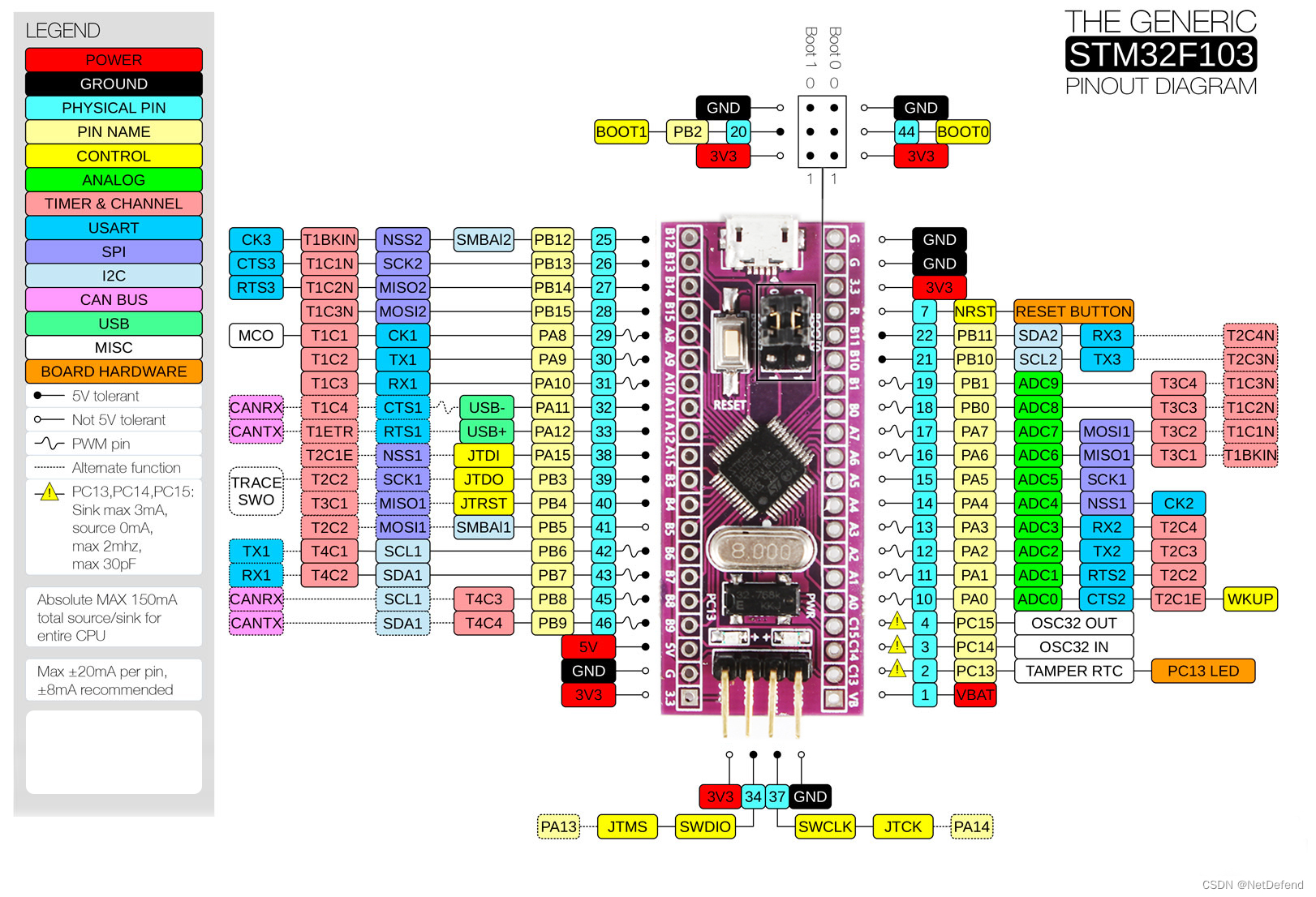

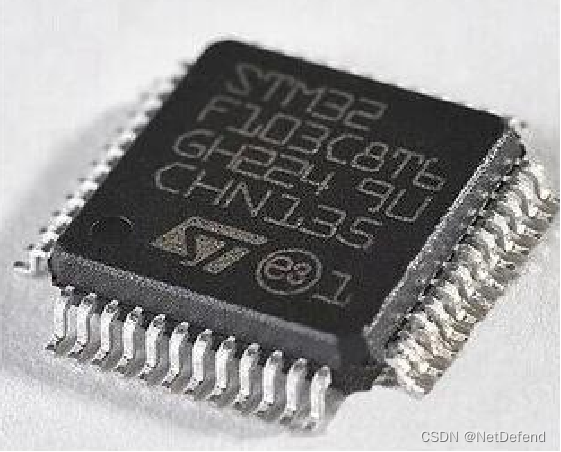

stm32 最小系统板

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

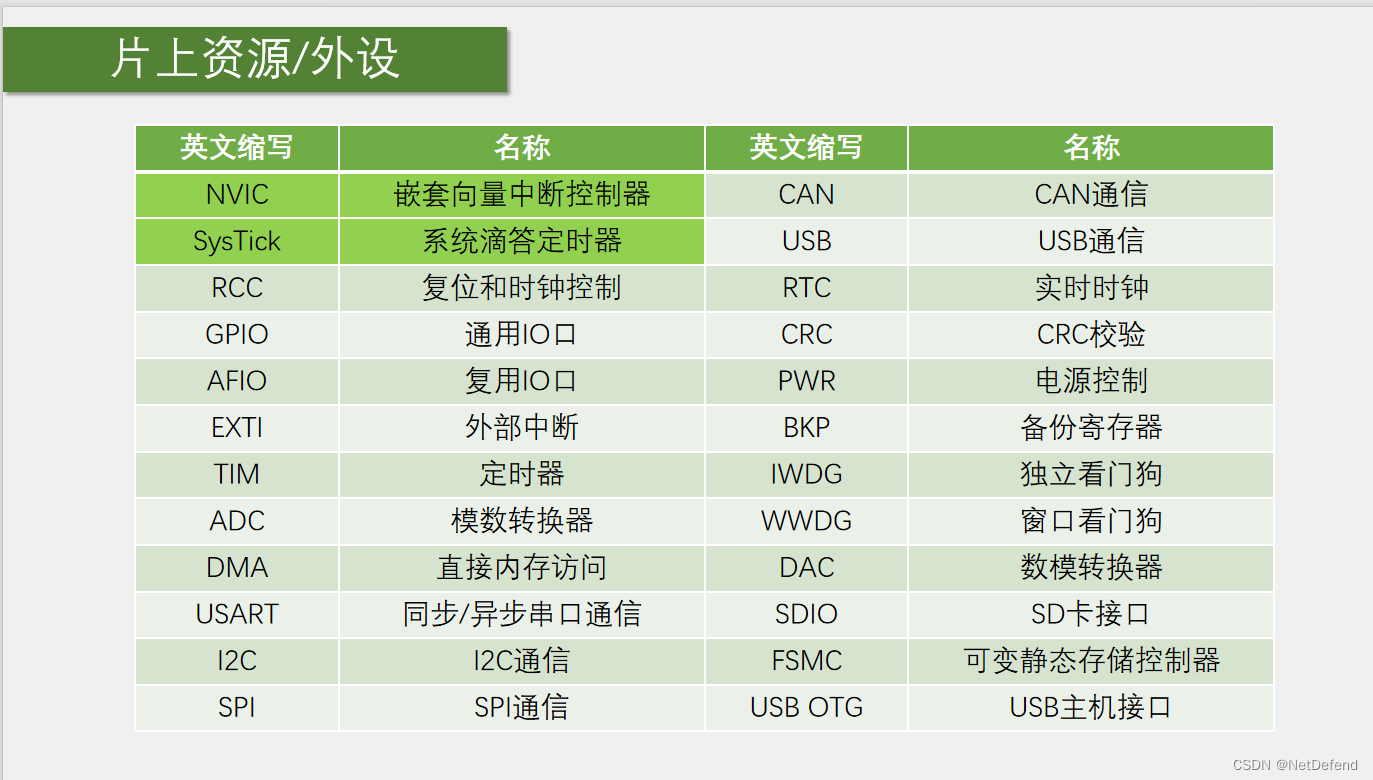

系列:主流系列STM32F1
内核:ARM Cortex-M3
主频:72MHz
RAM:20K(SRAM)
ROM:64K(Flash)
供电:2.0~3.6V(标准3.3V)
封装:LQFP48

在这里插入图片描述

新建STM32工程文件:

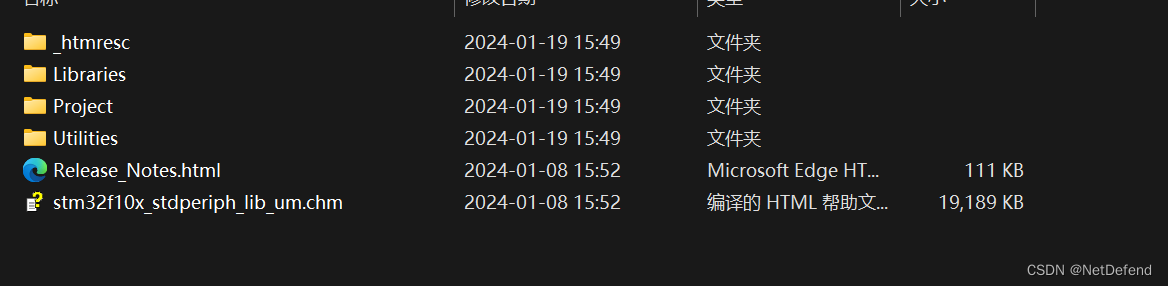

采用标准库的方式去配置:
在这里插入图片描述
在这里插入图片描述

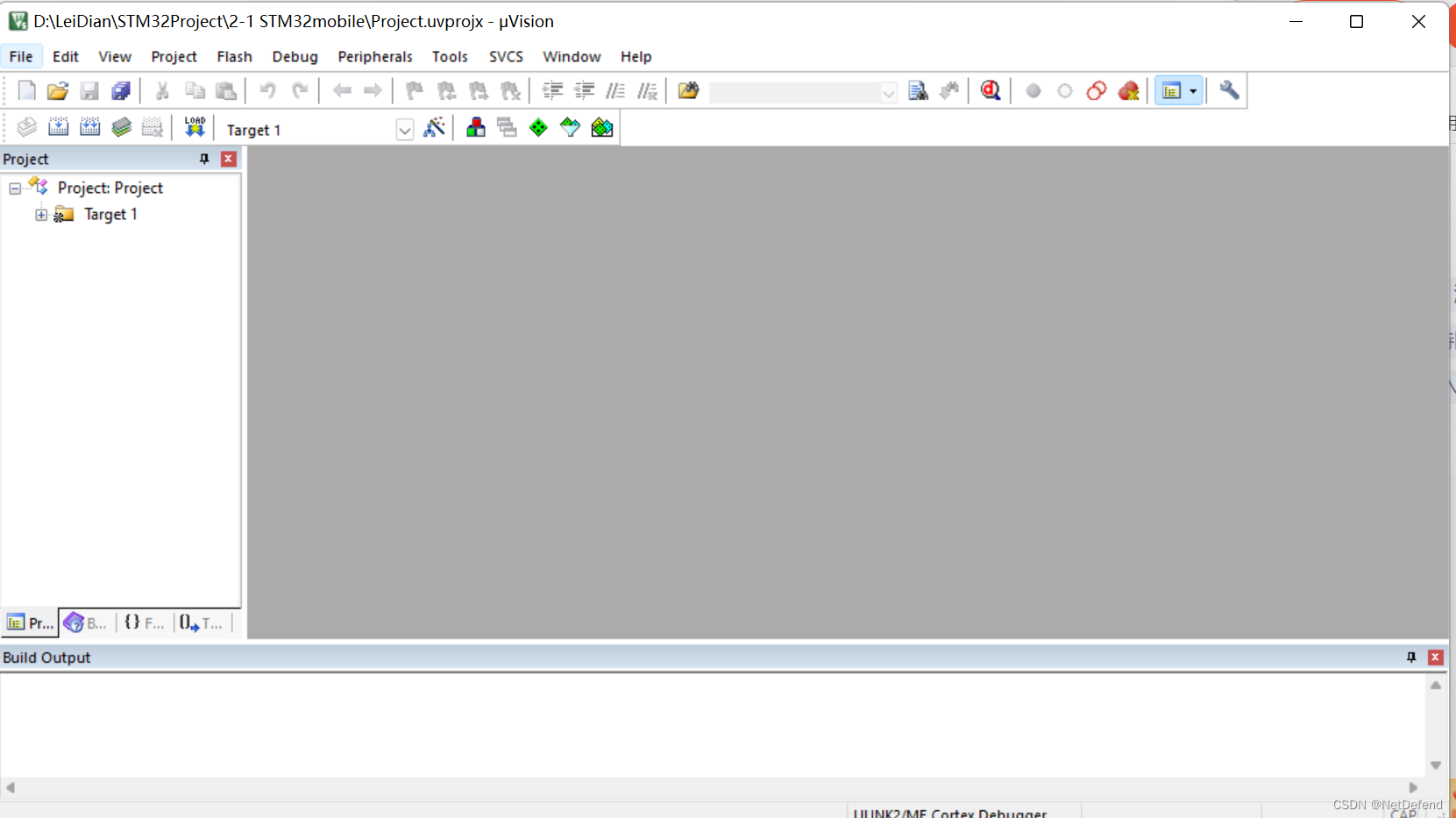

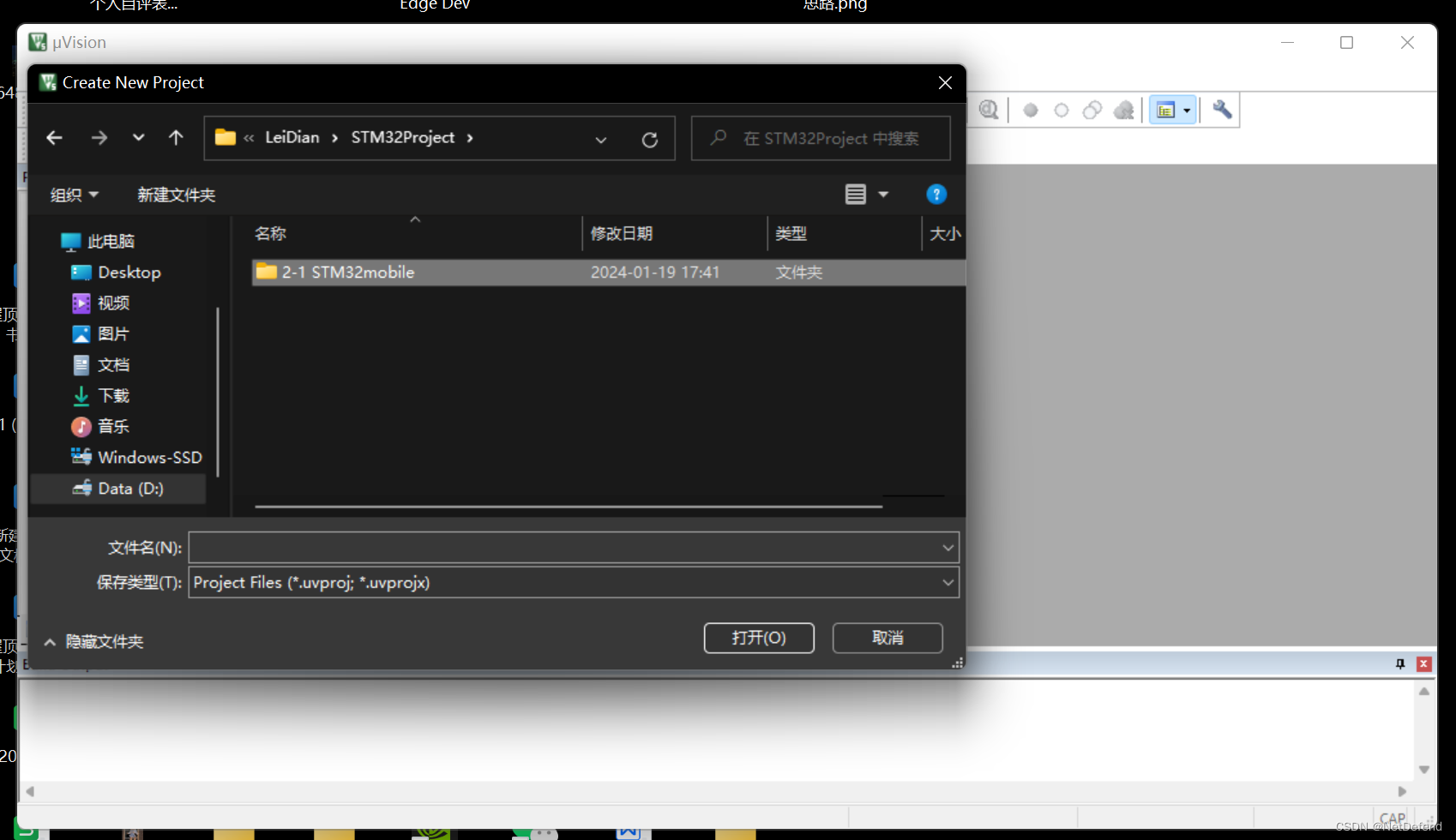

keil 5 里面新建工程 选择STM32S103C8T6
在这里插入图片描述

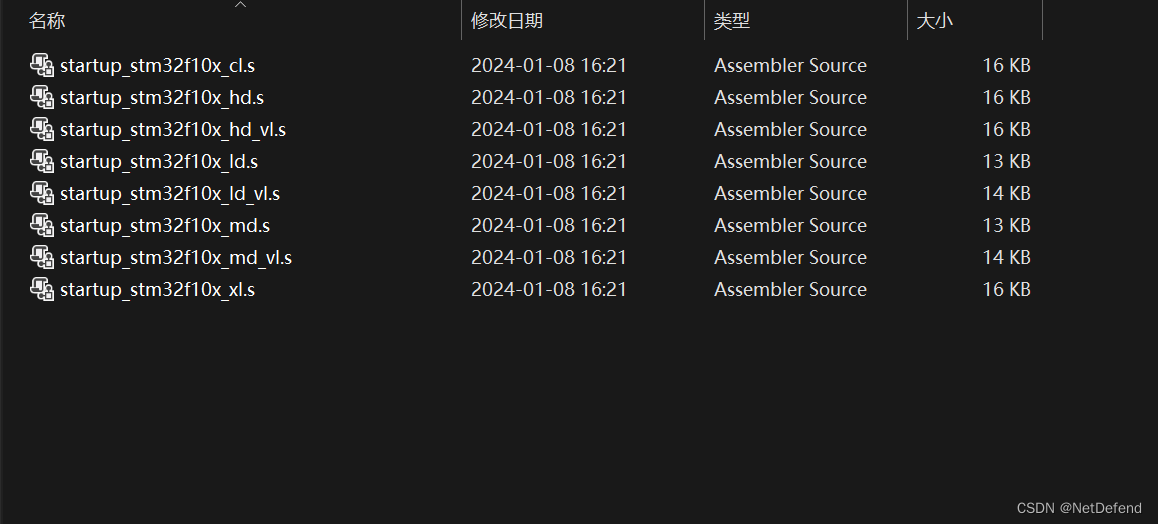

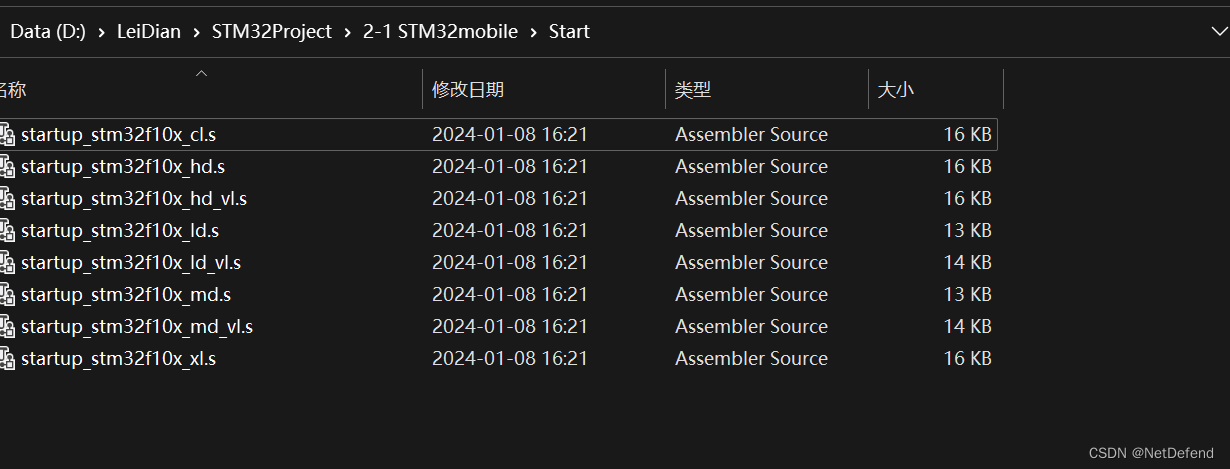

接下来在固件库中找到以下文件:
在这里插入图片描述
添加到刚刚的工程文件中去:
在这里插入图片描述

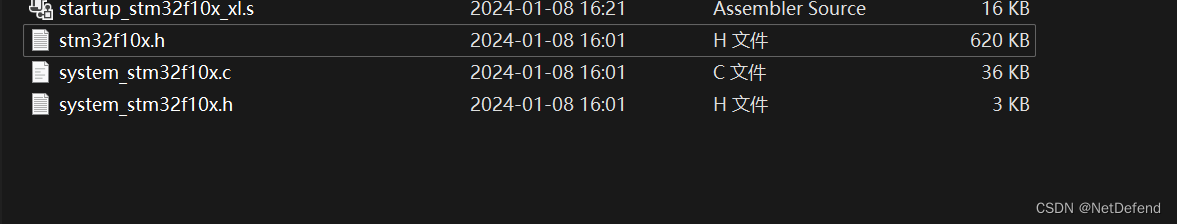

将头文件也加入进来:
在这里插入图片描述
类似于51的reg52.h

再加入寄存器的配置文件:
在这里插入图片描述

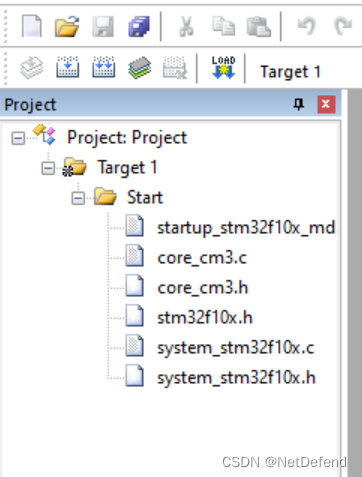

在keil 添加:启动文件只能选择一个,其余文件全部都要添加:在这里插入图片描述

如上图所示完成配置:

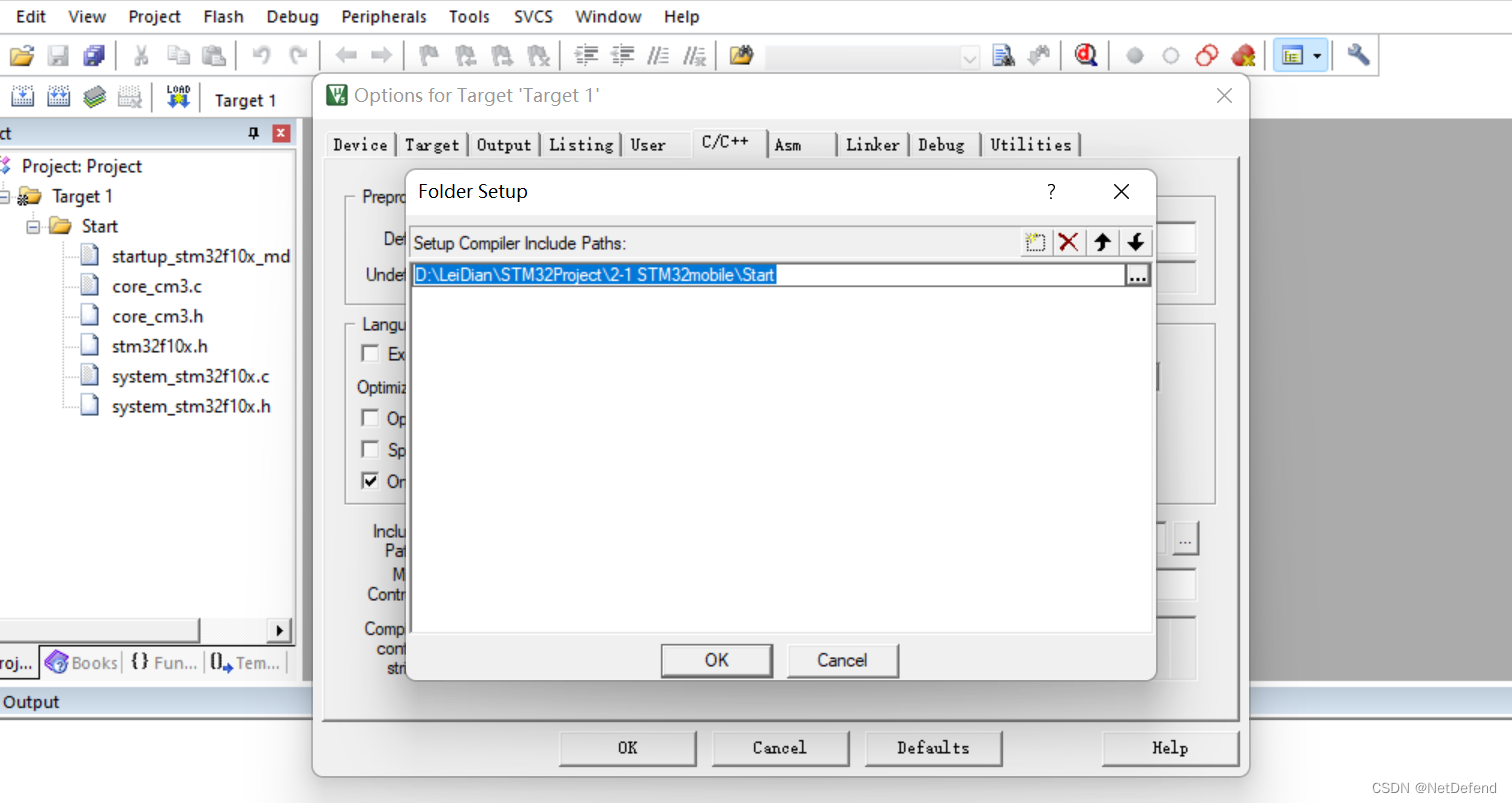

接下来添加头文件路径:加入之前的Start文件夹
在这里插入图片描述

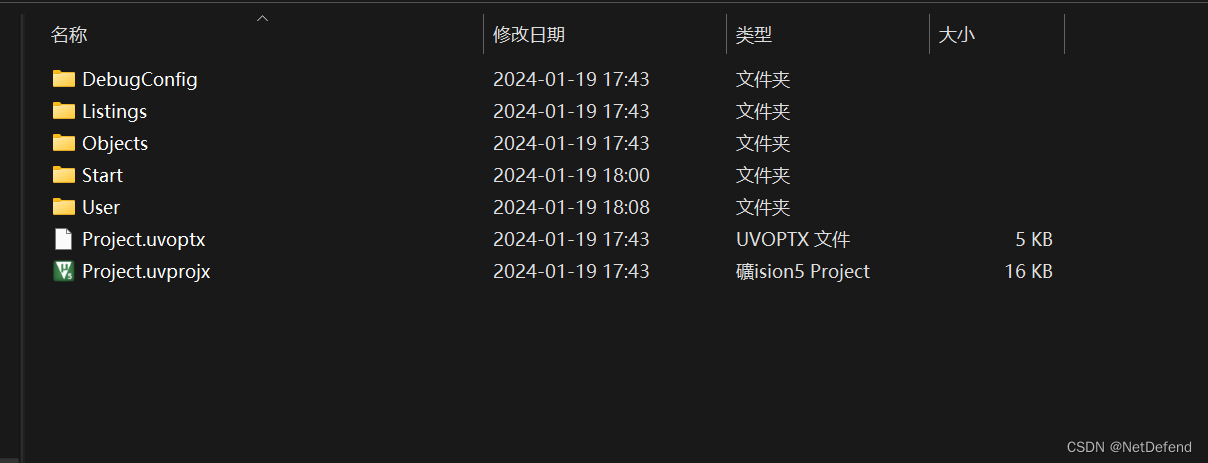

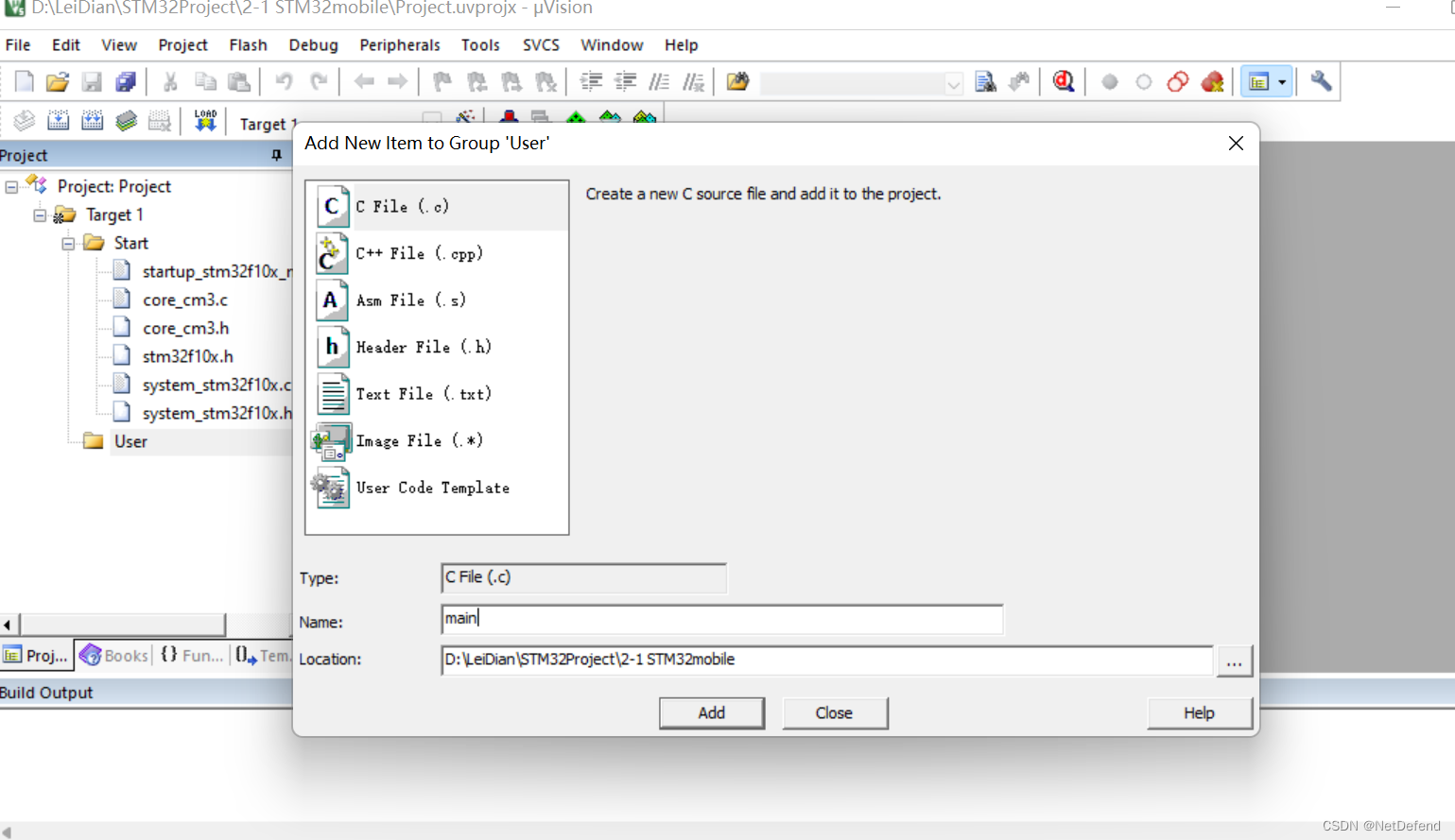

工程文件下 新建User 用来存放主函数:
在这里插入图片描述
在这里插入图片描述
