改进后的第二版Retropie树莓派掌机（二）

第二版Retropie树莓派掌机（二）



总体效果如下：

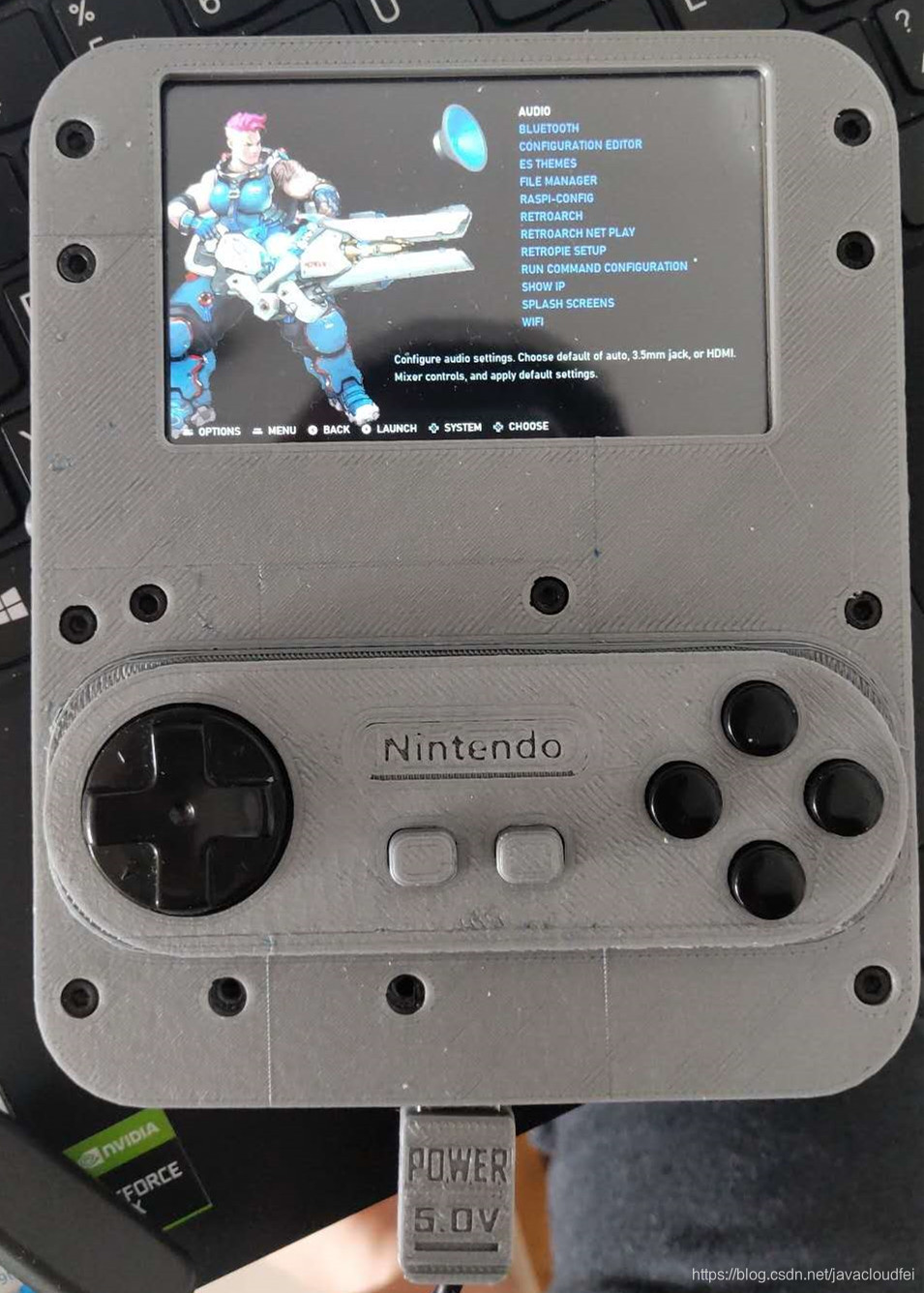

标题

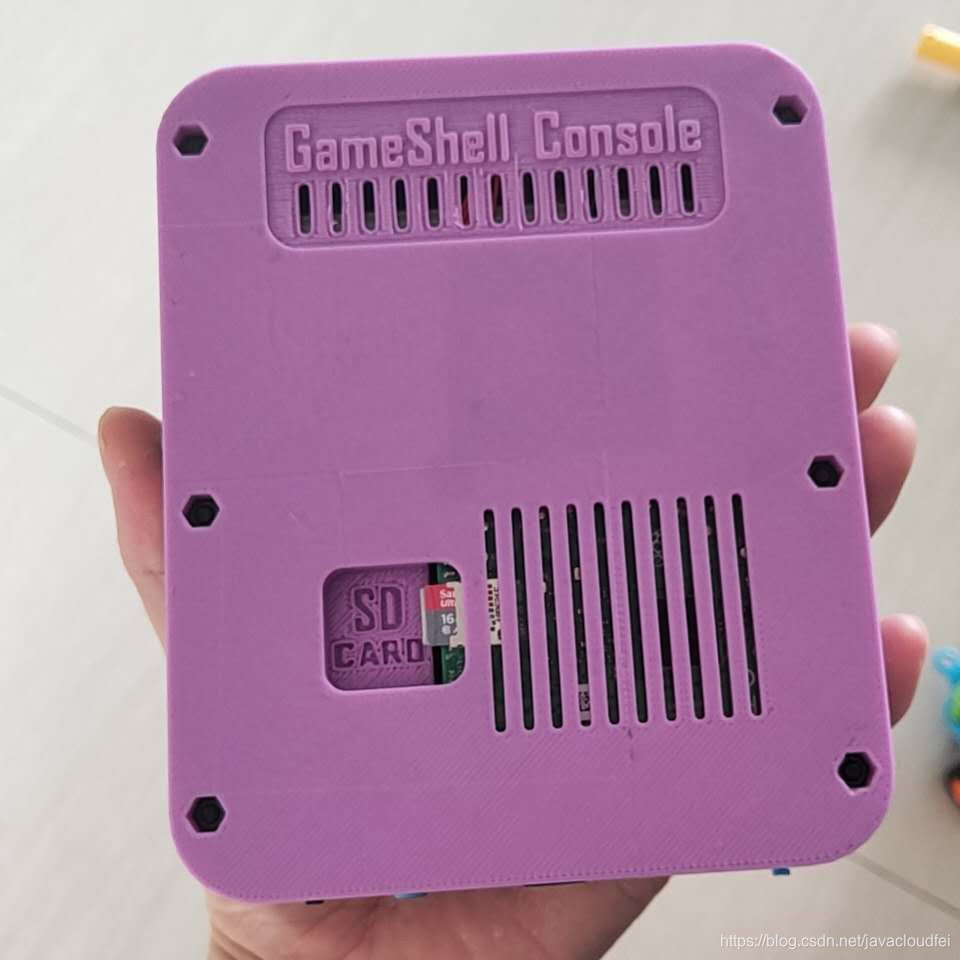

后面

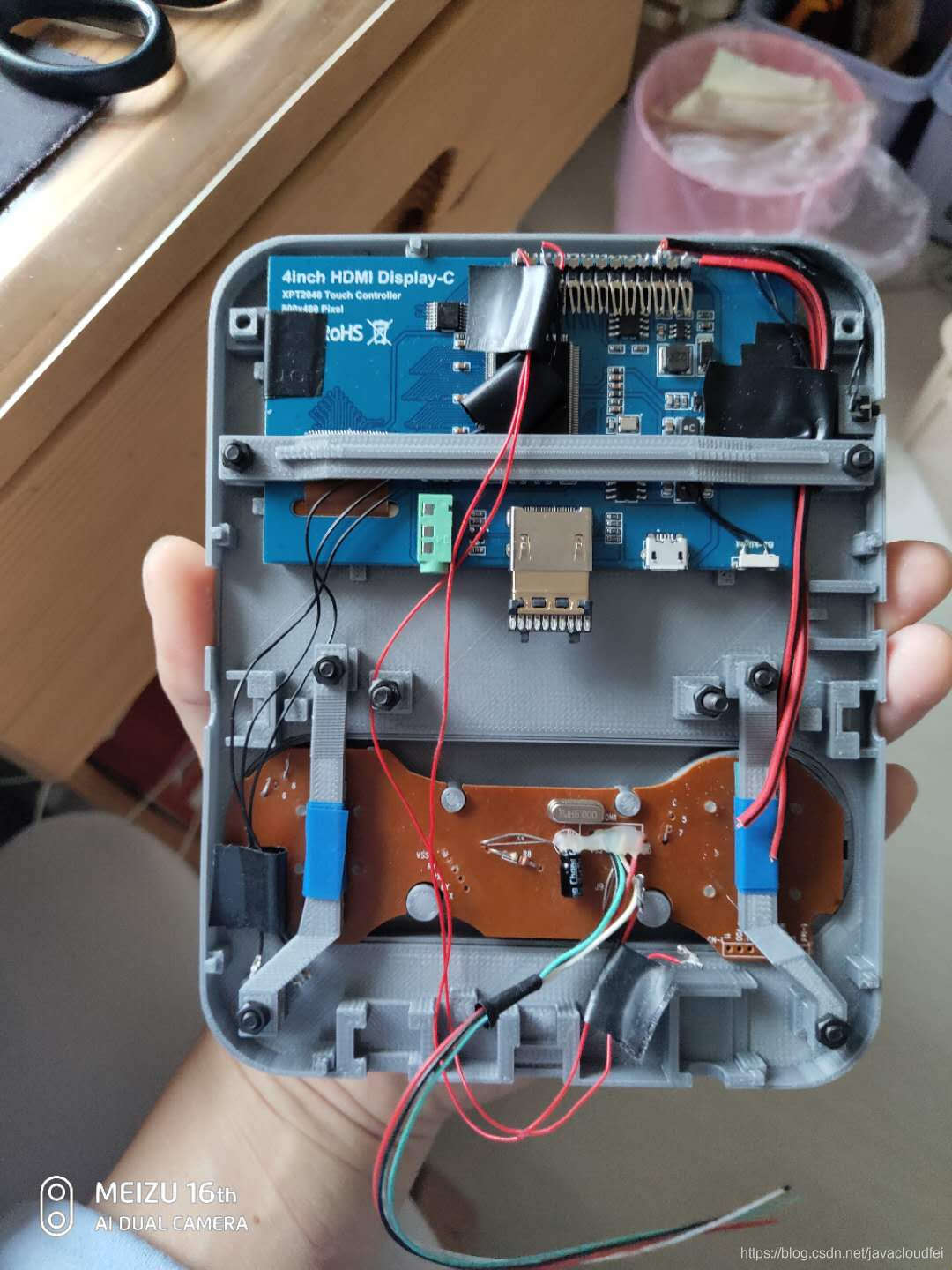

内部

上部是固定的LCD屏幕（4 inch 480X800 HDMI LCD）。屏幕上除了供电接线，还接了5根SPI线，用于保持触摸屏功能，具体怎么接线，要看购买的屏幕的说明。右上角的横向固定杆上方有一个黑色的小微动开关，同样接到屏幕原来的调节屏幕高度的微动开关焊点上，用来10档调节亮度。

下部是拆来的北通USB手柄电路板（很早的一个手柄了，好像当时叫北通战戟还是什么的，红黑外壳，现在淘宝上没有了）。电路板要固定好，蓝色胶布是为了减小间隙，加强固定效果。这个固定条是试制早期的形状，后期做成靠两边
