第二版Retropie树莓派掌机（一）
之前制作了一个树莓派掌机，能用，但是感觉有几点不满意：
1.屏幕是480X320的，太不清楚了，用于打FC游戏是足够了，但启动树莓派官方系统时，太粗糙了，想换更高分辨率的屏幕。
2.按键不灵敏，手感不好，按起来太费力，段落感太差，按下去后有时没有解发，还要用力按才能触发。
3.因为有18650电池，太厚，太重
于是心心念念地，又想鼓捣一个更好的版本。
然后， 从刚上买了一个新的屏幕，480*800的4寸屏幕，杂牌的，120块钱。开机发现显示异常清晰，接近安卓手机80%的清晰度了，非常满意。

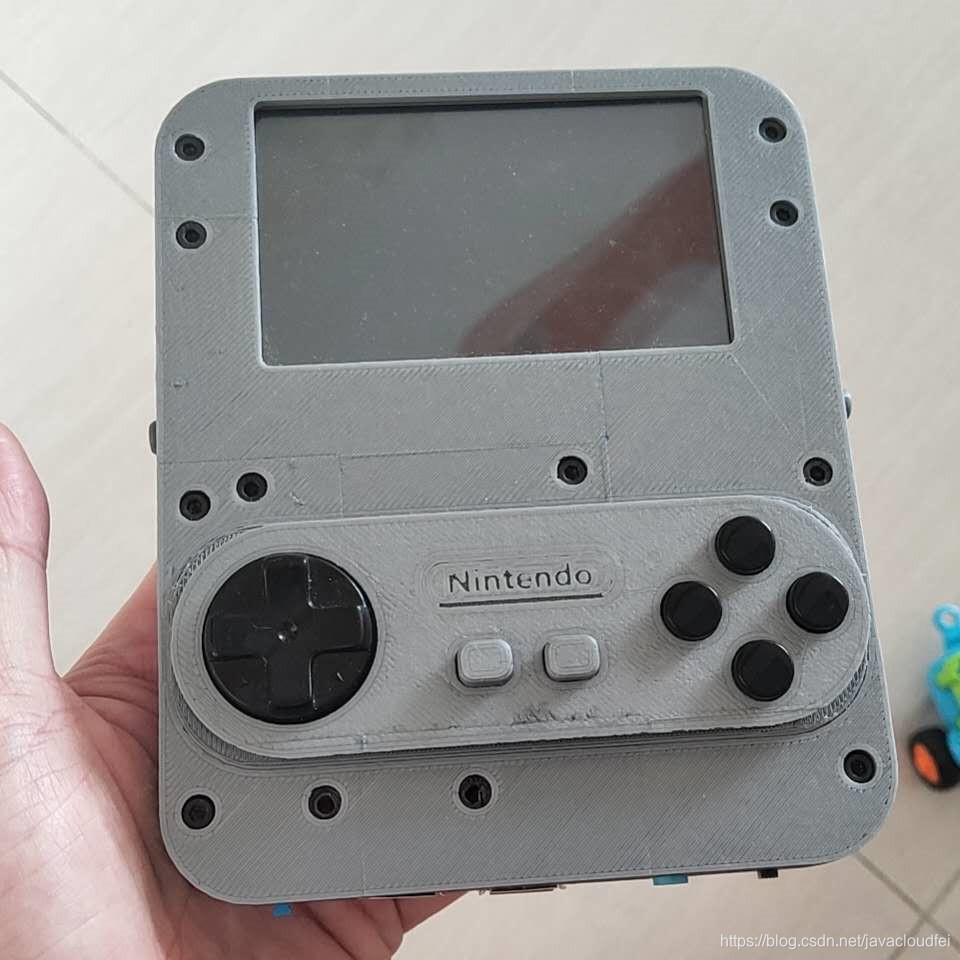

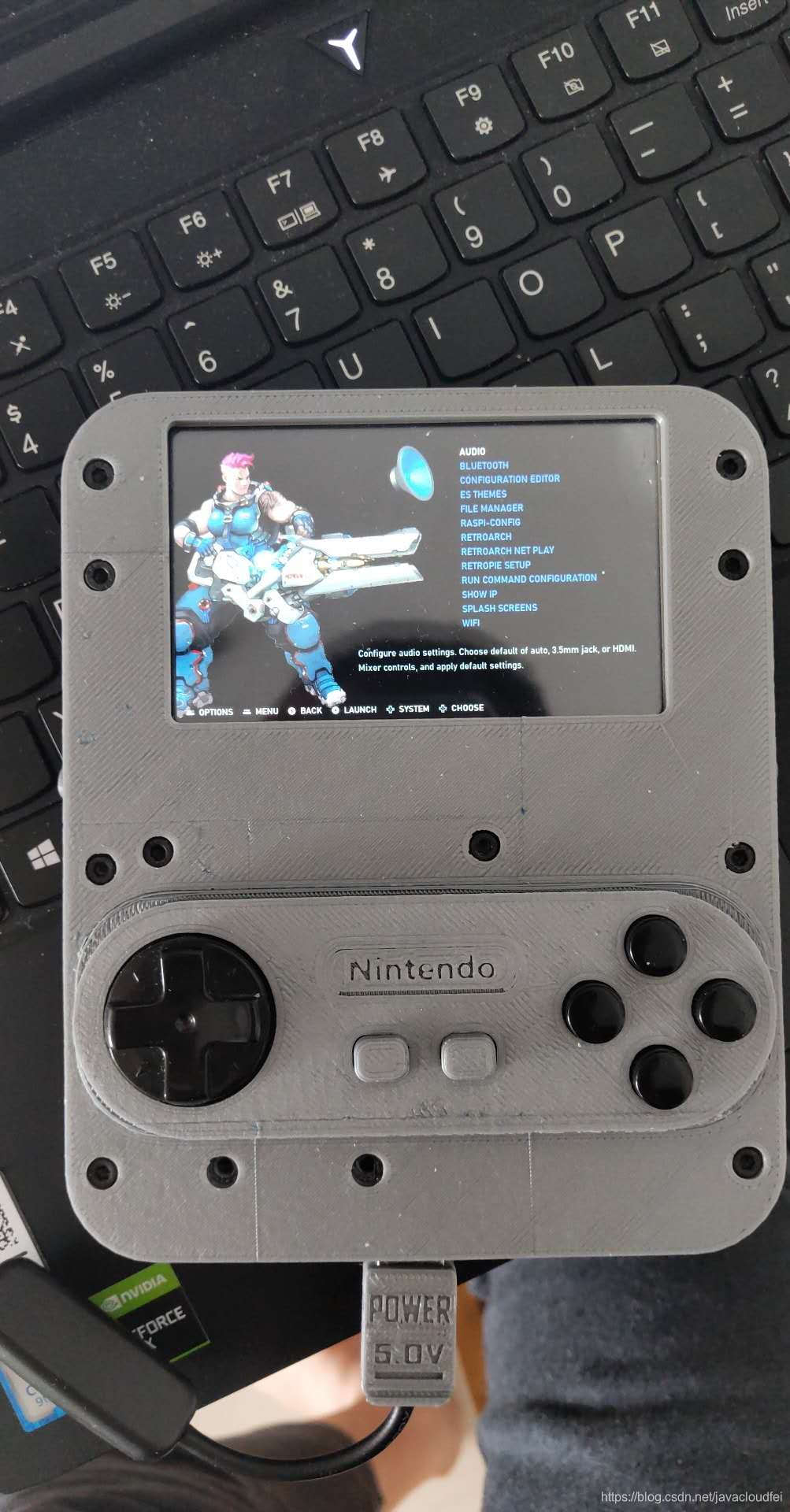

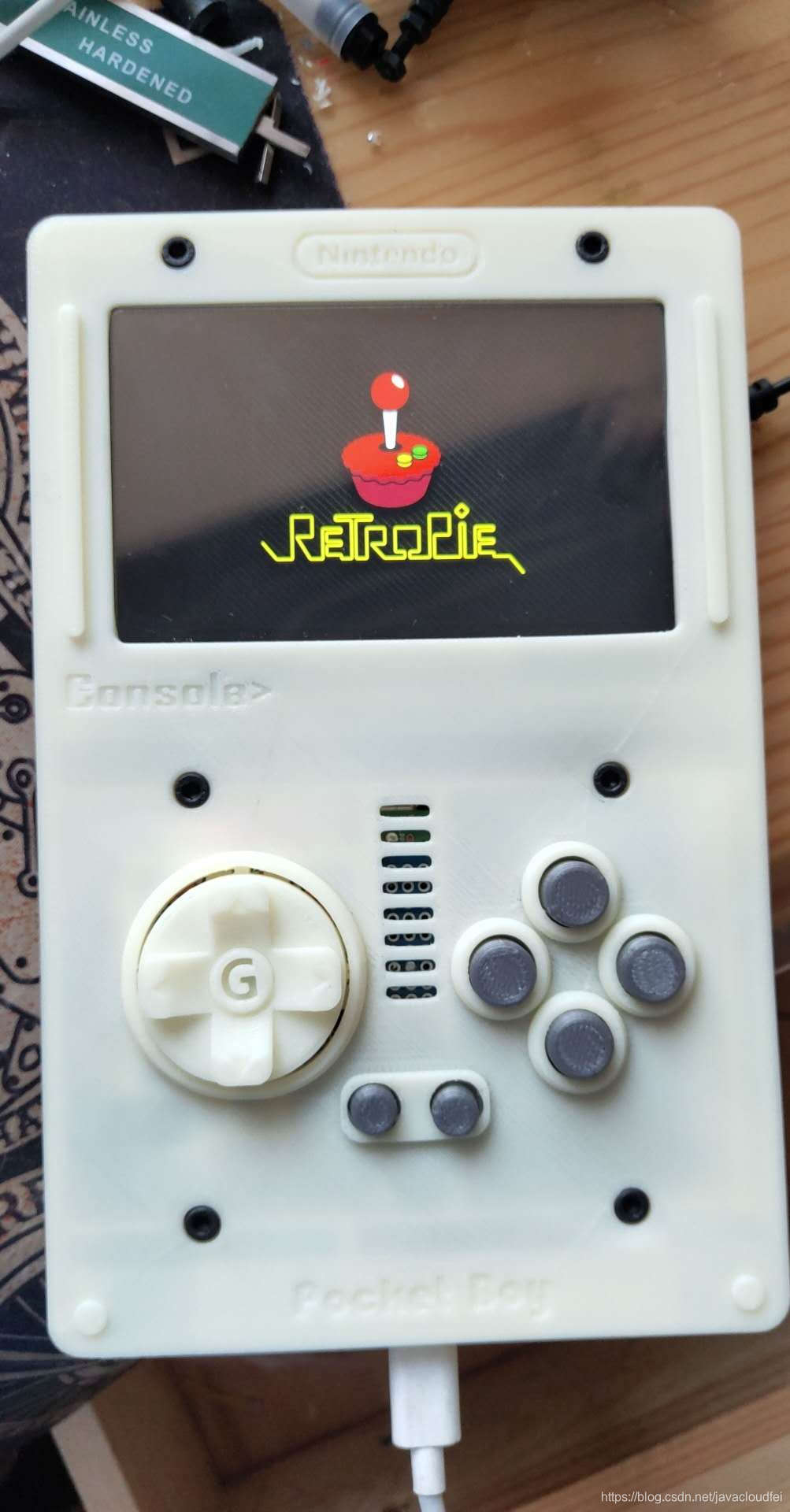

最终又经过一次失败改版后，做成了下面的样子：
以下是第一次试制的过程和结果：
屏幕用了好的屏幕就可以了，但按键这回一定要灵敏，手感好，整机一定要薄。
然后，花费了好多心思，试制了多次，发现十字按键老是在按“上”时，被下，左，右三个键的边沿牵制，导致按上时太费力。想来想去，忽然想到拆一个北通的手柄看看吧，北通的这个按键有段落感觉。
拆来发现，北通的十字键是圆形的，下面中心有一个小柱子顶住的，恍然大悟。于是仿制了一 个。
然后制作按键电路板，为了消抖，还在按钮上并联了104电容。最后花费了好几天劲后做好了。

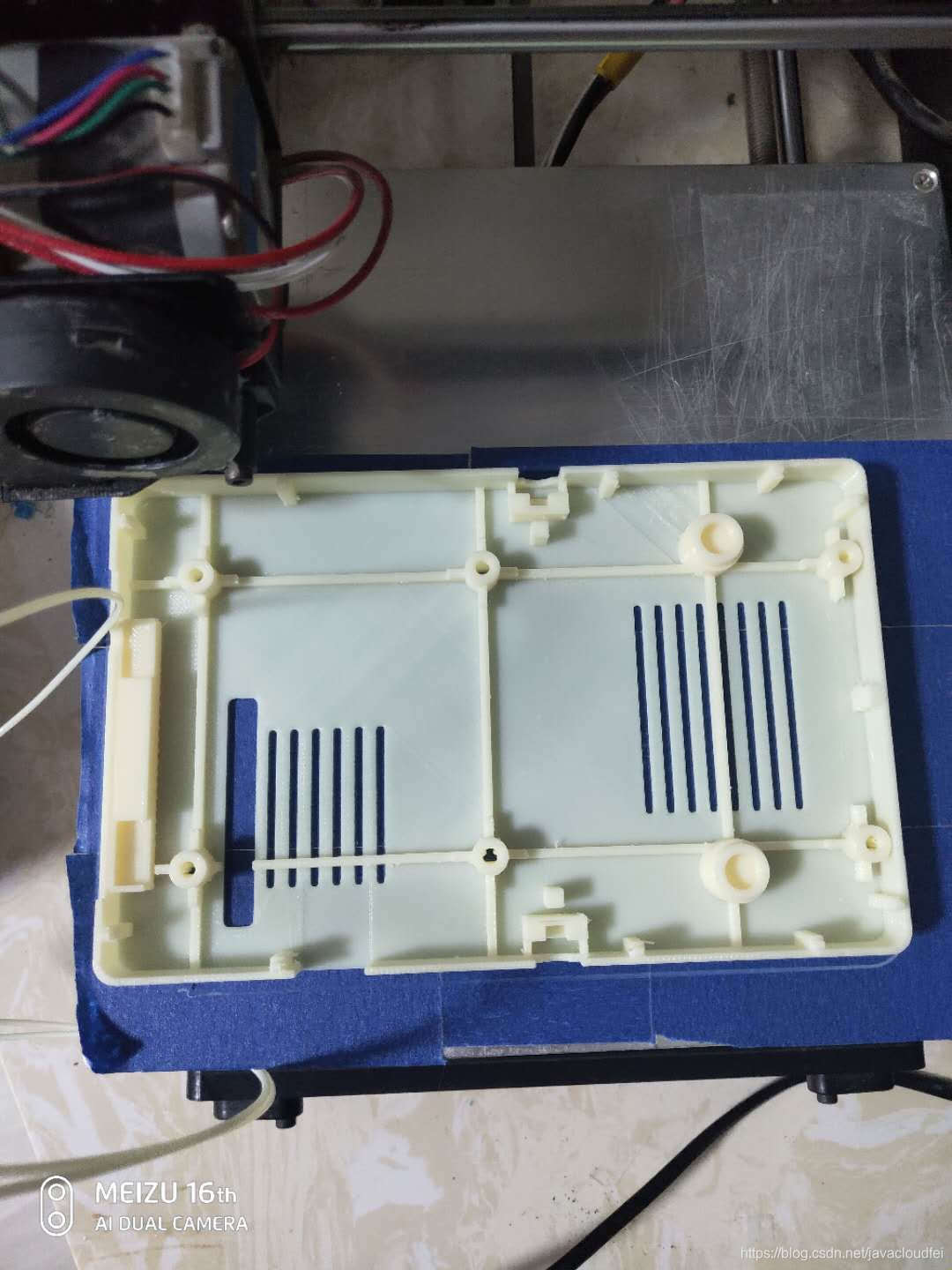

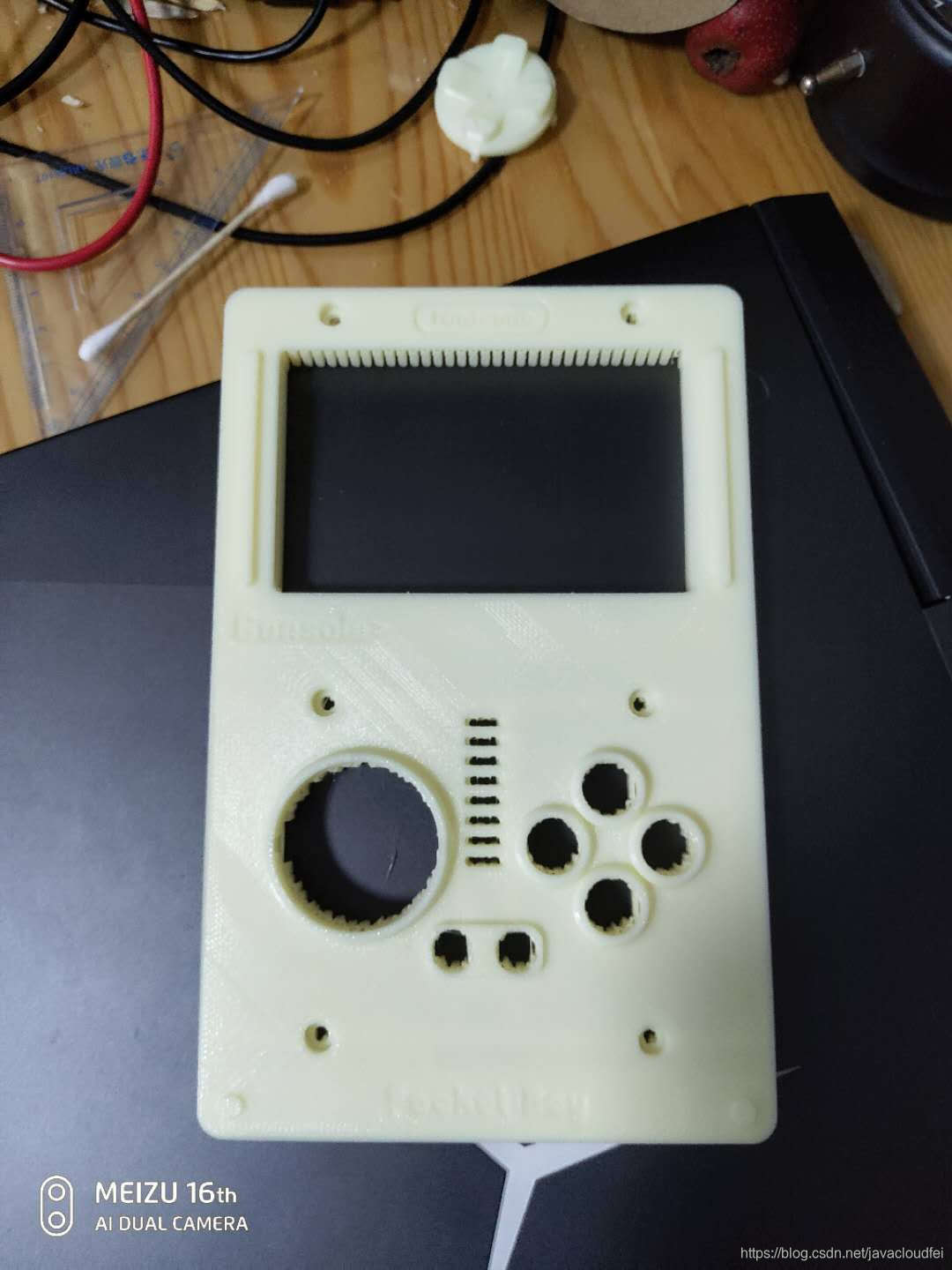

按键板和按键要固定，设计打印了固定支撑件。
试制的按键，感觉很可以，就是手感不太好，暂时忍了。
在网上搜索了一个新的按键驱动，这个不需要加载到内核里面，是一个有main方法的可执行程序，只需要开机启动就可以了。解决了先前一版里面内核驱动有些按键的GPIO 不被识别的问题。
下载地址是 https://github.com/adafruit/Adafruit-Retrogame
安装脚本在这里 :https://github.com/adafruit/Raspberry-Pi-Installer-Scripts

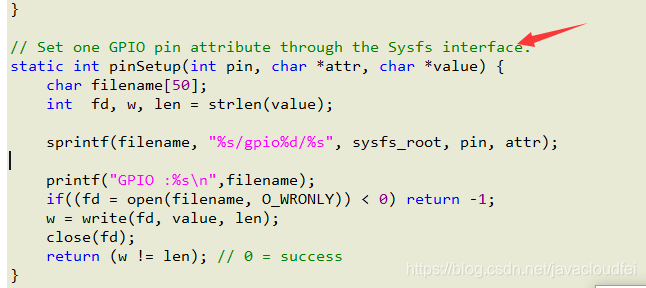

这个程序原理是这样的：以23脚为例，通过读写 /sys/class/gpio/gpio23/edge来改变 23脚的状态。这个设备文件需要先执行一个打开命令后，才会在文件系统中暴露出来。有兴趣的可以看看源码。这个比开发驱动简单。
如果有哥们需要给树莓派增加几个物理按键，我感觉这个是首选。只需要修改启动脚本就可以灵活配置。

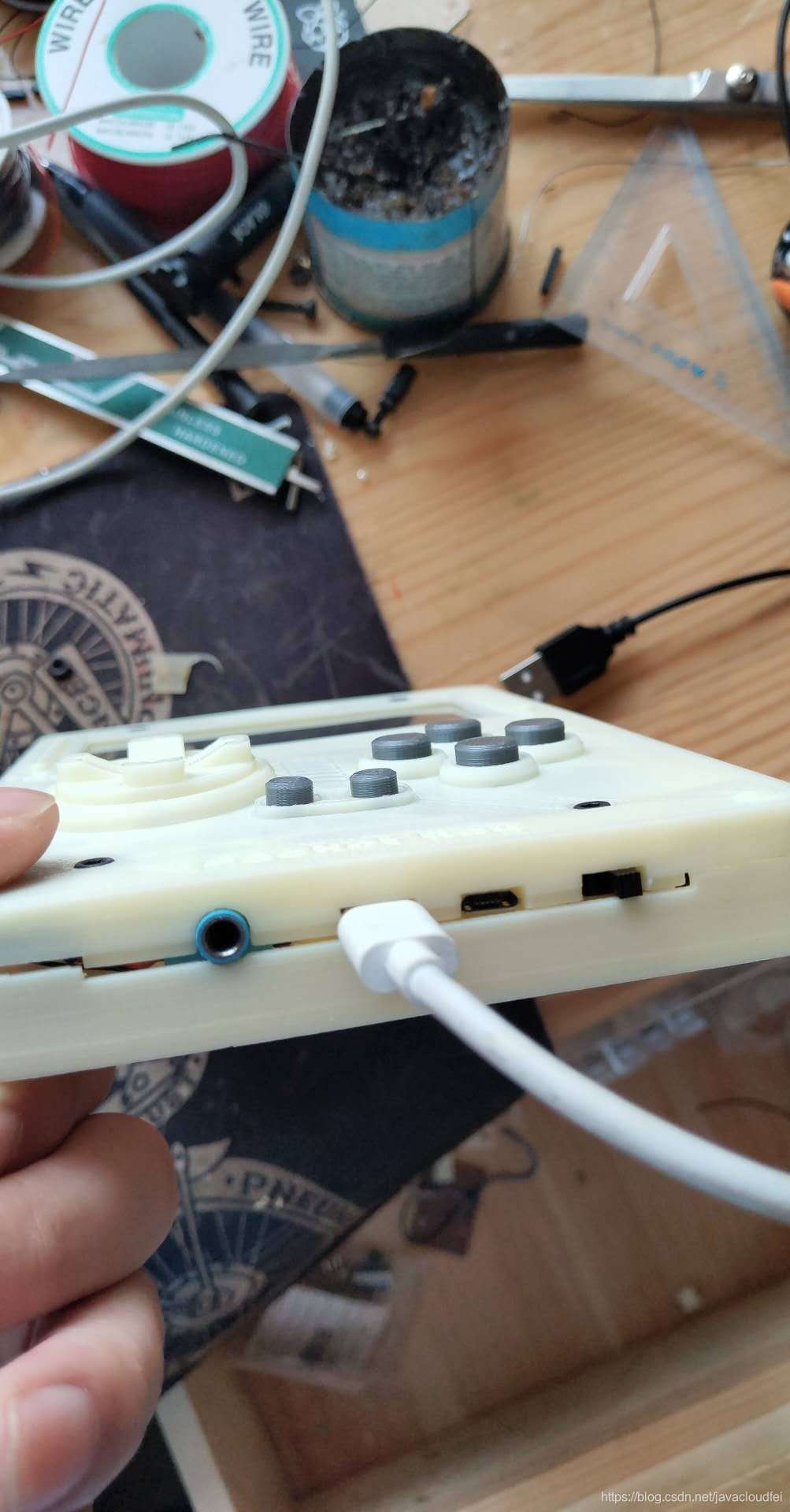

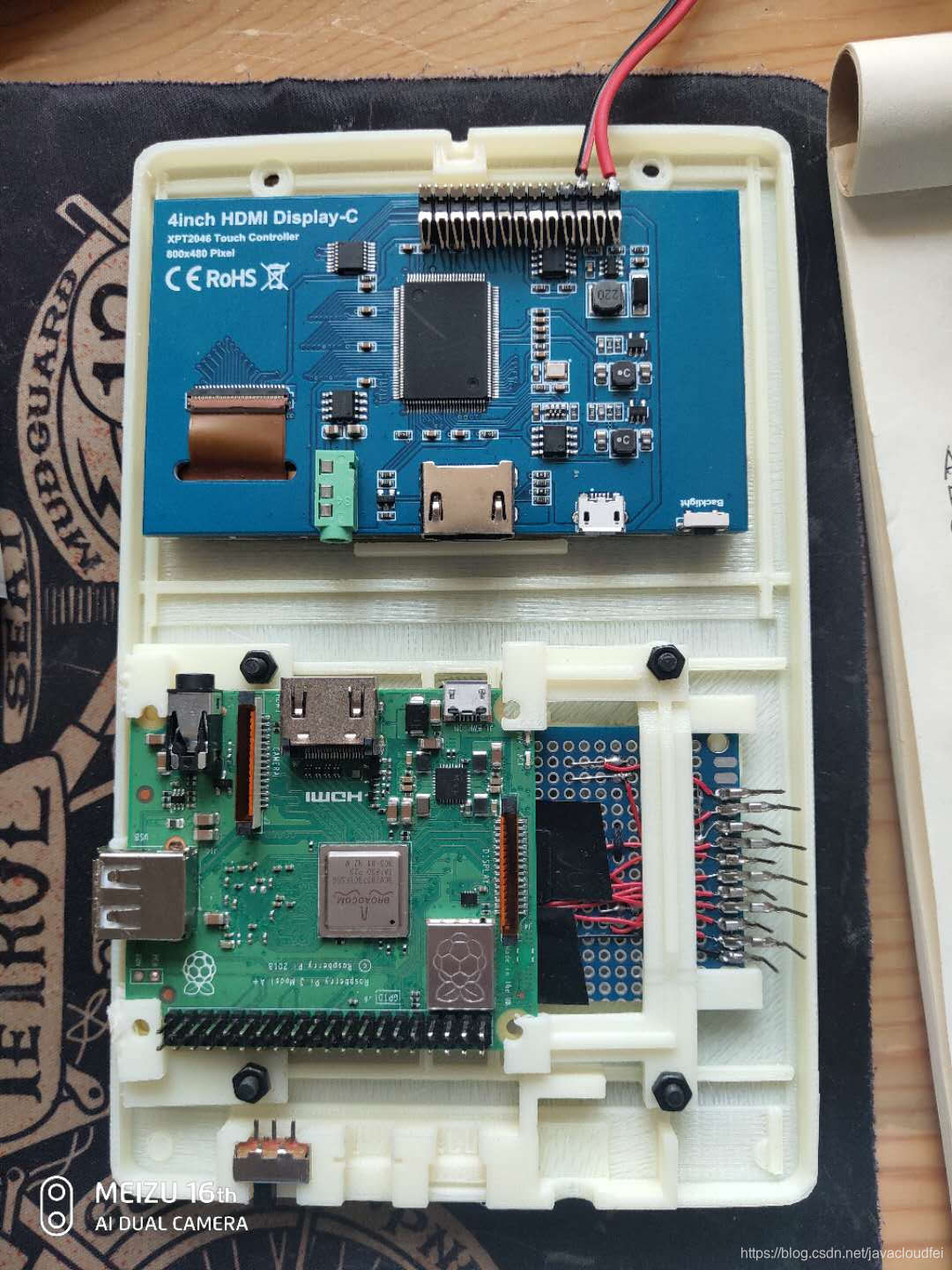

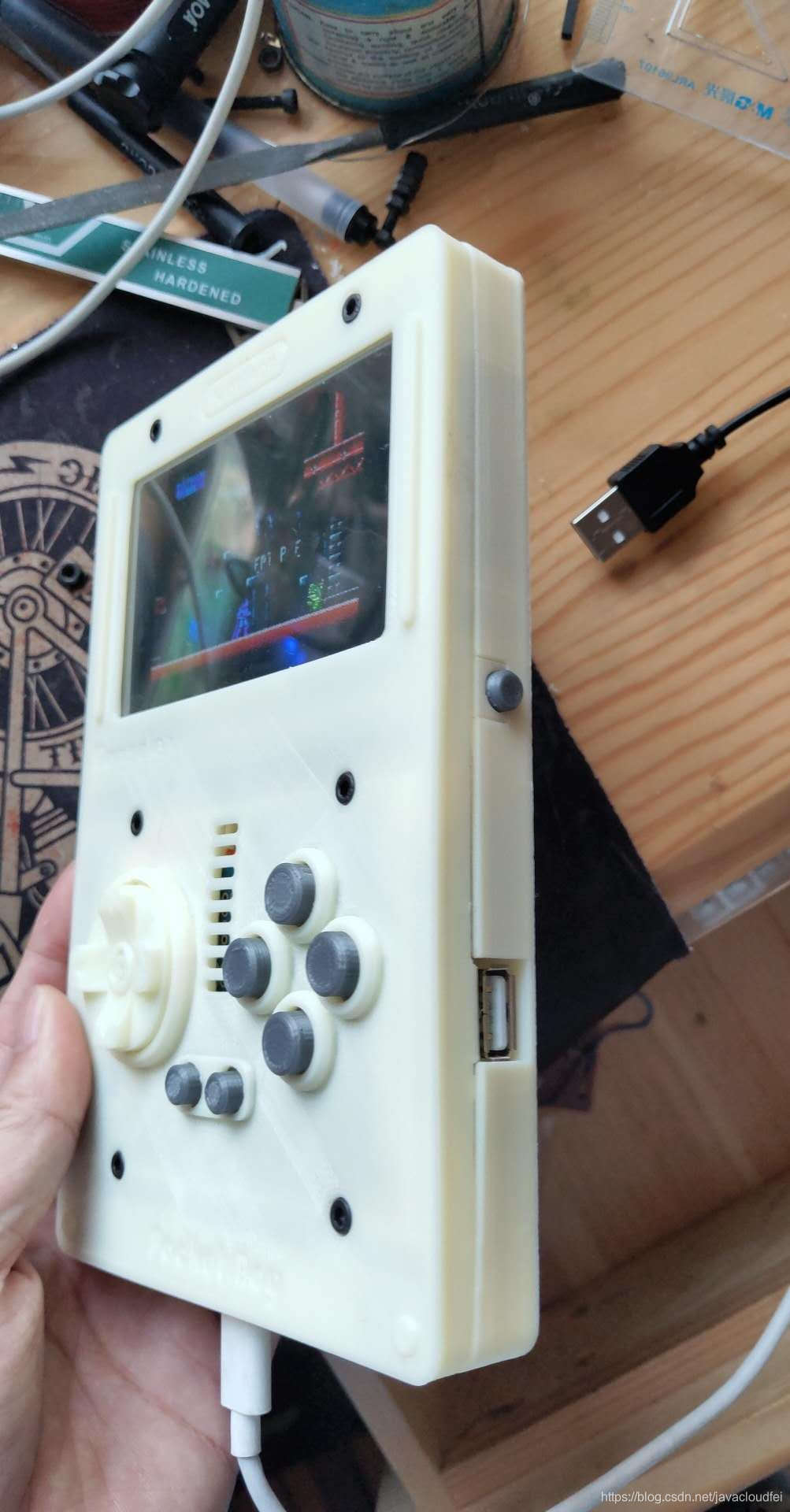

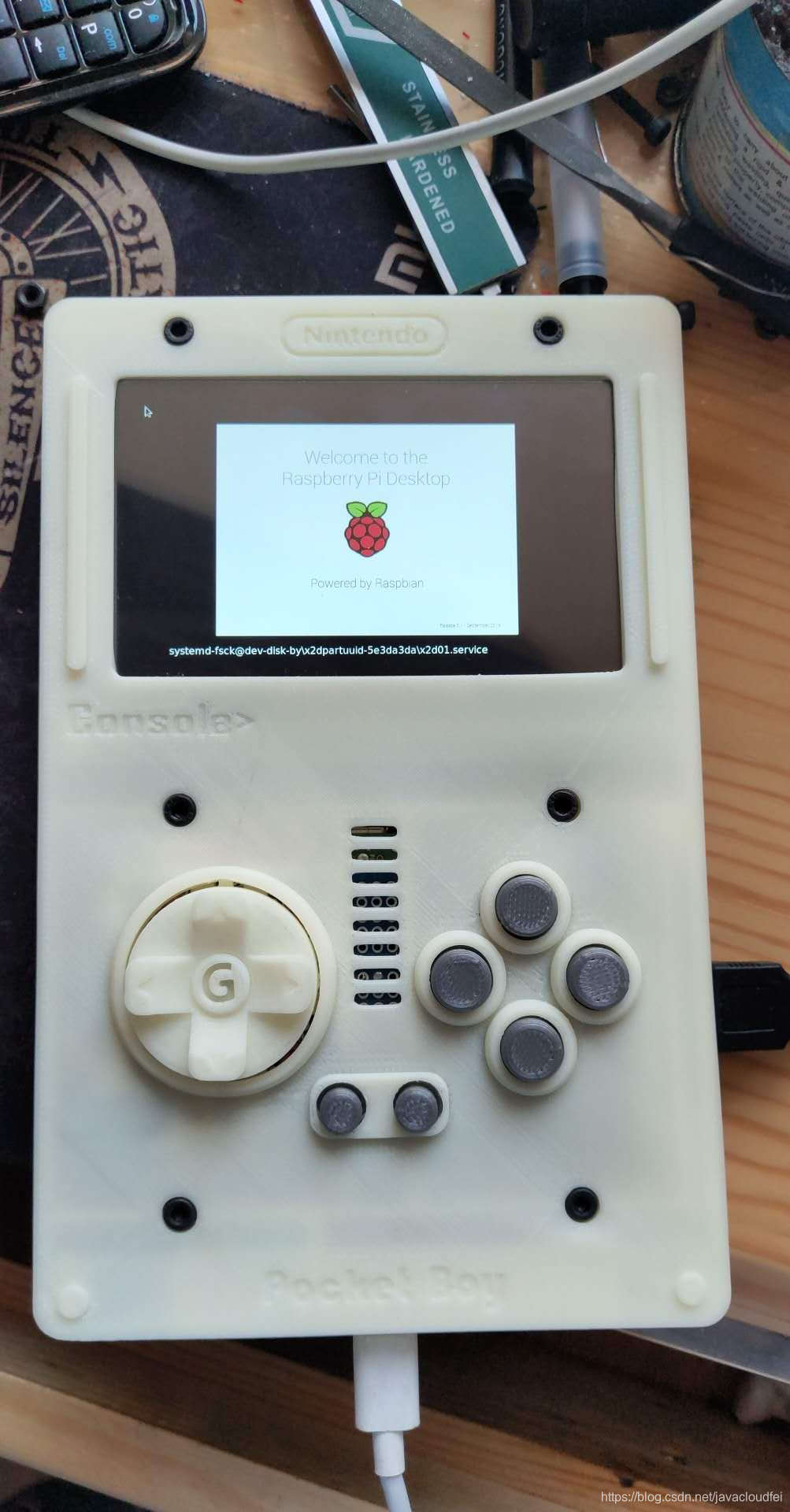

最后组装起来，玩了几次。

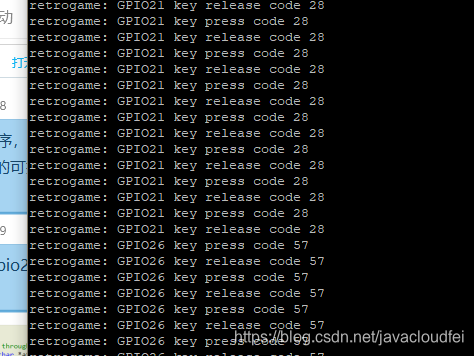

发现一个令人崩溃的问题，就是个别按键在没有按下时，会误触发，就是你什么也没按，就有个奇怪的按键自己发出按下的信号。排查了电路和程序后，没有找到具体原因，但肯定不是程序的问题。应该是我手工焊接的电路板和线太多了，有短路的地方还是什么的。极度的虐心啊！！！！
又想到手工制作的按键由于3D打印的原因，按下去时会吱咯吱咯地响，相当不爽啊。
最后，狠心决定，放弃手工制作的按键，使用北通USB手柄，把里面电路板拆出来，接到USB口上，这样就稳定多了。唯一缺点就是拆出来的北通板子有点宽，会让整机变宽。
方案就这样确定了，从头开始重新搞。
（未完待续，请看后续文章）
