VLAN与三层交换机

目录

实验

实验拓扑图

实验要求

实验配置思路

具体操作

实验测试结果

端口类型

 访问链接



---

实验

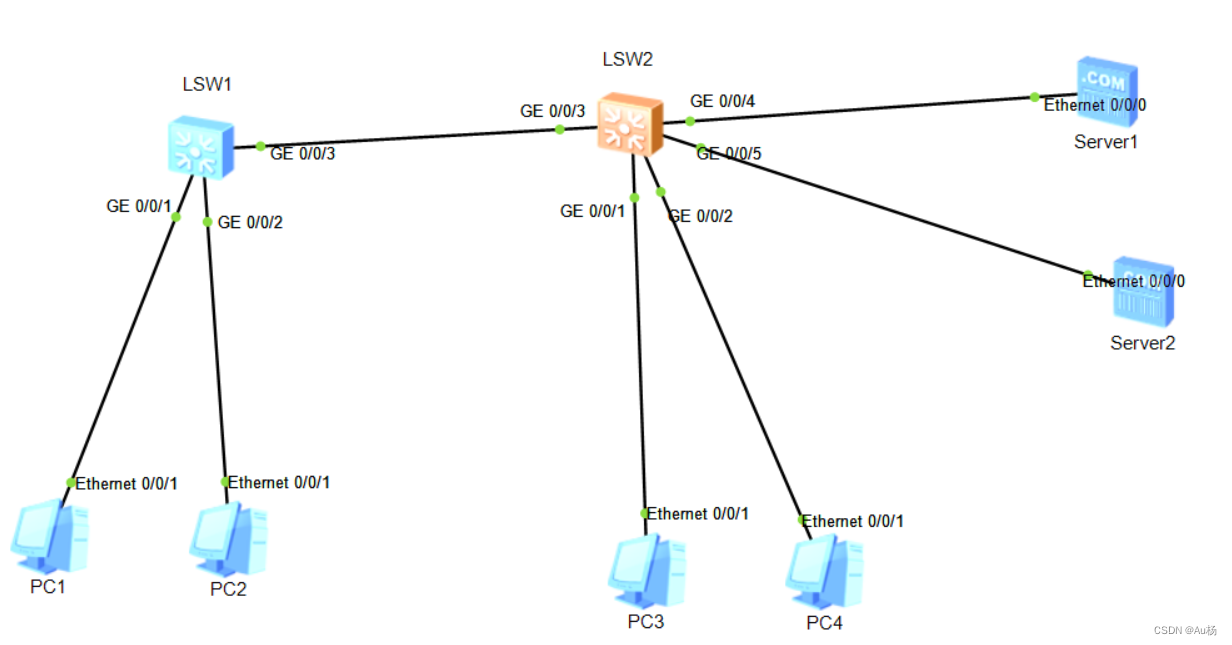

实验拓扑图

实验要求

1.PC1、PC2可以访问服务器1，不可以访问服务器2

2.PC3、PC4可以访问服务器2，不可以访问服务器1

实验配置思路

所有PC机与服务器处于同一网段，PC1、PC2划分为VLAN10，PC3、PC4划分为VLAN20

具体操作

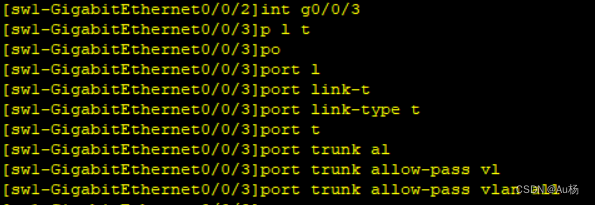

LSW1  vlan 10

p l a ：选择vlan接口模式

p d v 10：将端口加入到vlan中





vlan表

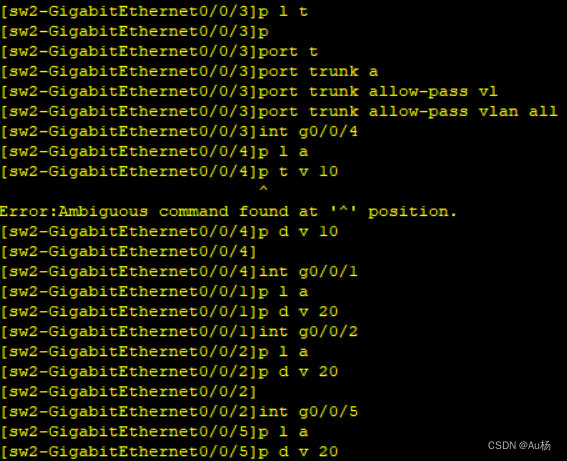

LSW2 vlan 20

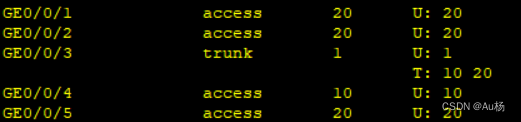

vlan表

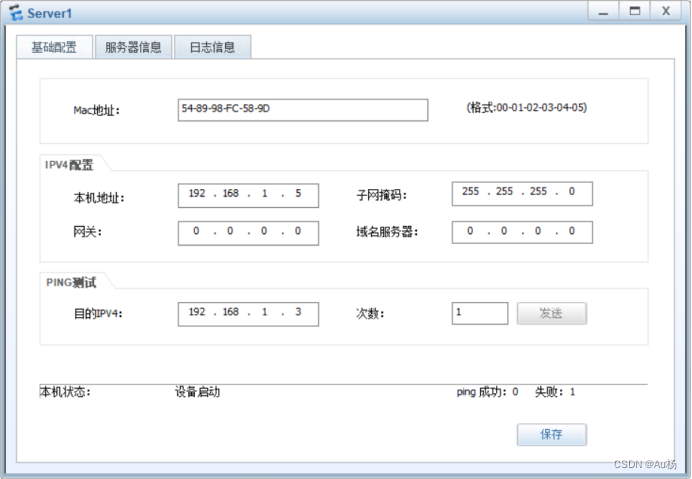

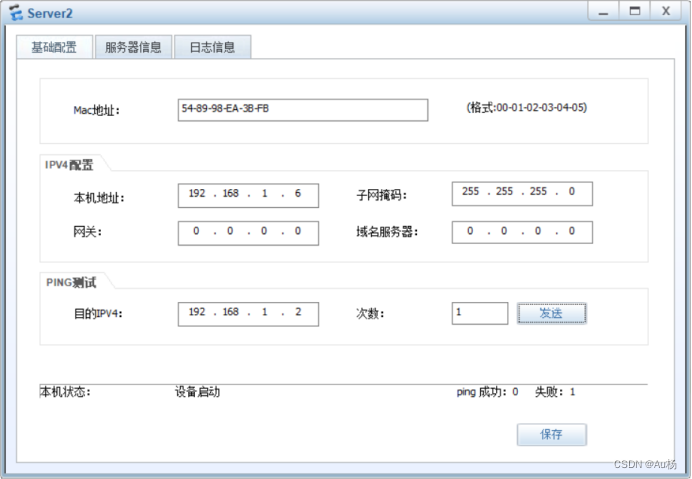

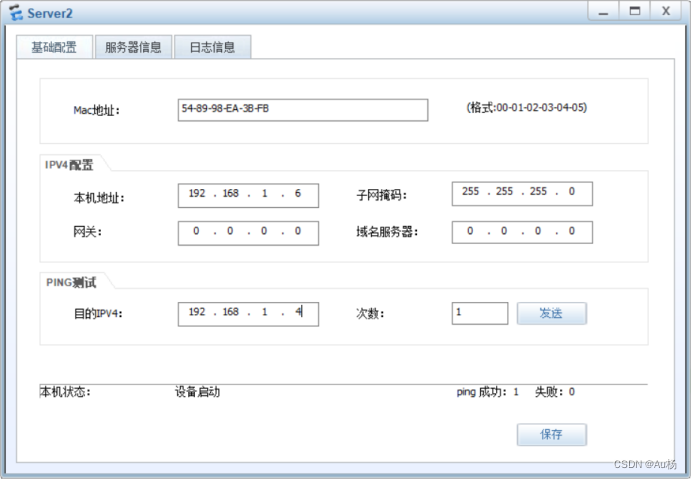

实验测试结果







端口类型

交换机的端口，可以分为以下两种：

（1）访问链接（Access Link）

（2）汇聚链接（Trunk Link）

 访问链接

（1）生成VLAN

（2）设定访问链接（决定各端口属于哪一个VLAN）

设定访问链接的手法，可以是事先固定的、也可以是根据所连的计算机而动态改变设定。前者被称为“静态VLAN”、后者自然就是“动态VLAN”了。

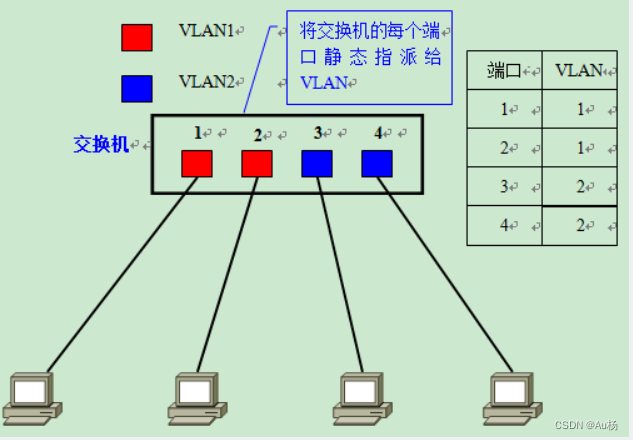

静态VLAN基于端口



动态VLAN基于mac地址
