路由的概念
路由是指网络设备通过网络将信息正确传输到指定目的地的方式。通俗的将，就是路径选择。
而路由器正是这样的“网络设备”。它可以根据目标网络选择“最优”的路径来决定下一跳跳向哪个路由器
路由的分类
从路由获取方式来分：
直连路由： 路由器直连网段的路由。
静态路由：人工配置的路由。
缺点
1.
配置 是单向的
2.
缺乏灵活性 （一个网段变化，全要重新设置）
优点：
明确路由路径快
动态路由：路由器之间通过交互信息自动获取的路由。

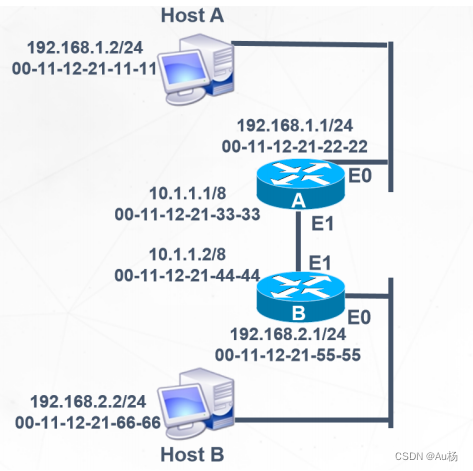

路由封装过程
第一次封装
源
ip
：
192.168.1.2
目的
ip
：
192.168.2.2
源
mac
：
11-11
目的
mac
：
22-22
第二次封装：
源
ip
：
192.168.1.2
目的
ip:192.168.2.2
源
mac
：
33-33
目的
mac 44-44
第三次封装
源
ip
：
192.168.1.2
目的
ip:192.168.2.2
源
mac
：
55-55
目的
mac
：
66-66
路由表的形成
1.通过手工配置添加路由表
2.通过运行动态路由协议自动学习产生

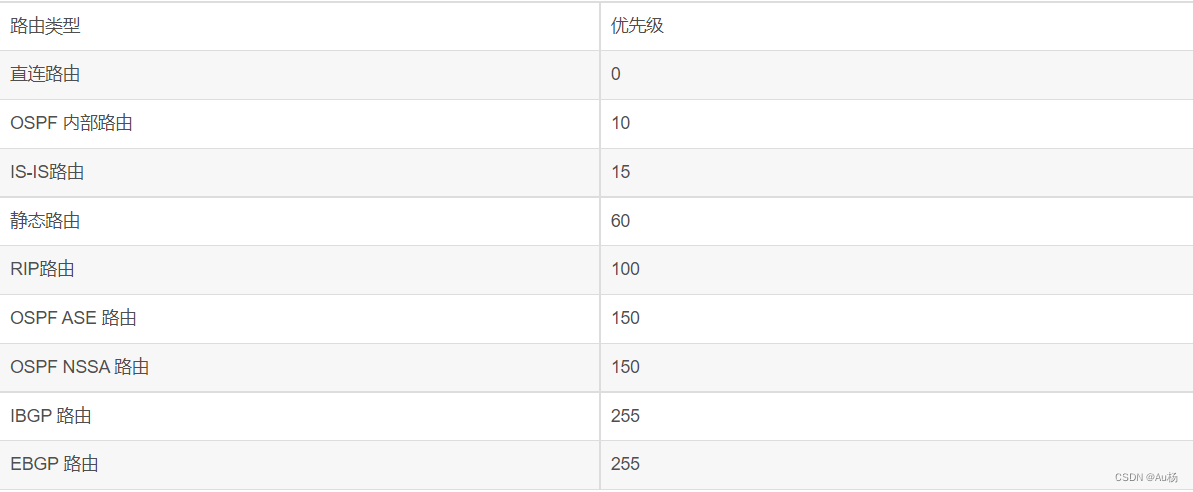

路由的优先级
路由器可以通过多种方式获取路由条目，自动发现直连路由，手工配置的静态路由或者通过动态路由协议自动学习到动态路由。当路由器从多种不同的途径获得达到同一个目的网段（这些路由的目的网络地址及网络掩码相同）的路由时，路由器会比较这些路由的优先级，优先级最小的路由越优先。就是路由器选择优先级小的路由转发数据。
实验

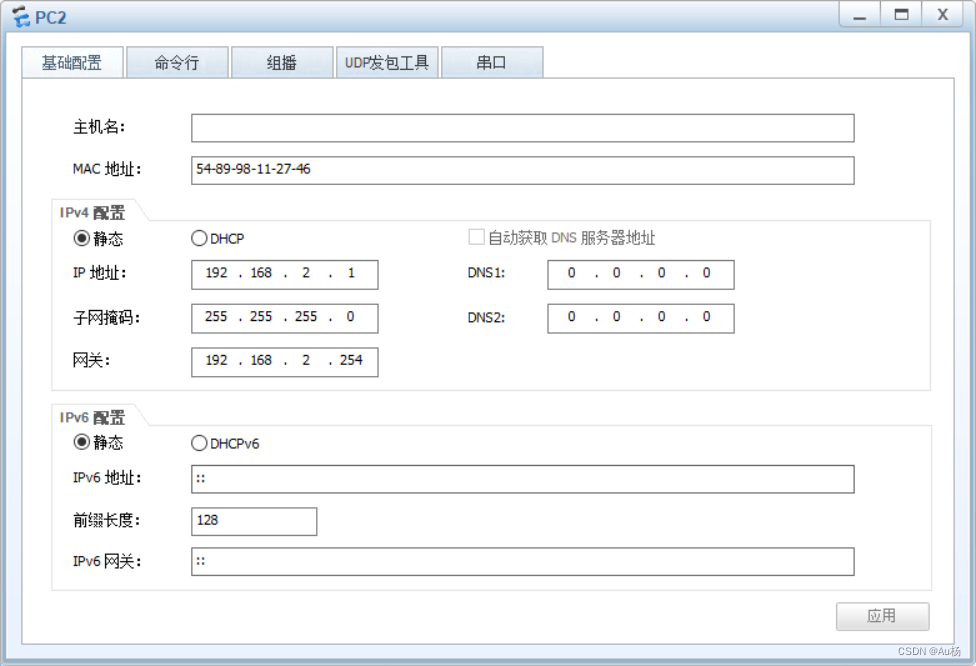

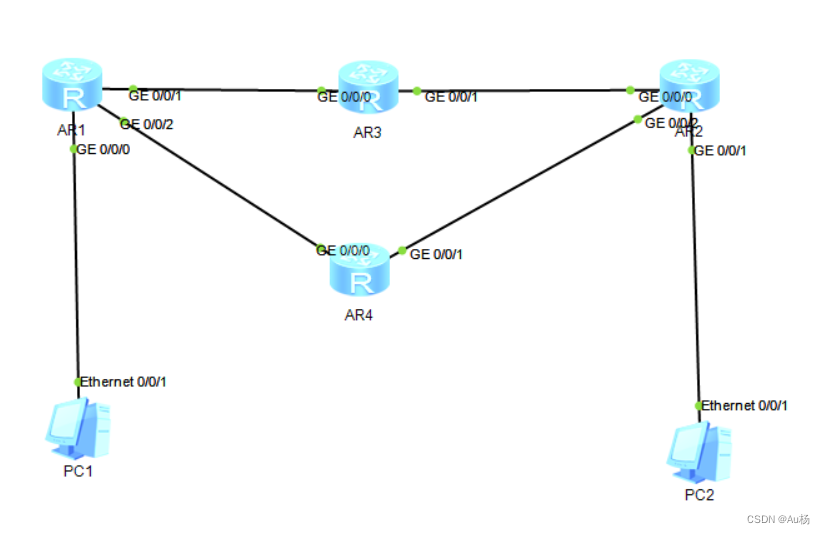

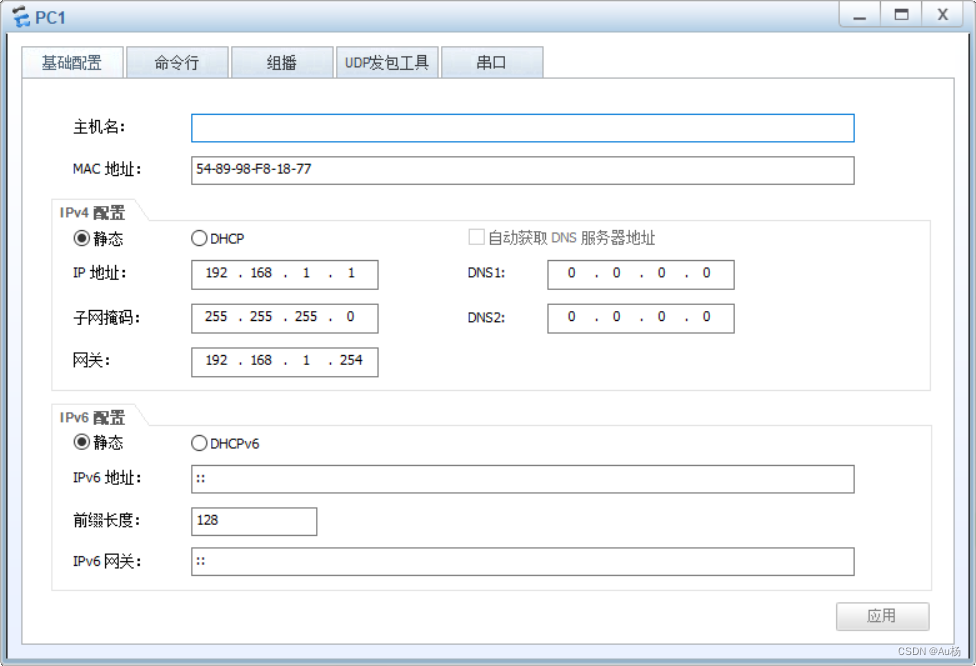

首先将PC1、PC2与四台路由器相连并配置PC1、PC2ip、掩码和网关
分别进入四台路由器进行如下操作（新手建议）
分别在各个接口添加ip
配置4个路由器的静态路由（命令：ip route-static + 目标网段+掩码+下一跳地址）

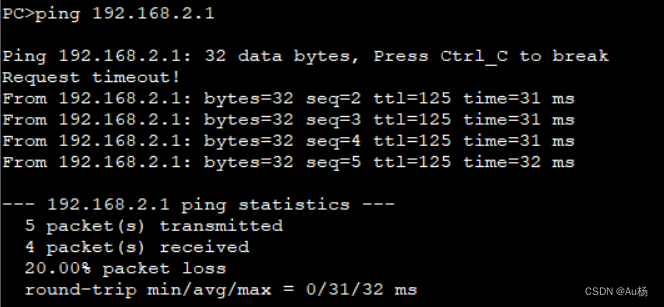

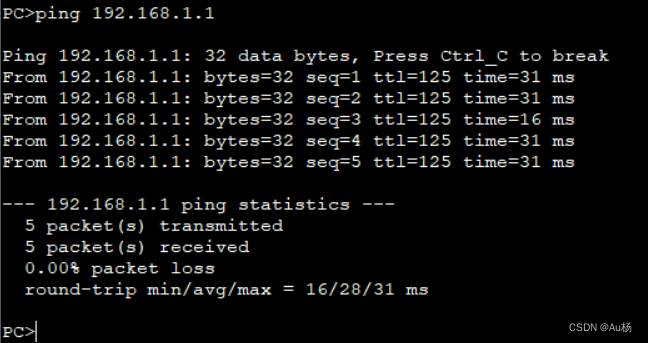

操作完成后pc1可以ping通pc2，反之亦然。
【R1】ip route-static 192.168.1.0 24 12.0.0.2 preference 70 配置浮动路由用于备份，也是静态路由，备用路径取消操作用undo
更改优先级大小后可控制传输路径，越小优先级越高

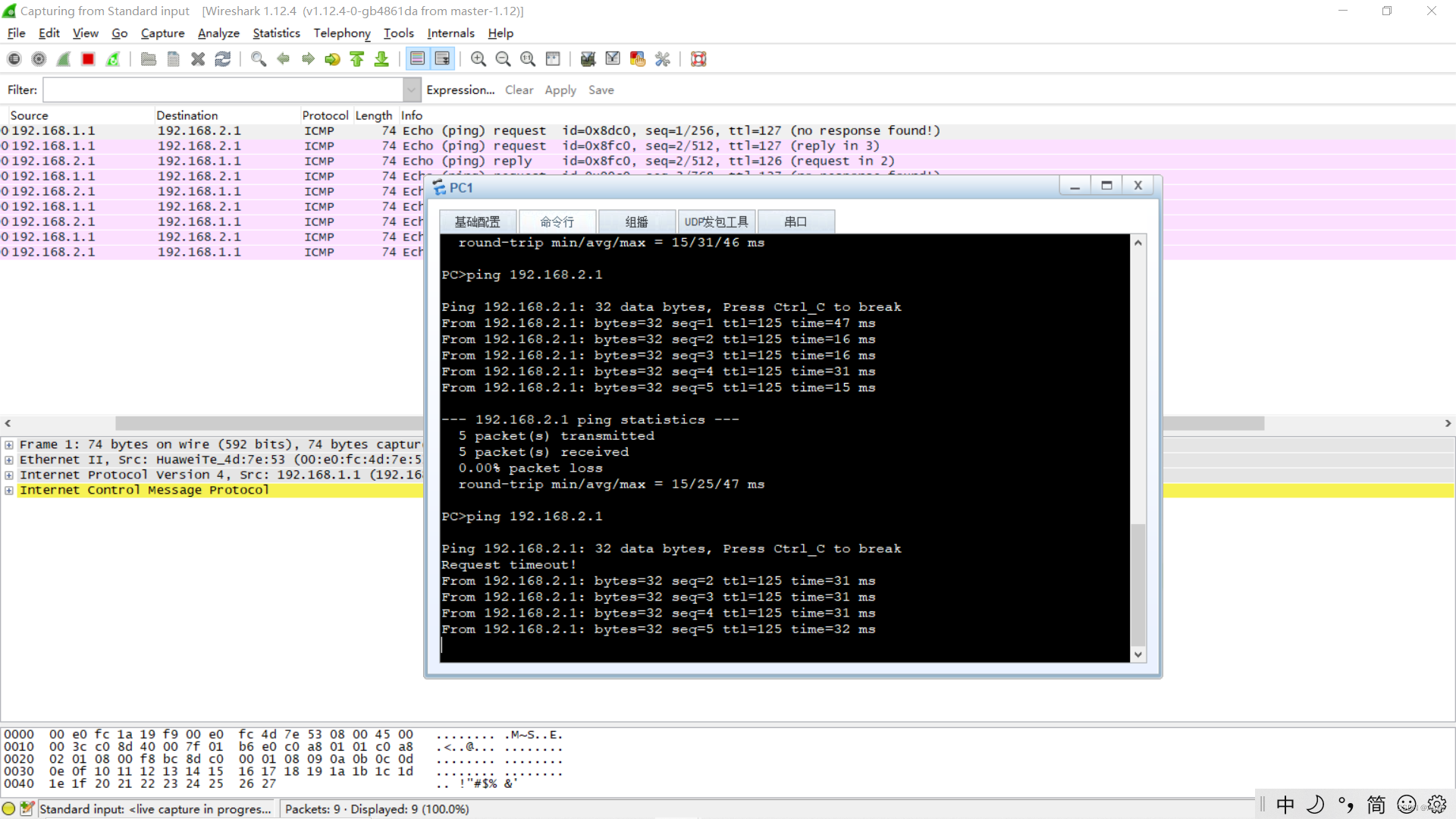

通过抓包可知路径变为R4这条
