第十课 LCD彩条显示实验

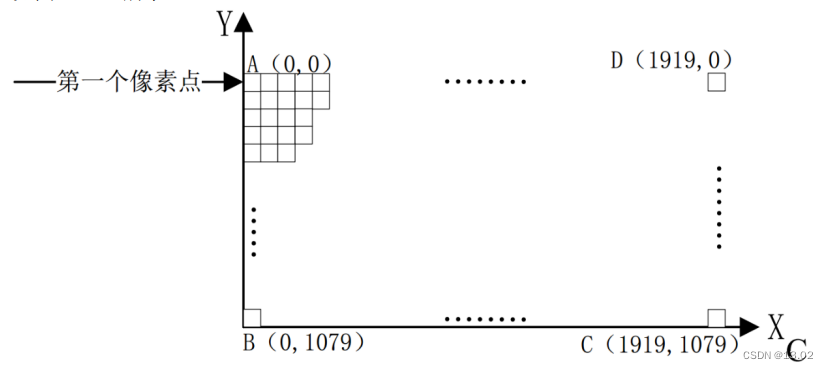

一. 分辨率：1080P 的意思就是一个 LCD 屏幕上的像素数量是 1920*1080 个，也就是这个屏幕一列 1080 个像素点，一共 1920 列

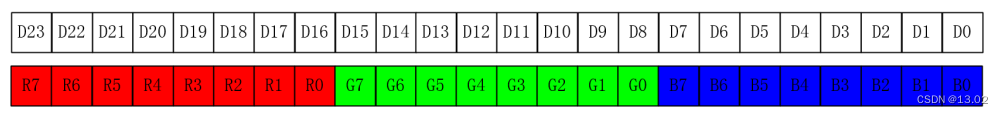

像素格式：一个 R、G、B 这三部分分别使 用 8bit 的数据，那么一个像素点就是 8bit*3=24bit，也就是说一个像素点 3 个字节，这种像素格式称为 RGB888。

红色对应的值就是 24’hFF0000，绿色对应的值就是 24’h00FF00，蓝色对应的 值为 24’h0000FF。通过调节 R、G、B 的比例可以产生其它的颜色，比如 24’hFFFF00 就是黄色，24’h000000就是黑色，24’hFFFFFF 就是白色。

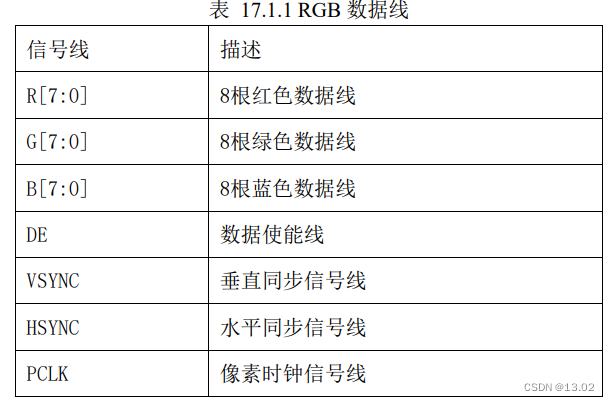

屏幕接口：

扫描原理：

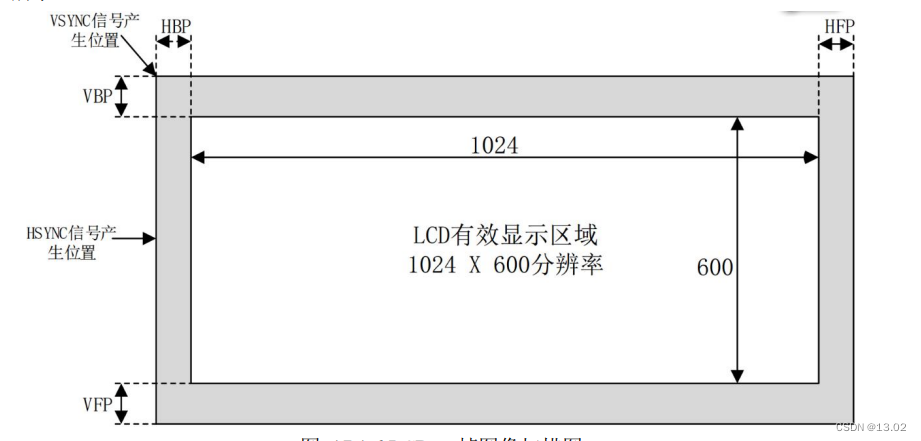

HSYNC 是水平同步信号，也叫做行同步信号，当产生此信号的话就表示开始显示新的一行了，所以此信号 都是在图 17.1.6 的最左边。VSYNC 信号是垂直同步信号，也叫做帧同步信号，当产生此信号的话就表示开 始显示新的一帧图像

屏幕时序：

HSYNC：行同步信号，当此信号有效的时候就表示开始显示新的一行数据，查阅所使用的 LCD 数据手 册可以知道此信号是低电平有效还是高电平有效，图 17.1.7 为低电平有效。 HSPW：行同步信号宽度，也就是 HSYNC 信号持续时间。HSYNC 信号不是一个脉冲，而是需要持续 一段时间才是有效的，单位为 CLK。 HBP：行显示后沿（或后肩），单位是 CLK。 HOZVAL：行有效显示区域，即显示一行数据所需的时间，假如屏幕分辨率为 1024*600，那么 HOZVAL就是 1024，单位为 CLK。 HFP：行显示前沿（或前肩），单位是 CLK。当 HSYNC 信号发出以后，需要等待 HSPW+HBP 个 CLK 时间才会接收到真正有效的像素数据。当显 示完一行数据以后需要等待 HFP 个 CLK 时间才能发出下一个 HSYNC 信号，所以显示一行所需要的时间就 是：HSPW + HBP + HOZVAL + HFP。

VSYNC：帧（场）同步信号，当此信号有效的时候就表示开始显示新的一帧数据，查阅所使用的 LCD数据手册可以知道此信号是低电平有效还是高电平有效，图 17.1.8 为低电平有效。 VSPW：帧同步信号宽度，也就是 VSYNC 信号持续时间，单位为 1 行的时间。 VBP：帧显示后沿（或后肩），单位为 1 行的时间。 LINE：帧有效显示区域，即显示一帧数据所需的时间，假如屏幕分辨率为 1024*600，那么 LINE 就是600 行的时间。 VFP：帧显示前沿（或前肩），单位为 1 行的时间。显示一帧所需要的时间就是：VSPW+VBP+LINE+VFP 个行时间，最终的计算公式： T = (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)

像素时钟：

实验任务：本节的实验任务是使用正点原子 ZYNQ 开发板上的 RGB TFT-LCD 接口，驱动 RGB LCD 液晶屏（支 持目前推出的所有 RGB LCD 屏），并显示出彩条。

二 硬件设计

约束：set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk] set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n] set_property -dict {PACKAGE_PIN W18 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[0]}] set_property -dict {PACKAGE_PIN W19 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[1]}] set_property -dict {PACKAGE_PIN R16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[2]}] set_property -dict {PACKAGE_PIN R17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[3]}] set_property -dict {PACKAGE_PIN W20 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[4]}] set_property -dict {PACKAGE_PIN V20 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[5]}] set_property -dict {PACKAGE_PIN P18 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[6]}] set_property -dict {PACKAGE_PIN N17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[7]}] set_property -dict {PACKAGE_PIN V17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[8]}] set_property -dict {PACKAGE_PIN V18 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[9]}] set_property -dict {PACKAGE_PIN T17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[10]}] set_property -dict {PACKAGE_PIN R18 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[11]}] set_property -dict {PACKAGE_PIN Y18 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[12]}] set_property -dict {PACKAGE_PIN Y19 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[13]}] set_property -dict {PACKAGE_PIN P15 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[14]}] set_property -dict {PACKAGE_PIN P16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[15]}] set_property -dict {PACKAGE_PIN V16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[16]}] set_property -dict {PACKAGE_PIN W16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[17]}] set_property -dict {PACKAGE_PIN T14 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[18]}] set_property -dict {PACKAGE_PIN T15 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[19]}] set_property -dict {PACKAGE_PIN Y17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[20]}] set_property -dict {PACKAGE_PIN Y16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[21]}] set_property -dict {PACKAGE_PIN T16 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[22]}] set_property -dict {PACKAGE_PIN U17 IOSTANDARD LVCMOS33} [get_ports {lcd_rgb[23]}] set_property -dict {PACKAGE_PIN N18 IOSTANDARD LVCMOS33} [get_ports lcd_hs] set_property -dict {PACKAGE_PIN T20 IOSTANDARD LVCMOS33} [get_ports lcd_vs] set_property -dict {PACKAGE_PIN U20 IOSTANDARD LVCMOS33} [get_ports lcd_de] set_property -dict {PACKAGE_PIN M20 IOSTANDARD LVCMOS33} [get_ports lcd_bl] set_property -dict {PACKAGE_PIN P19 IOSTANDARD LVCMOS33} [get_ports lcd_clk] set_property -dict {PACKAGE_PIN L17 IOSTANDARD LVCMOS33} [get_ports lcd_rst]

三 程序设计

输入时序包含三个要素：像素时钟、同步信号、以及图像数据。读取 ID 模块用于获取 LCD 屏的 ID；由于不同分辨率的屏幕需要不同的驱 动时钟，因此时钟分频模块根据 LCD ID 来输出不同频率的像素时钟；LCD 显示模块负责产生液晶屏上显 示的数据，即彩条数据；LCD 驱动模块根据 LCD 屏的 ID，输出不同参数的时序，来驱动 LCD 屏，并将输 入的彩条数据显示到 LCD 屏上。

FPGA 部分包括五个模块，顶层模块（lcd_rgb_colorbar）、读取 ID 模块（rd_id）、 时钟分频模块（clk_div）、LCD 显示模块（lcd_display）以及 LCD 驱动模块（lcd_driver）。其中在顶层模 块中完成对其余模块的例化。

读取 ID 模块（rd_id）在上电时将 RGB 双向数据总线设置为输入，来读取 LCD 屏的 ID；时钟分频模块（clk_div）根据读取的 ID 来配置 LCD 的像素时钟；LCD 驱动模块（lcd_driver）在像素时钟的驱动下输 出数据使能信号用于数据同步，同时还输出像素点的纵横坐标，供 LCD 显示模块（lcd_display）调用，以 绘制彩条图案。

rd_id.v :将flag置1后，根据rgb的第8位判断是哪一款屏幕。

clk_div.v :将50m的系统时钟2分频25m和4分频12.5m时钟。25m（取反），12_5m(cnt为1取反，0保持不变)

always @(*) begin 组合逻辑给id分配clk （不后延），时序逻辑会往后沿一个周期

问题：不理解2分频得到25m时钟的原理。
