树莓派4b I2C SHT20温湿度采集

上手导读

在上一期开箱上手之后，这次就擦拳磨掌准备真刀真枪的开干了，SHT20这款高精度数字型传感器，各项性能参数都优于DHT11，而且是I2C接口输出，适合各种应用场景的温湿度采集。下面总结下树莓派4B采集SHT20的整体流程为:

1. 硬件准备与连接
2. 安装树莓派系统后，远程SSH登陆
3. 使能I2C Kernel Module
4. 安装I2C-Tools等必要的包
5. 测试I2C并确认传感器地址
6. 编写Python温湿度采集程序

1.硬件准备与连接

树莓派4B、 SHT20传感器模块、 杜邦线4根

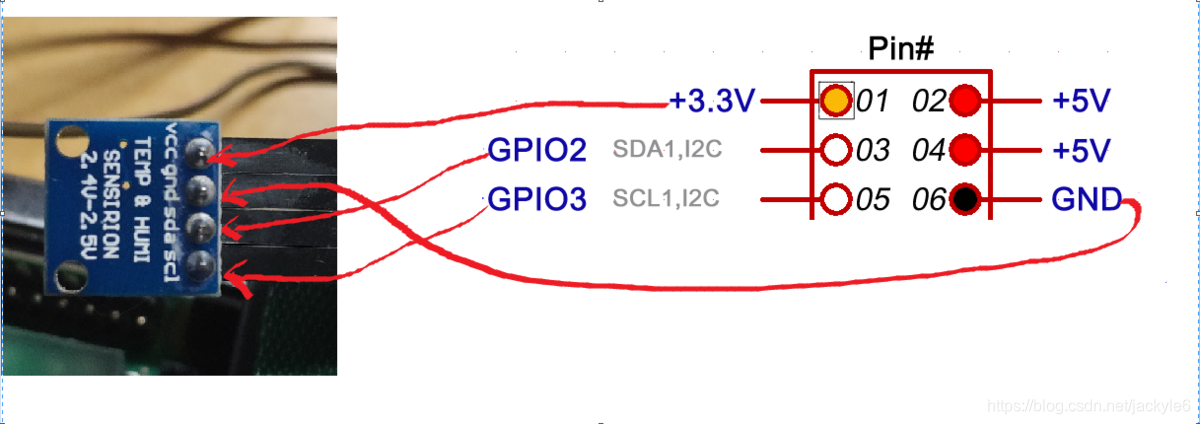

接线方式：

2.使能I2C Kernel Module

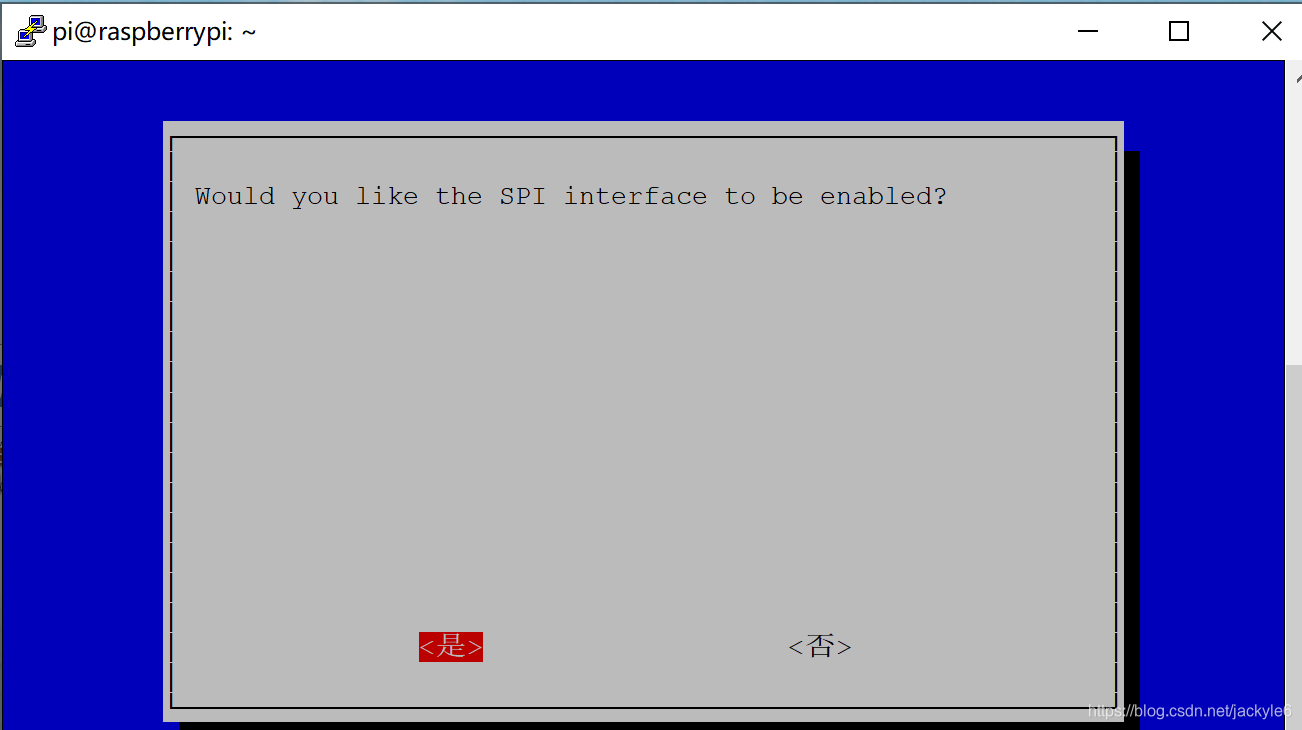

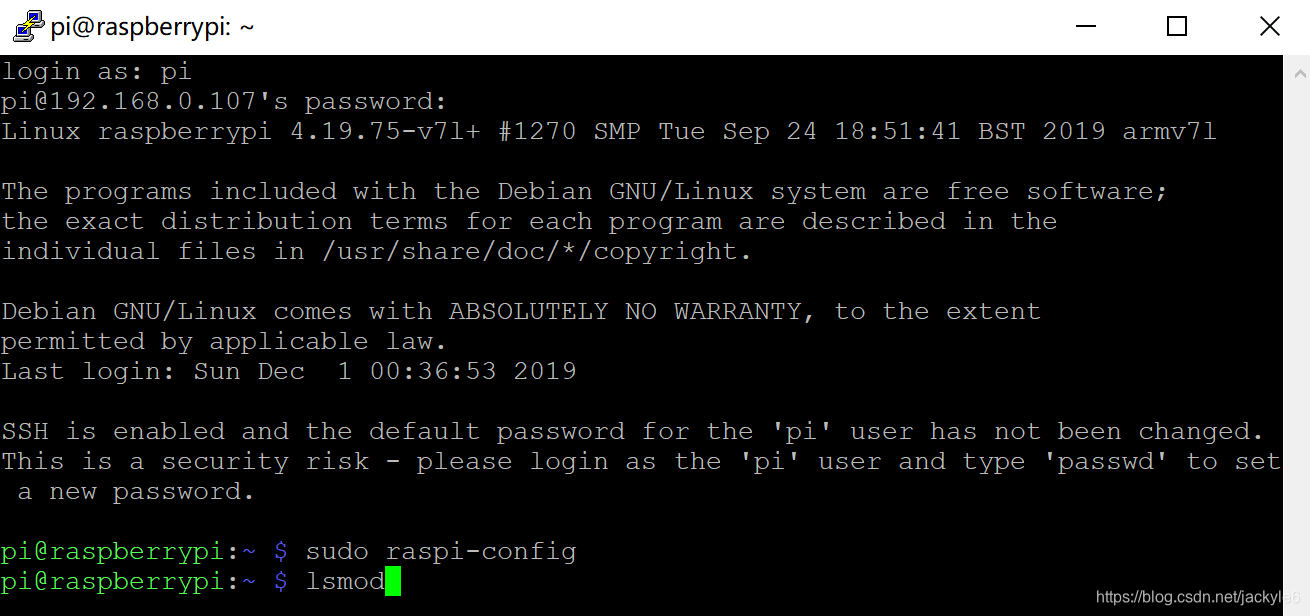

远程登陆树莓派后，输入sudo raspi-config 后，选择5.Interfacing Options 选择P5 I2C 选择 是，如下图所示：

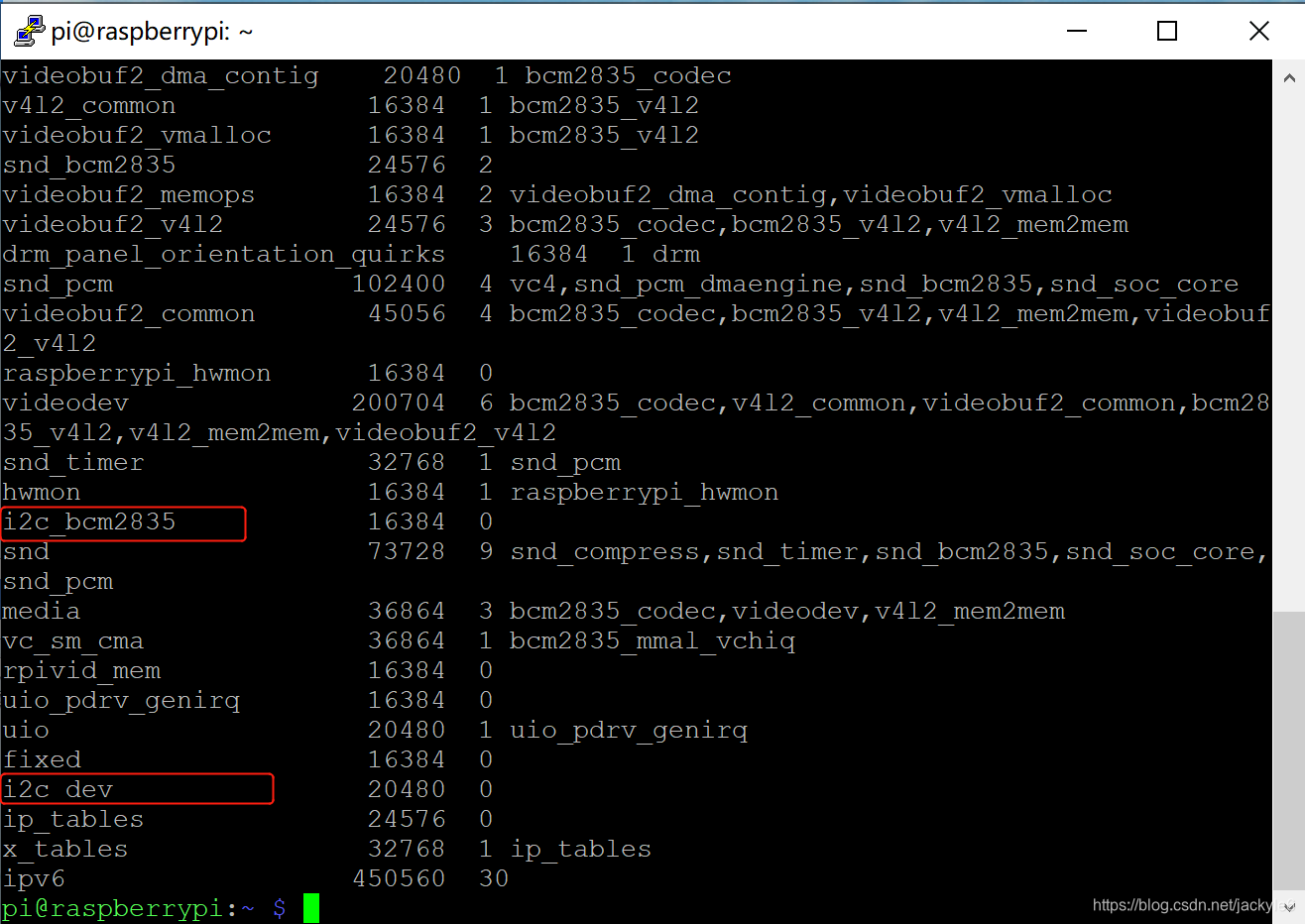

最后，檢查I2C是否開啓：lsmod

如果列表中出現i2c_bcm2835 i2c_dev這兩個之後就證明開啓成功。

3.安装I2C-Tools等必要的包

分別執行下列四條命令，安裝並進行重啓。

sudo apt-get install i2c-tools
sudo apt-get install python-smbus
sudo adduser pi i2c
sudo reboot

4. 测试I2C并确认传感器地址

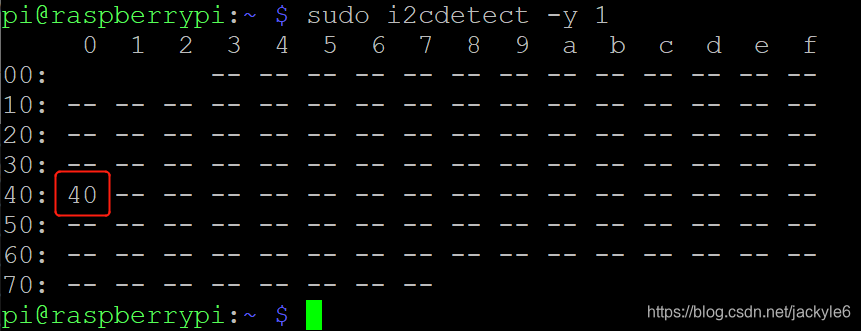

執行 i2cdetect -y 1來確認I2C鏈接傳感器是否成功（圖中0x40是本人SHT20的地址，每個人的傳感器地址不一定相同，這點要注意）

5.编写Python温湿度采集程序

import smbus
import time
#Get I2C bus
bus = smbus.SMBus(1)
#SHT20 address,0x40(64)
addr =0x40
#Send Temperature measurement command
#  0xF3(243) NO HOLD master
bus.write_byte(addr,0xF3)
time.sleep(0.5)
#Read data back, 2byte
#Temp MSB, Temp LSB
data0 = bus.read_byte(0x40)
data1 = bus.read_byte(0x40)
#convert the data
temp =data0 *256 +data1
cTemp = -46.85 +((temp*175.72)/65536.0)
ftemp =cTemp*1.8+32
#send humidity measurement command
bus.write_byte(0x40,0xF5)
time.sleep(0.5)
data0 = bus.read_byte(0x40)
data1 = bus.read_byte(0x40)
humidity=data0 *256 +data1
humidity=-6+((humidity*125.0)/65536.0)
print("Humidity is : ",'%.2f'% humidity,"%")
print("Temperature in C is: "'%.2f'%cTemp,"C")

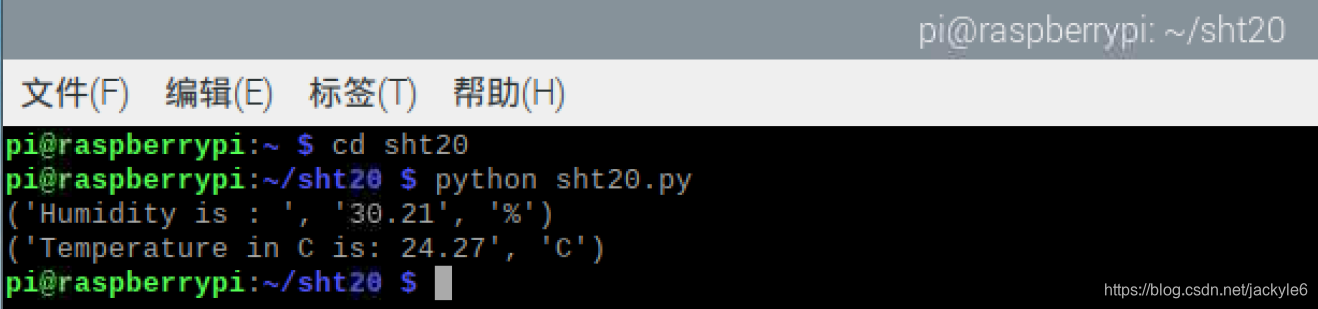

執行程序之後，打印實時溫濕度
