本文通过《权力的游戏》等六个章节详细介绍了MCDF实验，旨在深入理解IC验证。MCDF涉及多通道数据传输，数据从Slave经fifo、Arbiter到Formater。实验0简化了MCDF结构，重点在于时钟、复位信号的设置，以及给Slave发送数据的tb部分。实验中使用taskchnl_write发送测试数据，并检查 Arbiter 的数据选择和输出。

前言：从MCDF实验来更全面的了解IC验证，将从权力的游戏、列王的纷争、冰雨的风暴、群鸦的盛宴、魔龙的狂舞和凛冬的寒风这六个章节，一步一步讲解实验。

种一棵树最好的时间是十年前，其次是现在。不是吗？

简述MCDF

MC代表多通道，有很多通道让数据传输进来。从Slave输送进来数据，数据存储在fifo，3个fifo再把数据送到Arbiter，Arbiter每次只能从一个fifo接收数据（仲裁）。Arbiter把选择的数据输送到Formater。Formater把多个数据整合在一起。Register是一个功能模块，可以控制哪些模块工作不工作，控制哪个fifo输送数据。

在第0次实验，将mcdf的功能做了简化。简化后的功能已经用verilog完成设计，我们需要完成的是tb部分的工作。

实验0 lab.0

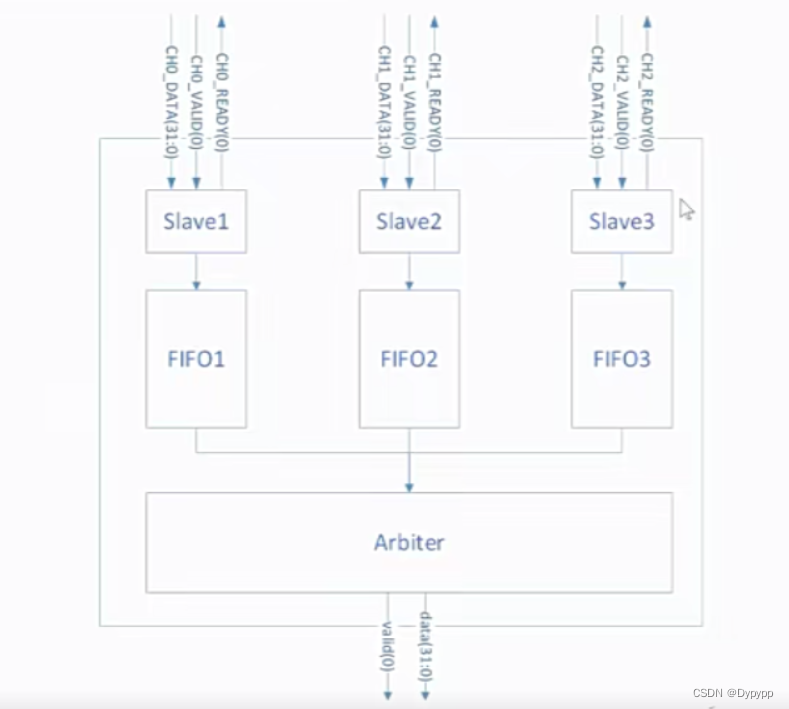

简化后的结构图：
在这里插入图片描述

从框图来看，我们需要给slave传送一些数据，看arbiter能不能选择数据，并输出。
同时输入给slave的数据需要满足时序的要求。
所以只需要在tb中完成时钟的编写、dut的例化，给slave发送符合时序的数据这几个部分。

有没有很简单呢？
选择发送数据的方式是定义task chnl_write，来发送固定的数据。当然还有别的办法，源代码如下：

`timescale 1ns/1ps //时间精度

module tb1;
	reg          clk;
	reg          rstn;
	reg  [31:0]  ch0_data;
	reg          ch0_valid;
	wire         ch0_ready;
	wire [ 4:0]  ch0_margin;
	reg  [31:0]  ch1_data;
	reg          ch1_valid;
	wire         ch1_ready;
	wire [ 4:0]  ch1_margin;
	reg  [31:0]  ch2_data;
	reg          ch2_valid;
	wire         ch2_ready;
	wire [ 4:0]  ch2_margin;
	wire [31:0]  mcdt_data;
	wire         mcdt_val;
	wire [ 1:0]  mcdt_id;

	mcdt dut( 			//dut的例化
 	  .clk_i(clk)
	  ,.rstn_i(rstn)
