🔥 内容介绍

图像处理领域中，彩色区域检测是一项重要的技术，广泛应用于目标识别、图像分割、视觉跟踪等诸多领域。传统的RGB色彩空间在处理光照变化敏感，而HSV色彩空间则将色彩分解为色调（Hue）、饱和度（Saturation）和明度（Value），对光照变化具有更好的鲁棒性。本文旨在研究利用HSV色彩空间中的阈值来进行图像彩色区域检测的方法，探讨不同阈值设定对检测效果的影响，并分析该方法在实际应用中的优势与局限性。

关键词：图像处理；彩色区域检测；HSV色彩空间；阈值分割；目标识别

1. 引言

随着数字图像技术的快速发展，图像处理技术在各行各业的应用日益广泛。在许多应用场景中，我们需要从复杂的图像中提取出特定颜色的区域，例如，在交通监控中识别红绿灯，在医疗影像中区分不同组织，在农业生产中检测农作物的成熟度等等。这些应用都依赖于有效的彩色区域检测技术。

传统的RGB色彩空间虽然直观易懂，但其三个分量之间高度相关，容易受到光照变化的影响，使得色彩识别的准确性降低。相比之下，HSV色彩空间将色彩分解为色调（Hue）、饱和度（Saturation）和明度（Value）三个分量，其中色调代表颜色的种类，饱和度代表颜色的纯度，明度代表颜色的亮度。这种分解方式使得HSV色彩空间能够更好地描述人眼对颜色的感知，并且对光照变化具有更强的鲁棒性。

基于HSV色彩空间的阈值分割是一种简单有效的彩色区域检测方法。通过设置合适的H、S、V阈值范围，可以将图像中特定颜色的区域提取出来。然而，如何选择合适的阈值范围以获得最佳的检测效果是该方法面临的关键问题。本文将深入探讨基于HSV色彩空间阈值的彩色区域检测方法，分析不同阈值设定对检测结果的影响，并讨论其在实际应用中的优缺点。

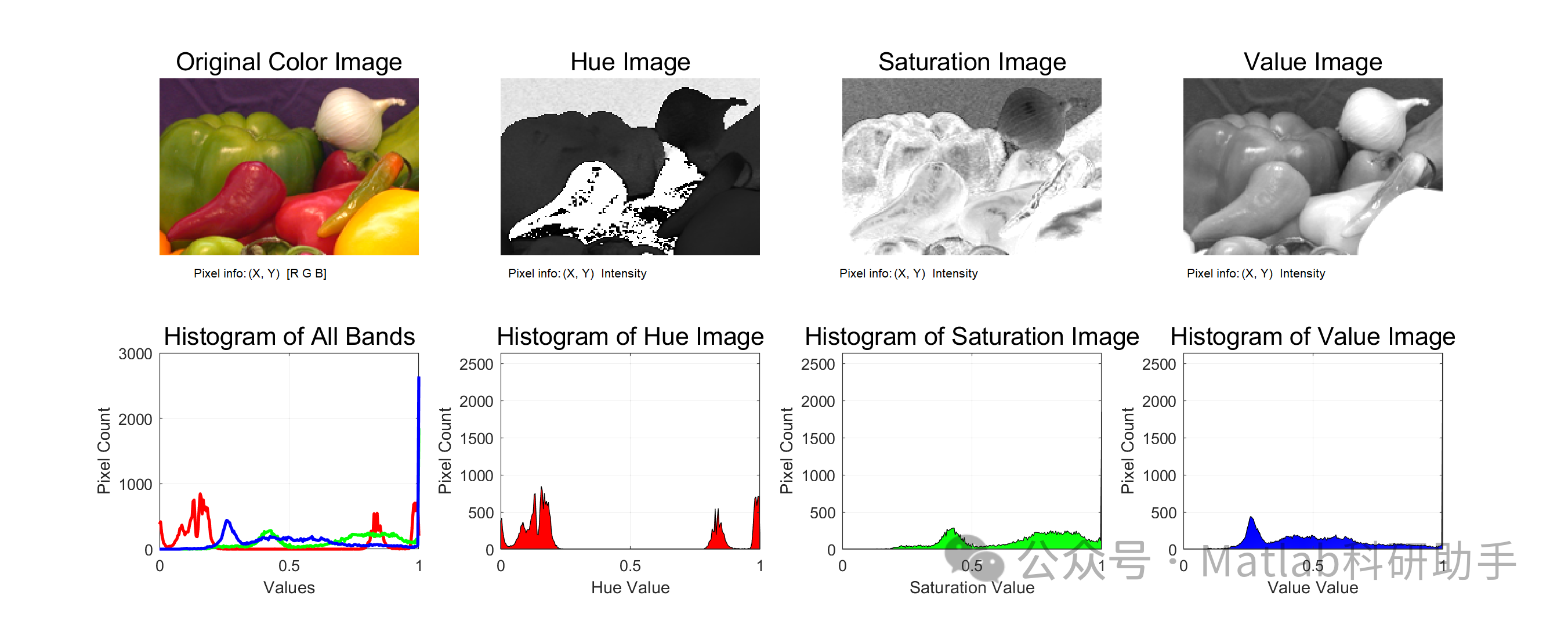

2. HSV色彩空间简介

HSV色彩空间是一种将RGB色彩空间转换而来，更符合人类视觉感知的色彩模型。其三个分量分别代表：

色调（Hue, H）：
表示颜色的种类，取值范围通常为0-360度，对应于色轮上的角度。0度对应红色，120度对应绿色，240度对应蓝色。
饱和度（Saturation, S）：
表示颜色的纯度，取值范围为0-1。饱和度越高，颜色越鲜艳；饱和度越低，颜色越接近灰色。
明度（Value, V）：
表示颜色的亮度，取值范围为0-1。明度越高，颜色越亮；明度越低，颜色越暗。

相比于RGB色彩空间，HSV色彩空间的优势在于：

更好的光照鲁棒性：
HSV色彩空间将色彩信息与亮度信息分离，使得色彩识别不易受到光照变化的影响。
更符合人类视觉感知：
HSV色彩空间的三个分量更接近于人类对颜色的感知方式，方便进行色彩选择和调整。
更易于进行色彩分割：
通过设置合适的H、S、V阈值范围，可以轻松地提取出特定颜色的区域。

3. 基于HSV阈值的彩色区域检测方法

基于HSV阈值的彩色区域检测方法主要包括以下步骤：

色彩空间转换：
将图像从RGB色彩空间转换到HSV色彩空间。
阈值设定：
确定目标颜色的H、S、V阈值范围。该步骤是整个方法的关键，需要根据具体应用场景和目标颜色进行调整。

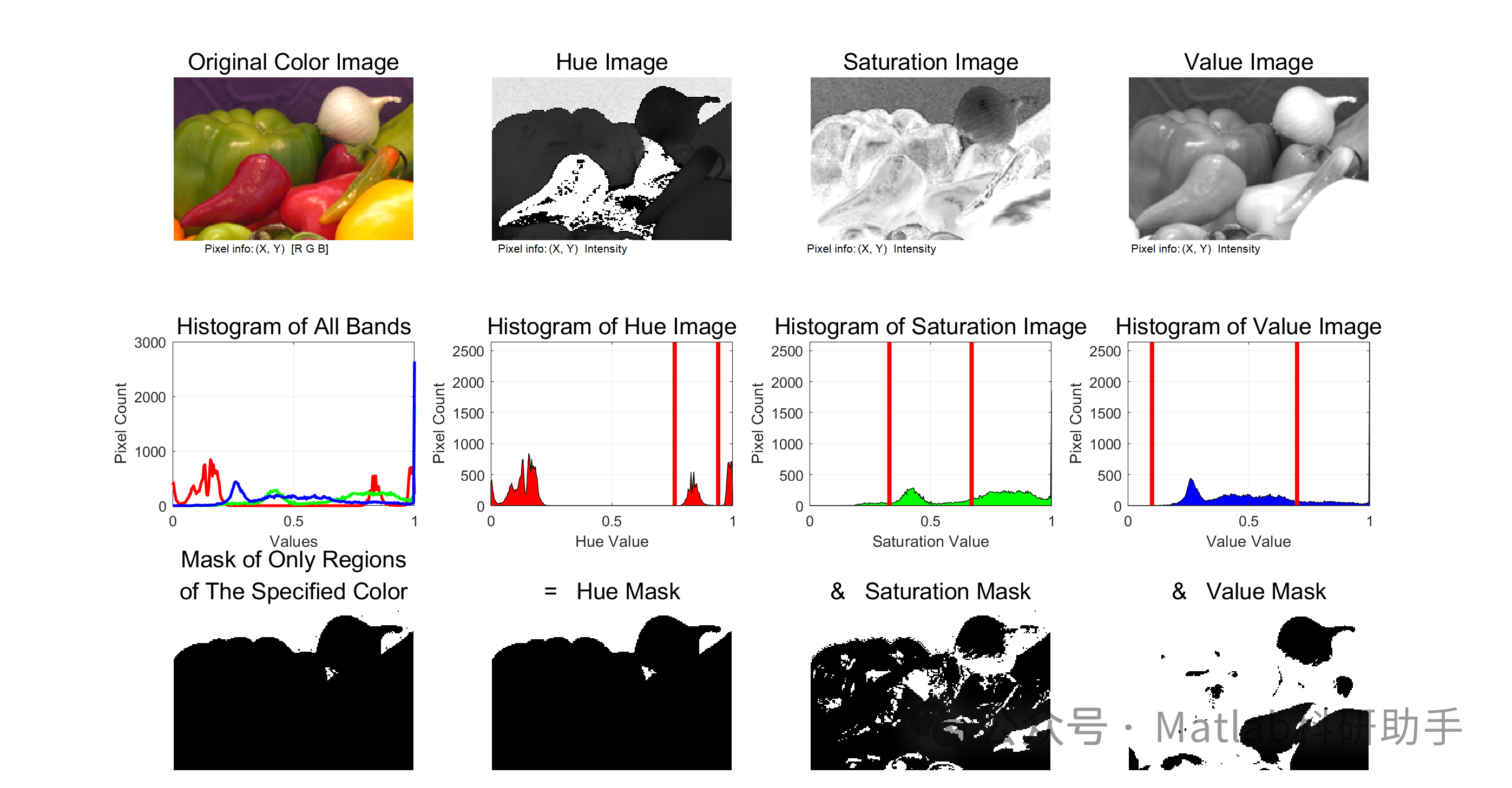

阈值分割：
将图像中每个像素的H、S、V值与设定的阈值范围进行比较，如果像素的H、S、V值均在阈值范围内，则将其标记为目标区域像素，否则标记为背景像素。
图像处理：
对分割后的图像进行一些后续处理，例如，去除噪声、填充孔洞、边缘平滑等，以提高检测结果的质量。

3.1 阈值设定的方法

阈值设定的方法主要有以下几种：

经验法：
根据经验和观察，手动调整H、S、V阈值范围，直到获得满意的检测结果。这种方法简单直观，但需要一定的经验积累，并且难以适应复杂场景。
统计法：
在已知目标区域的样本图像中，统计目标颜色的H、S、V值的分布，然后根据统计结果设置阈值范围。例如，可以使用直方图分析，选取H、S、V值出现频率最高的区间作为阈值范围。
自适应阈值法：
根据图像的局部特征，动态调整H、S、V阈值范围。例如，可以使用基于区域的自适应阈值分割算法，根据每个区域的H、S、V平均值和方差来确定阈值范围。

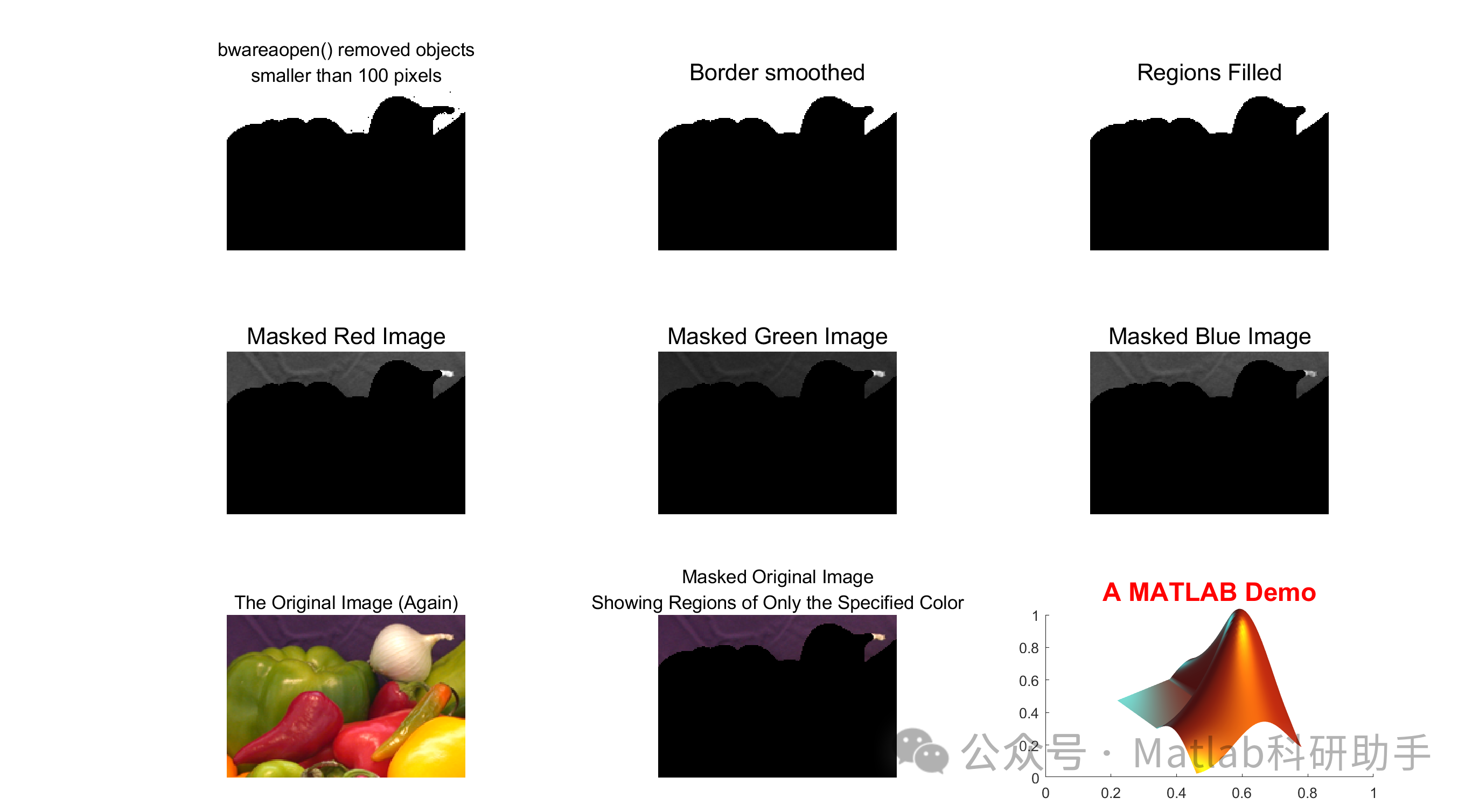

3.2 后续图像处理

阈值分割后得到的图像往往会存在一些噪声和孔洞，需要进行一些后续图像处理来提高检测结果的质量。常见的图像处理方法包括：
