【灵敏度】OFDM 系统在 AWGN 信道下对不同载波频率偏移 （CFO） 的 BER 灵敏度研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

正交频分复用(OFDM)技术以其高频谱效率和抗多径衰落的优势，在无线通信领域得到了广泛应用。然而，OFDM系统对载波频率偏移(CFO)非常敏感，CFO会导致载波间干扰(ICI)和信号衰落，从而显著降低系统的性能。本文针对AWGN信道下OFDM系统对不同CFO的误码率(BER)灵敏度进行了深入研究，分析了CFO对OFDM系统性能的影响机制，并探讨了不同CFO大小对BER的影响程度，为实际OFDM系统设计和CFO补偿策略的制定提供了理论指导。

关键词: 正交频分复用(OFDM); 载波频率偏移(CFO); 加性高斯白噪声(AWGN); 误码率(BER); 载波间干扰(ICI)

1. 引言

随着无线通信技术的快速发展，对频谱资源的需求日益增长。OFDM作为一种高效的调制技术，能够将高速数据流分解为多个低速并行子载波，有效地利用频谱资源，并具有较强的抗多径衰落能力。因此，OFDM技术被广泛应用于各种无线通信标准，如Wi-Fi (IEEE 802.11)、LTE 和 5G。

尽管OFDM具有诸多优点，但它对载波频率偏移(CFO)非常敏感。CFO是由发射机和接收机之间的频率偏差引起的，这种偏差可能是由晶振不匹配、多普勒频移等因素造成的。CFO会导致子载波之间的正交性被破坏，从而引入载波间干扰(ICI)和信号衰落。在高信噪比(SNR)条件下，CFO往往成为限制OFDM系统性能的关键因素。

因此，深入研究CFO对OFDM系统性能的影响，尤其是CFO大小与误码率(BER)之间的关系，对于OFDM系统的设计和优化至关重要。本文针对AWGN信道下OFDM系统对不同CFO的BER灵敏度进行了研究，旨在分析CFO对BER的影响机制，并量化不同CFO大小对系统性能的劣化程度。

2. OFDM系统模型与CFO影响

2.1 OFDM系统模型

一个典型的OFDM系统由以下几个主要模块组成：

• 串并转换:

   将高速串行数据流转换为多个低速并行数据流。

• 调制:

   将并行数据流映射到复数符号，常用的调制方式包括QPSK、QAM等。

• IFFT (Inverse Fast Fourier Transform):

   将频域符号转换为时域信号，实现多载波调制。

• 添加循环前缀(CP):

   在每个OFDM符号前添加CP，用于对抗多径时延扩展，并简化均衡。

• 信道:

   传输信号经过的信道，本文重点关注AWGN信道。

• FFT (Fast Fourier Transform):

   将接收到的时域信号转换回频域。

• 解调:

   将频域符号解映射为数据比特。

• 并串转换:

   将并行数据流转换为串行数据流。

2.2 CFO对OFDM的影响

当存在CFO时，接收端FFT的输入信号受到频率偏差的影响，导致子载波之间的正交性被破坏。

1. 相位旋转:

    指数项e^(j2π(ε/N)k)表示CFO导致每个子载波上的相位旋转，且相位旋转的大小与子载波的索引k成正比。这会导致解调时的判决错误。

2. 载波间干扰(ICI):

    I_k表示其他子载波上的信号对第k个子载波的干扰，即ICI。由于子载波之间的正交性被破坏，原本正交的子载波之间产生了干扰，降低了信号的信噪比。

ICI的强度与CFO的大小密切相关。当CFO较小时，ICI的影响相对较小，主要影响因素是相位旋转。当CFO较大时，ICI的影响变得显著，甚至超过了信号本身，导致系统性能的严重下降。

3. AWGN信道下OFDM系统的BER性能分析

3.1 AWGN信道模型

在AWGN信道下，接收到的信号受到高斯白噪声的干扰。

3.2 CFO对BER的影响分析

在AWGN信道下，CFO对BER的影响主要通过以下两种方式体现：

• 信号衰落:

   CFO会导致子载波之间的相位旋转，从而降低接收信号的幅度，造成信号衰落。

• 载波间干扰(ICI):

   CFO破坏了子载波之间的正交性，导致ICI的产生。ICI会增加接收信号的噪声水平，降低信噪比。

由于以上两种因素的影响，OFDM系统的BER性能会随着CFO的增大而降低。在高信噪比条件下，ICI成为限制BER性能的主要因素。

3.3 BER表达式的推导 (可选)

（这部分涉及到复杂的公式推导，需要根据具体的调制方式和信道模型进行推导，此处略去，仅给出推导方向的概述）

推导BER表达式通常需要考虑以下步骤：

1. 建立接收信号的数学模型，包括信号分量、ICI分量和噪声分量。

2. 计算信号分量的功率、ICI分量的功率和噪声分量的功率。

3. 计算接收信号的信噪比(SNR)或信干噪比(SINR)。

4. 根据具体的调制方式(如QPSK、QAM)，推导出BER与SNR或SINR之间的关系。

5. 分析CFO对BER的影响，尤其是不同CFO大小下的BER性能。

4. 仿真结果与分析

为了验证理论分析的正确性，并进一步研究不同CFO大小对BER的影响程度，我们进行了仿真实验。仿真参数如下：

• 子载波数量：N = 64

• 循环前缀长度：CP = N/4

• 调制方式：QPSK

• 信道：AWGN

• 归一化CFO：ε = 0, 0.05, 0.1, 0.2, 0.5

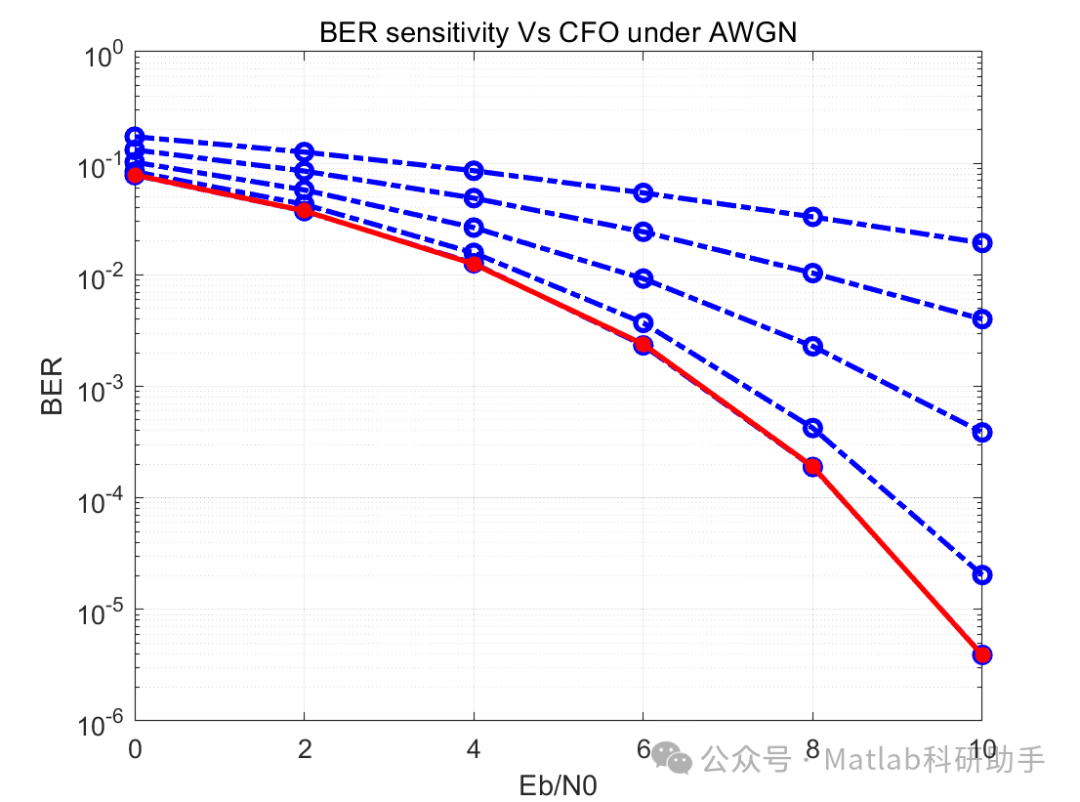

仿真结果如图所示 (此处需要插入仿真结果图表)。从图中可以看出：

1. 当CFO为0时，BER性能最好，随着信噪比的增大，BER迅速下降。

2. 当CFO不为0时，BER性能下降，且CFO越大，BER性能越差。

3. 当CFO较小时（如ε = 0.05），BER性能下降相对较小，主要影响因素是相位旋转。

4. 当CFO较大时（如ε = 0.2, 0.5），BER性能显著下降，且在高信噪比条件下，BER出现“地板效应”，即随着信噪比的增大，BER不再下降，而是保持在一个较高的水平。这是因为ICI的影响变得非常显著，限制了BER性能的进一步提升。

5. CFO补偿方法

由于CFO对OFDM系统性能的严重影响，在实际系统中必须采取有效的CFO补偿措施。常见的CFO补偿方法包括：

• 基于导频的CFO估计与补偿:

   在OFDM符号中插入导频符号，利用导频符号估计CFO，然后对接收信号进行频率校正。

• 基于循环前缀的CFO估计与补偿:

   利用循环前缀的冗余信息估计CFO，然后进行补偿。

• 盲CFO估计与补偿:

   在不需要任何辅助信息的情况下，直接从接收信号中估计CFO，然后进行补偿。

选择合适的CFO补偿方法需要综合考虑系统的复杂度、精度要求和应用场景。

6. 结论

本文针对AWGN信道下OFDM系统对不同CFO的BER灵敏度进行了研究，分析了CFO对OFDM系统性能的影响机制，并探讨了不同CFO大小对BER的影响程度。仿真结果表明，CFO会导致BER性能的显著下降，且CFO越大，BER性能越差。在高信噪比条件下，ICI成为限制BER性能的主要因素。

本文的研究结果对于OFDM系统的设计和优化具有重要的指导意义。为了保证OFDM系统的性能，必须采取有效的CFO补偿措施。未来的研究方向可以包括：

• 研究更复杂的信道条件下CFO对OFDM系统性能的影响。

• 开发更高效的CFO估计与补偿算法。

• 研究如何降低OFDM系统对CFO的灵敏度。

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
