图像处理技术作为计算机视觉领域的重要组成部分，在现代社会中扮演着日益关键的角色。从医疗影像分析到自动驾驶，再到安防监控，图像处理的应用无处不在。而霍夫变换，作为一种经典且强大的图像处理技术，在图像特征提取和目标检测方面发挥着举足轻重的作用。本文将深入探讨基于霍夫变换的图像处理学习，从其基本原理、算法实现到应用场景，力求全面阐述其在图像处理领域的重要性。

一、霍夫变换的基本原理与思想

霍夫变换 (Hough Transform) 是一种在图像中检测特定形状的特征提取技术。它通过将图像空间中的点转换到参数空间中的曲线或曲面，进而将检测问题转化为在参数空间中寻找峰值的问题。这种方法能够有效处理图像中的噪声和不完整性，即使图像存在部分遮挡或断裂，也能准确地检测出预定义的形状。

其核心思想是将图像空间中的每一个像素点映射到参数空间中，每一个点在参数空间对应一条曲线或曲面，如果图像空间中的多个点共线或共圆，那么它们在参数空间对应的曲线或曲面将会相交于一点。通过统计参数空间中交点的数量，可以判断图像空间是否存在目标形状，以及该形状的具体参数。

例如，在检测直线时，通常使用极坐标形式的直线方程：ρ = x * cos(θ) + y * sin(θ)，其中ρ表示原点到直线的距离，θ表示直线的法线与x轴的夹角。对于图像空间中的每一个点 (x, y)，可以将不同的θ值带入方程，计算对应的ρ值，从而得到一条在 (ρ, θ) 参数空间中的曲线。图像空间中在同一条直线上的所有点，它们在 (ρ, θ) 参数空间中对应的曲线将会相交于同一点，该点的坐标值 (ρ*, θ*) 即为该直线的参数。

二、霍夫变换的算法实现

霍夫变换的算法实现可以概括为以下几个步骤：

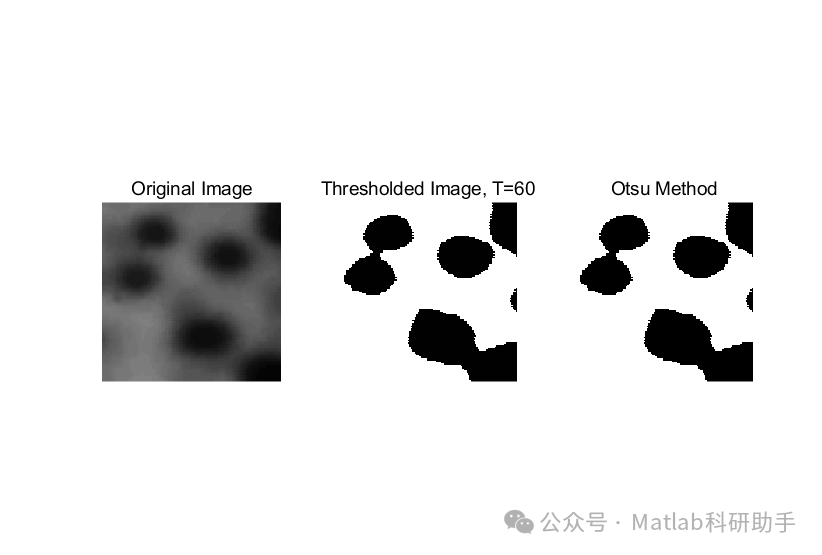

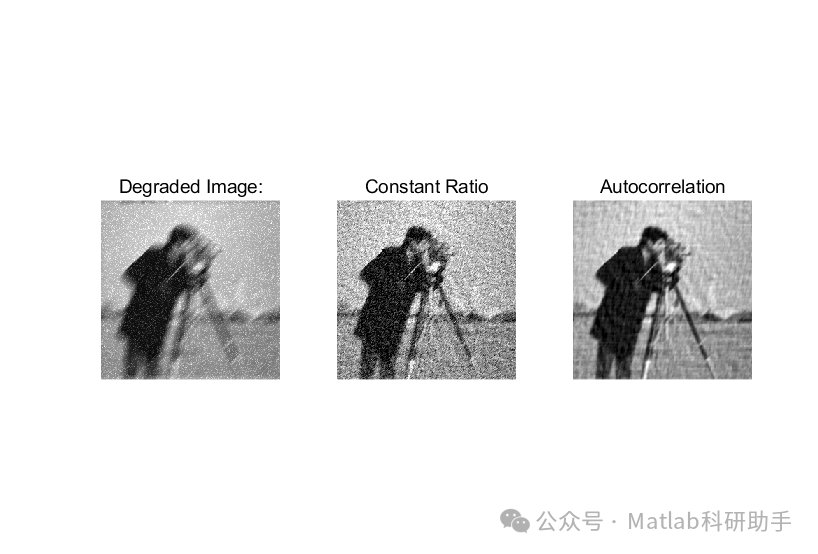

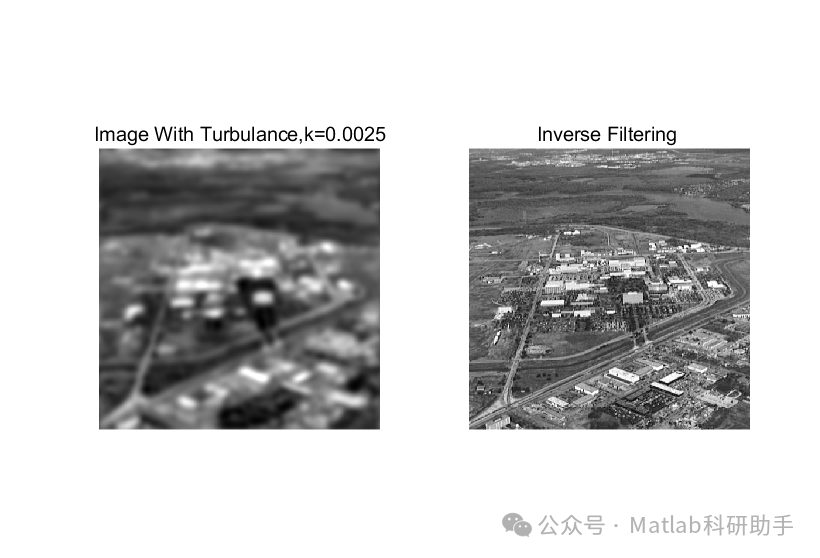

图像预处理： 包括边缘检测、降噪等操作。常见的边缘检测算法有Sobel算子、Canny算子等，降噪算法有均值滤波、高斯滤波等。预处理的目的是提取出图像中与目标形状相关的边缘点，并尽可能减少噪声的干扰，从而提高霍夫变换的准确性和效率。
参数空间量化： 将参数空间进行离散化，划分成一个个小格子，每个格子代表一个参数组合。量化的精度直接影响检测的精度，过粗的量化会导致漏检或误检，过细的量化会增加计算复杂度。
累加器构建： 构建一个累加器数组，其维度与参数空间的维度相同。累加器数组的每一个元素代表一个参数组合对应的计数器。
参数空间映射： 对于每一个边缘点，遍历所有可能的参数组合，计算对应的参数值，并在累加器数组中对应的格子中累加计数。例如，在检测直线时，对于每一个边缘点 (x, y)，遍历所有可能的θ值，计算对应的ρ值，并在累加器数组 accumulator[ρ][θ] 中累加计数。
峰值检测： 在累加器数组中寻找峰值，峰值的位置代表了参数空间中聚集点的位置，即图像空间中目标形状的参数。可以通过设置阈值来筛选峰值，避免噪声的干扰。
参数提取： 根据峰值的位置，提取对应的参数值，从而确定目标形状的具体参数。例如，在检测直线时，提取的参数值为 (ρ*, θ*)，可以根据这些参数绘制直线。

三、霍夫变换的变体与优化

为了提高霍夫变换的效率和精度，研究者们提出了许多变体和优化方法：

概率霍夫变换 (Probabilistic Hough Transform)： 该方法不是对所有边缘点进行参数空间映射，而是随机抽取一部分边缘点进行计算，从而降低了计算复杂度。同时，该方法还能直接得到线段的起点和终点，而不仅仅是直线的参数。
广义霍夫变换 (Generalized Hough Transform)： 该方法可以检测任意形状，而不仅仅是直线或圆。它需要事先训练一个模板，记录目标形状的边缘点相对于参考点的坐标偏移量。在检测时，对于每一个边缘点，根据模板计算可能的参考点位置，并在累加器数组中累加计数。
基于梯度信息的霍夫变换： 在参数空间映射时，利用边缘点的梯度信息，可以减少需要遍历的参数组合，从而提高效率。例如，在检测直线时，利用边缘点的梯度方向，可以缩小θ的搜索范围。
多分辨率霍夫变换： 将图像进行多分辨率处理，在低分辨率的图像上进行快速搜索，然后在高分辨率的图像上进行精细调整，从而提高检测效率。

四、霍夫变换的应用场景

霍夫变换在图像处理领域有着广泛的应用：

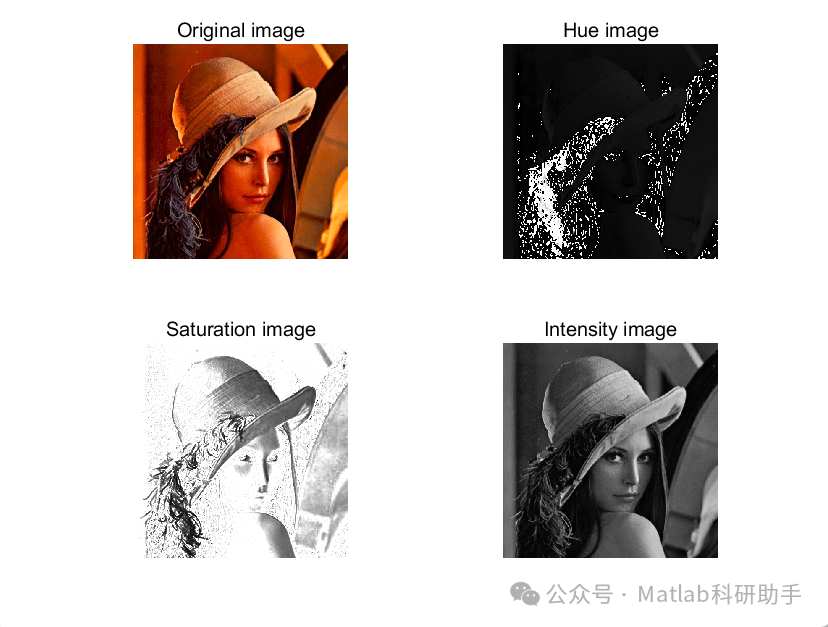

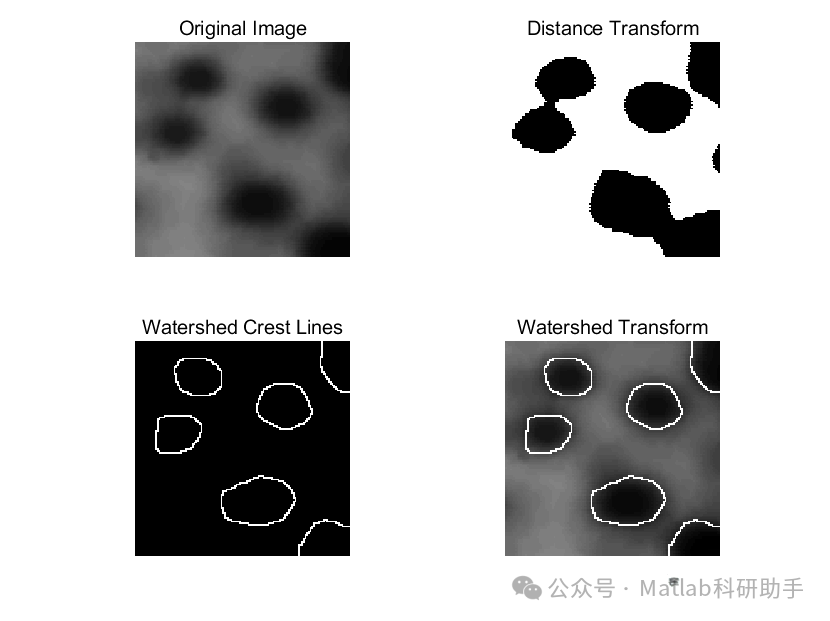

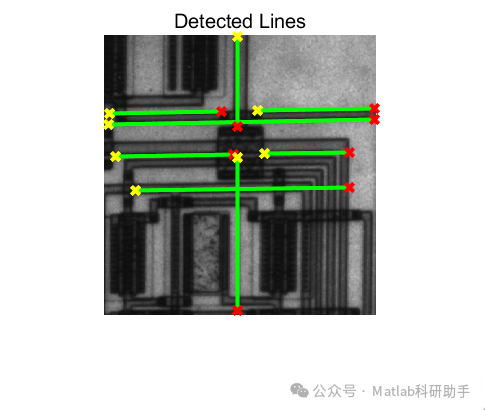

直线检测： 用于检测图像中的直线，例如检测道路边缘、建筑物边缘、管道边缘等。
圆检测： 用于检测图像中的圆形，例如检测硬币、球体、车轮等。
椭圆检测： 用于检测图像中的椭圆形，例如检测人脸、眼睛等。
人脸检测： 结合广义霍夫变换和人脸模板，可以实现人脸检测。
目标跟踪： 在视频序列中，可以利用霍夫变换检测目标形状，并跟踪其位置变化。

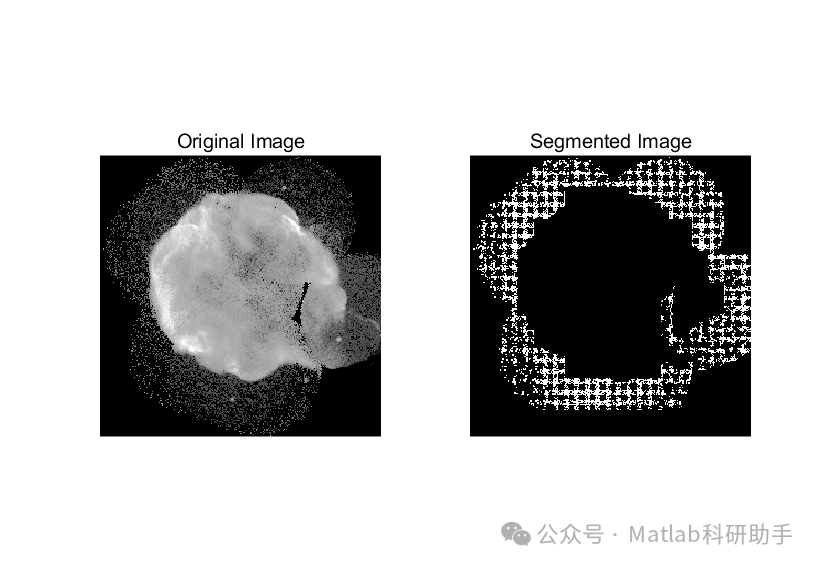

医学图像分析： 可以用于检测医学图像中的特定结构，例如检测肿瘤、血管等。
自动驾驶： 可以用于检测道路标线、交通标志等。

五、霍夫变换的优缺点分析

霍夫变换的优点在于：

鲁棒性强：
能够处理图像中的噪声和不完整性。即使图像存在部分遮挡或断裂，也能准确地检测出预定义的形状。
通用性强：
可以扩展到检测任意形状，只需要修改参数空间和累加器构建方法。

霍夫变换的缺点在于：

计算复杂度高：
需要遍历所有可能的参数组合，计算量较大。
对参数空间量化敏感：
量化精度直接影响检测的精度和效率。
容易受到噪声的干扰：
噪声会导致参数空间中出现 spurious peaks，从而导致误检。

六、总结与展望

霍夫变换作为一种经典的图像处理技术，在图像特征提取和目标检测方面发挥着重要作用。尽管其存在计算复杂度高、对参数空间量化敏感等缺点，但通过各种变体和优化方法，可以有效提高其效率和精度。随着计算机硬件的不断发展和深度学习技术的兴起，未来的霍夫变换将更加智能化和高效化。例如，可以利用深度学习网络自动学习目标形状的特征，并根据图像内容自适应地调整参数空间量化精度，从而实现更加鲁棒和准确的目标检测。
