Android mvvm 之 databinding 原理

本文为原创内容，转载请注明出处——小舍

目录

• 1 Data Binding 的结构
  • 1.1 rebind 行为
  • 1.2 observe data 行为
  • 1.3 observe view 行为
• 2 样例分析——谷歌 sunflower 的改造
  • 2.1 Data——FakeData
  • 2.2 View——fragment_plant_detail.xml
  • 2.3 ViewDataBinding——FragmentPlantDetailBinding
  • 2.4 adapter 绑定说明
• 3 免 findViewById 的实现

1 Data Binding 的结构

作为在 Android 开发中体现 MVVM 架构思想的 Data Binding，其核心是 观察者模式 的特定实现。首先，它有三个主要的实体：

1. Data：与 View 相关的数据，它可以是 View 的可观察者对象；
2. View：展示给用户的视图，如果有交互功能且能更新数据，它可以是 Data 的可观察者对象；
3. ViewDataBinding：连接 Data 和 View 的中介，当 Data 或 View 作为可观察者对象时，它充当可观察者对象的代理。假如当我们写了一个名为 demo.xml 的 Data Binding 的 layout 文件后，编译工具会生成一个相应的类——DemoBinding，它的原型就是 ViewDataBinding。我们通常通过 DataBindingUtil.inflate(inflater, R.layout.demo, container, false)来实例化的 DemoBinding 对象，即 ViewDataBinding。

其次，它主要提供了以下三个方面的功能：

1. 将特定的 View 与特定的 Data 进行绑定，便于模块化；
2. View 自动感知和响应 Data 的变化，使得处理数据的业务层不必关心 View 的状态，便于解耦；
3. Data 也可以自动同步带有交互功能的 View 对数据的修改，使得 UI 层的交互不必担心数据是否能同步 View 状态的问题，仍然便于解耦。

基于这三个功能，Data Binding 的结构也可以划分为三个行为模式，以下一一介绍：

1.1 rebind 行为

首先，Data 往往是一个数据的集合，数据绑定的第一步就是要将整个 Data 集合绑定到 View，比如初始化和数据的整体更新，如下图所示：

可以观察到，rebind 的过程就是一个简单的赋值操作，将 View 的值设置为 Data，只不过由 ViewDataBinding 这个代理来完成这个工作。图中的 _all参数表示将 View 的所有需要更新的节点都设置为 Data 的所有对应的成员值。当我们在 layout 文件中进行如下设置时，ViewDataBinding 将代理完成 View 中所有数据绑定节点的 data rebind 操作：

<data>
    <variable
        name="demoData"
        type="com.sample.DemoData" />
</data>
...

<!-- 将 DemoData.element1 绑定到 ChildView1 -->
<ChildView1
    android:id="..."
    android:width="..."
    android:height="..."
    app:element1="@{demoData.element1}"/>
...

<!-- 将 DemoData.element2 绑定到 ChildView2 -->
<ChildView2
    android:id="..."
    android:width="..."
    android:height="..."
    android:text="@{demoData.element2}"/>
...

1.2 observe data 行为

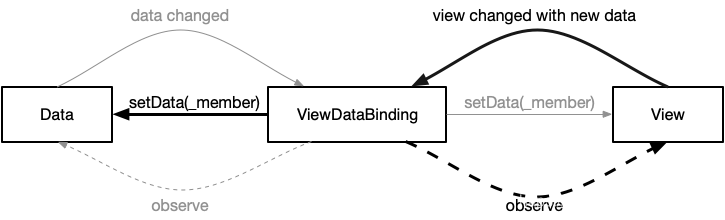

有时候，我们并不需要每次更新整个 Data 集合，而只需要更新集合中的某一个成员。我们希望看到的结果是，当 Data.element_i 发生变化的时候，View.child_i 更新就可以了，而不需要将 View 的所有视图节点都重新渲染一遍。要做到这一点，我们必须要让 View 可以观察 Data 的行为。换句话说，Data 是一个可观察者对象——这是 Data Binding 中另一个魅力所在，其行为模式如下：

我们可以将任何数据作为一个 Observable，然后将 ViewDataBinding 作为 View 的代理观察者，订阅 Data 的成员变化，一旦 Data 成员变化，便通知所有观察者对象——即 ViewDataBinding，然后 ViewDataBinding 再将 View 的相应节点的值设置为 Data 相应成员的新值——即图中的 _member参数。

在 Data Binding 框架中，将 Data 设置为 Observable 的方式类似于下面的代码：

public class DemoData extends BaseObservable {

    private int element;

    // 定义其它成员，省略

    @Bindable
    public int getElement() {

        return this.element;
    }

    public void setElement(int e) {

        this.element = e;
        notifyPropertyChanged(BR.element);
    }

    // 省略其它成员操作
}

这里有三个关键部分：

1. BaseObservable：可观察者基类（实际的祖先基类是一个 Observable 接口），实现改接口后，ViewDataBinding 就会在每次 rebind 的时候去订阅 Data 的变化；
2. @Bindable 标注：声明该成员是可被观察的，以及在 layout 中可以以 Data.xxx（标注的方法名如果为 getXXX）的方式进行访问；
3. notifyPropertyChanged 方法：BaseObservable 用于通知具体成员发送变化的方法，只要该方法被调用，ViewDataBinding 就会检索出是哪一个 element 的变化，并只对 View 相应的节点进行更新。

1.3 observe view 行为

在开发中，根据业务需求，我们一般能遇到两种类型的 View：

• 一种是只用于展示的 View，它只展示 UI 状态，而不反馈状态，我们称之为 单工View；
• 另一种除了展示以外，还会反馈状态给监听者，我们称之为 双工View。

在 Android 的 UI事件流中，因为所有的 View 都是可以反馈状态的，所以准确来说，所有的 View 其实都是双工的。我们在这里区分单工和双工是针对业务需求的，比如：我们很多的视图只需要它们展示就可以了，不需要监听它们的状态变化，那么我们将其归为单工View。

费尽心思进行这样的划分，是因为，单工View 只需要有 observe data 行为就可以了；而双工View 往往就需要 observe view 行为。具体来说，在反馈状态时需要更新 Data 的双工 View，我们需要进行 observe view 行为。

因为双工View 会更新 Data，所以为了保证数据的一致性，Data 需要观察双工View 的状态变化。要做到这一点，这样的双工View 必须是一个可观察者对象。得益于 UI事件流的实现，双工View天然是可观察的（只要能反馈状态，就意味着能被观察）。在自定义的双工View中，可以间接引用 ViewDataBinding，这样 ViewDataBinding 就可以代理 Data 订阅 View 的状态变化：

图中我们可以看到，observe view 行为是伴随着 observe data 行为一起实现的。我们可以单独只实现 observe data 行为，但是如果要实现 observe view，必须同时实现 observe data 行为，因为该双工View 本身是也是要绑定 Data 的，也需要观察 Data 的变化——即 observe view 行为的实现需要通过双向绑定来达到，View 和 Data 同时都是对方的可观察者对象。

Data Binding 的原理基本上都在这三种行为模式的图解上，为了更深入一些实现的细节，我们下面通过一个样例来分析一下。

2 样例分析——谷歌 sunflower 的改造

sunflower app 是谷歌推出的 jetpack 库应用的最佳实践，官方只提供了 kotlin 的版本，如果大家更想看 java 版本，我改写了一个，文末放送。

我们通过 sunflower 中的一个植物种植详情页面作为具体的案例分析。为了说明 observe view 行为，我对原来的实现做了一些修改，具体不表，大家直接看现有修改后的代码分析就可以了。另外，代码也不会全贴，只贴出少量关键代码便于大家抓住重点理解。

2.1 Data——FakeData

我们定义了一个数据类——FakeData，其中有两个成员：

• viewModel：植物的详细信息，用于 data observe 行为分析；
• name: 一个测试字段，表示页面标题，用于 view observe 行为分析；

其代码如下：

public class FakeData extends BaseObservable {

    private PlantDetailViewModel viewModel;
    private String name;

    public void setViewModel(PlantDetailViewModel viewModel) {

        this.viewModel = viewModel;

        // 同时通知 plant 和 isPlanted 的变化，因为这两个成员被保存在组合成员 viewModel 里
        notifyPropertyChanged(BR.plant);
        notifyPropertyChanged(BR.isPlanted);
    }

    @Bindable
    public Plant getPlant() {

        return viewModel != null ? viewModel.getPlant() : null;
    }

    @Bindable
    public Boolean getIsPlanted() {

        return viewModel != null ? viewModel.getIsPlanted() : false;
    }

    public void setName(String name) {

        this.name = name;

        // 通知 ViewDataBinding，name 成员变化了
        notifyPropertyChanged(BR.name);
    }

    @Bindable
    public String getName() {

        return name;
    }
}

这里，FakeData 暴露给外面的成员实际是三个：plant，isPlanted，name。其中 plant 和 isPlanted 由 viewModel 提供，所以当更新 viewModel 时，必须同时通知 ViewDataBinding 两个属性的更新。

2.2 View——fragment_plant_detail.xml

植物详情页的布局文件便是我们的 View 定义，我们只关注它与 FakeData 绑定的部分，且只列出部分节点：

<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <data>
        <!-- rebind -->
        <variable
            name="fakeData"
            type="com.google.samples.apps.sunflower.data.FakeData" />

        <!-- 其它Data声明 -->
        ......
    </data>

    <androidx.coordinatorlayout.widget.CoordinatorLayout
        ...>
    ......

            <!-- ① 绑定：observe data（赋值绑定） -->
            <com.google.android.material.appbar.CollapsingToolbarLayout
                android:id="@+id/toolbar_layout"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:fitsSystemWindows="true"
                app:contentScrim="?attr/colorSurface"
                app:statusBarScrim="?attr/colorSurface"
                app:collapsedTitleGravity="center"
                app:collapsedTitleTextAppearance="@style/TextAppearance.Sunflower.Toolbar.Text"
                app:layout_scrollFlags="scroll|exitUntilCollapsed"
                app:title="@{fakeData.name}"
                app:titleEnabled="false
