第28课 图片处理

概述

本文将介绍在Silverlight 2中进行图片的处理，包括图片的拉伸、裁剪、半透明遮罩等内容。

创建图片

创建图片，我们可以直接使用Image控件或者在上一篇讲过的ImageBrush，使用ImageBrush可以填充图形或者控件的前景色、背景色等，只需要指定ImageSource属性。注意，在Silverlight 2 Beta 1中，目前似乎只支持.png格式的图片。

Canvas Background="#CDFCAE">
    Rectangle Canvas.Left="20" Canvas.Top="80"
               Width="240" Height="136" RadiusX="15" RadiusY="15">
        Rectangle.Fill>
            ImageBrush ImageSource="a1.png">ImageBrush>
        Rectangle.Fill>
    Rectangle>

    Image Source="b1.png" Canvas.Left="320" Canvas.Top="80">Image> Canvas>

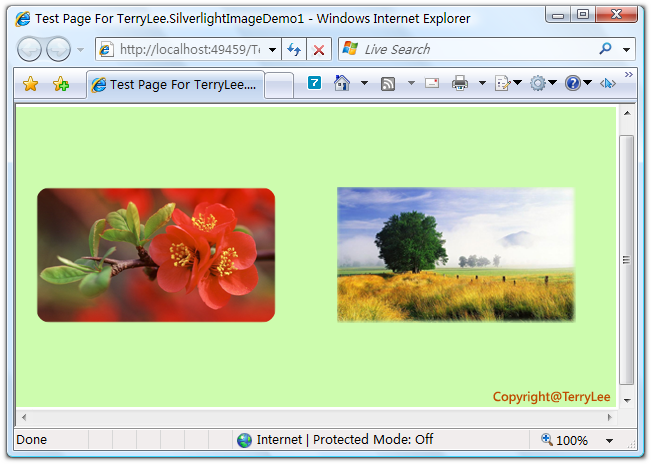

运行后如下所示：

图片拉伸

当我们创建了一个图片的时候，如果不指定它的宽度和高度，它将会使用默认的规格来显示；如果指定了高和宽，图片将显示在指定高和宽的矩形区域内。可以通过苏醒Stretch来指定图片如何填充在该区域内，即图片拉伸。Stretch属性具有四个可选值：

None：不对图片进行拉伸以便填充规定的尺寸。

Uniform：按比例进行拉伸，直到有一边满足规定的尺寸区域为止，其余部分不会被填充，按最小尺寸填充。

UniformToFill：按比例进行拉伸，直到完全填充规定的尺寸区域为止，超出该区域的将会被裁剪，按最大尺寸填充。

Fill：不按比例拉伸，完全填充规定的尺寸区域，将会破坏图像的比例。

Stretch默认的属性是Uniform，为了更直观的看到这个四个值的区别，下面看一个例子，我们使用一个规格尺寸为160*90图片，中间带一个小的正方形：

在页面上放置四个Border控件，大小为220*220，并在其中各放置一个Image，图片的大小也定义为220*220，设置四个Image的Stretch属性分别为None、Uniform、UniformToFill、Fill，如下所示：

Canvas Background="#CDFCAE">
    Border BorderBrush="Black" BorderThickness="3"
            Width="220" Height="220" Canvas.Left="40" Canvas.Top="50">
        Image Source="a2.png" Stretch="None" Width="220" Height="220">Image>
    Border>

    Border BorderBrush="Black" BorderThickness="3"
            Width="220" Height="220" Canvas.Left="330" Canvas.Top="50">
        Image Source="a2.png" Stretch="Uniform" Width="220" Height="220">Image> Border> Border BorderBrush="Black" BorderThickness="3" Width="220" Height="220" Canvas.Left="330" Canvas.Top="330"> Image Source="a2.png" Stretch="UniformToFill" Width="220" Height="220">Image> Border> Border BorderBrush="Black" BorderThickness="3" Width="220" Height="220" Canvas.Left="40" Canvas.Top="330"> Image Source="a2.png" Stretch="Fill" Width="220" Height="220">Image> Border> Canvas>

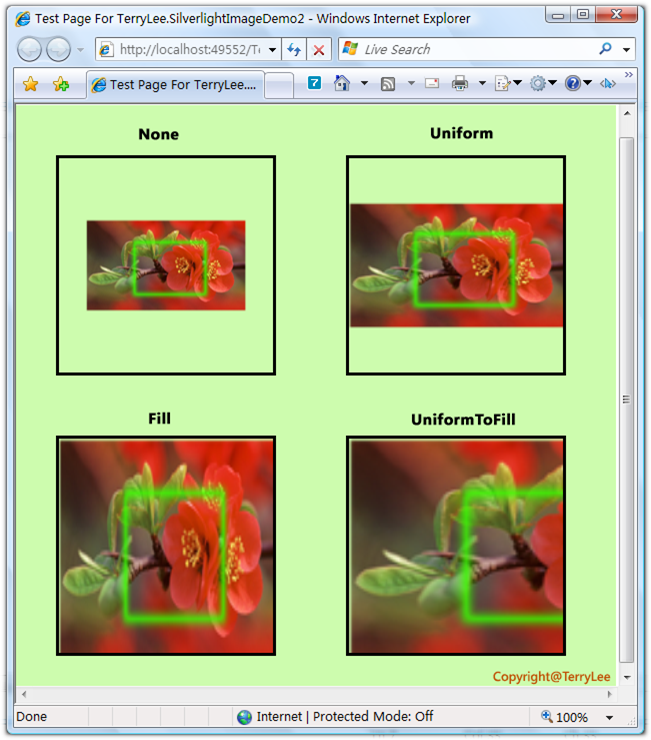

运行后可以很明显的看到这个四个值的区别，如下图所示：

裁剪图片

有时候我们只需要显示出图片的一部分，可以使用Clip属性对图片进行裁剪，在Clip属性中我们可以设置任意的几何图形，注意是Geometry而非前面讲过的Shape，关于Geometry后面会专门讲到。如下面的例子，裁剪出一个椭圆的区域：

Canvas Background="#CDFCAE">
    Image Source="a1.png" Canvas.Left="40" Canvas.Top="80">Image>
    Image Source="a1.png" Canvas.Left="320" Canvas.Top="80">
        Image.Clip>
            EllipseGeometry Center="120,68" RadiusX="100" RadiusY="60"> EllipseGeometry> Image.Clip> Image> Canvas>

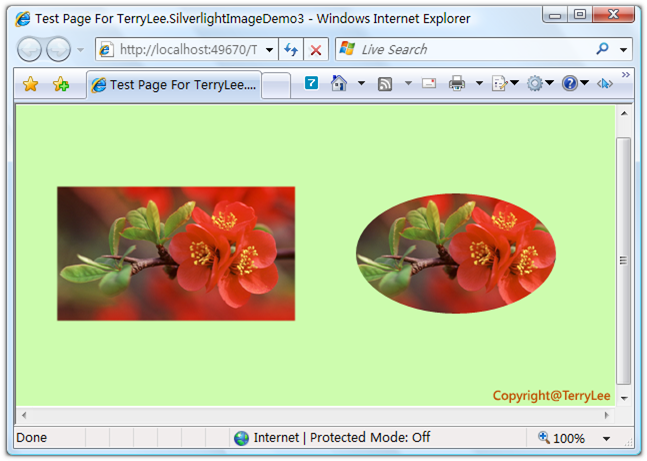

运行后效果如下所示：

半透明遮罩

使用图片的OpacityMask属性，可以解释为通过用OpacityMask属性指定的画刷的alpha通道值来遮掩图片的alpha通道值，可以使用的画刷有LinearGradientBrush, RadialGradientBrush和ImageBrush，而对于SolidColorBrush则可以直接通过Opacity属性实现。如下面的例子，我们对图片做一些渐变的效果：

Canvas Background="#CDFCAE">
    Image Source="a1.png" Canvas.Left="160" Canvas.Top="80" Opacity="0.7">
        Image.OpacityMask>
            LinearGradientBrush StartPoint="0,0" EndPoint="1,0">
                GradientStop Offset="0.0" Color="#00000000" /> GradientStop Offset="1.0" Color="#FF000000" /> LinearGradientBrush> Image.OpacityMask> Image> Canvas>

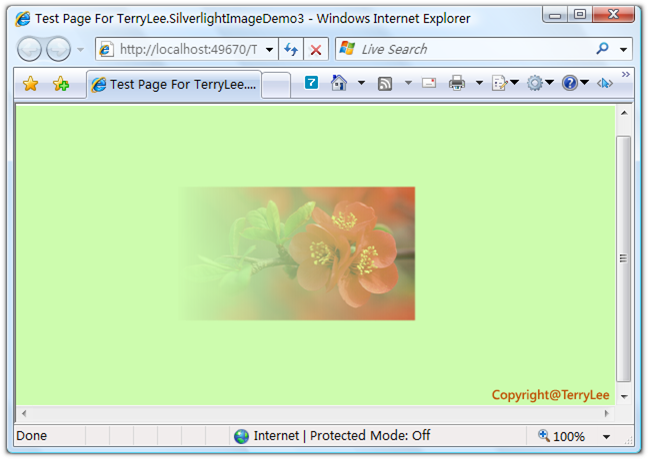

运行后效果如下：

结束语

本文介绍了Silverlight中对于图片的处理，在后面我们还将利用这些知识做一个综合实例——实现图片的倒影效果。
