第26课 基本图形

概述

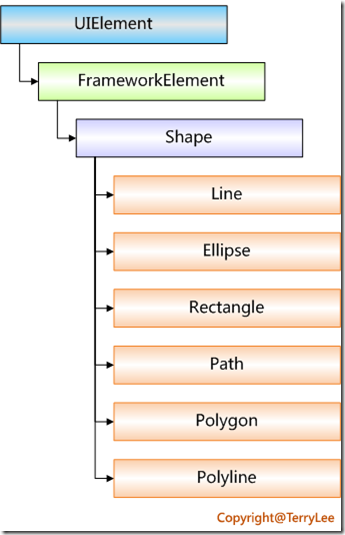

本文将简单介绍Silverlight中的基本图形，主要有Line、Ellipse、Rectangle、Path、Polygon、Polyline六种，它们之间的继承关系如下所示：

在Silverlight中，所有的图形几乎都具有如下几个重要的属性：

Stroke：对边框线填充

StrokeThickness：边框线的宽度

Fill：对图形进行填充

Line

Line顾名思义，在两点之间画出一条直线，需要指定起始点（X1、Y1）和终结点（X2、Y2）的坐标。如下面的例子：

Canvas Background="#CDFCAE">
    Line Canvas.Top="20" Canvas.Left="20"
          X1="20" Y1="20" X2="400" Y2="20"
          Stroke="#FF9900" StrokeThickness="4">
    Line>

    Line Canvas.Top="40" Canvas.Left="20"
          X1="20" Y1="40" X2="200" Y2="180"
          Stroke="#0099FF" StrokeThickness="5">
    Line>

    Line Canvas.Top="20" Canvas.Left="240"
          X1="220" Y1="20" X2="220" Y2="200"
          StrokeThickness="6">
        Line.Stroke> LinearGradientBrush StartPoint="0,0"> GradientStop Color="#FFFFFF" Offset="0.0" /> GradientStop Color="#307801" Offset="1.0" /> LinearGradientBrush> Line.Stroke> Line> Canvas>

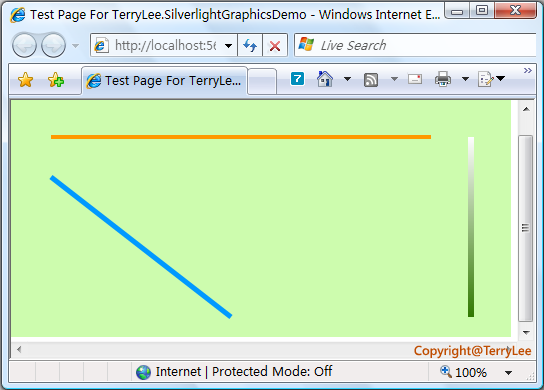

运行后如下所示，分别画出三条直线：

Ellipse

Ellipse即椭圆形，如果设置长和高相等，画出来将是圆形，主要的属性还是前面说的那三个。如下面的示例：

Canvas Background="#CDFCAE">
    Ellipse Canvas.Top="20" Canvas.Left="40"
             Width="160" Height="80" Fill="#FF9900"
             Stroke="Black" StrokeThickness="3">
    Ellipse>

    Ellipse Canvas.Top="20" Canvas.Left="260"
             Width="180" Height="100">
        Ellipse.Fill>
            RadialGradientBrush GradientOrigin="0.5,0.5" Center="0.5,0.5" RadiusX="0.5" RadiusY="0.5"> GradientStop Color="#0099FF" Offset="0" /> GradientStop Color="#FF0000" Offset="0.25" /> GradientStop Color="#FCF903" Offset="0.75" /> GradientStop Color="#3E9B01" Offset="1" /> RadialGradientBrush> Ellipse.Fill> Ellipse> Ellipse Canvas.Top="120" Canvas.Left="160" Width="100" Height="100" Fill="#FF9900" Stroke="#000000" StrokeThickness="2"> Ellipse> Canvas>

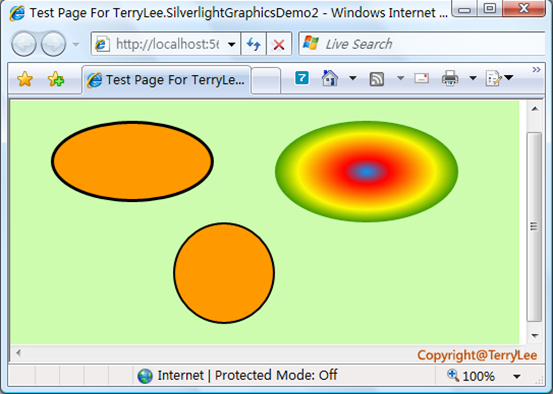

运行后如下所示，显示三个椭圆形：

Rectangle

Rectangle看名称就知道是矩形，设置长度和高度相等则为正方形，其主要的属性还是开始我们提到的那三个，同时还可以通过RadiusX和RadiusY来设置它的圆角效果，看下面的例子：

Canvas Background="#CDFCAE">
    Rectangle Canvas.Top="20" Canvas.Left="40"
         Width="160" Height="80" Fill="#FF9900"
         Stroke="Black" StrokeThickness="3">
    Rectangle>

    Rectangle Canvas.Top="20" Canvas.Left="260"
         Width="180" Height="100">
        Rectangle.Fill>
            RadialGradientBrush GradientOrigin="0.5,0.5" Center="0.5,0.5" RadiusX="0.5" RadiusY="0.5"> GradientStop Color="#0099FF" Offset="0" /> GradientStop Color="#FF0000" Offset="0.25" /> GradientStop Color="#FCF903" Offset="0.75" /> GradientStop Color="#3E9B01" Offset="1" /> RadialGradientBrush> Rectangle.Fill> Rectangle> Rectangle Canvas.Top="120" Canvas.Left="120" Width="100" Height="100" Stroke="#000000" StrokeThickness="2" RadiusX="15" RadiusY="15"> Rectangle.Fill> LinearGradientBrush StartPoint="0,1"> GradientStop Color="#FFFFFF" Offset="0.0" /> GradientStop Color="#FF9900" Offset="1.0" /> LinearGradientBrush> Rectangle.Fill> Rectangle> Canvas>

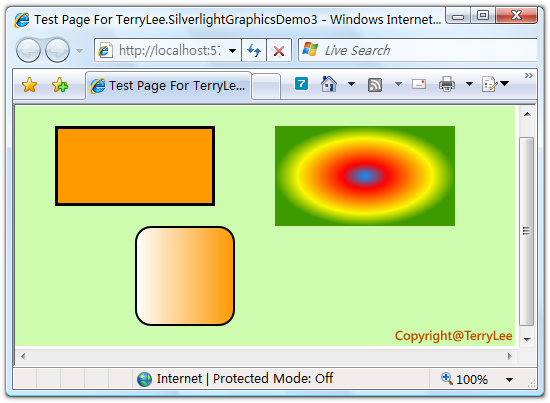

运行后如下所示，其中有两个加上了渐变效果：

Path

相比较前面三个简单的图形来说，Path相对来说比较复杂，它用来画出一系列的相连的圆弧或者线条，可以称之为“轨迹”，使用它可以画出任意复杂的形状，主要通过Data属性来展现。一个简单的Path声明示例如下：

Canvas Background="#CDFCAE">
    Path Stroke="Orange" StrokeThickness="3"
          Data="M 10,40 L 300,40 V 100 H 240 S 300,240 400,175">
    Path>
Canvas>

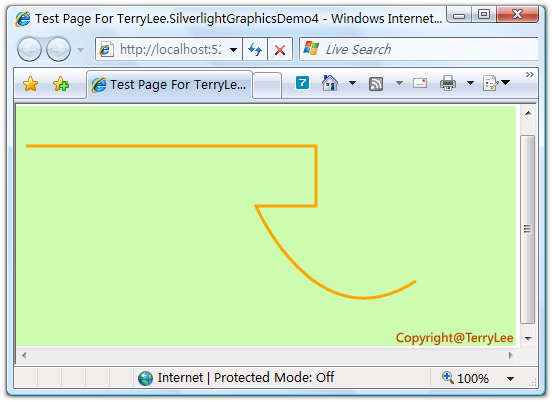

运行后如下所示：

这里对Data做一下简单的解释，Silverlight提供了一种称之为“迷你语言”的属性句法，来描述如何画出轨迹形状，包括M（移动命令，起始点）、L（直线，结束点）、H（水平线）、V（垂直线）、C（三次贝塞尔曲线）、Q（两次贝塞尔曲线）、A（椭圆弧曲线）、Z（结束命令）等。更为详细的使用大家可以参考SDK。

Polygon

Polygon用来画多边形，需要用Points属性来指定几个特定的点，至于画几边形，要看你定义几个点了（要看救生员啥时救他—宋丹丹语录），它会自动闭合。

Canvas Background="#CDFCAE">
    Polygon Canvas.Left="50" Canvas.Top="50"
             Points="50,20 300,20 300,160 200,160"
             Stroke="Green" StrokeThickness="3" Fill="Orange">
    Polygon>
Canvas>

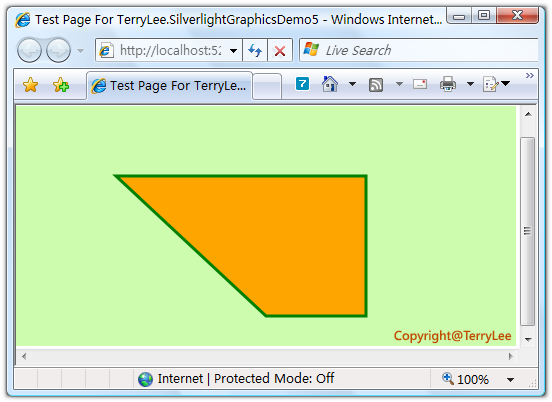

每一个点之间用空格分开，运行后如下所示：

Polyline

Polyline用来画多边线，与上面的Polygon不同的地方是它不一定要是闭合的，同样用Points属性来指定几个特定的点，我们定义一个跟上面的示例一样的Polyline：

Canvas Background="#CDFCAE">
    Polyline Canvas.Left="50" Canvas.Top="50"
             Points="50,20 300,20 300,160 200,160"
             Stroke="Green" StrokeThickness="3" Fill="Orange">
    Polyline>
Canvas>

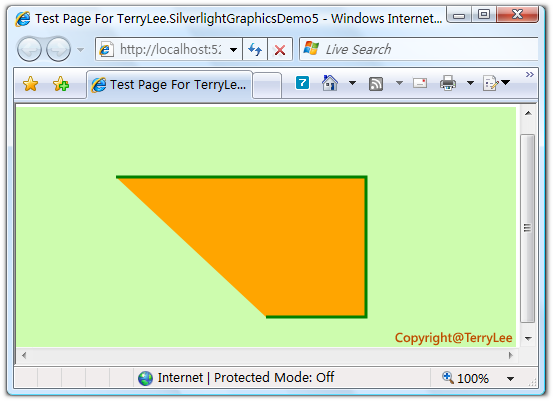

运行后可以看到，有一条边未闭合：

结束语

本文内容比较简单，介绍了Silverlight中的一些基本的图形。
